Четырехтрубный трубопровод Флексален-1000+ сравнение с другими теплоизолированными системами для отопления и ГВС

Система обеспечивает упакованное размещение четырёх несущих труб в единой изоляционно-защитной оболочке, снижая объём земляных работ и упрощая трассировку при прокладке подземным и надземным способом.

Четырехтрубный трубопровод Флексален-1000+: обзор и назначение

Система ориентирована на участки сети, где требуется передача теплоносителя по четырём независимым магистралям в одном кабельном сечении: сочетание тепловых контуров для отопления и горячего водоснабжения, сезонные/резервные линии или отдельные циркуляционные ветви. Типичные задачи, решаемые системой:

• снижение количества траншей и защитных оболочек при компактной прокладке четырёх линий;
• минимизация теплопотерь по сравнению с раздельной прокладкой благодаря общей защитной изоляции и уменьшению прилегающей площади контакта с грунтом;
• упрощение эксплуатации и контроля: централизованная прокладка, облегчённый доступ к узлам ввода и колодцам;
• унификация комплектующих и фитингов при типовых диаметрах внутренних труб.

Ограничения и нюансы применения: система менее эффективна, если требуется частая замена или раздельная замена одной из внутренних магистралей без вскрытия оболочки; при наличии высоких температур и давлений требуется согласование с техническими характеристиками конкретной марки несущих труб и изоляции.

Конструкция и материалы системы Флексален-1000+

Конструкция состоит из последовательных слоёв: несущие (рабочие) трубы, возможный кислородный барьер, теплоизоляция на основе жёсткой пенополиуретановой (ППУ) массы и внешняя защитная оболочка из полиэтилена высокой плотности (HDPE). Каждый элемент влияет на рабочие параметры, монтаж и долговечность трассы.

При проектировании следует учитывать совместимость материалов по температурно-давленческим режимам, требования по теплопотерям и методы соединения. Для труб из полиэтиленов важно предусмотреть термокомпенсацию и использование подходящих фитингов (муфты пресс/пайка, электромуфты для PE-стальных вариантов для стыковки и т.д.).

Трубопроводы внутри оболочки: виды и характеристики

Внутренние трубы различают по материалу, назначению и способу стыковки. Для четырехтрубных модулей обычно используют комбинации из двух пар идентичных труб (подача/обратка отопления и подача/обратка ГВС) или четырёх одинаковых труб для параллельных контуров.

• PE-X (сшитый полиэтилен): высокая гибкость, стойкость к температурным циклам, возможность применения пресс-фитингов и сварки. Рабочая область — как правило, системы отопления и ГВС при температурах до 95—110 °C в зависимости от бренда и нормативов.
• PE-RT (полибутадиен-этилен): улучшенная ударная прочность и простота холодной гибки, подходит для прокладки с изгибами без дополнительных компенсаций. Часто применяется при монтаже в ограниченных зонах.
• Стальные несущие трубы: применяются в случаях с высокими давлениями или температурой, где пластиковые трубы не удовлетворяют требованиям. Требуют кислородного барьера и антикоррозионной защиты.

Ключевые характеристики, на которые ориентируются при выборе внутренней трубы:

• максимальная допустимая рабочая температура и давление (уточняется по сертификатам производителя);
• метод и надёжность соединений (сварка, пресс, фланцы);
• газопроницаемость и наличие кислородного барьера при использовании металлических теплообменников в системе;
• гибкость и радиусы изгиба для условий монтажа в траншеях или каналах.

При выборе конкретного варианта внутренних труб необходимо сопоставлять тепловой и гидравлический расчёт проекта с паспортными данными материалов и допусками производителя системы.

Изоляция, оболочка и кислородный барьер: влияние на теплотрассу

Изоляция в составе четырехтрубного трубопровода отвечает за снижение линейных теплопотерь и контроль температурного режима среды. В системах типа Флексален-1000+ обычно применяется жесткая вспененная полиуретановая (PUR) изоляция с теплопроводностью в диапазоне примерно 0,024—0,033 Вт/(м·К). Толщина изоляции подбирается в зависимости от температуры рабочей среды и требований к теплопотерям; типичные значения для магистральных трасс — 30—80 мм, для распределительных — 20—50 мм.

Внешняя оболочка обеспечивает механическую защиту, влагозащиту и стойкость к механическим воздействиям при монтаже и эксплуатации. Материалы оболочки — полиэтилен высокой плотности или коррозионностойкие металлические трубо оболочки; выбор влияет на требования по креплению и способ прокладки.

Кислородный барьер (алюминий или EVOH-слой в структуре) ограничивает диффузию кислорода к теплоносителю и внутренним металлическим элементам. Для теплотрассы это снижает риск коррозии в стальных участках, уменьшает образование шлама и продлевает срок службы арматуры. При проектировании следует учитывать целостность барьера в местах стыков и проходки через конструкции — повреждение барьера повышает окислительную агрессивность среды.

• Практические требования: сохранять целостность PUR при температуре заливки и монтажа, защищать оболочку от проколов и ультрафиолета, контролировать и восстанавливать кислородный барьер в местах соединений.
• Ограничения: эффективность изоляции падает при механических повреждениях и увлажнении; выбор оболочки влияет на допустимые глубины прокладки и способ ремонта.

Технические характеристики: рабочие температуры, давление и теплопотери

Рабочие характеристики системы определяются материалами внутреннего трубопровода и требованиями к теплотрассе. Для систем, аналогичных Флексален-1000+, типичные ориентиры следующие (для проектирования использовать значения из производителя/сертификатов):

При инженерном расчёте обязательно учитывать температурную зависимость λ, влияние контактных сопротивлений между трубой и изоляцией, а также теплопередачу через оболочку и конвекцию наружного воздуха (особенно для надземной прокладки). Дополнительные параметры: допустимая осевая деформация, сопротивление при поперечных нагрузках и требования к герметичности мест прохода и стыков.

Для практических решений приведенные значения служат ориентиром. Конкретные допустимые режимы и допустимые нагрузки следует подтверждать документами производителя Флексален-1000+ и эксплуатационной нормативной документацией.

Теплопотери, коэффициенты теплопроводности и расчетные таблицы

Расчёт линейных теплопотерь теплотрассы проще выполнять через суммарное тепловое сопротивление круглой конструкции. Базовая формула для изолированного кабеля (без учета конвекции и оболочки) —

q’ = 2π·λ·(Tвнутр — Tокр) / ln(r2 / r1)

где r1 — наружный радиус внутренней (рабочей) трубы, r2 — наружный радиус изоляции, λ — теплопроводность изоляции.

Пример расчёта (упрощённо, без учета внешней конвекции и контактных сопротивлений): исходные данные — r1 = 0,02 м, λ = 0,027 Вт/(м·К), ΔT = 80 К.

Комментарий к таблице: значения получены по приведённой формуле и служат для оценки порядка величин. Реальные потери учитывают также:

• внешнюю теплопередачу через оболочку (конвекция/излучение),
• минимальное увеличение из-за присутствия кислородного барьера и металлических слоёв,
• влияние влажности изоляции и дефектов монтажа.

Для составления проектных таблиц теплопотерь рекомендуется: задавать расчетную температуру теплоносителя и наружного воздуха, использовать температурно-зависимое значение λ, включать наружное сопротивление теплообмена (1/(h·2πr2)) и проверять результаты на монтажных образцах или по данным производителя.

Типоразмеры, конфигурации и готовые комплектации

Система Флексален-1000+ реализуется в виде секций с несколькими внутренними трубами в общей изоляционной оболочке. Типоразмеры внутренних труб варьируются по внутреннему диаметру и позволяют формировать конфигурации для разных задач: два независимых контура (отопление + ГВС), пара независимых подводов/обраток для резервирования или сочетание отопительного контура и контура рециркуляции ГВС. Длина заводских секций обычно подбирается с учётом логистики объекта — стандартные заводские отрезки 6—12 м, возможны удлинённые поставки и монтажные стыки на объекте.

Ниже приведена ориентировочная таблица гидравлической пропускной способности по внутренним диаметрам. Значения рассчитаны при скорости потока 1,0 м/с и разнице температур ΔT = 20 K; фактические показатели зависят от выбранной скорости и ΔT.

Готовые комплектации обычно включают заводские отрезки с изоляцией и внешней оболочкой, заводские гибкие вставки, сгибы и элементы для ввода в здания, манжеты для проходов и узлы компенсирования. При заказе указывают конфигурацию внутренних труб (диаметры и назначения), необходимую длину секций, набор фасонных частей (отводы, тройники, фланцы), а также требования к защитной оболочке и маркировке.

При формировании заявки следует учитывать логистику (длина секций и доступ на объект), особенности монтажа (подводы в канал, надземная трасса или в траншею), а также требование к доступности для обслуживания: в ряде случаев экономически оправдана поставка модульных сборок с готовыми ответвлениями и упрощённой системой стыковки.

Критерии выбора диаметра и конфигурации по пропускной способности

Выбор диаметра и конфигурации выполняется по алгоритму, ориентированному на требуемую тепловую мощность и допускаемые рабочие параметры сети:

• Определить требуемую тепловую мощность P (кВт) для соответствующего контура.
• Выбрать расчетное температурное плечо ΔT (K). Для городских сетей обычно 10—30 K; для ГВС и рециркуляции — собственное значение в проекте.
• Вычислить требуемый объёмный расход Q (м3/ч) по формуле:


  Q = P / (1,163 · ΔT)

  где 1,163 — коэффициент, полученный из плотности и теплоёмкости воды (ρ·c/3600, при ρ=1000 кг/м3, c≈4,186 кДж/кг·K).

• Выбрать проектную скорость v. Рекомендованные ориентиры: магистрали — 0,8—1,2 м/с; разводящие линии и рециркуляция ГВС — 0,4—0,8 м/с; временные или особо уязвимые участки — ниже этих значений.
• Определить внутренний диаметр по уравнению Q = 2827,43 · (D/1000)2 · v (м3/ч), округлить до ближайшего типового размера и проверить гидравлические потери.
• Проверить потери напора и выбрать насосную группу и клапанное оборудование. Для оценки потерь используют формулы Дарси—Вейсбаха и эмпирические данные по сопротивлению фитингов.

Дополнительные критерии: требуемая резервируемость (двойные контуры), допускаемые теплопотери, ограничение по скоростям и шуму в зданиях, условия монтажа и обслуживания. После предварительного подбора диаметра требуется проверка в гидравлической модели проекта и согласование с заводскими данными по максимальному рабочему давлению и температуре.

Монтажные методы: подземная, надземная и канальная прокладка теплотрасс

Метод прокладки выбирают на основе геологии, технологий строительства, требований к обслуживанию и стоимости. Для каждой схемы важны подготовка трассы, защита изоляции и контроль температурных деформаций.

• Подземная прокладка (в траншее)
  • Преимущества: невысокая эксплуатационная видимость, постоянная температура грунта, механическая защита оболочки при правильном строительном заполнении.
  • Требования: слой песчаной подушки и покрова, глубина заложения по нормам местных правил, разделение от других коммуникаций и маркировка, укладка предупредительной ленты. В местах повышенных механических воздействий — установка защитных гофрированных труб или стальных футляров.
  • Особенности: при подвижных грунтах или высоком уровне грунтовых вод — дополнительные меры дренажа и анкеровки.
• Надземная прокладка
  • Преимущества: лёгкий доступ для осмотра и ремонта, ускоренный монтаж, упрощённые испытания и замена участков.
  • Требования: опорные конструкции с расчётом на вибрации и ветровые нагрузки, защита от УФ и температурных циклов, теплоизоляция и внешняя оболочка должны быть устойчивы к климатическим воздействиям. Необходима организация компенсаторов или изгибов для компенсации температурных удлинений.
  • Особенности: в зонах с интенсивным движением или ограничением пространства требуется металлическая или бетонная защита от механических повреждений.
• Канальная прокладка (туннели, каналы обслуживаемого типа)
  • Преимущества: удобство доступа для обслуживания, возможность прокладки большого числа линий в одном коридоре, централизованный контроль и вентиляция.
  • Требования: проектирование проходов и привязок, организация водоотвода и вентиляции, противопожарные разделки и огнестойкие уплотнения проходов, места для установки арматуры и сгонов.
  • Особенности: выше капитальные затраты на сооружение канала, но снижение эксплуатационных работ и ускорение течения ремонтов.

Общие монтажные практики, применимые ко всем методам:

• Подготовить трассу и основание, обеспечить непрерывность теплоизоляции в местах стыков и вводов в здания.
• Использовать заводские фасонные части и заводскую маркировку для упрощения сборки и контроля качества.
• Планировать и устанавливать компенсирующие элементы и опоры с расчётом на температурные удлинения и поперечные нагрузки.
• Проводить гидростатические испытания и проверку герметичности до засыпки или закрытия канала; фиксировать протоколы испытаний в документации.

Выбор метода прокладки должен сопровождаться оценкой рисков: вероятность механического повреждения, необходимость доступа для диагностики, влияние на теплопотери и на стоимость жизненного цикла. Для крупномасштабных проектов целесообразно прорабатывать варианты с учётом стоимости владения и требований к безотказности сети.

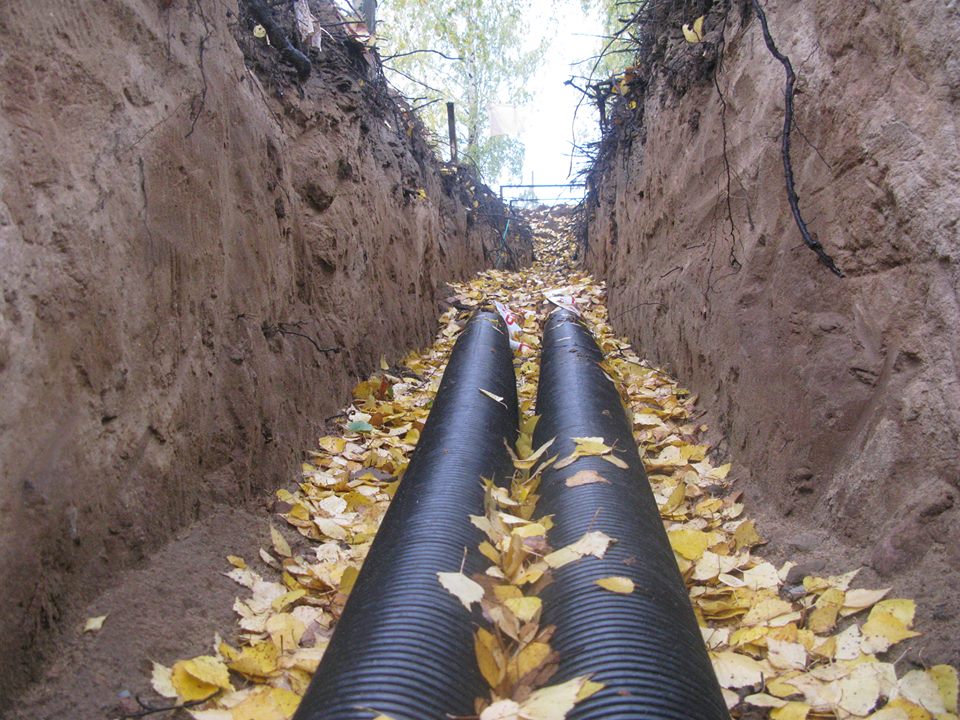

Требования к траншеям, защите от механических нагрузок и гидроизоляции

Траншея под четырехтрубный трубопровод должна обеспечивать стабильное положение трубы, защиту от внешних нагрузок и отвод грунтовых вод. Практические требования:

• Глубина укладки: обычно 0,7—1,2 м в зависимости от категории дорожной нагрузки и морозоопасности; под проезжей частью — не менее 1,0—1,2 м. Точная глубина определяется проектом с учётом местных нормативов.
• Подготовка основания: слой уплотнённого песка или мелкофракционного щебня 100—200 мм под осью трубы; максимальный размер заполнителя вокруг трубы — 20—30 мм. Избегать крупных камней и острых фрагментов, которые могут повредить оболочку.
• Защитный слой над трубой: минимально 150—300 мм подходящего инертного материала (песок/песчано-гравийная смесь) до первого тяжёлого заполнителя; при проездах сверху требуется дополнительный рассеивающий нагрузку слой или бетонная плита.
• Механическая защита: в зонах повышенных нагрузок применять арматурные или железобетонные плиты, стальные кассеты, защитные кожухи. Для проходов через стенки сооружений и водоёмы — применяют гильзы и локальные усиления.
• Гидроизоляция и дренаж: при высоком уровне грунтовых вод — устройство дренажного слоя, геотекстиля и коллектора для отвода воды; стыки оболочек и вводы в здания герметизировать с применением уплотнений, мастик или специальных манжет.
• Маркировка и предупредительная лента: над трубой прокладывать сигнальную ленту; при прокладке рядом с коммуникациями соблюдать минимальные расстояния и защитные перегородки.

Практическое правило: обеспечить мягкую, однородную подушку под трубой, защитный слой над ней и точечные усиления в местах нагрузок — это дешевле и надёжнее, чем последующий ремонт из-за деформации оболочки.

Крепления, компенсация температурных деформаций и изгибы

Система креплений и методов компенсации должна базироваться на расчёте продольных перемещений и коэффициента теплового расширения материала несущих труб. Основные положения для проектировщика и монтажника:

• Фиксация и направляющие: на вводах в здания и при пересечении конструкций устанавливают жёсткие анкеры; между анкерами применяют направляющие и опоры-скольжения, чтобы контролировать направление движения при расширении.
• Расчёт продольной деформации: ΔL = α·L·ΔT, где α — коэффициент линейного расширения трубы (для стальных труб ~11—12·10^-6 1/°C). Пример: для стального участка 100 м и ΔT=50 °C продольное удлинение ≈60 мм.
• Компенсация: использовать U-образные петли, изгибы с заданным радиусом, профильные компенсаторы или специальные упругие вставки. Для длины трассы проектировать сочетание жёстких опор и компенсаторов, а не множество мелких фиксаций.
• Минимальные радиусы изгиба: для многотрубных теплоизолированных систем практичны радиусы 6—12 наружных диаметров трубы; точный радиус выбирают по заводским рекомендациям и с учётом допустимых напряжений в изоляции и оболочке.
• Шаг опор и скользящих опор: для надземной прокладки шаг опор зависит от массы трубы и диаметра; ориентировочно 1,5—3,0 м для лёгких трубопроводов и 2,0—4,0 м для крупных, с проверкой по расчёту прогиба и устойчивости.

На стадии проектирования определить места жёсткой заделки (анкерные опоры) у поворотов и переходов; избегать распределённых фиксирующих заделок в длинных непрерывных участках, так как это повышает риск локальных напряжений и повреждений оболочки.

Сравнение с другими теплоизолированными системами для отопления и ГВС

Сопоставление Флексален-1000+ с распространёнными альтернативами по практическим критериям помогает выбрать систему под конкретные задачи. Ниже — сводная таблица и конкретные замечания.

Ключевые практические замечания:

• Флексален-1000+ целесообразен, когда требуется прокладка нескольких контуров в единой оболочке (экономия трассы, упрощение планировки), при ограниченном пространстве или необходимости заводской комплектации.
• Заводские стальные ППУ‑трубы предпочтительны при простых трассах большого диаметра и там, где требуется максимальная механическая прочность и проверенные сварные соединения.
• Композитные системы подходят для проектов с частыми изгибами и быстрым монтажом, а также там, где важна коррозионная устойчивость без сложной внешней защиты.

Выбор зависит от конкретных условий: доступной ширины коридора, требований по теплопотерям, возможности заводской комплектации узлов и бюджета на монтаж. Окончательное решение должно опираться на расчёт теплопотерь, гидравлический расчёт и технико‑экономическое сравнение вариантов для конкретного проекта.

Энергоэффективность, эксплуатационные затраты и возврат инвестиций

Фокус на энергоэффективности при выборе Флексален-1000+ сводится к двум количественным параметрам: линейным теплопотерям и удельным эксплуатационным расходам. Практический порядок оценки эффективности и окупаемости включает следующие шаги.

1. Оценить линейные теплопотери (q’) по формуле: q’ = 2π·(Tсред — Tокр) / R’, где R’ — суммарное термическое сопротивление слоя изоляции и оболочки. При отсутствии точных данных использовать заводские таблицы или паспорта на конкретную конфигурацию.
2. Перевести потери в годовую энергию: Eгод = q’·L·tнагрева, где L — протяжённость трассы, tнагрева — эффективные часы эксплуатации в год (обычно 3000—6000 ч для районов с умеренным климатом; подбирать по местным условиям).
3. Пересчитать годовую энергию в экономию топлива/электроэнергии и стоимость: Сэкономленно = Eгод·цена_энергии. Сравнить с вариантом альтернативной системы (например, сборная металлическая изоляция или открытая прокладка) для определения годовой экономии.
4. Рассчитать срок окупаемости: Payback = ΔCAPEX / Сэкономленно в год, где ΔCAPEX — разница капитальных вложений между Флексален-1000+ и базовым решением. Учитывать дополнительные CAPEX-статьи: подготовка траншеи, фитинги, пусконаладка.

Практические ориентиры и нюансы:

• Для предизолированных систем уменьшение теплопотерь по сравнению с негерметичной изоляцией обычно лежит в диапазоне 30—70% в зависимости от толщины изоляции и качества монтажа. Точные цифры требуется брать из протоколов испытаний конкретной конструкции.
• Операционные затраты (OPEX) включают расходы на восполнение тепловых потерь, энергию насосов, сервисное обслуживание и ремонт. Снижение теплопотерь уменьшает расход топлива, но часть экономии может съедать увеличение расходов на циркуляцию при больших длинах трасс.
• При сравнении учитывайте изменение пирога рисков: более дорогая первичная система может иметь меньшие расходы на аварийные ремонты и коррозионные повреждения, что удлиняет эффективный срок эксплуатации и улучшает реальную окупаемость.

Практическое правило: выполняйте расчёт годовых теплопотерь и их стоимости до принятия решения; используйте реальные тепловые графики и локальные тарифы энергии для корректного расчёта окупаемости.

Надёжность, срок службы, обслуживание и риски отказа

Надёжность теплотрассы определяется свойствами материалов, качеством монтажа и условиями эксплуатации. Для Флексален-1000+ ключевые параметры оценки:

• Ожидаемый срок службы: в типичных условиях эксплуатации предизолированные трубопроводы демонстрируют срок службы 30—50 лет. Конкретный ресурс зависит от агрессивности грунта, механических воздействий и соблюдения технологий монтажа.
• Типичные режимы отказа: механические повреждения при укладке, разрушение оболочки и проникновение влаги в теплоизоляцию, деградация адгезии между слоями, нарушение кислородного барьера и как следствие ускоренная коррозия металлических элементов (если они присутствуют), некачественные стыки и фитинговые соединения.
• Обслуживание: периодические визуальные и инструментальные проверки, контроль давления и температуры, гидравлические испытания после монтажа и по регламенту (например, при восстановлении гидроизоляции), использование тепловизионного контроля для поиска аномалий теплопотерь и утечек.

Меры по снижению рисков отказа:

• Строгое соблюдение технологических карт при сварке/стыковке, применение рекомендованных заводских фитингов и уплотнений.
• Защита оболочки от механических повреждений: фильеры в траншеях, геотекстиль, соблюдение минимальной толщины подсыпки и использование сигнализационных лент.
• Мониторинг и КИП: установка датчиков давления и температуры в ключевых узлах, автоматизированный сбор данных и анализ трендов для раннего обнаружения отклонений.
• Плановое техническое обслуживание: проверка герметичности стыков и клапанов, контролируемая откачка и осушка при признаках адгезии влаги, замена элементов оболочки при повреждениях.

Оценка риска должна включать сценарии аварий и вероятностную оценку их влияния на энергоснабжение и стоимость восстановления. Рекомендуется в проекте выделять резерв на аварийные ремонты и предусматривать логистику замены участков без остановки основной системы.

Гидравлическое проектирование и подбор трубопровода для проекта

Гидравлическое проектирование теплотрассы Флексален-1000+ — это последовательность расчётов и выборов, приводящая к подбору диаметров, насосов и средств балансировки. Основные этапы и практические формулы:

1. Исходные данные: тепловая нагрузка Q (кВт), предполагаемый перепад температур ΔT на участке (°C), длина L (м), высотные отметки, требования к резервированию и допустимые потери давления.
2. Массовый расход: ṁ = Q / (c·ΔT), где c — теплоёмкость теплоносителя (приблизительно 4180 Дж/(кг·°C) для воды). Объёмный расход: V̇ = ṁ / ρ.
3. Выбор диаметра: вычислить скорость v = V̇ / A (A — площадь поперечного сечения). Рекомендуемые типовые диапазоны скоростей:


   Тип трассы	Рекомендуемая скорость, м/с
   Магистральные участки теплосети	0,7—2,0
   Отводы к подстанциям и вводы в здания	0,5—1,5
   ГВС (высокие расходные участки)	1,0—2,0

4. Расчёт потерь давления: использовать уравнение Дарси — Вейсбаха: Δp = λ·(L/D)·(ρ·v^2/2). Коэффициент трения λ определяют по диаграмме Муди или эмпирическим формулам; для предварительной оценки можно применять табличные значения или расчёт в инженерном ПО.
5. Учёт местных сопротивлений: суммировать эквивалентную длину для фитингов или использовать K‑коэффициенты: Δpфит = K·(ρ·v^2/2). В проекте закладывать запас по потерям на КИП и запорную арматуру.
6. Подбор насосной группы: суммарный напор H = (ΣΔp / (ρ·g)) + высотные потери, добавлять запас 10—20% для компенсации старения и неопределённостей. Выбирать насос по характеристике Q-H и учитывать требуемую точку работы на насосной кривой с учетом системы управления и преобразователей частоты.
7. Балансировка и регулирование: предусмотреть измерительные участки, дроссельные или балансировочные клапаны, регуляторы перепада давления и дистанционное управление для удержания проектных расходов и температур в узлах.

Практические рекомендации:

• Для точного расчёта использовать специализированное ПО (например, гидравлические калькуляторы или гидравлические модули САПР), особенно при длинных магистралях с большим количеством ответвлений.
• При подборе диаметров учитывать не только минимизацию потерь, но и стоимость материалов, условия прокладки и допустимую скорость (коррозия/эрозия, кавитация в насосах не допустимы).
• Документировать все предпосылки расчёта: температурные графики, тарифы на энергию, допустимые потери давления. Это необходимо для корректной оценки эксплуатационных затрат и точного подбора насосов.

Методы расчёта потерь давления, насосные характеристики и балансировка

Для расчёта потерь давления в трубопроводах Флексален-1000+ применяют стандартную гидравлическую методологию: суммирование потерь на трение по длине и локальных сопротивлений, построение системной кривой и подбор насосного оборудования по точке пересечения с кривой насоса.

Ключевые формулы и последовательность расчёта:

• определить требуемый расход Q по участкам (м3/s) на основании тепловой нагрузки: Q = P / (ρ·cp·ΔT);
• перевести расход в скорость V = 4Q / (πD2) (м/с);
• рассчитать число Рейнольдса Re = V·D / ν и выбрать режим течения (ламинарный при Re < 2300, турбулентный при Re > 4000);
• фрикционный коэффициент f: для ламинарного режима f = 64 / Re; для турбулентного — использовать явные аппроксимации (Swamee—Jain) или численный метод (Colebrook):
  Swamee—Jain: f = 0.25 / [log10(ε/(3.7D) + 5.74/Re0.9)]2,

  где ε — абсолютная шероховатость, D — гидравлический диаметр;

• потери на трение (в единицах давления): Δp = f·(L/D)·(ρ·V2/2) или в метрах напора h_f = f·(L/D)·(V2/(2g));
• локальные потери рассчитывают через коэффициенты k: Δp_loc = k·(ρ·V2/2). Для удобства часто переводят k в эквивалентную длину Leq (Leq = k·D/(4f) при желании суммировать с протяжённостью).

Практические параметры и допущения для Флексален-1000+:

• шероховатость внутренней поверхности для сшитого полиэтилена/PEX обычно принимают в диапазоне ε = 0.005—0.01 мм (5·10-6…1·10-5 м). Для расчёта лучше использовать конкретные данные производителя.
• рекомендуемые скорости: для циркуляции в напорных трубах отопления 0.6—1.5 м/с; для магистралей допускаются 1.5—2.0 м/с. При выборе ориентируйтесь на шум, эрозию и гидравлические потери.
• локальные сопротивления: при отсутствии данных изготовителя применяют табличные k-значения (90° колено обычное k≈0.7—1.5, запорная арматура при полностью открытом положении k≈0.05—0.2, заслонка частично открытая — значительно выше). Для проектной точности используйте преобразование в эквивалентную длину по каталогу фитингов.

Подбор и проверка насосов:

1. построить системную кривую H_sys(Q) = H_static + H_dynamic(Q), где H_dynamic пропорционально Q2 (сумма потерь на трение и локальных);
2. прибавить запас по напору для учёта гидравлических сопротивлений в арматуре, дополнительных потерь при изменении температур и на возможную перекладку/удлинение трассы (обычно 5—15 % к сумме динамических потерь);
3. выбрать насос по пересечению с кривой, ориентируясь на рабочую точку с эффективностью в зоне максимальной эффективности и возможностью разворачивания с частотным регулированием (VFD) для экономии энергии и балансировки; предусмотреть запас по производительности 10—20 % при ожидаемых изменениях нагрузки;
4. учесть NPSH (в системах закрытого отопления, как правило, проблемы кавитации минимальны, но при подъёмах и отрицательных давлениях в подающем узле проверка необходима).

Балансировка гидросистемы:

• предпочтительные методы: динамическая балансировка с использованием регуляторов дифференциального давления (DDC), PICV (pressure independent control valves) или автоматических балансировочных клапанов для зон с переменными нагрузками;
• статическая (ручная) балансировка через подстроечные клапаны применима при постоянных расходах, требует замеров расхода (расходомеры, манометры, тепловые счётчики по ΔT) и фиксации положения клапанов;
• порядок работ при пуске: установить целевые расходы, закрыть/открыть участки для создания требуемых расходов, измерить и корректировать дифференциальные давления по секциям, зафиксировать положения регулирующих органов; при наличии PICV — настроить их на заданный расход и проверить по показаниям счётчиков.

Практический контроль: сопоставляйте рассчитанные потери с фактическими по манометрам на концах участка; при отличии более 10 % проверяйте корректность учёта фитингов, температурных свойств жидкости, и состояния внутренней поверхности труб.

Монтажные соединения, фитинги и технологии стыковки

Флексален-1000+ как многотрубная предварительно собранная система предполагает сочетание заводских соединений и полевых стыков. Основные технологии стыковки зависят от материала внутренних труб (PEX, PE-Xa, металлополимер) и конструктивных требований к ограждающей оболочке и кислородному барьеру.

• заводские муфты и элементы: поставляются в виде готовых префабов с утеплителем и наружной оболочкой — используются в местах стандартных ответвлений и на узлах ввода для минимизации полевых работ;
• стыковка внутренних труб PEX: распространены методы экспансии (Uponor), пресс-фитинги и обжимные соединения с фабричными переходниками; выбор зависит от доступности инструментов и квалификации монтажников;
• стыковка полиэтиленовых участков (PE): применяют электросварку (электросварные муфты) или сварку встык для целостности материала; электромуфтовая сварка обеспечивает надёжность для подземных стыков;
• переходы на металлические фитинги: используют заводские переходники с барьерным слоем, уплотнениями и контрольными фланцами; важна корректная антикоррозионная защита и герметизация места перехода;
• наружная оболочка и изоляция: после выполнения внутренних соединений оболочку восстанавливают с применением муфт наружной полиэтиленовой или защитной термоусадочной манжеты; внимание к восстановлению кислородного барьера — разрыв барьера в стыке требует использования герметичных переходных муфт.

Организация места стыка и защита:

• обеспечить ровный, чистый рабочий подслой, исключить механические повреждения изоляции и оболочки при выкопке и монтаже;
• использовать заливные камеры или защитные футляры для сложных стыков в подземной прокладке; при подводных или влажных условиях применять влагонепроницаемые манжеты и термоусадку;
• производить маркировку и фотографирование каждого стыка для протокола качества; вести журнал сварочных параметров и сертификатов материалов (особенно для электросварки и пресс-фитингов).

Практические рекомендации по герметизации и контролю мест стыков

Герметичность и долговечность стыков критичны для теплотрассы. Контроль и методы герметизации должны быть стандартизированы на объекте и документированы.

• поверхностная обработка: перед сборкой удалить загрязнения, заусенцы и следы влаги; торцы труб подгонять под 90° с ровным срезом;
• герметизация оболочки: применять заводские или сертифицированные термоусадочные манжеты, полиэтиленовые муфты и уплотнители; нагревать манжеты равномерно по окружности, контролировать температуру и время усадки по инструкции производителя;
• герметизация кислородного барьера: при нарушениях сплошности использовать специализированные алюминиевые переходные ленты и герметики, обеспечивающие непрерывность барьера и токопроводящую связь при необходимости;
• проверка электросварных соединений: сверять параметры сварки с паспортными (время, ток, давление), визуально контролировать профиль сварочного шва; при электросварных муфтах — считывать параметры с трассировочной этикетки;
• контроль герметичности: после сборки проводить локальную гидростатическую пробу на каждом стыке или на сборных блоках, использовать сонар/акустический поиск для определения утечек в сложных условиях; при обнаружении уменьшения давления — локализовать и перетестировать участок;
• защита от механических повреждений: в местах стыков применять жёсткие защитные манжеты или бетонные плиты в траншее, фиксировать элементы так, чтобы исключить смещение и концентрированные нагрузки на стык.

Испытания, пуско-наладка и контроль качества теплотрассы

Пуско-наладочные работы включают гидростатические испытания, прогрев под рабочую температуру, проверку арматуры и настройку систем регулирования. Все этапы должны фиксироваться в протоколах и сопровождаться метрологической проверкой приборов.

Рекомендуемая последовательность и конкретные мероприятия:

1. предварительная инспекция: проверить целостность изоляции, правильность укладки, фиксацию опор и состояние арматуры;
2. гидростатическая проба: медленное заполнение системы, выпуская воздух; доведение до проектного/тестового давления (в проекте указывают значение; типовой подход — 1.3—1.5 раза сверх рабочего давления, но требование определяет нормативная документация проекта) с выдержкой в соответствии с проектной документацией (обычно от 30 минут до нескольких часов); фиксировать падение давления и проводить визуальный осмотр на утечки;
3. термическая проба: постепенное повышение температуры теплоносителя до рабочей с выдержкой на этапах (профилированный прогрев) для выявления проблем с компенсацией деформаций и проверкой опор и хомутов;
4. функциональные проверки: проверка работы запорной и регулирующей арматуры, станций насосов, автоматики и средств учёта (расходомеры, температурные и перепадные датчики). Калибровка приборов — обязательна перед вводом в эксплуатацию;
5. балансировка и проверка тепловой схемы: проведение измерений расходов и ΔT в ключевых точках, корректировка регулирования и балансировочных клапанов до соответствия проектным значениям;
6. финальная приёмка: составление протоколов испытаний, актов скрытых работ (при необходимости), передача исполнительной документации — ас-built чертежи, сертификаты материалов, протоколы сварки и акты испытаний.

Контроль качества и методы обнаружения дефектов:

• для обнаружения утечек — акустический контроль, ультразвуковой контроль сварных швов и визуальный осмотр после снятия изоляции на контрольных участках;
• термографический контроль после прогрева для выявления участков с нарушенной изоляцией или мест, где происходит избыточный теплопоток;
• ведение журналов и протоколов: фиксировать результаты испытаний по каждому участку, параметры насосов и регуляторов, фотографии проблемных мест и принятые меры по их устранению.

Важный нюанс: все испытания и пусконаладочные работы должны выполняться в соответствии с проектной документацией и требованиями нормативов, с участием ответственных специалистов и оформлением протоколов, дающих юридически значимую гарантию качества выполненных работ.

Документация, протоколы испытаний и требования нормативов

Необходимый комплект документации должен однозначно подтверждать соответствие материалов, сборочных узлов и выполненных работ проектным требованиям и нормам эксплуатации тепловых сетей. Рекомендуемый минимум документов:

Практические требования к испытаниям: давление гидроиспытания обычно принимается в диапазоне 1,25—1,5 рабочего давления с выдержкой и контролем падения давления в течение времени, указанного в проекте или рекомендациях производителя. Конкретные параметры и допустимые критерии дефекта фиксируются в протоколе и должны соответствовать действующим строительным и эксплуатационным нормам по тепловым сетям, а также требованиям производителя Флексален-1000+.

Все протоколы и сертификаты следует хранить в составе эксплуатационной документации объекта; при передаче системы третьим лицам — передать полный комплект актов и паспорта на материалы.

Экономика проекта: стоимость системы, логистика и срок поставки

Стоимость проекта формируется суммой капитальных затрат на материалы и монтаж и операционных затрат, связанных с потерями тепла и обслуживанием. Основные статьи затрат:

• материалы и комплектующие (трубы внутри оболочки, изоляция, оболочка, фитинги);
• подготовка трассы (траншеи, короба, бетонные подготовки);
• монтажные работы и испытания (сборка, сварка/стыковка, гидроиспытания);
• логистика и хранение на стройплощадке;
• проектирование, авторский и технический надзор.

Факторы, существенно влияющие на цену и сроки: длина трассы, количество стыков и ответвлений, необходимость армирования оболочки, сложность доступа, сезонные условия работ, удалённость завода-изготовителя. Типичные меры снижения затрат и рисков:

• заказывать готовые заводские секции и муфты для уменьшения полевых работ и числа стыков;
• согласовать график поставки с этапами строительства, чтобы минимизировать срок хранения на объекте;
• оптимизировать транспортные партии по длине и упаковке для снижения транспортных расходов;
• учесть в смете затраты на испытания и корректировочные работы после пусконаладки.

Рекомендации по планированию сроков поставки: уточнить у поставщика производственную очередь и логистику; для типовых типоразмеров сроки поставки часто составляют 2—8 недель, для нестандартных конфигураций — до 12 недель и более. Для экономической оценки следует учитывать жизненный цикл: включать в расчёт экономию на теплопотерях (годовой объём утраченного тепла × цена топлива) и плановые расходы на обслуживание; при необходимости выполнить простую модель окупаемости (CAPEX vs годовой эффект OPEX) с учётом дисконтирования.

Безопасность, пожарные характеристики и экологичность Флексален-1000+

Конструктивно система Флексален-1000+ состоит из полиэтиленовых/полиолефиновых труб в пенополиуретановой изоляции и оболочке из полиэтилена или другого полимера. Эти материалы имеют огнеопасность, отличающуюся по компонентам: полиуретан может гореть и выделять дым при высоких температурах, полиэтилен также горюч. При проектировании маршрутов и прокладке в закрытых каналах или зданиях следует учитывать эти особенности и соблюдать требования пожарной безопасности для соответствующих классов помещений.

Практические меры обеспечения безопасности:

• изолировать проходы через строительные конструкции противопожарными муфтами и герметизировать проходки с использованием негорючих материалов;
• при прокладке в подземных или канальных коллекторах предусмотреть вентиляцию, системы обнаружения утечек и локализации пожара; в особых зонах — укрытие труб в негорючих кабельных коробах;
• обеспечить доступ для осмотра и обслуживания, а также размещение запорной арматуры и предохранительных устройств (предохранительные клапаны, дренажи);
• включить в эксплуатационные инструкции действия при утечке теплоносителя и при пожаре, провести инструктаж персонала.

Экологические аспекты: при нормальной эксплуатации система не выделяет токсичных компонентов в окружающую среду, если используется вода или водные растворы без агрессивных добавок. При применении антифризов или специальных теплоносителей требуется учитывать риск загрязнения при аварии и предусмотреть меры по сбору и утилизации пролитого вещества.

Утилизация, переработка материалов и экологический след теплотрассы

План утилизации должен формироваться на этапе проектирования и включать информацию о составе материалов и способах их разборки. Практические рекомендации:

• разделять материалы по фракциям: металлы (при наличии армирования или вставок) отправлять на металлолом, полиэтиленовую оболочку — на переработку как ПЭ, полиуретановую изоляцию — на специализированную переработку или термическую утилизацию с рекуперацией энергии (в зависимости от местных возможностей);
• для труб, контактировавших с загрязнёнными теплоносителями, предусмотреть дезактивацию или обезвреживание перед переработкой; учитывать класс производственных и бытовых отходов при оформлении документов;
• сохранять паспорта материалов и протоколы испытаний: они упрощают логистику утилизации и повышают шанс переработки компонентов;
• оценивать экологический след при выборе схемы: снижение теплопотерь уменьшает потребление топлива и связанные выбросы за весь срок эксплуатации.

При отсутствии локальных перерабатывающих мощностей следует согласовать с поставщиком варианты обратного выкупа или утилизации, а также включить соответствующие пункты в контракт и смету на демонтаж.

Кейсы применения и примеры реализованных проектов с теплотрассой Флексален-1000+

Ниже приведены три типичных реализованных сценария применения четырехтрубного трубопровода Флексален-1000+. Каждый кейс описан с указанием ключевых технических параметров, применённых монтажных решений и практических результатов, полезных при планировании аналогичных объектов.

Ключевые выводы из практики: монтажные трудозатраты снижаются за счёт заводской сборки оболочки и минимального числа наружных сварных/муфтовых соединений; контроль качества стыков и герметичности остаётся критичным фактором для эксплуатации; выбор конфигурации внутренних труб должен базироваться на расчётах гидравлики и учёте тепловых потерь по трассе.

При протяжённых подземных трассах целесообразно проектировать промежуточные компенсаторы или свободные зоны для предотвращения напряжений в оболочке при температурных деформациях.

Типичные проекты: жилые кварталы, многоквартирные дома и промышленные площадки

Жилые кварталы: предпочтение отдают вариантам с крупными внутренними диаметрами и хорошей заводской изоляцией для уменьшения теплопотерь на больших протяжённостях. Монтаж обычно выполняется подземным способом с трассировкой в траншеях и применением контрольных протяжек для датчиков температур и давления.

Многоквартирные дома (реконструкция): ограниченные проходы и необходимость минимизировать работы внутри зданий диктуют использование коротких заводских секций и канализационной прокладки. Для ГВС и отопления обычно выбирают меньшие диаметры, но с повышенным запасом по давлению и уплотнениям на стыках.

Промышленные площадки: здесь важны механическая защита оболочки, устойчивость к агрессивной среде и удобство замены участков. Часто применяют надземную прокладку с дополнительными опорами и защитными кожухами; внутренние диаметры подбирают по объёму теплоносителя и требованиям к скорости потока.

Выводы и рекомендации по выбору трубопровода для отопления и ГВС

Решение о применении Флексален-1000+ должно опираться на три практических критерия: гидравлические требования (пропускная способность и потери давления), длина и способ прокладки трассы, а также требования к эксплуатации и обслуживанию.

1. Провести гидравлический расчёт: определить требуемые диаметры внутренних труб по расходу и допустимой скорости теплоносителя. Учитывать дополнительные потери на фитингах и линейные потери на всю трассу.
2. Оценить способ прокладки: для длинных подземных трасс выбирать версии с усиленной оболочкой и готовыми компенсаторами; для реконструкций предпочтительны секции малого радиуса и компактные фитинги.
3. Планировать точки обслуживания: предусмотреть технологические колодцы или люки в местах фасонных изделий и ответвлений; обеспечить доступ для неразрушающего контроля герметичности.
4. Контроль качества монтажа: требовать протоколы испытаний давления после укладки, проверку целостности кислородного барьера и маркировку каждой секции для отслеживания в эксплуатации.
5. Оценивать экономику по жизненному циклу: учитывать стоимость монтажа и уменьшение теплопотерь при выборе диаметра и типа изоляции, а также затраты на возможную замену секций.

Практическое правило: если проект включает протяжённые магистральные участки с высокой требовательностью к теплотехническим потерям, применение промышленно подготовленных четырехтрубных блоков обеспечивает предсказуемость параметров и уменьшает операционные риски при эксплуатации.

Часто задаваемые вопросы (FAQ) по трубопроводу Флексален-1000+

Что представляет собой четырехтрубный трубопровод Флексален-1000+ и где применяется?

Флексален-1000+ — готовая теплоизолированная система с четырьмя внутренними трубопроводами в общей защитной оболочке. Применяется для магистральных и распределительных участков теплотрасс, транспортировки холодной и горячей воды для отопления и ГВС в жилых и коммерческих объектах, а также в некоторых промышленных схемах с подходящими рабочими параметрами.

Какие типы внутренних трубопроводов доступны в четырёхтрубной компоновке?

Компоновка может включать комбинации: подающая и обратная линии тепловой сети, линии рециркуляции ГВС, линию холодного водоснабжения или контрольную/запасную магистраль. Материал внутренней трубы (полиэтилен, сшитый полиэтилен, сталь с антикоррозионным покрытием) выбирается по требованиям проекта и рабочим параметрам.

Каковы рабочие температуры и давления для Флексален-1000+?

Рабочие параметры зависят от исполнения внутренней трубы и изоляции. Для типичных полимерных и металлопластиковых вариантов рабочая температура соответствует диапазону систем отопления и ГВС; проектные давления определяются проектной документацией. При выборе системы следует ориентироваться на спецификации поставщика и требования проекта.

Как оцениваются теплопотери и влияние на теплотрассу?

Теплопотери зависят от толщины и типа изоляции, диаметра внутренней трубы и условий прокладки (под землей, в канале, над землёй). Для расчёта используются коэффициенты теплопроводности материалов и таблицы производителя; для корректного подбора важно рассчитывать теплопотери по участкам с учётом температуры и глубины прокладки.

Какие типоразмеры и конфигурации доступны?

Производитель предлагает несколько комбинаций диаметров внутренних труб и сечений оболочки. Стандартные решения покрывают потребности жилой и коммерческой застройки; при специальных требованиях возможны нестандартные комплектации и комплектующие под проект.

Какие методы соединений и фитинги используются?

Соединения выполняются заводскими фитингами и монтажными наборами, совместимыми с материалом внутренних труб. Для герметичности применяются уплотнения и сварные/механические соединения в зависимости от материала. Рекомендуется использовать комплектующие и технологии, поставляемые или сертифицированные производителем.

Какие требования к монтажу и защите трубопровода?

Требования зависят от способа прокладки: подземная, канальная или надземная. Важно соблюдать требования к траншеям, защитным слоям, гидроизоляции и защите от механических нагрузок. Для компенсации температурных деформаций и фиксации применяются рекомендованные крепления и компенсаторы согласно проекту.

Каков срок службы и какие мероприятия по обслуживанию требуются?

Срок службы зависит от материалов и условий эксплуатации; при соблюдении монтажа и эксплуатации срок обычно соответствует нормативам производителей для предназначенных материалов. Обслуживание включает визуальный контроль оболочки, мониторинг герметичности, контроль температуры и давления, оперативное устранение повреждений изоляции и оболочки.

Какие требования к испытаниям и пуско-наладке?

Испытания проводятся в соответствии с проектной документацией и нормативами: гидравлическое и, при необходимости, интегральное тепловое испытание участка, проверка герметичности стыков и фитингов, оформление протоколов. Давление и режимы испытаний задаёт проект и нормативы; при проведении работ используются фабричные инструкции и методы контроля качества.

Какие особенности по безопасности и экологии учитывать?

Следует учитывать класс горючести оболочки и изоляции, требования к пожарной безопасности для помещений и трасс, а также правила утилизации материалов. При выборе исполнения ориентируйтесь на сертификаты соответствия и экологические характеристики материалов, указанные поставщиком.
