Двухтрубная теплотрасса Флексален-1000+ для отопления и ГВС: выбор конструкции и типоразмеры

Вводная конструкция ориентирована на снижение теплопотерь, упрощение монтажных работ и защиту несущих труб от коррозии и механических повреждений.

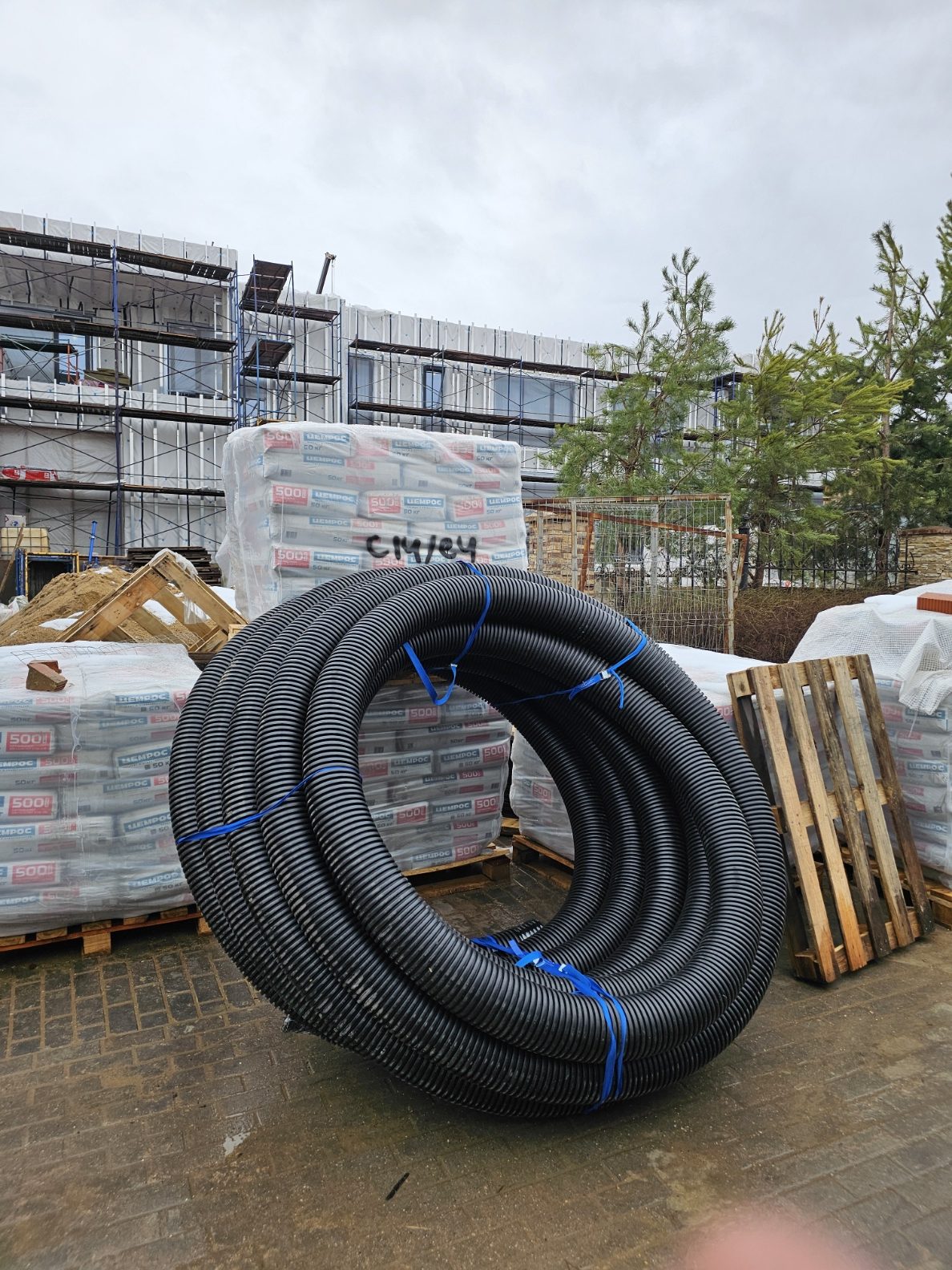

Двухтрубная теплотрасса Флексален-1000+

Система включает две рабочие трубы, зафиксированные в единой изоляционной матрице и окружённые защитной оболочкой. Типовое применение: магистральные и распределительные участки сетей отопления, подводы к котельным, подъёмы к группам потребителей. Основные эксплуатационные преимущества — компактность трассы (одна траншея вместо двух), заводская изоляция, уменьшенные тепловые потери по сравнению с разнесёнными трубопроводами и упрощённые работы по прокладке и герметизации.

Ограничения и условия применения: выбор Флексален-1000+ целесообразен при талапных диаметрах и длинах участков, где допустимы заводские секции; при высоких давлениях или температурах требуется проверка комплектующих и спецификаций, а при агрессивных грунтах — дополнительная защита наружной оболочки.

Конструкция и материалы системы Flexalen 1000+

Схема конструкции типична: несущие трубы — внутренние трубопроводы для теплоносителя; теплоизоляция — жесткая пенополиуретановая матрица, заполняющая пространство вокруг труб; наружная защитная оболочка — коррозионно- и механически устойчивая гофрированная полиэтиленовая труба. Между трубами и изоляцией обычно присутствует адгезионный слой, обеспечивающий сцепление пены с несущими трубами.

Заводская технология включает заливку пенополиуретана вокруг предварительно зафиксированных труб с последующей формовкой и нанесением наружной гофрированной оболочки. Это обеспечивает однородность изоляционного слоя, контролируемую плотность и минимальные теплопотери на стыках секций. Для стальных несущих труб стандартно применяют дополнительное эпоксидное или полиуретановое внутреннее покрытие для защиты от коррозии; для труб, предназначенных под ГВС, возможны пластиковые варианты несущих труб.

• Типичные рабочие температуры и давления указываются в паспорте и зависят от материалов несущих труб и состава изоляции; перед проектированием требуется сверка характеристик с проектными параметрами.
• Возможны модификации с дополнительным диффузионным барьером или оболочкой повышенной стойкости для прокладки в агрессивных средах.
• Монтажные секции поставляются длиной, удобной для сварки/стыковки в полевых условиях; длина и диаметр влияют на транспортировку и подводную/технологическую укладку.

Состав многослойной оболочки и инженерные свойства материалов

Многослойная оболочка Флексален-1000+ строится по принципу «труба — адгезионный слой — изоляция — защитная оболочка». От каждого слоя зависят тепловая эффективность, механическая прочность и долговечность трассы.

При расчёте теплопотерь ориентироваться на фактическую теплопроводность и реальную толщину изоляции на участке, а не только на паспортные значения; это влияет на выбор диаметров и длину секций.

Практические замечания: для участков с агрессивным грунтом и высоким уровнем грунтовых вод предпочтительна оболочка с повышенной устойчивостью к химическим воздействиям. При выборе несущих труб учитывать совместимость покрытия и теплоносителя; для систем с возможностью обратной циркуляции антифризов проверять совместимость пенополиуретана с добавками. Гибкость многослойной конструкции облегчает прокладку по трассам с поворотами, но радиусы изгиба должны соблюдаться согласно техническим условиям производителя.

Типоразмеры и конфигурации двухтрубных трасс

Двухтрубная теплотрасса предполагает размещение подающей и обратной нитей в единой изоляционной оболочке. При проектировании важно согласовать типоразмер несущих труб, внутренний диаметр оболочки (для размещения двух труб с необходимым межтрубным расстоянием и элементами крепления) и толщину изоляции с требуемой гидравликой и допустимыми теплопотерями.

Основные практические критерии при выборе типоразмеров:

• расход теплоносителя и требуемая тепловая мощность (определяют внутренние диаметры труб);
• рекомендуемые рабочие скорости теплоносителя (ограничивают диаметр при заданном расходе);
• гидравлические потери и доступное напорное обеспечение насосной станции;
• ограничения по габаритам изоляционной оболочки и условия прокладки (траншея, канал, надземная опора);
• требования к монтажу и количеству стыков (более крупные диаметры обычно уменьшают число участков с высоким сопротивлением).

Ниже приведена ориентировочная таблица, показывающая связь номинального диаметра несущей трубы, объёмных расходов при двух типичных скоростях и соответствующей передаваемой мощности при температурной разности ΔT = 20 °C (формула: Q, кВт = 1,163 · ΔT · V, где V — расход в м3/ч). Значения служат для первичного подбора и не заменяют детального гидравлического расчёта.

Практические рекомендации:

• задавайте проектную рабочую скорость в зависимости от типа сети: для магистралей обычно 0,8—1,2 м/с; для распределительных линий допускается 0,6—1,0 м/с; при повышенных скоростях растёт гидроэрозия и потери напора;
• для крупных потребностей предпочтительнее увеличивать диаметр несущих труб, а не повышать скорость — это снижает суммарную энергию перекачки и уменьшает шум и кавитационные риски;
• при выборе оболочки учитывайте возможность размещения технологических элементов (запорная арматура, компенсаторы, приборы учета) и доступность сварки/стыков на площадке;
• используйте таблицу как исходную — окончательный выбор выполняйте после гидравлического расчёта, с учётом реальных условий прокладки, допустимых скоростей и допустимых потерь.

Как выбрать типоразмер по расходу и теплопроизводительности

Алгоритм подбора типоразмера несущих труб для двухтрубной теплотрассы удобнее представлять пошагово:

1. Определить требуемую тепловую мощность участка Q_req (кВт) и допустимую температурную разность ΔT (°C) между подачей и возвратом.
2. Вычислить объёмный расход теплоносителя V (м³/ч) по формуле:


   V = Q_req / (1,163 · ΔT)

3. Задать целевую рабочую скорость v (м/с) для выбранного типа трассы (учитывая гидравлические и эрозионные ограничения).
4. Определить необходимый внутренний диаметр трубы через соотношение:


   V = v · A · 3600, где A = π·(d/2)²

   Подставьте V и v, найдите d.

5. Проверить полученный диаметр по стандартным номинальным рядам (DN) и по доступным типоразмерам производителя; при необходимости скорректировать v или ΔT для перехода на ближайший стандартный DN.
6. Провести гидравлический расчёт: уточнить потери давления на длине, учесть сопротивления фитингов и стыков, оценить требуемый напор насосного оборудования и балансировку сети.

Иллюстративный пример: Q_req = 1000 кВт, ΔT = 20 °C → V = 1000 / (1,163·20) ≈ 43 м³/ч. При допустимой скорости 1,0 м/с из таблицы подходит трубный диаметр около 125 мм (V при 1 м/с ≈ 44 м³/ч). После выбора DN125 выполняют гидравлический расчёт и проверяют суммарные потери и технологичность трассы.

Теплотехнические характеристики и тепловые потери

Линейные тепловые потери теплотрассы зависят от теплопроводности изоляции, её толщины, геометрии (радиусы несущих труб и внешнего кожуха), условий прокладки и температурного режима. Для оценки используют последовательность расчётов теплового сопротивления и теплового потока на метр трассы.

Ключевые формулы и определения:

• термическое сопротивление цилиндрического слоя изоляции (на 1 м длины):


  R_ins = ln(r_out / r_in) / (2·π·λ),

  где λ — теплопроводность материала (Вт/(м·K)), r_in и r_out — внутренний и внешний радиусы изоляции.

• линейная мощность потерь:


  q’ = (T_mean — T_ambient) / R_tot,

  где R_tot — суммарное сопротивление (включает сопротивления трубы, изоляции, контакта трубы-изоляции, кожуха и поверхностного теплообмена с окружающей средой).

• температурный спад вдоль трассы при заданном потоке:


  dT/dx = q’ / (m_dot · c_p),

  где m_dot — массовый расход (кг/с), c_p — теплоёмкость воды (~4186 Дж/(кг·K)).

Практическая последовательность расчёта потерь:

1. получить из паспорта производителя значения λ для используемой изоляции и геометрические размеры оболочки и несущих труб;
2. рассчитать R_ins по формуле выше, учесть дополнительные сопротивления кожуха и контакта (производитель обычно предоставляет таблицы R_tot или U-значения для различных диаметров и толщин изоляции);
3. по q’ оценить суммарные потери на рассматриваемом участке (q’·L) и их влияние на температуру теплоносителя вдоль трассы через dT/dx.

Иллюстрация применимости: если производитель даёт значение U или q’ для данного типоразмера и температурного режима, используйте его при тепловом балансе сети. При отсутствии данных допустимо предварительно оценивать потери расчётом R_ins с учётом реальных радиусов и λ, но итоговые решения по толщине изоляции и типоразмеру следует принимать на основании сертифицированных таблиц производителя и с учётом режима прокладки (подземно/в канале/надземно), так как условия окружающей среды существенно меняют q’.

Гидравлический расчёт и подбор насосного оборудования

Гидравлический расчёт двухтрубной теплотрассы начинается с определения тепловой нагрузки и температурного напора. Основная последовательность действий: определить Q (тепловая мощность, Вт), принять рабочий температурный напор ΔT (K), вычислить массовый расход m = Q / (c·ΔT) (c — удельная теплоёмкость воды ≈ 4180 Дж/(кг·K)), затем объёмный расход V = m/ρ (ρ — плотность, ≈1000 кг/м3). По требуемой скорости потока v вычисляется внутренний диаметр трубы D = sqrt(4·V/(π·v)).

Учет потерь давления выполняется по формуле Дарси—Вайсбаха:

h = λ · (L/D) · (v² / (2g)),

где λ — коэффициент трения (определяется по числу Рейнольдса и шероховатости), L — длина участка, g = 9.81 м/с². К локальным потерям добавляют сумму ξ·(v²/(2g)) для фитингов и арматуры. Общий напор, который должен обеспечивать насос, складывается из суммарных потерь по трассе и разницы уровней между насосной и регулируемыми точками (статический напор).

Практические рекомендации при расчёте и подборе насоса:

• Целевой диапазон скоростей: для магистральных линий 0.8—1.5 м/с, для внутридомовых подводок до 1.5—2.0 м/с; выбор зависит от допустимых тепловых потерь, шумов и эрозии труб.
• В расчёте λ для пластиковых многослойных труб принимают значения ~0.015—0.025 при турбулентном течении; окончательное значение уточнить по паспорту материала и числу Рейнольдса.
• На итоговый напор добавить запас 10—20% на изменение режимов, засорение фильтров и эксплуатационные погрешности.
• При длинных трассах корректировать расчёт на последовательное подключение потребителей и возможные смешения; при распределении по ветвям учитывать параллельное расчленение расходов.

Пример: Q = 1 МВт, ΔT = 30 K → m ≈ 1e6/(4180·30) ≈ 8 кг/с (≈28.8 м3/ч). Для v = 1 м/с требуется D ≈ 100 мм. Для участка L = 500 м при λ = 0.02 потери h ≈ 5 м (~50 кПа). Итоговый напор насоса складывается из таких участков, локальных потерь и статического напора; подбирают насос по характеристике (производительность/напор) с учётом вариации расходов.

Выбор типа насоса и регулирования:

• Циркуляционные насосы с переменной частотой для изменения подачи по кривой нагрузки и снижения расхода энергии при частичных нагрузках.
• Группы насосов с параллельной работой для резервирования и гибкого регулирования (ступенчатое включение).
• Использование преобразователей частоты и систем управления по дифференциальному давлению для стабилизации подачи при изменении нагрузки и приоритетизации точек отбора.

Балансировка системы и способы компенсации гидравлических потерь

Балансировка обеспечивает нужный расход в каждой ветви и минимизирует перерасход насосной мощности. Различают статическую и динамическую балансировку.

• Статическая: ручные балансировочные клапаны и дисковые заслонки. Применяется при фиксированных режимах; требует измерения расходов и периодической перенастройки.
• Динамическая (саморегулируемая): дифференциальные регуляторы давления, клапаны с предустановленным Kv, гидравлические балансировщики с автоматической стабилизацией расхода. Предпочтительна в сетях с переменной нагрузкой и большим числом ответвлений.

Методы компенсации гидравлических потерь и практические приёмы:

• Увеличение диаметра по магистрали для снижения скоростей и потерь (экономия энергии насосов компенсирует удорожание материалов на участках с большими расходами).
• Оптимизация трассировки: прямые участки, плавные радиусы изгибов, минимизация запорной арматуры на магистралях.
• Установка байпасов и балансировочных участков на узлах с большим разбросом расходов для предотвращения избыточной потери давления через малонагруженные ветви.
• Использование частотного регулирования насосов для поддержания постоянного дифференциального давления при смене нагрузки вместо постоянного открытия/закрытия регуляторов, что снижает гидравлические потери.

Контроль баланса при пуско-наладке: измерить расход на ключевых ветвях (механические счётчики или ультразвук), скорректировать клапаны и задать параметры управляющей автоматики; повторная проверка после сезона для учёта изменений режимов.

Применение в системах отопления и ГВС: проектные схемы

Двухтрубная схема с Flexalen-1000+ используется как магистральный коммутационный элемент между тепловым пунктом и индивидуальными тепловыми пунктами (ИТП) зданий. Типичные проектные схемы:

• Транзитная магистраль с ответвлениями на индивидуальные тепловые пункты — подходит для плотных застроек, когда требуется минимизировать количество теплотрасс и обеспечить централизованную подачу.
• Кольцевая схема (петля) — обеспечивает резервирование и двустороннюю подачу, уменьшает влияние аварийных остановок на отдельные участки.
• Схема с гидравлическим разделением (первичный/вторичный контуры) — используется при различиях температурного режима или при наличии нескольких типов систем (радиаторное отопление, тёплый пол, ГВС через теплообменник).
• Параллельное разветвление с регуляторами расхода на вводах — удобна для многоабонентных линий, где требуется индивидуальная регулировка и учёт.

Особенности применения для ГВС:

• Вводы ГВС выполняют через пластинчатые теплообменники или прямое подключение в зависимости от требований гигиены и качества воды; при использовании теплообменников нужно увеличить расчётный расход первичного контура с учётом теплообмена и потерь.
• Для горячего водоснабжения обычно применяют меньший ΔT (10—20 K) и рассчитывают дополнительный контур рециркуляции; рециркуляционная линия должна быть учтена в гидравлическом расчёте и иметь собственную балансировку.

Практические рекомендации по проектированию трасс с Flexalen-1000+:

• Проектировать протяжённость пролетов с учётом минимизации стыков и оптимизации механических соединений; предварительно планировать места ревизионных колодцев и камер с учётом доступа к арматуре и счётчикам.
• На узлах ввода предусмотреть запорную арматуру, фильтры, байпасы и дифференциальные регуляторы для гибкого обслуживания без остановки магистрали.
• Согласовывать температурные напоры и ΔT между источником тепла и ИТП; при значительной удалённости рекомендована организация промежуточных насосных станций или увеличение диаметра магистрали.
• Учесть тепловые удлинения труб и предусмотреть компенсаторы или расчётные петли при прокладке в каналах и на опорах.

Выбор конкретной схемы определяется распределением нагрузок, удалённостью абонентов, требованиями доступности и обслуживания. Проектный расчёт должен включать гидравлику, теплотехнику и логистику монтажа для согласованного решения.

Способы прокладки: подземная, надземная и в каналах

Подземная прокладка — стандартный вариант для магистральных и распределительных участков. Обеспечивает минимальные теплопотери при правильной теплоизоляции и защиту от погодных воздействий. Применима на ровных участках с нормальными геотехническими условиями; требует устрой­ства траншей, защитных слоёв и мероприятий по учёту грузовых нагрузок при пересечении дорог.

Надземная прокладка используется на коротких переходах, в промышленных зонах и там, где подземные работы затруднены (скальные участки, высокая влажность). Преимущества — лёгкий доступ для обслуживания и быстрый монтаж. Недостатки — повышенные механические и климатические нагрузки, необходимость опорных и компенсирующих конструкций, ограничения по температурному расширению.

Прокладка в каналах и туннелях целесообразна в плотной городской застройке и при большом числе инженерных сетей. Канализация обеспечивает доступность для ремонта, возможность развязывания температурных напряжений и защиту от механических воздействий. Недостатки — высокая стоимость сооружения каналов и требования к вентиляции, дренажу и пожарной безопасности.

Выбор способа прокладки определяется сочетанием геотехнических условий, требований к доступности и допустимых затрат на строительство и эксплуатацию.

Требования к траншее, защита от механических повреждений и геотехнические аспекты

Траншея должна обеспечивать ровную опору для трубы, возможность укладки защитных слоёв и соблюдение минимальных зазоров до стенок. Ремонтный и технологический запас по вертикали — не менее 100—200 мм под трубой и 200—500 мм над ней (песчаная подушка и песчаная засыпка) в зависимости от диаметра и условий нагрузки. Для участков под проезжей частью общий слой защиты над трубой обычно увеличивается до 1,0—1,5 м с применением бетонных плит, стальной или ПЭ защитной гильзы.

Базовые рекомендации по устройству траншеи:

• Дно траншеи очищается от крупных камней и осколков; устраивается песчаная подушка 100—200 мм.
• Ширина траншеи определяется диаметром теплотрассы и необходимостью выполнения сварных/стыковых работ; для укладки двухтрубной сборки рекомендуется ширина, обеспечивающая доступ не менее 300—400 мм по бокам от корпуса.
• Слои обратной засыпки уплотняются послойно (максимальная толщина слоя 200—300 мм) с достижением требуемой плотности, особенно в зонах под дорогами.

Геотехнические аспекты и меры защиты:

• На участках с высоким уровнем грунтовых вод предусматривать дренажные решения, анкеровку или масс-уравновешивание чтобы исключить всплытие лёгких изолированных конструкций.
• При пересечении с твёрдыми породами допускается устройство песчаной подушки с прокладкой геотекстиля и защитного слоя из мелкого щебня; при необходимости выполняют расщепление с последующей стяжкой бетоном.
• Для защиты от механических повреждений применять гильзы, защитные покрытия и предупредительную ленту; в зонах с возможностью нанесения ударных нагрузок — защитные плиты или стальная обечайка.
• Горизонтальные и вертикальные расстояния до других коммуникаций — не менее 0,5 м; при уменьшении расстояний применять дополнительную защиту и документировать взаимодействие сетей.

Соединения, фитинги и монтажные методы

Для двухтрубных предизолированных систем используются два уровня соединений: соединения несущих (рабочих) труб и герметизация/восстановление изоляции наружной оболочки. Практически применяемые методы:

• Сварка или стыковка рабочей трубы (электросварка, сварка встык для PE). Преимущество — монолитность и минимальное гидравлическое сопротивление.
• Механические муфты и фланцевые соединения для стыков с оборудованием и мест с необходимостью периодического демонтажа.
• Фабричные фитинги и отводы для обеспечения точных размеров и минимизации местных сопротивлений.
• Герметизация и восстановление наружной оболочки: сварка наружной ПЭ-скорлупы, использование нагревательных манжет и термоусадочных муфт, нанесение мастичных уплотнений в зонах стыков.

Ключевые требования при монтажных работах:

• Соблюдать минимальный радиус изгиба при прокладке; превышение допустимого изгиба приводит к напряжениям в соединениях. Для предизолированных сборок указывать радиус, рекомендованный производителем.
• Обеспечить плотность и герметичность всех стыков наружной оболочки с контролем непрерывности изоляции и механической защиты.
• Установить компенсаторы или предусмотреть свободные ходы для температурных удлинений на длинных прогонах.
• На опорных и надземных участках применять хомуты и опорные конструкции с антикоррозионной защитой и шумо-виброразвязкой.

Контроль качества включает визуальную проверку, проверку геометрии стыка, испытание герметичности и документирование каждого узла. Запасные комплектующие и муфты должны храниться на стройплощадке в условиях, исключающих механические повреждения и влагопроникновение.

Контроль качества стыков и герметичность соединений

При монтаже двухтрубной теплотрассы проверка стыков должна включать как визуальный контроль, так и функциональные испытания. Визуально оценивают ровность реза, отсутствие заусенцев на рабочем трубопроводе, целостность изоляционной оболочки и правильность установки уплотнений или опрессовочных муфт.

• Контроль геометрии и допусков: проверка осевого смещения, овальности и торцовой поверхности по паспортным допускам.
• Контроль технологий соединения: при термосварке — параметры нагрева и давление сварочного узла, при механических муфтах — момент затяжки и соответствие уплотнений по материалу.
• Контроль изоляции и оболочки: проверка непрерывности пенополиуретановой прослойки, плотности уплотнений оболочки, состояние защитного покрытия.

Герметичность проверяют гидравлическим испытанием участка под давлением с контролем падения давления и внешних подтеков. В дополнение применяют электрическую проверку непрерывности кабелей трассы и инфракрасную или ультразвуковую диагностику для выявления термических мостов и пустот в утеплителе. Для документирования применяют протоколы сварки/соединений с указанием операторов, параметров и результатов испытаний.

Ключевое требование: запись параметров каждой стыковой операции и результат испытаний в монтажном журнале для последующего анализа и гарантии.

Стандарты, нормативы и сертификация

Проектирование, изготовление и монтаж предизолированной двухтрубной теплотрассы подлежит требованиям национальных и международных нормативов в трёх основных областях: качество производства, конструкционные и эксплуатационные характеристики, безопасность при эксплуатации.

• Система менеджмента качества производителя — наличие сертификации (например, ISO 9001) подтверждает контроль производственного процесса и прослеживаемость партий изделий.
• Стандарты на предизолированные трубы и элементы: требования по прочности, теплосбережению и стойкости к давлению, а также методы испытаний (испытание на внутреннее давление, адгезию утеплителя и др.).
• Стандарты по монтажу и испытаниям — регламентируют способы соединений, требования к траншеям, гидропневматическим испытаниям и приёмке работ.

В прикладной документации проекта указывают конкретные нормативные акты, обязательные для региона (национальные ГОСТы или европейские и международные стандарты), а также необходимые сертификаты соответствия и декларации. Для линий, контактирующих с питьевой водой, дополнительно требуются сертификаты на материалы (санитарно-гигиенические нормативы).

Долговечность, коррозионная стойкость и гарантии производителя

Ожидаемая долговечность предизолированной трассы определяется сроком службы материалов: рабочей трубы, изоляции и наружной оболочки. Для полимерных внутренних и наружных трубтипичных факторов риска коррозии существенно меньше по сравнению со стальными системами, но на долговечность влияют старение утеплителя, механические повреждения и дефекты стыков.

Гарантийные обязательства производителей обычно указывают срок гарантии на дефекты материалов и изготовление (типично 10—25 лет в зависимости от условий поставки и региона). В гарантийных условиях подробно прописаны требования к монтажу, испытаниям и эксплуатации — их несоблюдение может аннулировать гарантию. При проектировании следует учитывать реальные условия эксплуатации (температурные циклы, возможность механических нагрузок) и требовать от поставщика подтверждающую документацию по долговечности и методам испытаний.

Монтаж, испытания и ввод в эксплуатацию

Монтажная последовательность для предизолированной двухтрубной трассы включает приёмку материалов, подготовку трассы, монтаж стыков, наружной оболочки и последующие испытания. Ниже — упрощённый пошаговый план с контрольными задачами.

1. Приёмка материалов: сверка маркировки, целостности упаковки, проверка протоколов качества и сертификатов.
2. Подготовка трассы: проверка осей и отметок, дно траншеи, подушка и защита от камней; установка подкладок и греющих элементов при необходимости.
3. Укладка труб и сборка стыков: соблюдение методики производителя для термосварки или муфтовых соединений; защита открытых концов до выполнения герметизации.
4. Контроль стыков и локальная герметизация оболочки: установка манжет, запенивание мест ввода в камеры и узлы.
5. Испытания: гидравлическое испытание участка с фиксированием давления и времени, контроль падения давления и осмотра на подтёки; при необходимости — локальная повторная герметизация.
6. Дренаж и промывка (при необходимости): удаление воздуха и посторонних включений, подготовка контура к эксплуатации.
7. Ввод в эксплуатацию: оформление актов приёма, протоколов испытаний, маркировки трассы и передачи эксплуатационной документации заказчику.

Рекомендации по испытаниям:

Вся информация по параметрам испытаний и приёмочным критериям должна быть зафиксирована в проектной и исполнительной документации. Ответственность за корректность монтажных процедур и испытаний лежит на монтажной организации при контроле и утверждении инспектором или представителем заказчика.

Пневматические и гидравлические испытания: методика и требования

Перед укладкой и после монтажа участков теплотрассы проводят два вида испытаний: гидравлические (водой) для проверки прочности и герметичности и, при необходимости, пневматические (воздухом) для локальной проверки герметичности. Вся методика и значения допускаются проектной документацией и паспортом изделия; ниже — типовой практический алгоритм.

• Подготовка: промывка и удаление воздушных карманов, установка манометров, отопит. клапанов и сливов на концах испытываемого участка, маркировка контрольных точек.
• Гидравлическое испытание: поднять давление до коэффициента 1,1—1,5 от рабочего (если в проекте указано иное — руководствоваться проектом). Первичное выдерживание — 30—60 минут с фиксацией падения давления; контрольное выдерживание окончательное — до 24 часов для участков с высокой ответственностью.
• Критерии приёма: отсутствие видимых течей, падение давления в пределах допустимого по проекту (или не превышающее оговоренную величину), отсутствие пластической деформации оболочки и фитингов.
• Пневматические испытания: применять только если гидравлические невозможны; проводить на кратких участках, с предельным вниманием к технике безопасности и с пониженным тестовым давлением (проект определяет пределы). Пневмотесты считаются более опасными — предпочтительнее замена на гидротест.
• Контроль герметичности: визуальный осмотр, применение мыльного раствора для фитингов, измерение падения давления и/или учёт объёма сброшенной воды. Фиксировать результаты в акте испытаний с подписью ответственных.

Все испытания должны выполняться сертифицированным персоналом с применением калиброванной аппаратуры; окончательные параметры и допуски указывать в заводском паспорте и проектной документации.

Эксплуатация, обслуживание и ремонт теплотрассы

Эксплуатация Флексален-1000+ требует системного мониторинга давления, температуры носителя и состояния изоляции. Нормативный план обслуживания обеспечивает предсказуемые затраты и минимизацию аварий.

• Регламент осмотров: визуальный осмотр трассы и камер — минимум 1 раз в год; детальный осмотр камер и мест ввода — не реже 1 раза в 3 года; проверка трассовой сигнализации и трассерного провода — ежегодно.
• Мониторинг в реальном времени: установка дистанционных датчиков давления/температуры в ключевых точках, фиксирующих отклонения и позволяющих быстро локализовать утечки или гидравлические нарушения.
• Обслуживание теплоизоляции и оболочки: ликвидация механических повреждений наружной оболочки, восстановление герметичности вводов и переходов, проверка дренажей и конденсато отводов в колодцах.
• Ремонтные методики: локальная замена повреждённого участка с применением соединительных муфт и переходных секций согласно инструкции производителя; при серьёзном повреждении — вырезка и вварка/замена катушки с последующей гидроиспытанием и протоколированием.
• Запасные части и инструменты: комплект муфт, заглушек, ремкомплектов для оболочки и измерительных приборов должны храниться на складе оператора. Документировать все работы и вести журналы ремонтов.

Особенности: при эксплуатации в агрессивных грунтах и в зонах с интенсивной механической нагрузкой предусматривать усиленную защиту оболочки и более частые осмотры; при долгих простоях — процедуры консервации с заполнением водой и контролем противоциклонного давления.

Экономика проекта: стоимость владения и окупаемость

Оценка стоимости владения (LCC) для Флексален-1000+ включает капитальные затраты, эксплуатационные расходы и риски ремонтов. Для принятия решений используется простая модель: суммарные ежегодные затраты и накопленные инвестиции сопоставляются с экономией за счёт сниженных теплопотерь и меньших затрат на обслуживание по сравнению с альтернативами.

Практическая методика расчёта окупаемости:

1. Составить смету CAPEX на метр трассы по реальным прайсам поставщика и подрядчика.
2. Оценить годовые теплопотери: Q_loss = U_eff × L × ΔT × t (где U_eff — приведённый коэффициент теплоотдачи для системы, L — длина, ΔT — средняя разница температур, t — часы работы в году).
3. Перевести Q_loss в денежную величину по тарифу на тепло/энергию и добавить годовые расходы на электроэнергию насосов и техобслуживание.
4. Рассчитать простой срок окупаемости = CAPEX / (экономия по сравнению с базовой альтернативой — годовые эксплуатационные затраты).

Уточнения: для корректного сравнения учитывать срок службы системы (обычно 25—40 лет), дисконтирование денежных потоков и стоимость капитала. Факторы, ускоряющие окупаемость: большие протяжённости трасс, высокие тарифы на тепло/энергию, высокая энергоэффективность используемой изоляции и снижение затрат на обслуживание по сравнению с традиционными решениями.

Пожарная безопасность и экологические аспекты

Материалы двухтрубной теплотрассы Флексален-1000+ включают полимерные и металлические слои с теплоизоляцией; полимеры горючи и при нагреве выделяют дым и продукты пиролиза. При проектировании учитывают реакцию на огонь оболочки и изоляции, требования к пожарным преградам и способы локализации возможных очагов возгорания.

• Проектные меры: трассировку прокладывают с разделением по пожарным зонам, предусматривают противопожарные вставки/муфты на местах ввода в здания, используют негорючие облицовки и металлические каналы в общественных помещениях.
• Инженерные мероприятия: установка автоматических сигнализаций по температуре и утечке теплоносителя, аварийных запорных клапанов в шкафах и колодцах, обеспечение доступа для пожаротушения и контроля.
• Экология при эксплуатации: основной теплоноситель — вода; при использовании антифриза (гликоль) необходима защита от утечек, системы сбора и нейтрализации. При утилизации следует разделять металлические и полимерные компоненты в соответствии с местными нормами и рекомендациями производителя.

Перед закупкой запрашивайте паспорт материалов и документ по реакции на огонь (сертификаты, декларации), а также сведения о составе теплоизоляции и используемых вспенивающих агентах.

Практические рекомендации: предусмотреть негорючие экраны на проходах через технические помещения, защиту кабельных канав и контролировать сроки службы изоляции, чтобы избежать деградации и повышенного риска дымообразования.

Подбор поставщика, логистика и складирование материалов

Критерии выбора поставщика: наличие сертификатов и деклараций соответствия, опыт в поставках предизготовленных секций, сервис по монтажу/обучению, гарантийные обязательства и наличие запасных деталей. Оцените способность поставщика обеспечивать доставку в требуемые сроки и комплектность поставки (фитинги, запорная арматура, концовки, документация).

• Условия складирования: хранить рулоны и секции под навесом или в закрытом помещении, не допускать прямого солнечного излучения, температура хранения согласно инструкции производителя. Концы труб закрыть заглушками.
• Механическая защита: не допускать складирования тяжёлых грузов на теплоизоляции, обеспечивать плоскую и ровную опору, применять прокладки при штабелировании.
• Обращение при разгрузке: использовать мягкие стропы, ролики для размотки, соблюдать минимальный радиус изгиба; вести учёт партий и применять принцип FIFO для крупных проектов.

Кейсы и примеры реализованных проектов с Флексален-1000+

Пример 1 — районная теплотрасса (предизолированная двухтрубная система, протяжённость ~2 км). Задача: заменить устаревшие участки, минимизировать сроки работ и потери тепла. Решение: поставка секций с заводскими заводскими стыками, прокладка в траншее с предустановленными колодцами. Результат: сокращение времени монтажа за счёт готовых секций, упрощение герметизации стыков; при приёмке отмечена равномерность гидравлического сопротивления на участке.

Пример 2 — комплексное обслуживание промышленного объекта (подводка теплоносителя к котельной и нескольким тепловым пунктам). Требования: устойчивость к механическим нагрузкам и быстрота замены. Решение: применение двухтрубной трассы в канализации с дополнительной металлической защитной оболочкой в местах повышенной нагрузки. Вывод: повышение долговечности участков с интенсивной эксплуатацией и упрощение доступа для ремонта.

Пример 3 — многоквартирный жилой район (вводы в здания и разводка по подвалам). Задача: соблюдать противопожарные требования и сократить теплопотери. Принятые меры: использование противопожарных муфт и негорючих проходных узлов, контроль герметичности при пневмо- и гидроиспытаниях. Практический эффект: упрощённый ввод в эксплуатацию при соблюдении регламентов и минимальное число повторных перекладок благодаря тщательной проверке стыков на этапе монтажа.

• Общие выводы по кейсам: заранее согласовывать границы ответственности поставщика и подрядчика, требовать заводской комплектной документации, планировать логистику и места складирования до начала работ.

Сравнение Флексален-1000+ с альтернативными решениями

Флексален-1000+ — предизолированная двухтрубная система на основе сшитого полиэтилена с алюминиевой промежуточной оболочкой. Для принятия решения важно сравнить её по ключевым параметрам с типичными альтернативами: предизолированными стальными трубами, ПЭ-двухтрубными трассами и композитными системами.

Когда выбирать Флексален-1000+: трассы с требованием минимальных тепловых потерь и простотой монтажа (меньше сварки), подземные маятниковые участки и участки с ограниченным пространством. Когда рассматривать сталь: экстремальные температуры/давления или требование к механической прочности. ПЭ/PEX целесообразны для более коротких внутренних подключений и там, где важна простота материалов и низкая цена.

Частые ошибки проектирования и практические рекомендации

• Неправильный подбор диаметра: расчет массового расхода и ΔT должен определять внутренний диаметр. Рекомендация: превышение скорости >1.5—2.0 м/с повышает гидравлические потери и эрозию — при расчете оставляйте запас по давлению.
• Игнорирование деформационных компенсаторов: длинные прямые участки без компенсации теплового расширения ведут к напряжениям в оболочке и стыках. Рекомендация: предусмотреть петли, неподвижные опоры и дефолтные компенсаторы в узлах.
• Ошибки при трассировке траншеи: недостаточная глубина, плохая подушка и отсутствие дренажа приводят к просадкам и механическим повреждениям. Рекомендация: соблюдать проектные нормы глубины и щебёночную подушку, предусмотреть дренаж.
• Неправильная гидравлическая балансировка: отсутствие балансировочных приборов приводит к перерасходу насосной энергии и неравномерному теплообмену. Рекомендация: расчёт потерь, выбор насосов с учетом пиковых нагрузок и установка балансировочных кранов/расходомеров.
• Непрерывность контроля качества швов и фитингов: использование неподходящих фитингов или недостаточная проверка герметичности. Рекомендация: проводить пневмо- и гидравлические испытания до обратной засыпки и документировать результаты.

Проверка герметичности и правильная компенсация теплового расширения до засыпки — минимальное требование для долговечной трассы.

Краткий чек-лист перед закрытием траншеи: расчёт диаметров и скоростей, испытания под давлением, наличие компенсаторов и опор, защита от коррозии и документированное согласование узлов с монтажной бригадой.
