Гибкая труба Флексален в теплоизолированном кожухе

Система предназначена для передачи горячей и холодной воды в сетях отопления, ГВС и технологических линиях. Конструкция обеспечивает снижение теплопотерь на трассах, упрощение монтажа за счёт гибкости трубы и защиту от механических и климатических воздействий за счёт наружного кожуха. Преимущества важных для практики характеристик: стойкость к гидроударам, малый коэффициент теплового расширения по сравнению с металлическими трубами, возможность предварительной заводской комплектации с фланцевыми или муфтовыми выводами.

Конструкция и материалы: труба, теплоизоляция и защитный кожух

Материал внутренней трубы: полибутилен и сшитый полиэтилен (Флексален)

Внутренняя труба Флексален выполняется из сшитого полиэтилена (PEX) или полибутилена (PB), в зависимости от модификации. Отличия по ключевым показателям:

• Рабочая температура: PEX обычно допускает длительную эксплуатацию при 70—90 °C с кратковременными подъемами до 95—100 °C; PB имеет схожие пределы, но в некоторых стандартах рекомендуется более осторожная эксплуатация при повышенных температурах.
• Давление: типичные рабочие давления до 10 бар; у конкретной трубы — по техническому паспорту производителя.
• Гибкость и монтаж: PEX легче гнётся, допускает использование компрессионных, пресс‑ и экспанд‑фитингов; PB требует совместимых фитингов и учёта растяжимости при соединениях.
• Химическая стойкость и долговечность: обе трубы устойчивы к большинству сред в системах ГВС и отопления; PEX лучше сопротивляется ползучести при длительной нагрузке и имеет низкую проницаемость кислорода при наличии барьерного слоя.

При выборе ориентируйтесь на паспортные характеристики по температуре, давлению, совместимость с фитингами и требуемый срок службы. Уточняйте наличие кислородного барьера для систем отопления с чугунными или стальными радиаторами.

Типы теплоизоляции и их характеристики

Для теплоизолированных кожухов применяются три основных типа изоляции: жёсткий вспененный полиуретан, закрыто ячеистые вспененные материалы и минераловатные сегменты. Краткая сводка по свойствам представлена ниже.

Материал	Теплопроводность, λ (примерно), Вт/м·К	Температурный диапазон	Плюсы	Минусы
Пенополиуретан (жёсткий)	0.022—0.028	—50…+120 °C	Низкие потери тепла, высокая адгезия к трубе, заводская наполировка	Чувствителен к механическим повреждениям при отсутствии кожуха; пожароопасность по классу — уточнять
Закрытоячеистый PE/эластомер (плотная пена)	0.033—0.040	—40…+100 °C	Влагостойкий, гибкий, устойчив к вибрациям	Более высокая λ, чем у ППУ; ограниченная прочность при точечных нагрузках
Минеральная вата (сегменты)	0.035—0.045	—200…+450 °C (в зависимости от состава)	Высокая температурная стойкость, негорючесть	Гигроскопична без пароизоляции; требует внешнего защитного кожуха

Критерии выбора утеплителя:

• Требуемые тепловые потери и допустимый перепад температур — рассчитываются тепло технически и определяют минимальную толщину утеплителя.
• Условия прокладки: подземная улица — предпочтение ППУ или закрыто ячеистым пенам; в агрессивной среде — материалы с высокой химстойкостью и внешним кожухом.
• Потребность в механической защите: при возможности механических воздействий выбирают более плотный утеплитель и жёсткий кожух.
• Требования к пожарной безопасности и пароизоляции; для внутренних помещений обращают внимание на реакцию на огонь и наличие пароизоляции.

Внешний гофрированный кожух: материалы и защитные свойства

Внешний гофрированный кожух обеспечивает механическую защиту утеплённой гибкой трубы, защиту утеплителя от влаги и агрессивной среды, а также облегчает монтаж за счёт гибкости и сопротивления точечным нагрузкам. Выбор материала кожуха определяется условиями эксплуатации: глубиной прокладки, возможными механическими ударами, химической и УФ‑нагрузкой.

• Полиэтилен (HDPE, коричневый/чёрный гофрированный) — стандартный вариант для наружных и подземных трасс. Устойчив к влаге, большинству почвенных агрессивных сред и механическим нагрузкам при обычных условиях. Преимущества: невысокая цена, хорошая стойкость к истиранию и ударам, гибкость при монтаже.
• ПВХ (жёсткие или полужёсткие профили) — применяется при необходимости устойчивости к химическим средам и при невысоких требованиях к морозостойкости; менее гибок, чаще используется в огороженных или внутренних проходах.
• Металлический гофр (нержавеющая сталь, оцинкованная сталь) — применяется в условиях повышенной механической нагрузки, при необходимости защиты от грызунов или как экран электромагнитной защиты. Обеспечивает высокую прочность, но увеличивает вес и стоимость.
• Комбинированные решения (полиэтилен с внутренним тонким слоем алюминия или армированная лента) — сочетают гибкость ПЭ с дополнительной барьерной или механической функцией.

Основные защитные свойства кожухов:

• Герметичность относительно грунтовых вод (при сплошном исполнении и правильно выполненных стыках).
• Защита утеплителя от механических повреждений при засыпке, транспортировке и эксплуатации.
• Барьер против грызунов (зависит от толщины и материала).
• Устойчивость к УФ‑излучению у специальных ПЭ составов (для надземной прокладки).
• Химическая стойкость к агрессивным средам при подборе подходящего материала (например, стойкость к нефтепродуктам у специализированных ПЭ марок).

При выборе кожуха учитывают тип монтажа (подземная/надземная), ожидаемые механические нагрузки, химическую агрессивность среды, требование по защите от грызунов и климат (необходимость УФ‑стабилизации). Для подземной прокладки чаще используют HDPE; для мест с повышенной нагрузкой — металлическую или армированную оболочку.

Варианты моделей и типоразмеры Флексален

Линейка гибких труб Флексален представлена конфигурациями по количеству внутренних контуров, по номинальным диаметрам внутренних труб и по сечению и конструкции утеплителя и кожуха. Основные отличия влияют на назначение и монтажные особенности: компактность, возможность укладки в одном коробе нескольких магистралей, требование по радиусу изгиба и масса бухты.

Однотрубные, двухтрубные и многотрубные конфигурации: назначение и преимущества

Конфигурация выбирается исходя из задачи и условий прокладки:

• Однотрубные — один рабочий контур (подача или обратка). Применяются для одиночных разводок, подключения отдельной точки потребления, ремонтов и временных подключений. Преимущества: простота установки, более низкая цена и меньший радиус изгиба.
• Двухтрубные (пара «подача — обратка») — оптимальны для отопительных контуров и систем горячего водоснабжения, где подача и обратка прокладываются вместе в одном утеплителе. Преимущества: экономия траншеи и утепления, уменьшение потерь при одинаковых условиях укладки, упрощённый монтаж и балансировка трассы.
• Многотрубные (три и более контуров) — применяются для комплексной прокладки нескольких систем одновременно (например, отопление + ГВС + холодная вода или дополнительные сервисные линии). Преимущества: сокращение объёма земляных работ и проходов через конструкции, единая защита и упрощённая логистика. Недостатки: более сложные фитинговые узлы, большее сечение и масса, усложнённые теплотехнические расчёты из‑за близкого расположения контуров.

При проектировании многоконтурных изделий важно учитывать термическое взаимодействие контуров (чтобы горячая труба не перегревала соседний холодный контур) и требования к герметичности межтрубных перегородок.

Диаметры, SDR и соответствие рабочим нагрузкам

Выбор диаметра внутренней трубы и её стенки (SDR — отношение номинального наружного диаметра к толщине стенки) должен базироваться на гидравлическом расчёте (производительность, скорость потока, потери давления) и на требуемом рабочем давлении.

• Диаметры для отопительных и бытовых систем: типичные внутренние номиналы — 16, 20, 25, 32, 40, 50 мм. Для районных разводок и магистралей используют 63 мм и выше.
• SDR и давление: меньшее значение SDR означает более толстую стенку и, следовательно, более высокую расчётную прочность на давление. Для ПЭ и сшитого ПЭ обычно применимы классы PN10, PN12.5, PN16 и выше в зависимости от материала и технологии изготовления. Для горячего водоснабжения и отопления в жилых системах распространены трубы в классах PN10—PN16.
• Практический критерий: выбирать SDR/PN с запасом по давлению (не менее 1,25—1,5 от максимального рабочего давления сети с учётом температурного влияния) и с учётом старения материала.

Для предварительной гидравлической оценки пригодна простая формула скорости потока:

v = Q / A, где A = π·(D²)/4

Ниже — ориентировочная таблица площади сечения и объёма потока при скорости 1,0 м/с (для быстрого сравнения выбора диаметра):

Номинал (мм)	Площадь сечения (м²)	Расход при v=1 м/с (м³/ч)
16	0.000201	0.72
20	0.000314	1.13
25	0.000491	1.77
32	0.000804	2.89
40	0.001256	4.52
50	0.001963	7.07

Рекомендации по подбору:

• Ставьте цельную гидравлическую задачу — требуемый расход и максимально допустимая скорость в трубопроводе. Для отопительных систем рабочие скорости обычно в диапазоне 0.5—1.5 м/с; для распределительных линий допускают до 2.0 м/с, но выше растут потери и шум.
• Подбирайте SDR и PN в соответствии с максимальным рабочим давлением и температурой среды; для горячей воды учитывайте понижение прочности при повышенной температуре.
• Учитывайте требуемый минимальный радиус изгиба гибкой трубы — важен при монтаже в кожухе. Для Флексален типичный минимальный радиус составляет несколько диаметров трубы (производитель указывает конкретные значения для каждой типоразмерной группы).

Критерии выбора: как подобрать модель трубы и подходящий теплоизолированный кожух

Подбор изделия должен решать технические параметры сети и условия прокладки. Критерии отбора и последовательность действий для проектировщика или монтажной бригады:

1. Определить рабочие параметры: температура рабочей среды, максимальное и рабочее давление, требуемый расход, характер среды (вода, теплоноситель с присадками).
2. Выбрать внутренний материал трубы исходя из температуры и химической совместимости (например, Флексален — сшитый полиэтилен — для отопления и ГВС). Определить требуемый PN/SDR с учётом температурного снижения прочности и коэффициента запаса.
3. Сделать теплотехнический расчёт потерь на трассе и определить необходимую толщину утеплителя. Для зданий и магистралей приводят ориентировочные толщины утеплителя: 9—30 мм для внутренних разводок, 25—50 мм и более для наружных и подземных магистралей в зависимости от допустимых потерь и глубины прокладки.
4. Выбрать материал кожуха по условиям прокладки: HDPE для стандартной подземной и наружной прокладки; армированный или металлический кожух — при повышенных механических требованиях или необходимости экранной защиты; УФ‑стабилизированный ПЭ — для надземных участков.
5. Проверить совместимость фитингов и соединительных узлов с выбранной конфигурацией (одно/двух/многотрубные комплекты), наличие заводских переходных узлов и манжет для вводов в здания.
6. Учесть монтажные требования: минимальные радиусы изгиба, длины бухты, масса и удобство транспортировки, требования к опорам и компенсаторам при протяжённых трассах.
7. Требования нормативов и сертификация: убедиться в наличии необходимых сертификатов и соответствия ГОСТ/EN для конкретного применения (пищевой контакт, ГВС, теплосеть и т. п.).
8. Планирование логистики и сервисной поддержки: комплектующие, запасные отрезки, доступность монтажных элементов и гарантийные условия производителя.

Практическая подсказка: формирование спецификации начинайте с задания ключевых параметров (температура, давление, расход, условия прокладки), а затем последовательно уточняйте толщину утеплителя и материал кожуха, ориентируясь на требуемые тепловые потери и механическую устойчивость. При сомнениях по давлению или температуре выбирайте класс с большим запасом прочности и уточняйте у поставщика допустимые режимы эксплуатации.

Учет назначения: отопление, горячее водоснабжение, теплосеть

Назначение системы определяет требования к внутренней трубе, утеплителю и кожуху. Ключевые различия по назначению:

• Отопление: рабочие температуры обычно 70—120 °C для систем с повышенной температурой; важна устойчивость к циклическим температурным нагрузкам и предел текучести при длительной эксплуатации. Для отопления допустимы более крупные диаметры и меньшие требования по санитарности воды.
• Горячее водоснабжение (ГВС): температура до 90—95 °C, требования по гигиене и снижению биоплёнки; внутри трубы предпочтительны материалы с низкой адсорбцией и кислородным барьером. В теплоизолированном утеплителе следует предусматривать доступ для обслуживания фитингов и мест подключения к стоякам.
• Теплосеть (магистральные сети): повышенные давления, большие перепады температур и требования к минимальным теплопотерям на трассе; предпочтительны конструкции с заводским теплоизолированным кожухом высокой механической прочности и опциями для протяжённых укладок (защита от осадки, компенсаторы).

При выборе учитывайте: максимальную температуру и давление, требуемую долговечность, гигиенические требования, режимы пуска/остановки и возможность частых циклов. На основе этих параметров выбирают внутренний материал трубы, класс теплоизоляции и тип кожуха.

Теплотехнический расчёт: потери тепла и сопротивление теплопередаче

Теплотехнический расчёт определяет толщину утеплителя и оценку линейных потерь тепла. Последовательность расчёта:

1. Задать граничные параметры: температура теплоносителя T1, температура окружающей среды T2, допустимые теплопотери q’ (Вт/м) или допустимая температура наружной поверхности.
2. Вычислить тепловой поток на единицу длины цилиндрической трубы по формуле: q’ = 2π·λ·(T1—T2) / ln(r2/r1), где r1 — радиус внутренней трубы, r2 — внешний радиус утеплителя, λ — теплопроводность утеплителя.
3. Суммировать сопротивления теплоотвода: R_total = R_изоляции + R_конвекции_внешней. Для простоты: R_изоляции = ln(r2/r1)/(2πλ). Конвекционный коэффициент наружный берётся по условиям прокладки (например, естественная конвекция, почва, вода).
4. Подобрать толщину утеплителя так, чтобы q’ не превышал заданного значения или чтобы наружная температура кожуха соответствовала требованию (безопасность, минимизация конденсата, экономия энергии).

Типичные значения λ для утеплителей:

Материал	λ, Вт/(м·К)
Полиуретан (PUR/PIR)	0.022—0.028
Экструдированный пенополистирол (XPS)	0.030—0.035
Минеральная вата	0.035—0.045

Практические рекомендации: при магистральных укладках и больших ΔT выбирайте низкое λ и толщину, рассчитанную на нормативные теплопотери (EN/ГОСТ). Для коротких участков и внутри зданий допустима меньшая толщина, если требования по энергосбережению не критичны.

Условия прокладки и подбор кожуха: подземная, надземная, внутри зданий

Условия прокладки диктуют требования к механической защите, влагозащите и огнестойкости кожуха:

• Подземная прокладка: кожух должен обеспечивать защиту от механических нагрузок, коррозии и агрессивной среды грунта. Часто применяются жёсткие гофрированные HDPE- или стальные кожухи с наружным антикоррозионным покрытием. Важны: глубина заложения с учётом промерзания, дренаж, подушка из песка/щебня и маркировочная лента.
• Надземная прокладка: при выборе кожуха учитывают УФ‑стойкость, стойкость к ветровым и снеговым нагрузкам, обеспечение термодеформационных компенсаций. Гофрированный кожух из PE или армированный слой предпочтительнее при необходимости гибкости и лёгкого обслуживания.
• Внутри зданий: требования по пожарной безопасности, дымообразованию и эстетике. Выбирают кожухи с огнезащитными характеристиками и низким уровнем выделения токсичных газов при горении; допускается использовать мягкие кожухи там, где механическая защита не критична.

При любом варианте прокладки учитывайте совместимость кожуха с утеплителем (адгезия, температурный режим), необходимость водонепроницаемых стыков и доступ для обслуживания мест соединений и вводов в здания.

Монтаж и соединения: особенности установки трубы в утеплителе

Монтаж гибкой трубы в теплоизолированном кожухе требует сохранения непрерывности теплоизоляции и механической целостности кожуха. Основные принципы и этапы работ:

• Приёмка и проверка: осмотреть упаковку и целостность утеплителя и кожуха, проверить маркировку, размеры и наличие сертификатов. Убедиться в отсутствии механических повреждений, влаги внутри коробки.

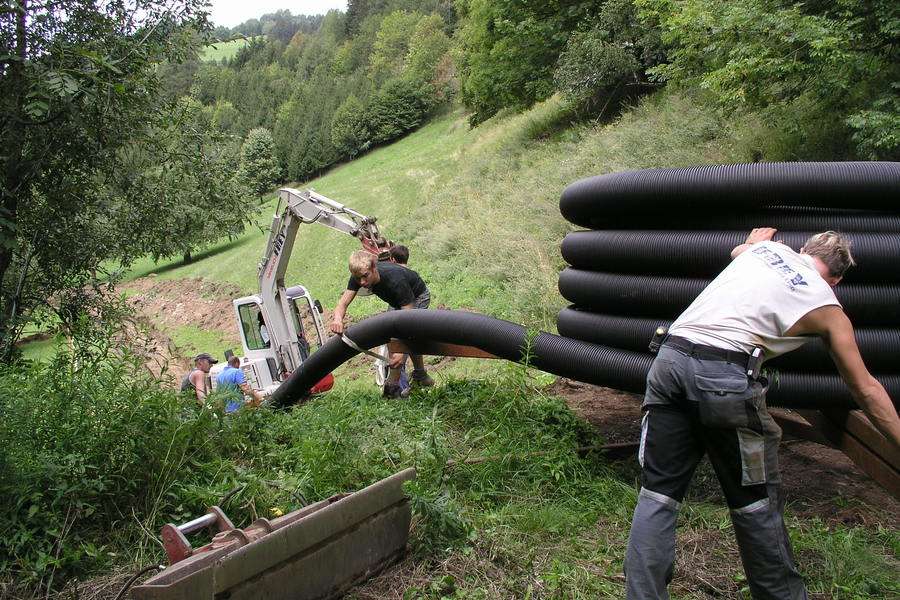

• Раскрой и укладка: раскатывать бухты с минимальным радиусом изгиба, указанным производителем. Укладывать на подготовленную трассу с опорными элементами через каждые расчётные шаги; для гибкой трубы шаг опор сокращается при высоких температурах.
• Соединения: использовать только рекомендованные производителем фитинги и соединители. В местах соединений обеспечивать восстановление теплоизоляции и герметизацию кожуха с применением манжет, термоусаживаемых гильз или промышленных лент. Все герметизирующие узлы должны сохранять гидроизоляцию и защиту от механики.
• Компенсация температурных удлинений: предусмотреть компенсаторы или петли в зависимости от длины трассы и коэффициента теплового расширения материала трубы. Для гибких труб количество и тип компенсаторов рассчитывается по проекту.
• Герметичность и испытания: после монтажа выполнить гидравлическое испытание на предусмотренное давление и выдержку времени; контролировать отсутствие утечек и деформаций утеплителя/кожуха. При положительном результате — оформить протоколы испытаний.
• Защита вводов и переходов: на вводах в здания и на переходах через конструкции устанавливать дополнительные манжеты и уплотнения, применять жесткие переходные элементы для предотвращения повреждений кожуха при обслуживании.

Особое внимание уделяйте восстановлению утеплительного слоя и качеству стыков кожуха: нарушения этих элементов приводят к увеличению теплопотерь и ускоренному износу трассы. Для Гибкая труба в утеплителе рекомендованы проектные инструкции производителя и контрольные процедуры при приёмке.

Методы соединения и герметизации: фитинги, сварка и специальные соединители

Основные способы соединения гибкой трубы Флексален внутри теплоизолированного кожуха зависят от материала внутренней трубы (полибутилен или сшитый полиэтилен) и требований к герметичности и механической прочности узла. Практические варианты:

• Механические фитинги (обжимные, накидные гайки, резьбовые переходы) — применяются для быстрого монтажа в полевых условиях. Обязательна установка распорных вставок/стабилизаторов внутрь трубы при использовании обжимных фитингов, контроль размера обжима по калибру-пробке и последующее теплоизоляционное восстановление узла.
• Разъемные фитинги со сальником и уплотнением — уместны в местах обслуживания, где требуется возможность демонтажа без замены трубопровода. Следует выбирать уплотнения, совместимые с температурой и средой (EPDM, NBR и т.д.).
• Сварка/термическое соединение (для полиэтилена) — электромуфтовая сварка и стыковая сварка применимы при использовании сшитого полиэтилена. Электрофузионные соединители обеспечивают монолитность и высокую герметичность, но требуют специализированного оборудования и подготовки концов трубы согласно инструкции производителя.
• Переходные соединители на стальные или латунные узлы — применяются при стыке с приборами, запорной арматурой или вводами. Обязательно выполнение герметизации между металлической арматурой и пластиковой трубой с применением переходных муфт, уплотнений и антикоррозионной обработки металлических элементов.
• Специальные соединители для труб в кожухе — обеспечивают герметичную проходку кожуха и уплотнение области монтажа фитинга: гофрированные или цельные проставки, термоусадочные манжеты, пластиковые или резиновые уплотнители для ввода в кожух.

Технология монтажа типичного соединения (основные шаги):

1. Обрезать трубу перпендикулярно, удалить фаску/заусенцы, очистить поверхность.
2. Установить распорную втулку/стабилизатор (если требуется по типу фитинга).
3. Собрать фитинг согласно инструкции производителя, контролировать глубину посадки и момент затяжки (при обжимных — использовать калибровочный шаблон).
4. Провести гидравлическое опрессовывание соединения при рабочем или испытательном давлении.
5. Восстановить теплоизоляцию и герметично закрыть кожух специальной манжетой или термоусадочным элементом, обеспечить защиту от влаги и механического воздействия.

После монтажа каждого ответвления и каждого вида соединения необходимо проводить гидроиспытание и визуальную проверку герметичности кожуха.

Подготовка трассы, укладка и требования к опорам и компенсаторам

Подготовка трассы и правила укладки определяют долговечность трубопровода в утеплителе. Основные требования и практики:

• Подготовка основания при подземной прокладке: утрамбованный песчаный слой толщиной 100—200 мм, отсутствие острых камней и фрагментов, разделяющая геотекстильная прослойка при агрессивных грунтах.
• Минимальный радиус изгиба: использовать табличные значения от производителя. Типичные ориентиры — 5—8·D для сшитого полиэтилена, 6—10·D для полибутилена (D — наружный диаметр). Нарушение радиуса ведёт к повышенным напряжениям и локальным изломам изоляции и трубы.
• Опоры и подвесы: расстояние между опорами зависит от диаметра и режима эксплуатации; типичные интервалы 1—3 м для малых диаметров и 2—5 м для больших. На опорах применять прокладки для распределения нагрузки по теплоизоляции и предотвращения локального смятия кожуха.
• Анкеровка и опоры-скользящие: на участках с изменением направления и у запорной арматуры предусматривать жёсткие анкера; на прямолинейных участках — скользящие опоры, позволяющие тепловое удлинение. Скользящую опору выполнять с низким коэффициентом трения и защитным покрытием, не допускающим проникновения влаги в утеплитель.
• Компенсация теплового удлинения: рассчитывается как ΔL = α·ΔT·L, где α — коэффициент линейного теплового расширения материала трубы. Для ориентировки: α ≈ 1,5·10^-4 1/°C для полиэтилена. Пример: для 100 м трубы при ΔT = 50 °C удлинение ≈ 0,75 м. Компенсировать можно U‑образными петлями, гибкими компенсаторами или специальными упругими узлами.
• Защита кожуха на опорах: применять защитные полосы или пластинчатые седла для предотвращения точечных повреждений внешнего гофрированного кожуха и сохранения теплового зазора между кожухом и трубой.

Рекомендации по укладке надземных и внутренних трасс:

• Для надземной прокладки предусматривать уклон для дренажа и места сбора конденсата.
• Внутри зданий избегать размещения теплоизолированного кожуха в местах высокой температуры или агрессивных паров; в таких местах использовать дополнительную защиту кожуха.
• Все опоры и компенсаторы при монтаже фиксировать до восстановления утепления и герметизации кожуха для контроля их положения и доступности для обслуживания.

Переходы через конструкции, вводы в здания и защитные переходные узлы

Проходы через стены, фундаменты и другие конструкции требуют отдельного узла, обеспечивающего герметичность кожуха, механическую защиту и соблюдение огнезащитных требований:

• Ввод в здание через футляр или гильзу с зазором, заполненным влагонепроницаемой и несжимаемой паковкой или специализированным уплотнителем. Футляр должен быть коррозионно-устойчивым и иметь люк/проходной патрубок для контроля состояния паковки.
• Герметизация кожуха в месте ввода: использование термоусадочных манжет, силиконовых или полиуретановых герметиков и пред формованных манжет, сохраняющих эластичность при температурных изменениях.
• Пожарная изоляция: при проходах через ограждающие конструкции применять огнестойкие уплотнения (цементные ленты, огнезащитные мастики) в соответствии с проектными требованиями по огнестойкости.
• Механическая защита в точках пересечения дорог или путей движения: бетонные футляры, защитные плиты и дополнительные упоры для перераспределения нагрузок. Маркировка трассы и установка предупредительных сигнальных лент над кабелем/трубой при подземной прокладке.
• Контроль герметичности переходного узла: установка контрольных точек сдвоенных манжет или пробковых вводов для проведения тестов на проникновение воды и доступа для ремонта без вскрытия всей трассы.

При проектировании вводов учитывать возможность доступа для ремонта и замены теплоизоляционных манжет и герметиков без демонтажа строительных конструкций.

Эксплуатация, обслуживание и долговечность

Эксплуатационные мероприятия направлены на поддержание герметичности кожуха, целостности внутренней трубы и сохранение теплоизоляционных свойств. Практический набор действий и интервалов:

• Ежегодный визуальный осмотр надземных участков: состояние кожуха, опор, креплений, наличие механических повреждений и следов УФ‑деструкции. Для подземных вводов — проверка колодцев и контроль дренажа 1 раз в год.
• Тепловизионное обследование каждые 3—5 лет или после ремонтов/модернизаций для выявления локальных потер тепло и участков с влажной изоляцией.
• Гидравлические испытания после монтажа и при капитальном ремонте; опрессовка участков после ремонта. Частота испытаний определяется техническими условиями проекта и нормативами сети.
• Проверка на влажность и разложение теплоизоляции в контрольных точках: при обнаружении влаги — извлечение повреждённого участка из кожуха, просушка или замена теплоизоляции, обработка и повторная герметизация кожуха.
• Контроль энергетических показателей сети и учет потерь: резкое изменение тепловых потерь или давления сигнализирует о возможной утечке или ухудшении теплоизоляции.

Факторы, влияющие на срок службы и методы его продления:

• Неправильная укладка (нарушение радиуса изгиба, недостаточная опора) и механические повреждения сокращают ресурс. Контроль при монтаже и соблюдение требований к опорам критичны.
• Проникновение влаги в утеплитель ускоряет коррозию обкладочных элементов и снижает теплоизоляционные свойства. Решения: качественная герметизация стыков, дренажные устройства, проверяемые манжеты на вводах.
• Химическое воздействие со стороны грунта или технологических сред требует подбора совместимых материалов кожуха и дополнительных барьеров (геотекстиль, антикоррозионные покрытия).

Ориентировочный срок службы для систем с гибкой трубой в теплоизолированном кожухе зависит от условий эксплуатации и качества монтажа; при соблюдении требований производителей и регулярном обслуживании он составляет несколько десятков лет. Гарантийные обязательства и точные сроки рекомендуется сверять с технической документацией производителя Флексален и условиями контракта.

Профилактика и инспекция: на что обращать внимание

Регулярная инспекция гибкой трубы Флексален в теплоизолированном кожухе должна быть направлена на поддержание герметичности, теплотехнических характеристик и механической целостности. Частота и объём проверок зависят от условий эксплуатации: для надземных трасс — визуальный осмотр ежемесячно и инструментальная проверка раз в год; для подземных — визуальный контроль на вводах/колодцах и инструментальная проверка не реже одного раза в год; перед отопительным сезоном — обязательная подготовка и проверка работы греющих элементов (если применимы).

• Визуальный контроль кожуха: целостность гофра, трещины, разрывы, деформация, следы механических повреждений и УФ‑воздействия.
• Проверка стыков и вводов: герметичность фитингов и проходных узлов, отсутствие подтёков и следов влаги вокруг уплотнений.
• Контроль состояния теплоизоляции: местное намокание, уплотнение, потеря объёма, появление твердой корки или плесени — признаки нарушения изоляционных свойств.
• Мониторинг температур: замеры температуры среды и наружной поверхности кожуха в контрольных точках для выявления аномалий.
• Проверка опор и креплений: отсутствие провисов, соблюдение шага опор и состояния компенсаторов.
• Проверка функциональности дополнительных систем: греющий кабель, электрические соединения, контуры заземления.
• Документирование: заполнение актов осмотра, фиксация замечаний и характера выполненных работ.

Действие	Инструмент	Критерий приёмки
Визуальный осмотр кожуха	Осмотр, фонарик	Отсутствие разрывов и трещин; локальные повреждения заделаны
Температурный контроль	Термопара, пирометр	Температура поверхности соответствует расчётной + допустимый разброс
Тепловизионный осмотр	Тепловизор	Нет локальных горячих зон и значительных теплопотерь
Проверка на влагу в утеплителе	Влагомер, пробоотбор	Влажность внутри изоляции в пределах нормы, без плесени

Перед вскрытием кожуха и работами по ремонту трассу необходимо обесточить, сбросить давление и соблюсти мероприятия по безопасности.

Частые неисправности и методы их устранения

Типичные дефекты возникают в узлах соединений, в наружном кожухе и в теплоизоляции. При выявлении дефекта важно оценить причину (монтажная ошибка, механическое воздействие, внешние условия) и выполнить ремонт с последующей проверкой герметичности и теплотехнических показателей.

• Протечки на фитингах и переходах
  • Причины: неплотные уплотнения, изношенные муфты, некачественный монтаж.
  • Ремонт: остановка участка, замена уплотнений или фитинга; при необходимости — вырезка и замена секции внутренней трубы с применением оригинальных соединителей.
  • Проверка после ремонта: гидростатическая проба и контроль температурных характеристик.
• Механические повреждения кожуха (протяжённые разрывы, пробоины)
  • Ремонт: локальная заплата из совместимого гофрированного материала или замена повреждённого участка кожуха; при разрушении теплоизоляции — замена секции утеплителя.
  • Контроль: визуальная и термографическая проверка восстановленного участка.
• Намокание и деградация теплоизоляции
  • Причины: нарушение герметичности кожуха, конденсация, сточные воды.
  • Ремонт: удаление и сушка изоляции, устранение источника влаги, повторная изоляция с применением влагозащитных вставок.
  • Проверка: измерение влажности и тепловизионный контроль.
• Замерзание теплоносителя/парциальная блокировка
  • Решения: подключение или восстановление греющего кабеля, организация дренажа или промывки трассы, контроль режима промерзания.
  • После восстановления: испытание давлением и контроль проходимости.
• Провисание и деформация трассы
  • Причины: несоответствие шага опор, подвижность грунта.
  • Устранение: корректировка опор, монтаж дополнительных несущих элементов, установка компенсаторов.

Дефект	Признак	Мера	Контроль после ремонта
Утечка на фитинге	Влажные следы, падение давления	Замена фитинга/уплотнения	Гидростатическая проба
Намокание изоляции	Понижение тепловых показателей, плесень	Демонтаж и замена утеплителя	Измерение влажности, тепловизор
Механическое повреждение кожуха	Видимые разрывы, проникновение грязи	Локальный ремонт или замена кожуха	Визуальный и термо визионный осмотр

Срок службы и гарантийные обязательства производителя Флексален

Срок службы системы «гибкая труба в теплоизолированном кожухе» определяется эксплуатационными условиями: рабочей температурой и давлением, цикличностью нагревов/охлаждений, степенью механических нагрузок и уровнем влаги. При соблюдении правил монтажа и рекомендованного режима эксплуатации ресурс трубопровода обычно оценивается в десятки лет; точные цифры и условия эксплуатации указывает производитель в техническом паспорте.

• Гарантийные документы: технический паспорт, декларация/сертификат соответствия, гарантийный талон — должны указываться при поставке.
• Типичные условия гарантии: ограничение по рабочему давлению и температуре, соблюдение правил монтажа и обслуживания; повреждения, вызванные неправильной эксплуатацией или внешними факторами, обычно не покрываются.
• Что проверить перед покупкой: длительность гарантийного срока, условия аннулирования гарантии, наличие рекомендаций по обслуживанию и требованиям к монтажу.

Рекомендуется вести журнал эксплуатации с данными по давлению, температурам, результатам инспекций и ремонтным работам — это облегчает претензионную работу по гарантии и помогает объективно оценивать состояние трассы.

Теплотехнические показатели и испытания

Ключевые теплотехнические параметры для оценки системы: теплопроводность (λ) утеплителя, суммарное тепловое сопротивление слоя изоляции (R), коэффициент теплопередачи наружной поверхности (U для участка), и линейные теплопотери (Вт/м). Испытания делятся на лабораторные (подтверждают свойства материалов) и полевые — для оценки реальной эффективности изоляции в проложенной трассе.

• Лабораторные показатели: λ при заданной температуре, стабильность размеров и свойств при циклическом нагреве, влагопоглощение.
• Полевые показатели: фактические линейные потери, температурные поля по длине, локальные нарушения изоляции.
• Испытания должны проводиться с учётом эксплуатационного температурного режима и реальных граничных условий (влажность, ветровая нагрузка для надземных трасс и температура грунта для подземных).

Методы измерения теплопотерь и инспекции эффективности утепления

Для практической оценки теплопотерь и оглядки эффективности утепления применяют сочетание энергетических расчётов и инструментальных методов. Выбор метода зависит от требуемой точности и доступности оборудования.

1. Энергетический баланс (классический метод): измеряют массовый расход теплоносителя и перепад температур по участку и рассчитывают теплопотери по формуле


   Q = m · c · ΔT

   где Q — теплопотери (Вт), m — массовый расход (кг/с), c — удельная теплоёмкость (Дж/кг·K), ΔT — разность температур между подачей и обраткой (K). Линейные потери q = Q / L, где L — длина участка. Этот метод даёт надёжную оценку суммарных потерь на участке.

2. Тепловизионный контроль: быстрый инструмент для выявления локальных дефектов изоляции и горячих/холодных зон. Процедура: съёмка при стабильной работе сети, корректировка эмиссивности, сопоставление с эталонными точками. Ограничение: тепловизор даёт относительную информацию по суммарным и количественным теплопотерям.
3. Датчики теплового потока (heat flux): устанавливаются на наружной поверхности кожуха для измерения локального теплового потока. Подход полезен для контроля конкретных узлов и верификации эффективности ремонта. Для точных данных необходима калибровка и учёт контактного сопротивления.
4. Температурные градиенты в изоляции: замеры температур на нескольких глубинах (поверхность кожуха, внутренняя поверхность изоляции, температура трубы) позволяют оценить распределение теплового потока и локальные нарушения теплоизоляции.
5. Лабораторные методы (для материалов): guarded hot plate, измерение λ в стандартных условиях, циклические испытания на старение и влагопоглощение.

Инструменты и их назначение:

Инструмент	Назначение
Потоковый счётчик / расходомер	Измерение массового или объёмного расхода для расчёта Q
Термопары / пирометр	Точечные замеры температур на трубопроводе и кожухе
Тепловизор	Обнаружение локальных дефектов и оценка температурного поля
Датчик теплового потока	Измерение локального теплового потока через поверхность

Последовательность практической проверки эффективности утепления на участке:

1. Зафиксировать эксплуатационные параметры: расход, температуры подачи и обратки, внешние условия.
2. Вычислить суммарные теплопотери по энергетическому балансу и привести к единице длины.
3. Провести тепловизионный осмотр для локализации дефектов.
4. При необходимости установить датчики теплового потока и замерить локальные значения.
5. Сопоставить полученные данные с проектными расчетами и принять решение о ремонте или до изоляции.

Сертификация, стандарты и нормативы (EN, ГОСТ и др.)

При выборе и приёмке гибкой трубы Флексален в теплоизолированном кожухе проверяйте комплект документов и соответствие конкретным нормам. Основные типы документов и испытаний, которые следует требовать у поставщика:

• сертификат соответствия (CE для рынка ЕС, EAC для Евразийского экономического союза или национальный ГОСТ/РСТ);
• технический паспорт и декларация/сертификат производителя с указанием материалов, диапазона рабочих температур и давлений;
• протоколы испытаний материала внутренней трубы (механические свойства, стойкость к температуре, газопроницаемость для PEX), теплоизоляции (коэффициент теплопроводности λ) и наружного кожуха (УФ-стойкость, ударная прочность);
• документы о санитарно‑эпидемиологическом заключении или допуске для применения в системах горячего/холодного водоснабжения (при применении для питьевой воды);
• сертификаты системы менеджмента качества производителя (ISO 9001) и подтверждение заводского контроля производства (FPC — factory production control), если они предъявляются.

Примеры применимых стандартов и направлений их проверок (приведены как ориентиры; конкретика зависит от конфигурации системы):

Область	Норматив/направление проверки
Материал внутренней трубы	EN ISO 15875 (PE‑X — требования для пластмассовых труб в системах горячего и холодного водоснабжения), национальные ГОСТы для полибутилена/полиэтилена
Теплоизоляция	методики измерения λ и теплового сопротивления (EN 12667 / EN 12664 или их аналоги), требования по паропроницаемости
Защитный кожух и внешняя оболочка	испытания на УФ‑стойкость и механическую прочность (нормы по циклам старения и ударопрочности), требования по устойчивости к агрессивным средам
Пожарная безопасность	классификация по реакции на огонь (EN 13501‑1 или национальные требования к классу горючести)
Гидравлические параметры и прочность	давление эксплуатации и испытательное давление (гидростатическая проба), показатели прочности при температурных циклах

Практические рекомендации по документам:

• при заказе запросите оригиналы протоколов испытаний на конкретную партию; убедитесь, что испытания выполнены аккредитованной лабораторией;
• проверьте наличие маркировки и сопроводительных знаков (CE, EAC) — маркировка должна соответствовать прилагаемым документам;
• если труба применяется в системах теплоснабжения, требуйте данные по долговременной температурной нагрузке и по динамическим циклам нагрева/охлаждения;
• для использования в питьевом водоснабжении просите санитарно‑эпидемиологические заключения или эквивалентные документы.

Контроль при поставке: комплект сертификатов + технический паспорт + протоколы испытаний (теплопроводность, гидростатическая проба, УФ‑испытание) — минимальный набор для ввода в эксплуатацию теплопровода в утеплителе.

Антикоррозионная защита и механическая устойчивость

Гибкая труба Флексален внутри теплоизолированного кожуха не подвержена внутренней коррозии, но антикоррозионные и механические мероприятия важны для защитной оболочки, фитингов, опорных и стыковых узлов. В проекте указывают требования к устойчивости кожуха, способам защиты металлических элементов и мероприятиям по предотвращению механических повреждений.

• защита фитингов и переходов: антикоррозионные покрытия для металлических переходников и муфт (порошковая окраска, полиуретановые покрытия, оцинковка), применение нержавеющих материалов в агрессивных условиях;
• механическая прочность кожуха: выбор материала и толщины наружного гофрированного кожуха в зависимости от условий прокладки (механические нагрузки, давление грунта, возможная вибрация);
• механическая защита трассы: песчаная подушка и уплотнённая обратно засыпка, защитные футляры на пересечениях, бетонные или асфальтобетонные пролёты в местах проезда техники;
• защита от химии: подбор материалов кожуха и наружных покрытий с учётом агрессивности грунта и возможных химикатов (лабораторная оценка стойкости материала кожуха к конкретным реагентам);
• организация опор и компенсаторов для надземных участков: расчёт шагов опор, применение направляющих и термокомпенсаторов для контроля положения и предотвращения повреждений при температурных деформациях.

Для оценки механической устойчивости указывайте в тех задании требуемые показатели: допустимая нагрузка на внешнюю оболочку, сопротивление точечному удару, допустимый уровень осадки грунта и ударные нагрузки при возможных проездах транспорта. При проектировании подземных участков учитывают класс нагрузки грунта и, при необходимости, предусматривают дополнительные защитные конструкции.

Защита от УФ, химического воздействия и механических повреждений

Внешний кожух должен обеспечивать долговременную защиту от ультрафиолета, химических агентов и механических воздействий. Практические требования и меры:

• УФ‑стойкость: выбирайте кожух с УФ‑стабилизацией материалов или дополнительным УФ‑покрытием для участков надземной прокладки. Производитель должен предоставить данные по испытаниям на старение (циклы УФ‑облучения) и изменение механических свойств после испытания.
• Химическая стойкость: при прокладке в агрессивных грунтах проверяйте совместимость полимерного кожуха с агрессивными солями, нефтепродуктами и кислотами. При необходимости используйте дополнительную внешнюю химически стойкую оболочку или футляр из другого материала.
• Механическая защита: для подземной прокладки предусматривают песчаную подушку и защитную гофру достаточной толщины; для пересечений с дорогами — стальной или бетонный футляр. На переходах через стены и вводах применяют манжеты и жёсткие патрубки для предотвращения концентрации нагрузок.
• Защита соединений: соединительные узлы и места ввода в здания должны иметь жесткую защиту и дополнительную герметизацию, чтобы исключить механическое повреждение и попадание влаги в теплоизоляцию.

Рекомендации по монтажу для снижения риска повреждений:

1. при перемещении бухт и протяжке используйте ролики и направляющие, избегайте перетирания и зажимов;
2. на прямых участках обеспечьте минимальный радиус изгиба, указанный в паспорте (не принуждайте трубу к более жесткому изгибу);
3. обозначьте трассу предупредительной лентой и установите ограждения в местах ремонта/траншей для снижения риска механических повреждений третьими лицами.

Примеры применения и кейсы: труба в утеплителе для разных задач

Ниже — практические примеры применения гибкой трубы Флексален в теплоизолированном кожухе с указанием ключевых проектных требований и типичных решений.

• магистральные теплосети низкого и среднего давления в районах с ограниченной транзитной доступностью: используется предизолированная конструкция с гофрированным наружным кожухом, при прокладке в грунте — песчаная подушка, проверка тепловых потерь и толщина утеплителя по теплотехническому расчёту;
• подведение тепла к отдельным зданиям и котельным: гибкая труба в кожухе прокладывается в траншее или по поверхности на опорах; применяются компенсаторы и утеплённые вводы в здание с герметичными стыками;
• промышленные участки с агрессивной средой: применяется усиленный кожух и химически стойкая арматура, все металлические элементы защищены антикоррозионным покрытием или заменены на нержавеющие;
• временные и сезонные разводки (строительные площадки, временные отопительные контуры): преимущества гибкости и быстрой укладки, обязательное использование защитных футляров в местах повышенной механики и периодическая проверка герметичности.

Использование трубы в утеплителе в подземной прокладке

Подземная прокладка — одна из наиболее распространённых конфигураций для теплоизолированных гибких труб. Основные проектные и монтажные требования:

• трассу проектируют с учётом глубины промерзания грунта, уровней залегания других коммуникаций и эксплуатационных нагрузок; глубина засыпки и класс нагрузки определяются местными нормативами;
• траншея: стандартная последовательность — подготовка дна, укладка песчаной подушки (слой 10—30 см в зависимости от условий), размещение трубы, контроль радиусов изгиба, засыпка мелкозернистым материалом и окончательное уплотнение;
• защита от механических нагрузок: при пересечениях дорог или мест скопления техники применяют жёсткие футляры (стеклопластик, сталь, бетон); при локальных утяжелениях — дополнительный щитовой или бетонный защитный слой;
• герметизация концов кожуха: манжеты и уплотнения на вводах в камеры и здания, дренаж и вентиляция в смотровых колодцах для предотвращения накопления влаги внутри кожуха;
• термо технические расчёты: определение требуемой толщины утеплителя на основе допустимых теплопотерь, температуры теплоносителя и длины трассы; при длинных участках предусматривают контрольные пробивки и компенсаторы тепловых расширений;
• контроль качества при укладке: визуальный осмотр кожуха на целостность, проверка маркировки, измерение глубины заложения и соответствие геометрии трассы проекту.

Чек‑пункты при приёмке подземного участка:

Проверка	Цель
визуальный осмотр кожуха и торцевой герметичности	исключить попадание грунта и влаги в утеплитель
сверка маркировки труб с документами	подтвердить соответствие партии заявленным характеристикам
проверка глубины и уплотнения обратной засыпки	обеспечить требуемую механическую защиту и теплоизоляцию
гидростатическая проба по проекту	проверить герметичность и прочность ответвлений/стыков

Примеры для надземной прокладки и внутренних инженерных сетей

Для надземной прокладки гибкая труба Флексален в теплоизолированном кожухе используется в наружных распределительных линиях, мостовых переходах, на эстакадах и стенах зданий. Стандартные решения включают монтаж на хомуты с антивибрационными прокладками, монтажные опоры с расчетом на температурные удлинения и защиту кожуха от УФ и механических повреждений. В проектах надземной прокладки важно предусмотреть температурные компенсации через изгибы или компенсаторы и защиту участков с возможными ударами или сколами.

Для внутренних инженерных сетей гибкие изолированные трубы применяют в подводах к котельным, распределительным шкафам, в системах теплоснабжения этажей и магистральных обходах. Требуются противопожарные проходки, шумоизоляция в местах пересечения жилых и технических зон, а также доступные точки обслуживания (ревизионные лючки, пробоотборные штуцеры). При монтаже внутри здания обращают внимание на совместимость кожуха с внутренней отделкой и требования к пожарной безопасности.

• Типовые конструктивные меры для надземной прокладки: дополнительные защитные кожухи в зонах удара, опоры с изоляторами, разметка и ограждения.
• Типовые требования для внутренних сетей: противопожарные вставки, акустические уплотнения, доступность точек обслуживания.

Стоимость, экономическая эффективность и окупаемость

Оценка стоимости и окупаемости должна учитывать не только цену материала за метр, но и комплекс расходов в жизненном цикле: монтаж, подготовительные работы, испытания, эксплуатационные потери тепла и затраты на обслуживание. Для предварительной оценки используют простую формулу:

Дополнительные инвестиции = стоимость изолированной трассы — стоимость базовой трассы; годовая экономия = снижение теплопотерь × стоимость теплоносителя/энергии; срок окупаемости = дополнительные инвестиции / годовая экономия.

Важно включать в расчёт косвенные расходы: снижение простоев при ремонтах из‑за меньшего числа соединений, экономию на восстановительных работах в городских условиях и возможные штрафы за несоответствие нормативам. Для точного расчёта используют теплотехнический расчёт потерь по длине трассы и реальные тарифы на энергию.

Сравнение с альтернативными решениями: неизолированные трубы и секционные утепления

Ключевые сравниваемые параметры: тепловые потери, скорость и стоимость монтажа, количество стыков, долговечность и требования обслуживания. Ниже — компактная таблица для оперативного сравнения.

Критерий	Неизолированная труба	Секционное утепление (после прокладки)	Гибкая труба в теплоизолированном кожухе
Теплопотери	Высокие	Зависит от качества монтажа; возможны мостики холода	Низкие при правильном исполнении и герметичных стыках
Монтажная скорость	Высокая (по материалу), затем требуется утепление	Дополнительное время и трудоёмкость на месте	Высокая: заводская сборка уменьшает объём работ на объекте
Количество стыков	По конструкции трубы	Плюс стыки утеплителя — риски неплотностей	Минимальное число стыков, герметичные решения
Обслуживание	Простое, но тепловые потери и коррозия выше	Необходима инспекция стыков и восстановления изоляции	Меньше ремонтных работ; требуется проверка кожуха и уплотнений

Выбор зависит от приоритетов: если важна минимальная стартовая стоимость и есть возможность регулярного обслуживания — возможно использование секционного утепления. Если важны энергоэффективность, снижение числа стыков и быстрый ввод в эксплуатацию — целесообразна заводская теплоизолированная труба.

Факторы, влияющие на цену: логистика, комплектующие и монтаж

Основные позиции, формирующие итоговую цену проекта:

• Материал трубы и тип теплоизоляции (толщина, плотность, теплопроводность).
• Материал и конструкция внешнего кожуха (гофрированный ПЭ, гладкий HDPE, стальной кожух) — влияет на стойкость и цену.
• Комплектующие: фитинги переходного типа, адаптеры, манжеты, монтажные хомуты, ревизионные узлы и термодатчики.
• Монтажные работы: подготовка трассы, опоры, анкеровка, сварка/соединение, наладка и испытания.
• Логистика: длина поставки, упаковка, необходимость спецтранспорта и место хранения на объекте.
• Дополнительные требования проекта: противопожарные вставки, шумоизоляция, системы обогрева, сертификация и лабораторные испытания.
• Объём заказа и сроки — мелкие партии и срочные поставки повышают цену.

При составлении сметы рекомендуется выделять отдельными строками стоимость материалов, монтажных работ, испытаний и риска (непредвиденные работы). Это упростит сравнение предложений и расчёт окупаемости.

Комплектующие, аксессуары и дополнительные опции

Набор комплектующих должен соответствовать типу трассы и условиям эксплуатации. Обязательные и часто используемые элементы:

• Фитинги и переходные муфты: пресс‑, резьбовые и специальные адаптеры для подключения к стальным/чугунным коллекторам.
• Теплоизоляционные манжеты и герметизирующие вставки для стыков и проходов через стену.
• Концевые заглушки и уплотнения кожуха — для защиты от влаги и проникновения грунта при подземной прокладке.
• Опоры, подвесы и хомуты с антикоррозионным покрытием и виброразвязкой.
• Греющие кабели и системы контроля температуры — для зон с риском промерзания.
• Штуцеры для измерений и продувки, пробоотборные устройства, контрольные датчики давления и температуры.
• Переходные узлы и фасонные элементы (изгибы, тройники) в заводском исполнении для уменьшения количества работ на объекте.

Комплектующий	Назначение
Теплоизоляционная манжета	Уплотнение стыков, снижение тепло мостов
Греющий кабель	Защита от замерзания в климатических зонах
Ревизионный лючок	Доступ к узлам для инспекции и ремонта

При заказе комплектующих уточняют совместимость по диаметру и материалам, способ крепления и требования по испытаниям. Предпочтительны заводские решения для критичных переходов — они снижают количество работ на объекте и риск ошибок при монтаже.

Фитинги, переходы и теплоизоляционные манжеты

Фитинги и переходные элементы для гибкой трубы Флексален должны обеспечивать надежное гидравлическое соединение, сохранение теплоизоляции в местах стыка и герметичное внешнее покрытие. Практически применяются следующие типы решений:

• Компрессионные и обжимные фитинги для полиэтиленовых/полибутеновых труб — применяются при стыковке в пределах квартирных разводок и ответвлений; требуют соблюдения контрольных зазоров и правильной оснастки при обжиме.
• Пресс‑ и надвижные фитинги — используются для быстрого монтажа с минимальным инструментом; пригодны для массовой сборки на стройплощадке.
• Переходные патрубки и адаптеры — для сопряжения с металлическими элементами, арматурой и запорной арматурой. Предпочтительны изделия с изоляционными вкладышами для предотвращения коррозии контактных поверхностей.
• Теплоизоляционные манжеты и пред формованные втулки — жестко фиксируют теплоизоляцию в местах фитингов, минимизируют тепловые мосты и облегчают монтаж кожуха. Важно подбирать манжеты по наружному диаметру фитинга и толщине утеплителя.
• Герметизирующие элементы: уплотнительные кольца, бутиловые ленты, термостойкие мастики, термоусадочные гильзы — применяются для обеспечения влагонепроницаемости и механической защиты узлов.

Рекомендации при выборе и монтаже:

• Использовать фитинги и манжеты от одного производителя или проверять совместимость по материалу, температурному классу и степени деформации.
• В местах перехода труб на металлические элементы прибегать к электроизоляции или пластиковым адаптерам, чтобы исключить контактное корродирование.
• При монтаже утеплителя вокруг фитинга применить пред формованные элементы с перекрытием не менее 50 мм и герметизацию стыков бутилом или силиконовой мастикой.

Пример записи в спецификации: «Манжета теплоизоляционная для муфты, полиэтилен ППУ, наружный кожух PE гофр., диаметр по фитингу 40/32, температура эксплуатации до +95 °C, комплект на 1 узел».

Греющие кабели и системы защиты от замерзания

Выбор системы подогрева зависит от способа прокладки и требований по минимальной температуре в трубопроводе. Основные варианты:

• Саморегулирующиеся нагревательные кабели — изменяют мощность в зависимости от температуры и безопаснее при локальном перегреве. Подходят для участков с переменной температурой среды.
• Постоянной мощности (резистивные) — дают стабильную линейную мощность (Вт/м); требуют контролируемого управления и защиты от перегрева при замыкании на себя.
• Кабель внутри защитной гофры (в пучке с трубой) — применяют при наружной прокладке в холодных районах; обеспечивает прямой подогрев теплоносителя и быстрый ответ системы.
• Нагревательные ленты на поверхности кожуха — используют для дополнительной защиты вводов и узлов, где прокладка кабеля в плотной изоляции невозможна.

Требования к проектированию и монтажу:

• Расчет мощности выполняется исходя из минимальной ожидаемой температуры воздуха/грунта и допустимого падения температуры теплоносителя. Для предотвращения замерзания обычно выбирают 10—40 Вт/м в зависимости от условий.
• Обязательная автоматика: термостат/контроллер, температурные датчики в критических точках, УЗО/автоматика защиты по току. Для длинных трасс — деление на электрические секции с отдельными линиями питания.
• Прокладка и крепление кабеля строго по инструкции производителя: соблюдение минимального радиуса изгиба, крепления через заданные промежутки и изоляция мест соединений (герметичные коробки, термоусадочные гильзы).
• Проведение испытаний сопротивления, контроля изоляции и проверки работы автоматики до изоляции наружного кожуха.

Документация, гарантия и процесс покупки

Как проверять сертификаты и технический паспорт

При приеме материалов и комплектующих проверять следующие документы и соответствие фактических данных в изделиях:

• Технический паспорт изделия (TDS): рабочие давления и температуры, допустимые среды, материал внутренней трубы и теплоизоляции, масса и маркировка по длине.
• Сертификат соответствия или декларация (CE, ГОСТ, ТР ТС/ЕАЭС и т.д.), копии протоколов испытаний на механические свойства, гидростатическое испытание и теплотехнические параметры.
• Сертификат системы заводского контроля (Factory Production Control) и информация о партии/серии (номер лота, дата производства) для отслеживаемости.
• Инструкции по монтажу и эксплуатации: требования к подготовке стыков, режимы гидростатических испытаний, рекомендации по хранению и транспортировке.

Проверки на площадке:

• Соответствие маркировки на трубе данным в паспорте (маркировка длины, тип, дата производства, партия).
• Наличие печатей и подписей в сертификатах, срок действия документов и соответствие нормативам, применимым в регионе проекта (указать ссылку на требуемый стандарт в контракте).
• Запросить образцы протоколов испытаний по требованию заказчика для критических узлов (печатные копии или доступ в электронный реестр производителя).

Процесс заказа: составление спецификации, логистика и страхование поставки

Рекомендуемый порядок действий при оформлении заказа и приемке поставки:

1. Составление спецификации: указывать точные обозначения (марка Флексален, диаметр внутренней трубы, толщина теплоизоляции, тип наружного кожуха, длина бухты/трубы, комплект фитингов и манжет, требования к электрическим кабелям). Прописывать температурные классы и требуемые стандарты соответствия.
2. Уточнение условий поставки: упаковка, паллетирование, допустимая нагрузка при стеке, максимальный радиус изгиба при транспортировке, способ компрессии утеплителя.
3. Согласование сроков изготовления и поставки, этапов контроля качества на заводе (при необходимости — инспекция третьей стороной до отгрузки).
4. Логистика: выбирать транспорт с учетом длины элементов, предусмотреть промежуточное хранение в сухом месте; в документах указать условия разгрузки и ответственных за сохранность товара.
5. Страхование поставки: покрытие транспортных рисков, повреждений при погрузочно‑разгрузочных работах и форс‑мажор. В контракте указать стоимость замены и порядок предъявления претензий (фото, акт вскрытия упаковки, протокол осмотра при приемке).

Рекомендуется включать в контракт пункт о гарантийном сроке, начале отсчета гарантии (дата монтажа/ввода в эксплуатацию или дата отгрузки) и условиях аннулирования гарантии (неправильный монтаж, отсутствие протоколов приемки).

Контроль качества при приёмке и ввод в эксплуатацию

Требования при приемке и пуско-наладке должны быть прописаны в проектной документации и контракте. Ключевые этапы контроля качества:

Этап проверки	Метод	Критерии принятия
Визуальный осмотр поставки	Осмотр упаковки, маркировки, целостности наружного кожуха и фитингов	Отсутствие механических повреждений, соответствие маркировки паспорту
Измерение геометрии	Измерительная лента, штангенциркуль для наружного диаметра и толщины стенки	Соответствие допускам в техническом паспорте
Гидравлическое испытание	Гидростатическая проба на участке/узле	Давление и выдержка по проекту (обычно 1,5× рабочее давление), отсутствие потерь давления и течей
Испытание теплоизоляции	Замер температуры поверхности и/или тепловизионная съемка после прогрева	Соответствие расчетным теплопотерям, отсутствие холодных зон на стыках
Электрические испытания (при наличии подогрева)	Измерение сопротивления, проверка УЗО/защиты	Параметры в допуске производителя, корректная работа автоматики

Дополнительные требования:

• Составление протоколов приемки с подписями поставщика, монтажной организации и заказчика; прикрепление фотоматериалов и результатов измерений.
• Проведение промывки и продувки системы перед вводом в эксплуатацию, контроль качества воды, удаление посторонних частиц и воздуха.
• Фиксация гарантийного акта ввода в эксплуатацию, где указывается дата начала гарантии, перечень выполненных испытаний и замечания (если есть).
• Архивирование всей входящей документации (сертификаты, паспорта, протоколы испытаний) в составе эксплуатационной документации объекта.

Пусконаладочные испытания: гидростатическая проба, промывка и продувка

Гидростатическая проба, промывка и продувка — последовательные операции, обеспечивающие герметичность, чистоту и готовность трубы Флексален в теплоизолированном кожухе к эксплуатации. Приведённые ниже требования носят практический характер; окончательные значения давления, длительности и критерии приёма приводятся в проектной документации и в техническом паспорте поставщика трубы.

Гидростатическая проба — порядок и ключевые параметры

1. Подготовка: закрыть все выпуски и контрольно-измерительные точки, обеспечить доступ к кранам для контроля. Перед испытанием теплоизоляция и кожух в зоне стыков и вводов должны быть обеспечены так, чтобы не мешать визуальному осмотру соединений (при необходимости временно открыть участки кожуха).
2. Заполнение: заполнять систему водой без воздуха (выпуск воздуха через верхние точки). Температура воды при испытании должна быть близка к температуре окружающей среды; значительное отклонение влияет на деформацию ПЭ и показания давления.
3. Нарастание давления: увеличить давление плавно, без ударных воздействий, до проектного тестового значения. Рекомендуемое практическое правило — тестовое давление равное 1,2—1,5×рабочего давления (но не выше максимально допустимого по паспорту изделия и маркировке PN; для труб PN10/PN16 это, соответственно, до 10 или 16 бар).
4. Длительность: выдержать заданное давление не менее 30—60 минут для визуальной проверки на течи; для финальной приёмки обычно проводят долговременную выдержку 2 часа и/или по проекту. Важна фиксация начального и конечного давления.
5. Критерии приёма: отсутствие видимых течей, деформаций и местных прогибов; стабильность давления в пределах допустимого падения (фиксируется в протоколе). Конкретный допустимый перепад давления следует брать из проектной документации; при отсутствии указаний — падение не более 5 % от начального за время выдержки.
6. Регистрация результатов: фиксировать начальное давление, температуру воды, время выдержки и конечное давление; при обнаружении отклонений — проводить локализацию и повторную пробу после устранения дефектов.

Промывка и продувка

• Порядок промывки: промывать трассу с расходом, обеспечивающим турбулентный режим в сечении трубы, до тех пор, пока вода не станет прозрачной и не исчезнут механические загрязнения. Для сетей горячего водоснабжения и отопления промывка производится до удаления окалин, грязи и опилок, до прозрачности и стабильных показаний параметров (рН, электропроводность при необходимости).
• Технология продувки воздуха: продувка осуществляется водяным стоком (вытеснение воздуха водой) через верхние точки системы; при необходимости используют вакуум-насосы на закрытых контурах. Не рекомендуется применять сжатый воздух для проверки герметичности пластиковых труб из-за опасности разрыва и травм.
• Обработка контура после промывки: при системах отопления и теплоснабжения после промывки заливают рабочую среду с антикоррозионными и ингибирующими добавками в соответствии с проектом; контролируют растворённый кислород и содержание примесей.
• Контроль качества промывки: визуальная оценка, отбор проб для анализа (при необходимости) и фиксация параметров воды в протоколе промывки.

Проверки проводить в соответствии с проектной документацией и требованиями изготовителя; любые отклонения фиксировать и устранять до передачи системы в эксплуатацию.

Документы и протоколы приёмки: что сохранять в проектной документации

Приёмочные документы служат основанием для ввода в эксплуатацию и гарантийных обязательств. Список документов должен быть согласован в контракте, но минимум включает следующие позиции.

Документ	Назначение	Рекомендуемый срок хранения
Протокол гидростатического испытания	Фиксация давления, времени, температуры и результатов испытания	В течение гарантийного срока; как минимум до окончания строительной приёмки
Акт промывки и продувки	Подтверждение очистки трассы и качества заполнения	В течение гарантийного срока
Сертификаты и декларации изготовителя на трубу, фитинги и утеплитель	Подтверждение соответствия материалов требованиям проекта и стандартам	Постоянно в составе ОПД (проектной документации)
Технический паспорт и монтажные инструкции производителя	Руководство по эксплуатации, пределы допустимых нагрузок, требования к монтажу	Постоянно
Акты скрытых работ и акты на монтаж кожуха	Подтверждение правильного выполнения работ до засыпки или закрытия	Не менее гарантийного срока
Акт ввода в эксплуатацию с подписями ответственных лиц	Окончательное документальное подтверждение готовности системы к эксплуатации	Постоянно
Акты о дефектах и их устранении	Фиксация обнаруженных несоответствий и мероприятий по их устранению	До полного завершения гарантийных обязательств
Фотоматериалы и схемы «as-built»	Документирование фактического выполнения трассы, узлов и вводов	Постоянно
Протоколы калибровки и поверки приборов	Подтверждение достоверности измерений при испытаниях	В соответствии с регламентом на приборы

Формат и содержание протоколов должны включать: наименование объекта, участок трассы, дату и время проведения, состав бригады, начальные и конечные параметры испытания, выявленные замечания и подписи ответственных. Все документы вносятся в исполнительную документацию и передаются заказчику при оформлении акта ввода в эксплуатацию.

Часто задаваемые вопросы (FAQ) по Флексален и теплоизолированному кожуху

• Можно ли проводить гидростатическую пробу воздухом?
  Не рекомендуется. Испытание сжатым воздухом на пластиковых трубах опасно из‑за риска разрыва и травм. Используют воду или инертные жидкости при согласовании с проектом и изготовителем.
• Какая тестовая температура должна быть при испытаниях?
  Температура воды должна быть близкой к окружающей, чтобы избежать температурной деформации полиэтилена. Конкретный интервал указывается в паспорте; при отсутствии данных — проводить при температуре 10—25 °C.
• Нужны ли вентиляционные и доступные точки в кожухе?
  Да. В местах монтажа обязателен доступ к стыкам и точкам отбора для контроля, а также предусмотрены вентиляционные и дренажные точки для удаления влаги и вентиляции полости кожуха при необходимости.
• Можно ли использовать стандартные металлические фитинги?
  Совместимость материалов должна подтверждаться производителем. При соединении ПЭ/PEX с металлом используют специально разработанные переходные фитинги и компенсаторы, обеспечивающие электрохимическую и механическую совместимость.
• Как защитить трубу от замерзания в холодных районах?
  Комбинация теплоизоляционного кожуха и электрических греющих кабелей с автоматическим регулятором обеспечивает защиту; схема подбирается с учётом глубины промерзания и минимальной температуры наружного воздуха.
• Какие виды дефектов наиболее типичны и как их локализовать?
  Частые проблемы — механические повреждения при монтаже, неплотность фитингов, забитые загрязнения. Локализация: визуальный осмотр, измерение падения давления, промывка с контрольными отборами, тепловизионная съёмка для поиска холодных мест в утеплении.
• Как часто требуется инспекция теплоизолированного кожуха в эксплуатации?
  Рекомендуется визуальная инспекция внешнего состояния и контроль точек ввода/вывода не реже раза в год; более частые проверки — при экстренных температурах или после сезонных пусков.
• Можно ли укладывать Флексален в земле без кожуха?
  Укладка без теплоизолированного кожуха возможна в зависимости от проекта, но для теплоснабжения и горячего водоснабжения обычно требуется теплоизоляция и защитный кожух для снижения теплопотерь и защиты от внешних воздействий.

Чек‑лист при выборе и монтаже гибкой трубы в утеплителе

1. Проверка технического паспорта трубы и соответствие рабочим параметрам сети (давление, температура, химия сред).
2. Выбор типа утеплителя и толщины теплоизоляции по теплотехническому расчёту и условиям прокладки.
3. Подбор кожуха по механической и химической стойкости (коррозия, УФ, агрессивная среда).
4. Проверка сертификации и комплектности: сертификаты материалов, фитингов, соединителей.
5. Согласование точек ввода/вывода, доступных участков и мест для контроля и ремонта.
6. Организация доставки и условий хранения на объекте (защита от механических повреждений, температурные ограничения).
7. Подготовка трассы: удаление острых предметов, планирование опор и компенсаторов.
8. Проверка и подготовка инструментов и средств для герметизации и соединений (фитинги производителя, сварка/плоско приварные соединители при необходимости).
9. Контроль правильности укладки внутри кожуха: избегать перегибов, местных пережимов и контакта с кромками кожуха.
10. Обеспечение вентиляции и дренажа полости кожуха при проектировании.
11. Монтаж опор и компенсаторов по расчёту тепловых удлинений.
12. Проведение предварительной промывки перед окончательной сборкой узлов и подключением оборудования.
13. Проведение гидростатической пробы по проекту с фиксацией протоколов и температур.
14. Проверка отсутствия подтёков после снятия тестового давления, повторная герметизация стыков при необходимости.
15. Заполнение и кондиционирование рабочей среды (антифриз/ингибиторы) при системах отопления.
16. Установка и проверка защитных элементов: греющий кабель, термостат, контролирующие приборы.
17. Контроль и приёмка теплоизоляции и внешнего кожуха: целостность, отсутствие пропусков, плотность соединений.
18. Оформление полного пакета приёмочных документов и занесение «as-built» схем в исполнительную документацию.
19. Планирование регламентных осмотров и составление графика техобслуживания на ближайший год.
20. Обучение эксплуатационной бригады основным пунктам обслуживания и действиям при аварии (места перекрытия, аварийные точки доступа).
