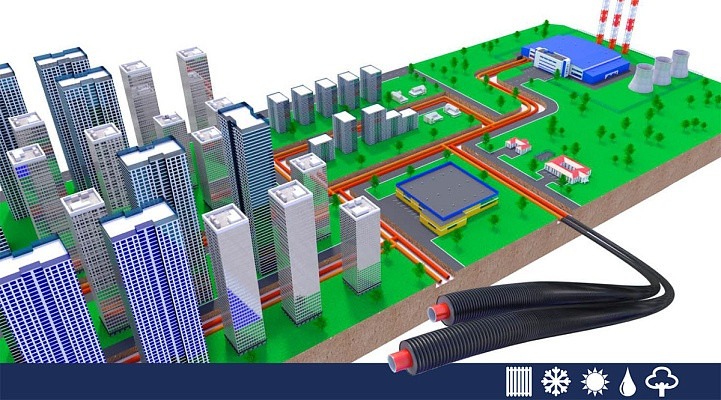

Готовые теплотрассы Флексален обзор решений и технические характеристики

Готовые теплотрассы: обзор решений и преимущества

Типовые варианты готовых теплотрасс включают секционные модульные блоки, бухтовые предварительно изолированные трассы и сборные «сэндвич»-пакеты с двумя трубопроводами в общей оболочке. Основные преимущества по отношению к традиционной на-месте сборке:

• Сокращение объёма монтажных работ на объекте: заводская сборка и пусконаладка снимают часть трудоёмких операций в полевых условиях.
• Повышенное качество стыков и изоляции: сварные и клеевые соединения выполняются в контролируемых условиях, обеспечивая устойчивые теплотехнические характеристики.
• Уменьшение теплопотерь и локальных дефектов: единый заводской контроль параметров плотности и толщины изоляции.
• Стандартизация комплектов: упрощение логистики, комплектовка арматурой и переходами под конкретный проект.

Ограничения готовых решений: необходимость учета транспортных габаритов и грузоподъёмности, привязки к проектной геометрии и ограниченная гибкость при изменениях трассы. Перед выбором готовой теплотрассы следует уточнить совместимость модулей с проектной трассой и условиями прокладки.

Ассортимент готовых теплотрасс Флексален

Линейка Флексален включает заводские решения для распределительных и магистральных участков, предлагая различные конфигурации трубы в изоляции и комплектующих. В ассортимент входят одно- и двухтрубные сборки, секционные блоки и бухтовые варианты с заводской герметизацией оболочки.

• Материалы несущих труб: полиэтиленовые (PE), многослойные и металлические исполнения — выбор зависит от рабочей температуры и давления.
• Изоляция: вспененный полиуретан (ППУ) стандартной плотности, возможна усиленная изоляция для глубоких закладок.
• Наружная оболочка: полиэтиленовая или стальная защитная оболочка с антикоррозионной обработкой и опциями УФ-стабилизации.
• Компоненты поставки: заводские муфты, компенсаторы, запорная арматура, термоизоляционные манжеты и маркировка.

При выборе конкретной модели Флексален учитывают три ключевых параметра: тепловую нагрузку участка, условия прокладки (грунт, глубина, наличие траншей или бесканальной прокладки) и требования к периоду эксплуатации. Типичная практическая проверка ассортимента выглядит как чек-лист:

• соответствие диаметров и пропускной способности проекту;
• наличие необходимых фитингов и арматуры в комплекте;
• возможность заводского тестирования узлов под рабочее давление;
• условия транспортировки и длина модулей для логистики на объекте.

Поставщик обычно предоставляет паспорт изделия с описанием материалов, значений теплопотерь и допустимых режимов эксплуатации — эти данные следует использовать при сравнении вариантов.

Модификации и типоразмеры Флексален

Модификации Флексален включают стандартные типоразмеры для распределительных сетей и усиленные исполнения для магистральных трасс. По конструкции встречаются:

• однотрубные модули для небольших распределительных ответвлений;
• двухтрубные (паровоздушные) исполнения с общей оболочкой для обратной и прямой магистрали;
• модули с центральным расположением несущих труб и сдвинутыми компоновками для уменьшения поперечного сечения.

Рекомендация: уточняйте в паспорте изделия типоразмерный ряд по номинальным диаметрам и расчетный тепловой поток — это влияет на гидравлический расчёт и выбор компенсаторов.

Типичные диапазоны типоразмеров у производителей подобных систем покрывают малые распределительные диаметров до средних магистральных; при проектировании ориентируйтесь на паспортные данные и требуемую пропускную способность, а вопросы по минимальному радиусу изгиба и длинам модулей решайте с поставщиком до заказа.

Комплектация и опции поставки

Готовая теплотрасса поставляется как комплект заводской сборки. Стандартная комплектация включает:

• внутренние трубопроводы (труба подачи и обратки) с заводской пенополиуретановой изоляцией;
• наружная защитная оболочка (обычно ПЭ/ПВД или ПЭ-риппл);
• муфты и заводские фитинги для стыковки участков;
• запорная арматура и монтажные отводы по спецификации;
• паспорт изделия, протоколы гидравлических испытаний и сертификаты качества;
• маркировка и упаковка для транспортировки.

Опции поставки, которые заказывают чаще всего и имеют практическое значение при монтаже и эксплуатации:

При заказе необходимо указать требуемые рабочие параметры (температура, давление), тип грунта, наличие автомобильной нагрузки и желаемую длину заводских блоков. Эти данные определяют набор опций, упаковку и способ транспортировки. Время изготовления и стоимость изменяются в зависимости от комплектации и степени заводской готовности.

Примечание: поставка без необходимых опций (например, без изоляции нужной толщины или без защитной оболочки для проезда) приведёт к удорожанию монтажа и к необходимости дополнительных работ на объекте.

Конструкция и материалы: труба в изоляции и защитные слои

Типовая конструкция готовой теплотрассы состоит из трёх основных слоёв: несущих трубопроводов, теплоизоляции и внешней защитной оболочки. Между слоями могут располагаться дополнительные барьеры и элементы механической защиты в зависимости от условий эксплуатации.

• Несущие трубы: парная конструкция (подача/обратка) из выбранного материала, размещённая с технологическим расстоянием и фиксирующими элементами.
• Теплоизоляция: жесткая пенополиуретановая (ППУ) прослойка, формуемая на заводе вокруг труб. ППУ обеспечивает низкий коэффициент теплопроводности и жёсткость конструктивного блока.
• Наружная оболочка: цельная гофрированная или гладкая ПЭ-оболочка, служащая барьером от влаги и механического воздействия. В вариантах с повышенными требованиями применяют стальные или композитные защитные элементы.

Дополнительные защитные элементы:

• влагозащитные и диффузионные барьеры (ленты, парафиновые пропитки) для предотвращения проникновения влаги в изоляцию;
• коррозионные покрытия и внутренние подкладки для стальных труб (эпоксидные, полиэтиленовые вкладыши);
• броневые ленты, дополнительные гофры или бетонные оболочки для участков под проездом транспорта;
• маркировка, сигнализация и встроенные каналы для трассовых кабелей и датчиков.

Важные эксплуатационные аспекты конструкции:

• адгезия изоляции к несущей трубе и к наружной оболочке — критична для исключения пустот и конвекции внутри изоляции;
• механическая прочность оболочки — должна соответствовать расчетной нагрузке от засыпки и возможного проезда;
• влагоизоляция — нарушение целостности оболочки приводит к постепенному снижению изоляционных свойств и коррозии металла при его наличии;
• тепловое удлинение труб — учитывается в конструкции компенсаторов и блоков анкеров.

Материалы труб: полиэтилен, многослойные и металлические варианты

Выбор материала труб зависит от рабочих температур, давления, требований к длительной прочности и способа соединения.

• Полиэтилен (PE) — чаще используется как наружная или оболочечная труба, а также для несущих труб в системах с рабочими температурами до примерно 80—95 °C при соответствующем классе материала и допусках. Преимущества: коррозионная стойкость, низкая стоимость, гибкость. Ограничения: большая тепловая подвижность и чувствительность к длительной ползучести при высоких давлениях и температурах.
• Многослойные трубы (PEX/Al/PEX, PE-RT/Al/PE и др.) — сочетают пластичность полимеров и повышенную жёсткость за счёт алюминиевого или металлического слоя. Это уменьшает тепловое удлинение, улучшает гидравлическую стабильность и облегчает монтаж (меньше компенсаторов). Подходят для средних температур до ~110 °C в зависимости от конкретной конструкции и нормативов.
• Металлические трубы (сталь) — используются при высоких давлениях и температурах, а также там, где требуется повышенная механическая прочность. Для предупреждения коррозии применяют внутренние покрытия или вкладыши, наружные антикоррозионные системы и заводскую изоляцию. Сталь обеспечивает наименьшую деформацию при нагреве и высокую долговечность при правильно организованной защите от коррозии.

Ключевые критерии выбора:

• максимальная рабочая температура и длительное допустимое напряжение материала;
• рабочее давление и цикличность режимов (ступенчатая нагрузка сокращает срок службы некоторых полимеров);
• условия грунта и агрессивность среды (требуют защитных покрытий для металла);
• требования к монтажу и доступность сварочных/фитинговых технологий на объекте;
• стоимость жизненного цикла: материал, монтаж, обслуживание и ожидаемый срок службы.

Виды изоляции и барьеры от влаги

Типичная классификация теплоизоляций для готовых теплотрасс включает несколько рабочих решений, каждое из которых имеет свои пределы по теплопроводности, механической прочности и влагозащите. Выбор обоснован техническими требованиями: рабочая температура теплоносителя, механическая нагрузка при укладке, ожидаемая стойкость к проникновению влаги и экономический расчёт толщины изоляции.

Защита от влаги реализуется отдельно: герметичная наружная оболочка, внутренний барьер между несущей трубой и изоляцией и надёжные узлы стыковки. Типичные элементы влагозащиты:

• внешняя оболочка из HDPE (гладкая или гофрированная) — основной влагобарьер и механическая защита;
• алюминиевая лента или полиэтиленовая плёнка между трубой и изоляцией — пароизолирующий слой при использовании гигроскопичных утеплителей;
• термоусадочные манжеты, клейкие ленты и сварные швы внешней оболочки в местах стыков — предотвращают локальные протечки;
• защитные покрытия несущей трубы (эпоксидное покрытие, полимерная эмаль) — предотвращают коррозию при попадании влаги внутрь;
• системы контроля целостности оболочки (электрический контроль, кабельные трассы утечки) — для оперативного обнаружения нарушений герметичности.

Неплотности оболочки приводят к накоплению влаги в изоляции и последующему увеличению теплопотерь и коррозии несущей трубы. Проектная документация должна предусматривать метод контроля целостности и регламент мероприятий при обнаружении проникновения влаги.

Технические характеристики и параметры

При выборе и проектировании готовой теплотрассы оценивают совокупность параметров: геометрические размеры, рабочие режимы, тепловые потери, гидравлические характеристики, механическая прочность и соответствие нормативам. Ниже перечислены базовые показатели, которые требуются в техзадании и расчётах.

• номинальные диаметры несущих труб (DN) — обычно от DN20 до DN500 для заводских секций; для магистральных решений возможны и большие диаметры;
• толщина теплоизоляции — проектируется в зависимости от допустимых теплопотерь и экономической эффективности (типично 30—120 мм для PUR в городских условиях);
• класс рабочего давления — для стальных несущих труб типовые значения PN 10, PN 16; для полиэтиленовых труб — классы давления по SDR/PN по материалу и диаметру;
• рабочая температура теплоносителя — обычно до 120 °C для стандартных ПУР-изоляций; при более высоких температурах выбирают минеральную вату или специальные материалы;
• линейные теплопотери (Вт/м) — зависят от λ изоляции, толщины и разницы температур; указываются в техзадании для расчёта энергии и экономики;
• минимальный радиус изгиба заводских секций — важен для трассировки и маневренности при укладке;
• масса на метр — применяется при выборе техники для транспортировки и укладки;
• испытательное давление и методы испытаний — гидравлические испытания на заводе и при монтаже в соответствии с нормативами (см. EN 253, EN 15698-1 и др.).

Гидравлические и тепловые показатели

Гидравлические характеристики рассчитываются по стандартным формулам, применимым к циркуляции теплоносителя; тепловые потери — по цилиндрической модели изоляции с учётом конвективного теплообмена с наружным воздухом.

Формулы:
Q = v · A (связь расхода Q и скорости v через площадь сечения A);
Δp = f · (L/D) · (ρ·v²/2) (уравнение Дарси—Вайсбаха для потерь давления);
q’ ≈ 2π·λ·ΔT / ln(r2/r1) (приближённая формула для удельной теплопотери вдоль изоляции).

Практические рекомендации и типичные численные ориентиры:

• скорости потока в теплотрассах обычно проектируют в диапазоне 0,5—1,5 м/с; превышение 2 м/с увеличивает износ и вероятность шумов;
• для расчёта потерь давления используйте плотность и вязкость конкретного теплоносителя, шероховатость внутренней поверхности трубы и реальное значение коэффициента трения (для турбулентного режима можно применять эмпирические приближения); пример: при D = 0,10 м, v = 1 м/с, f ≈ 0,03 получаем градиент потерь ≈0,15 кПа/м (15 кПа/100 м);
• пример расчёта линейной теплопотери: несущая труба наружным радиусом 0,05 м, толщина изоляции 0,08 м (λ = 0,025 Вт/м·К), разность температур ΔT = 70 K даёт q’ ≈ 11,5 Вт/м (≈11,5 кВт/км);
• влияние толщины изоляции: при прочих равных увеличения δ позволяют существенно снизить q’, но экономический оптимум определяется стоимостью материала и сроком эксплуатации;
• тепловые и гидравлические расчёты нужно выполнять совместно: снижение теплопотерь за счёт увеличения диаметра труб может увеличить первоначальные затраты и привести к изменению гидравлических режимов (меньшая скорость при том же расходе — меньшие потери давления).

Заключение по разделу: для проектирования готовой теплотрассы задайте целевые значения допустимых линейных потерь и ограничение по потере давления, после чего подберите диаметр несущих труб и толщину изоляции на основании приведённых формул и экономического расчёта.

Рабочие температуры, давление и долговечность

При выборе готовой теплотрассы ключевыми параметрами являются максимальная рабочая температура, номинальное рабочее давление и ожидаемый срок службы. Для полимерных внутренних труб (PEX, PE-RT, многослойные) типичные рабочие температуры составляют 70—100C; при постоянной эксплуатации чаще ограничиваются 95—110C в зависимости от марки материала и класса давления. Металлические трубы применимы при температурах до 120—150C с учетом коррозионной защиты и теплового расширения.

Номинальные давления для готовых систем варьируются по PN: наиболее распространены PN6 (0,6МПа), PN10 (1,0МПа) и PN16 (1,6МПа). Для подбора давления учитывают максимальное гидравлическое давление в сети, возможные гидроудары и температурную надбавку; в проекте закладывают запас прочности и условия гидростатических испытаний.

Практические требования к испытаниям и допустимым нагрузкам:

• гидростатические испытания на герметичность и прочность: обычно проводят при 1,3—1,5× рабочее давление в течение регламентированного времени;
• учёт температурной деградации полимеров: длительная эксплуатация при верхних границах температур сокращает ресурс материала и требует выбора повышенного класса PN или металлической оболочки;
• контроль качества изоляции и пароизоляции: проникновение влаги в пенополиуретан существенно снижает теплоизоляционные свойства и приводит к локальному переохлаждению/перегреву трубы.

Ожидаемый срок службы готовых теплотрасс зависит от материала трубы, качества изоляции, условий эксплуатации и уровня коррозионной агрессии теплоносителя. Для полимерных внутренних труб в составе готовых панелей практический ресурс оценивают в 30—50 лет при соблюдении правил эксплуатации; для стальных труб с качественной антикоррозионной защитой — 30—40 лет и более при регулярном обслуживании. Гарантийные сроки поставщика обычно короче проектного ресурса и приводятся в договоре поставки.

Важно: при проектировании закладывайте температурный и гидравлический запас, а также планы мониторинга герметичности и состояния изоляции — это продлит реальный срок службы системы.

Проектирование и расчёт теплосети с готовыми теплотрассами

Проектирование теплосети с готовыми теплотрассами состоит из последовательных этапов: сбор исходных данных, теплотехнический расчёт нагрузок, гидравлический расчёт проточных режимов, выбор типоразмеров и трассировка с учётом монтажных требований. Результатом должны быть: баланс теплоносителя по участкам, расчётные расходы и скорости, спецификация материалов и узлов компенсации деформаций.

Основные входные данные для расчёта:

• суммарная тепловая нагрузка по участкам (кВт) и профиль нагрузки по времени;
• проектные температуры подачи и обратки (например, 95/70C или 70/40C);
• трассировка с координатами и длинами участков, количество и типы пересечений и поворотов;
• условия прокладки (глубина, механические нагрузки, наличие транспортных нагрузок, влияние грунтовых вод);
• требования по гидравлическому режиму: допустимые скорости, ограничения по перепадам давления.

Последовательность расчётов:

1. Определение расхода теплоносителя для каждого участка: Q̇ (кВт) → V̇ (м3/ч) по формуле V̇ = Q̇ / (ρ · c · ΔT), где ρ≈1000кг/м3, c≈4,186кДж/(кг·К), ΔT — проектная разница температур подачи и обратки.
2. Подбор диаметра по расходу с учётом допустимой скорости и потерь давления. На этом этапе используют гидравлические формулы или таблицы производителя.
3. Расчёт потерь давления по участкам, подбор насосных характеристик и обоснование штампов переключения и регулирования.
4. Планирование устройств компенсации тепловых удлинений, анкеровки и мест установки запорной арматуры и контрольно-измерительных приборов.

При проектировании теплотрассы важно формализовать критерии приемлемости: допустимая потеря давления по магистрали, экономическая скорость, ограничения по температурным перепадам и требуемая межремонтная нормативная долговечность узлов. Эти критерии задают границы, в которых производится оптимизация диаметров и прокладки.

Подбор диаметра и трассировка

Диаметр выбирают исходя из расчётного расхода и допустимой скорости теплоносителя. Типичные рекомендуемые скорости для готовых теплотрасс: 0,8—1,5м/с для магистральных участков и 0,5—1,0м/с для распределительных линий. При повышенных скоростях (>2,0м/с) увеличивается риск кавитации, эрозии и шумов.

Формула для расчёта диаметра (м) через объёмный расход V̇ (м3/с) и скорость v (м/с): D = sqrt(4·V̇ / (π·v)). Для практики удобно работать в м3/ч и использовать таблицы соответствия расхода и внутреннего диаметра.

При трассировке учитывают следующее:

• минимизация длины и количества поворотов для снижения потерь давления; при необходимости применять плавные радиусы изгиба;
• размещение опор и анкеров: анкеры ставят в узлах изменения направления, у запорной арматуры и на перепадах по высоте;
• компенсация линейных удлинений: для полимерных труб расчёт температурного удлинения обязателен, предусматривать компенсаторы или расчетные петли через каждые 100—400м в зависимости от укладки и материала;
• координация с другими коммуникациями: обеспечивать необходимые расстояния и проходы для обслуживания; предусматривать продувочные и промывочные участки;
• глубина заложения и защита от нагрузок: глубина должна соответствовать морозозащите и нормативным требованиям по механическим нагрузкам, при необходимости ставят защитные оболочки и пластины под автомобильными дорогами.

Заключение по подбору: начните с расчёта расхода через тепловую нагрузку, затем выберите диаметр, опираясь на допустимую скорость и потери давления, и спланируйте трассировку с учётом анкеровки и компенсации удлинений. Конкретные значения диаметров и радиусов изгиба подтверждайте по техническим листам выбранной системы и расчетам потерь давления на конкретной длине трассы.

Учёт теплопотерь и экономических показателей

Расчёт теплопотерь для готовой теплотрассы выполняется как по линейным характеристикам трассы, так и по локальным потерям в узлах. Практический алгоритм расчёта и экономической оценки включает следующие шаги.

• Определить граничные условия: температура подачи и обратки, расход/скорость теплоносителя, температура грунта по трассе, длина участка и наличие подземных коммуникаций.
• Вычислить линейные теплопотери на метр посредством суммарного теплового сопротивления R_total: q’ = (Tср — Tгрунт) / R_total. Суммарное сопротивление собирают как сумма сопротивлений изоляции (R_изоляция = ln(r2/r1) / (2π·λ)), металлической оболочки при необходимости и контактных сопротивлений. Формула применима для цилиндрической геометрии трубы/изоляции; для сложных условий используются численные модели или нормативные таблицы.
• Учесть дополнительные источники потерь: теплопотери в местах прохода через футляры, в колодцах и на стыках; потери в местах тепловых мостов в пределах 5—20% от линейных в зависимости от конструкции узла (определять по проекту).
• Перевести тепловую потерю в годовую энергию: Eгод = q’·L·tэксп, где tэксп — часы фактической работы системы (обычно 4000—6000 ч/год для отопления и ГВС в зависимости от режима).
• Пересчитать годовую энергию в стоимость: Cгод = Eгод / КПД_источника · ценa_энергии. Для насосной составляющей добавляют расходы на электроэнергию по потребляемой мощности при преодолении гидравлического сопротивления трассы.
• Провести экономическую оценку вариантов (разная толщина изоляции, материалы, глубина закладки) через показатели: простое время окупаемости (CAPEX/годовая экономия), чистая текущая стоимость (NPV) за срок службы и суммарные расходы жизненного цикла (LCC).

Рекомендуемая практика выбора толщины и состава изоляции: выполнить сравнение нескольких экономических сценариев (минимальная, базовая, усиленная изоляция) с анализом чувствительности по цене энергии и сроку службы. Толщина изоляции экономически оправдана, если приведённые инвестиции окупаются за заданный период эксплуатации с учетом дисконтирования.

Практическое правило расчёта окупаемости: при расчёте LCC учитывать не только энергопотери, но и дополнительные затраты — эксплуатацию, восстановление изоляции в узлах, влияние на насосную энергию.

Монтаж и технология стыковки Флексален

Монтаж готовых теплотрасс Флексален предполагает последовательную операцию приёмки, раскладки, стыковки секций и проверки герметичности. Ключевые требования — сохранение целостности изоляции и защитной оболочки, соблюдение геометрии трассы и обеспечение надёжных гидравлических соединений. В проекте монтажа должны быть указаны порядок раскладки, места деформационных и опорных узлов, а также контрольные точки для испытаний.

Подготовка трассы, земляные работы и основание

Подготовка трассы должна обеспечивать стабильное основание и защиту теплотрассы от механических и гидрологических воздействий. Последовательность работ и технические требования:

• Маркировка и трассировка: разбивочные работы с учётом проектных уклонов, поворотов и мест расположения камер/колодцев.
• Котлованы и траншеи: ширина и глубина по проекту с учётом защитных слоёв и уровней промерзания. При высоком уровне грунтовых вод предусмотреть дренаж и временную откачку.
• Основание под трубу: устройство подушки из песка или песчано-гравийной смеси толщиной 100—200 мм, послойное уплотнение и выравнивание. Цель — обеспечение однородной опоры по всей длине трубы и минимизация локальных деформаций.
• Окружающая засыпка: послойная обратная засыпка (не более 200—300 мм слоем) с уплотнением, защита изоляции рыхлой засыпкой без острых включений. При необходимости — установка геотекстиля между грунтом и засыпкой.
• Анкеры и опорные элементы: расчет и устройство анкерных блоков в зонах изменений направления, у перепадов температур и в узлах, где необходима фиксация осевого перемещения.
• Проходы через дороги и коммуникации: применение футляров, защитных оболочек и специальных подкладок для снижения механических нагрузок и исключения контактных теплообменов.
• Меры против всплытия при высоком уровне грунтовых вод: увеличенные анкеры, утяжеление оболочки, дренажные решения.

Контроль качества на этапе земляных работ включает проверку уплотнения, ровности основания, соответствия глубин, отсутствие острых включений в засыпке и сохранность заводской упаковки изоляции до момента стыковки.

Методы соединения и герметизации (муфты, сварка, фитинги)

Для Флексален применяются несколько методов соединения, выбор зависит от материала несущей трубы и условий эксплуатации. Основные методы:

Особое внимание при монтаже уделяют восстановлению изоляции и герметизации в месте стыка. Общая пошаговая методика для муфтового/фитингового соединения:

1. Подготовка концов: аккуратное снятие наружной оболочки и защитных слоёв по инструкции производителя, очистка и осмотр несущей трубы.
2. Контроль геометрии: проверка торцов на соосность и отсутствие деформаций; при необходимости корректировка положения и установка подкладок/опор.
3. Установка уплотнителей и монтаж муфты/фитинга с контролем моментов затяжки или параметров сварки.
4. Испытания на герметичность: гидравлическое или пневматическое испытание участка до и после восстановления изоляции; протоколирование результатов.
5. Восстановление тепловой изоляции: наложение секционной изоляционной втулки или термоусадочной манжеты, нанесение влагозащитного слоя и восстановление наружной защитной оболочки.
6. Защитная обмотка и маркировка: установка коррозионной защиты, предупреждающей ленты и фиксация документации по стыку.

Контроль качества включает проверку размеров и материалов уплотнителей перед монтажом, запись параметров сварки (температура, время, давление) и проведение лабораторных или инструментальных проверок герметичности. Работы по стыковке должны выполняться в соответствии с техническими условиями производителя Флексален и под руководством обученного персонала.

Эксплуатация, диагностика и обслуживание

Профилактика, мониторинг и методы диагностики

Профилактические мероприятия и мониторинг обеспечивают сохранение проектных характеристик теплотрассы и минимизацию внеплановых ремонтов. Основные направления работ:

• периодические визуальные инспекции ограждающих и защитных слоев, отсутствия пучения грунта и деформаций опорных элементов;
• непрерывный технологический мониторинг давления, расхода и температуры на узлах ввода/вывода и ключевых участках трассы (SCADA/телеметрия);
• профилактическая проверка теплоизоляции и герметичности защитных оболочек;
• контроль режимов воды (жёсткость, содержание коррозионно-активных веществ) при использовании систем теплоносителя на основе воды/паро смесей.

Методы инструментальной диагностики и их назначение:

Практические указания по мониторингу и реагированию:

• Интегрировать данные с температурных датчиков в систему сбора данных и задавать пороговые значения для автоматических тревог.
• Тепловизионное отклонение от проектной карты температур свидетельствует о локальных дефектах изоляции или неправильной укладке — требуется локальный осмотр и восстановление покрытия.
• Падение расхода при стабильном давлении или изменение перепада давления может указывать на засоры, частичную закупорку или неисправность регулировочных устройств — выполнить проверку фильтров, сеток и балансировку.
• При обнаружении утечек применять акустические методы для точной локализации и минимизации объёма вскрытия грунта.

Регламент обследований и критерии вмешательства должны быть зафиксированы в эксплуатационной документации и согласованы с проектной организацией.

Срок службы, гарантия и режимы отладки

Срок службы готовой теплотрассы зависит от материалов труб, типа изоляции, качества монтажа, агрессивности грунтов и режимов эксплуатации. Ожидаемые диапазоны (ориентировочно): полимерные и многослойные трубы — 30—50 лет при соблюдении режима; металлические элементы при соответствующей защите — сопоставимые значения при регулярной антикоррозионной защите.

Гарантийные обязательства указываются в договоре поставки и варьируются в зависимости от производителя и комплектации. Для готовых решений типичны гарантийные сроки от 2 до 10 лет на узловые элементы и от 5 до 15 лет на конструктивные параметры теплотрассы с возможностью продления при наличии договорного сервисного обслуживания.

Ключевые этапы режима отладки (комиссии ввода в эксплуатацию):

1. Проверка комплектности, маркировки и оформления заводских протоколов.
2. Визуальная инспекция трассы и контроля качества укладки, проверка опор, компенсаторов и деформационных швов.
3. Гидравлические испытания в соответствии с проектной документацией и нормативами: выдержка при испытательном давлении, фиксация изменений давления и выявление течей.
4. Промывка и химобработка теплоносителя при необходимости (удаление строительных загрязнений, осадков). Промывка выполнять по регламенту с учётом материалов труб и сточных требований.
5. Постепенный прогрев до рабочей температуры с поэтапной подачей нагрузки и контролем термических деформаций; фиксация опорных перемещений и корректировка компенсаторов.
6. Балансировка потоков и настройка регуляторов; запись начальных параметров для последующего мониторинга.
7. Оформление актов приёмки, протоколов испытаний и паспорта теплотрассы с указанием базовых параметров и графика обслуживания.

Критерии приёмки по результатам испытаний должны быть зафиксированы в проектной документации. Общие требования — отсутствие видимых течей, отсутствие необратимых деформаций, стабилизация рабочих параметров в пределах проектных значений.

Сертификация, стандарты и нормативы

Поставляемые готовые теплотрассы должны иметь пакет документов, подтверждающих соответствие требованиям применимых нормативных актов и технических регламентов. Основные элементы проверяемой документации:

• сертификаты соответствия или декларации о соответствии (включая знаки ЕАЭС/ЕАС при необходимости для ввоза в таможенную зону);
• протоколы заводских испытаний и приёмочных испытаний (гидро/пневмоиспытания, испытания на теплопроводность/сопротивление теплопередаче, механическую прочность);
• паспорт на изделие, эксплуатационная документация, монтажные и сервисные инструкции;
• сертификаты материалов (трубы, изоляция, защитная оболочка) и отчёты об испытаниях на стойкость к старению, внешним воздействиям и огнестойкость при необходимости;
• сведения о системе менеджмента качества производителя (например, ISO 9001) и о системе контроля производства.

Нормативная база, которую следует учитывать при проектировании, поставке и эксплуатации теплотрасс:

• строительные нормы и правила (СП) и отраслевые регламенты, устанавливающие требования по проектированию, прокладке и испытаниям тепловых сетей;
• технические регламенты и правила безопасной эксплуатации трубопроводов пара и горячей воды;
• требования к экологии и утилизации материалов, санитарно‑эпидемиологические и пожарные нормы при эксплуатации теплосетей;
• регламенты по электромагнитной совместимости и безопасности применяемых датчиков и систем автоматизации, если они входят в состав поставки.

При приемке поставки и перед монтажом необходимо сверять комплект документов с требованиями проектной организации и эксплуатационной службы. Отсутствие одного из ключевых документов должно быть поводом для запроса у поставщика дополнительных подтверждений и, при необходимости, отказа от приёмки до полного оформления.

Примеры проектов и кейсы применения Флексален

Жилые микрорайоны и коттеджные посёлки

Типовая задача: подвести центральное теплоснабжение к нескольким многоэтажным домам или группе коттеджей с минимальными сроками строительства и ограничениями по благоустройству. Готовые теплотрассы Флексален применяются в случаях, когда важна скорость монтажа, минимизация земляных работ и повторяемость узлов подключения.

• Ключевые преимущества в этой сфере: заводская подготовка муфт и изоляции, снижение числа сварных стыков на объекте, уменьшение объёма восстановительных работ после прокладки.
• Оперативность: монтаж звена готовой теплотрассы обычно в 2—4 раза быстрее по сравнению с поэтапной сборкой стальных труб и полевой изоляцией (показатель зависит от логистики и условий котлована).
• Надёжность узлов: заводские соединения и проверенная изоляция уменьшают вероятность течей и теплопотерь, что важно для жилых районов с жёсткими требованиями к бесперебойному отоплению.

Условный проект (иллюстративно): микрорайон на 800 квартир, протяжённость линии от ТЭЦ до ввода в распределительный узел ~1,2 км. Для такого проекта целесообразно использовать готовые двуступенчатые звенья Флексален с полиэтиленовой внутренней трубой и пенополиуретановой изоляцией толщиной 50—80 мм. В результате достигаются сокращение времени монтажа на 30—60 % и снижение объёма восстановительных работ по благоустройству в сравнении с полевой изоляцией.

Практический нюанс: при большом числе вводов в дома предпочтительнее проектировать трассу с заранее подготовленными секционными узлами и монтажными маркерами — это упрощает последовательность работ на стройплощадке.

Промышленные и коммунальные объекты

Для промышленных площадок и коммунальных узлов требования отличаются более высокими рабочими температурами, возможностью агрессивной среды и необходимостью обеспечения доступа для обслуживания. Флексален применяется там, где требуется сочетание заводской защиты и адаптации под специфические рабочие режимы.

• Типичные применения: подача теплоносителя от котельной/ТЭЦ к производственным корпусам, подключения насосных станций, коммуникации на промышленных площадках с пересечением автомобильных и ж/д путей.
• Особенности проектирования: для высокотемпературных режимов выбирают усиленные варианты трубы (многослойные или металлические вставки), увеличивают толщину изоляции и применяют дополнительные наружные защитные покрытия или коррозионные барьеры.
• Трассировка и безопасность: для промобъектов важно учитывать доступ для ремонта большого диаметра, предусматривать компенсаторы теплового удлинения и контрольно-диагностические выведения (трубопроводы для датчиков, инспекционные люки в шкафах).

Пример сценария: промышленный узел с горячей водой 110 °C, протяжённость магистрали 500 м. В таких условиях применяют модификации Флексален с металлической рабочей трубой или армированными многослойными трубами и изоляцией 80—100 мм, а также усиленный внешний кожух для защиты от механических нагрузок. В проекте учитываются анкеровка и температурные компенсаторы каждые 100—150 м в зависимости от укладки.

Экономика: стоимость, окупаемость и сравнение с альтернативами

Оценка экономической целесообразности готовых теплотрасс Флексален должна базироваться на анализе полной стоимости владения (LCC): закупка и доставка, монтаж и восстановление благоустройства, эксплуатационные расходы (теплопотери, сервис) и ожидаемый срок службы. Ниже — практическая методика и ориентиры для расчёта.

Компоненты стоимости

• Материалы и заводская комплектация: трубы, изоляция, наружный кожух, заводские муфты и фитинги.
• Логистика: перевозка готовых секций, манипуляции на площадке, возможный монтаж тяжелой техники.
• Земляные работы и подготовка основания: траншея/котлован, подушка, дренаж.
• Монтаж и сборка на объекте: укладка секций, соединение, герметизация, опрессовка и пусконаладочные работы.
• Восстановление благоустройства: асфальт, газон, тротуар — часто значимая статья расходов при традиционной прокладке.
• Эксплуатационные расходы: компенсация теплопотерь, обслуживание узлов, ремонты.

Сравнение с альтернативами (качественно)

Пример расчёта окупаемости (иллюстративно)

Принцип расчёта: сравнить дополнительные инвестиции в готовую теплотрассу с ежегодной экономией на теплопотерях и сервисе.

• Исходные допущения (пример): длина трассы 1 000 м; разница теплопотерь между полевой изоляцией и заводской — 10 Вт/м (улучшение); стоимость электроэнергии/тепла — 5 руб./кВт·ч.
• Перевод в энергопотери: 10 Вт/м × 1 000 м = 10 000 Вт = 10 кВт непрерывно; годовые потери = 10 кВт × 24 × 365 = 87 600 кВт·ч/год.
• Годовая экономия в рублях = 87 600 × 5 = 438 000 руб./год.
• Если дополнительные инвестиции в пользу Флексален составляют 1 500 000 руб. (по сравнению с более дешёвым вариантом), простая окупаемость = 1 500 000 / 438 000 ≈ 3,4 года.

Комментарий: приведённый расчёт иллюстративен. Ключевые параметры, влияющие на результат: фактическая разница теплопотерь, цена энергоносителя, коэффициент загрузки сети и стоимость капитальных вложений в конкретном проекте.

Практические рекомендации по экономической оценке

1. Соберите полные данные по стоимости: материал, доставка, земляные работы, восстановление благоустройства, монтаж и пусконаладка.
2. Оцените теплопотери для рассматриваемых вариантов (Вт/м) с учётом температуры теплоносителя и класса изоляции; используйте модель расчёта годовых потерь через формулу: годовые потери (кВт·ч) = (Вт/м × длина, м) × 24 × 365 / 1000.
3. Учтите дисконтирование для расчёта NPV и период начисления капитальных вложений, если сравниваете варианты с разной долговечностью.
4. Включите в расчёт вероятные расходы на обслуживание и ремонт (частота аварий и сложность устранения), а также стоимость простоев для промышленных объектов.
5. Проведите чувствительный анализ по цене энергии и величине разницы теплопотерь: эти параметры обычно определяют окупаемость сильнее, чем разница в цене монтажа.

Контрольная таблица при подготовке коммерческого предложения должна содержать: базовую цену по метру, цену за монтаж, стоимость восстановительных работ, предполагаемую разницу теплопотерь (Вт/м), годовую экономию и простой срок окупаемости. Такой набор позволяет принять обоснованное решение, опираясь на факты, а не только на первоначальную стоимость закупки.

Логистика, поставка и сервисные услуги

Организация поставки готовых теплотрасс включает несколько обязательных элементов: упаковку и маркировку секций, расчёт габаритов и массы для транспорта, согласование сроков доставки и места разгрузки, подготовку документальной части (сертификаты, протоколы испытаний, паспорта). На этапе заказа следует уточнить максимальную длину бухт и секций, допустимую осадку на погрузочно-разгрузочных площадках, а также требования к спецтехнике для разгрузки на стройплощадке.

Распаковка и укладку секций планировать с учётом укрупнённых работ: хранение более 1—2 недель требует защиты пенополиуретановой изоляции от УФ и влаги, а также регулярного осмотра упаковки.

Сервисные услуги разделяются на гарантийные и постгарантийные. Гарантийный сервис обычно покрывает дефекты материалов и заводской сборки при соблюдении правил монтажа. Постгарантийное обслуживание включает профилактические осмотры, дистанционный мониторинг (при наличии встроенных датчиков), поставку запасных частей и аварийно-восстановительные работы. Для удалённых объектов целесообразно предусмотреть локальные складские запасы комплектующих и договор с подрядчиком на выезд в определённые сроки.

Условия поставки, монтаж под ключ и обучение монтажников

Условия поставки необходимо фиксировать в договоре: комплектация (секции, муфты, запорная арматура), сроки и этапы передачи, ответственность за разгрузку, условия приёмки и акты скрытых работ. Типовые коммерческие условия включают поставку EXW/CPT/DAP — формулировку согласуют при заказе.

Монтаж под ключ обычно включает: подготовительные работы (трассировка, земляные работы), укладку и соединение секций, герметизацию стыков, засыпку и восстановление покрытия, гидравлические испытания и пусконаладку. В договоре должны быть чётко определены границы ответственности: кто поставляет проектную документацию, кто выполняет утепление и восстановление дорожного покрытия, кто отвечает за временные ограждения и безопасность.

• Стандартный объём работ «под ключ»: поставка, монтаж, испытания, сдача в эксплуатацию и передача полного пакета документов.
• Включение промышленных и коммунальных подключений обсуждается отдельно и требует согласования схемы врезки и компенсаторов.

Обучение монтажников: пакет обучения должен охватывать технологию стыковки и герметизации, правила обращения с изоляцией, методы контроля качества (тепловизионный контроль, гидравлические испытания, метод локализации утечек). Форматы: теоретический курс (1—2 дня) и практическая сессия на объекте (2—5 дней) с выдачей протокола о прохождении и перечнем допущенных работ. Рекомендуется предусмотреть первоначальное авторское сопровождение в период первых 50—200 м смонтированной трассы для корректировки технологических приёмов.

В контракт можно включать обучение по чек-листам и отдельную позицию на выдачу монтажных инструментов и оснастки. Это снижает риск брака при вводе в работу и ускоряет приёмку систем.

Часто задаваемые вопросы по готовым теплотрассам Флексален

• Какой максимальный заводской сегмент поставляют? Зависит от конструкции: секции поставляются как бухтами, так и прямыми сегментами длиной до 12 м для удобства монтажа и транспорта. Точные длины указываются в спецификации на проект.
• Требуется ли спецтехника для разгрузки? Да. Для тяжёлых или длинномерных секций необходим кран или погрузчик соответствующей грузоподъёмности; для бухт возможна ручная укладка с применением роликов и домкратов.
• Какие сроки поставки? Сроки зависят от комплектации и объёмов: от нескольких недель для типовых комплектов до нескольких месяцев для крупных проектов или нестандартной комплектации.
• Можно ли ремонтировать трассу на месте? Да. Ремонт чаще выполняется модульно: локальная замена повреждённой секции или муфты, восстановление изоляции и внешнего защитного покрытия. Для этого нужны запасные элементы и квалификация монтажников.
• Как учесть хранение на стройплощадке? Хранение на открытом воздухе допустимо при защите упаковки от влаги и УФ. Длительное хранение требует контрольных осмотров и ограничений на механические нагрузки.
• Какие документы поставляются вместе с продуктом? Паспорт изделия, протоколы заводских испытаний, сертификаты соответствия, инструкция по монтажу и эксплуатации, акт приёмки.
• Поддерживается ли гарантийный сервис удалённо? Да, поставщик может предоставить поддержу по телефонной линии или через выездную группу; условия указываются в сервисном контракте.
• Как быстро возможен аварийный выезд сервисной бригады? В договоре обычно прописывается максимальное время реагирования (например, 24—72 часа) в зависимости от удалённости объекта и статуса контракта.

Заключение: когда выбирать готовые теплотрассы Флексален

Готовые теплотрассы Флексален целесообразны при следующих задачах:

• Необходима ускоренная реализация проекта при ограниченных сроках строительно-монтажных работ.
• Требуется стабильное заводское качество изоляции и контроль на этапе производства для снижения риска брака на объекте.
• Проект предполагает большие протяжённости магистрали, где снижение теплопотерь и уменьшение количества стыков даёт экономический эффект.
• Условия грунтов или высокие уровни грунтовых вод затрудняют традиционные монолитные решения.

Нецелесообразно использовать готовые теплотрассы, когда требуется частая индивидуальная конфигурация ветвей и ответвлений на каждом метре трассы, при экстремальных рабочих параметрах (температуры/давления вне заявленных диапазонов) или при ограничениях по грузоподъёмности дорог, делающих доставку стандартных секций невозможной. При принятии решения рекомендуется сопоставить сроки реализации, логистику и полную стоимость владения, включая монтаж и сервисное сопровождение.
