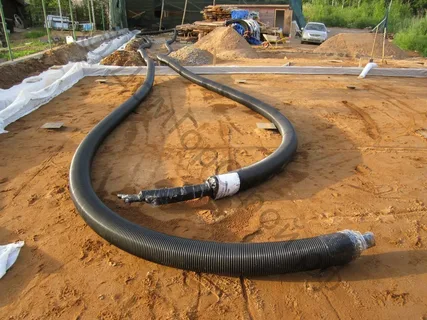

Пятитрубная теплотрасса расчет гидравлики и подбор труб для системы Флексален-1000+

Пятитрубная теплотрасса: принцип работы и конструктивные варианты

Принцип работы основан на разделении потоков по функциональным контурам: два трубопровода — подача и обратка для отопления (котловая сеть), ещё два — подача и обратка для горячего водоснабжения (ГВС) и пятая труба — дополнительный контур. В роли пятой трубы чаще всего выступает циркуляционный трубопровод для ГВС, байпас/рециркуляция, резервный питающий контур или линия для технологических нужд (вентиляция, теплосъём для водонагревателей, промышленные потребители). Такой подход обеспечивает независимое регулирование режимов и уменьшает взаимные гидравлические помехи между системами. Конструктивные варианты:

• Раздельная укладка отдельных труб в общей траншее — простая геометрия, удобна для ремонта, но требует большей ширины траншеи и увеличивает площади изоляции.
• Пучковая компоновка (скреплённые в теплоизолированный блок) — уменьшает занимаемую площадь, упрощает укладку и снижает теплопотери за счёт единой оболочки, требует специализированных муфт и компенсаторов на стыках.
• Коаксиальные и полукоаксиальные исполнения для отдельных контуров — применяются реже, когда требуется дополнительная защита или компактность; усложняют монтаж и обслуживание.
• Варианты с байпасами и секционированием: каждая бытовая или секционная подача включает запорную арматуру и балансировочные устройства для локального отключения и регулирования.

Преимущества и ограничения пятитрубной схемы

Преимущества схемы связаны с функциональной разделённостью контуров. Отдельные подающие и обратные линии для отопления и ГВС позволяют:

• обеспечивать независимую регулировку температур и расходов в каждом контуре;
• поддерживать постоянную циркуляцию в системе ГВС без воздействия на отопительный контур;
• производить локальный ремонт одного контура без остановки других при наличии секционирования и байпасов;
• уменьшать гидравлические взаимодействия и колебания давления при смене режимов эксплуатации.

Ограничения и риски:

• капитальные затраты и себестоимость трассы выше по сравнению с двух- или четырёхтрубными решениями — больше материалов, арматуры и места под трассу;
• усложнённая гидравлическая схема и требования к настройке систем регулирования и балансировки;
• увеличенные тепловые потери при некачественной изоляции или при отдельных оболочках труб;
• повышенные требования к диагностике утечек и ремонту: скрытые пучковые компоновки требуют специальных мероприятий для локализации повреждений.

Практическое правило: пятитрубная трасса оправдана, когда функции отдельных контуров требуют постоянной независимой циркуляции и регулирования, а дополнительные расходы на материал и монтаж компенсируются эксплуатационными преимуществами.

Компоненты системы и материалы: особенности Флексален-1000+

Пятитрубная теплотрасса собирается из типовых узлов и материалов; в основе трассы — несущие (рабочие) трубы, теплоизоляция, защитная оболочка и арматура. Для Флексален-1000+ характерна конфигурация «несущая труба — слой пенополиуретана — наружная оболочка», при этом несущая труба выполнена из сшитого полиэтилена или полиэтилена повышенной теплостойкости. Основные компоненты и характеристики:

• Несущая (рабочая) труба: полиэтилен (PE-X, PE-RT) с допустимыми рабочими параметрами, рассчитанная на температуру и давление типичных тепловых схем. Материал устойчив к коррозии и не требует защитного покрытия внутри изоляции.
• Теплоизоляция: закрытоячеистый пенополиуретан (PUR). Обеспечивает низкий коэффициент теплопроводности (приближённо 0,02—0,03 Вт/м·К в свежем состоянии); важна плотность и стойкость к усадке при эксплуатации.
• Барьерный слой: алюминиевый или EVOH-пластик, препятствующий диффузии кислорода в систему и защищающий несущую трубу от проникновения газов через изоляцию.
• Наружная оболочка: высокопрочный полиэтилен (HDPE) — гладкая или гофрированная. Защищает от механических воздействий, влаги, УФ-излучения; в некоторых исполнениях имеет внутреннюю оболочку для облегчённой прокладки в траншее.
• Фитинги и соединения: муфтовые, электромуфтовые и стыковые соединения, а также заводские отводы, тройники и ответвления с сохранением непрерывности изоляции. Для Флексален-1000+ применимы как термо- и электромуфты для полиэтилена, так и герметичные механические ответвительные узлы.
• Контрольно‑измерительные и регулирующие элементы: запорная арматура, балансировочные клапаны, термометры, манометры, узлы учета теплоэнергии, секционные краны на ответвлениях.

Практические свойства Флексален-1000+ (ориентировочно для проектирования): работоспособность при температуре до 95—110 °C и давлении в пределах типичных классов PN6—PN10 (точные значения подтверждаются паспортом производителя); малые теплопотери за счёт плотной PUR‑изоляции; гибкость, позволяющая уменьшать количество сварных стыков на прямых участках; высокая коррозионная стойкость по сравнению с металлическими трубами.

Перед внесением в проект окончательных параметров по давлению, температуре и допустимым радиусам изгиба следует требовать от поставщика сертификаты и рабочие паспорта конкретной партии Флексален-1000+.

Ограничения и эксплуатационные нюансы: необходимость учета температурной усадки PUR‑изоляции с течением времени; требование к обеспечению компенсации продольных перемещений (температурной деформации); сложность локального ремонта в случае повреждения наружной оболочки без применения заводских ремонтных комплектов.

Проектирование трассы и выбор конфигурации

Проектирование пятитрубной теплотрассы начинается с чёткого задания: распределённая нагрузка, температурные уровни, требуемая степень резервирования и привязка к существующей инфраструктуре. Основные шаги и критерии выбора конфигурации:

• Сбор исходных данных: тепловые нагрузки по узлам, графики температуры (пиковая/средняя/минимальная), расстояния между узлами, геодезия трассы, перечень пересечений с дорогами и коммуникациями.
• Определение топологии: радиальная, кольцевая (кольцо с ответвлениями), магистраль с перемычками; для пятитрубных схем выбирают вариацию, обеспечивающую необходимое количество рабочих магистралей и дополнительные контуры для резервирования или подготовки ГВС.
• Выбор схемы разводки внутри трассы: разделение по секциям с учётом последовательности присоединений котельных и тепловых пунктов, организация байпасов для ремонта без отключения потребителей, размещение распределительных коллектора в теплопунктах.

Рекомендации по подбору конфигурации:

Технические детали, которые должны быть зафиксированы в проекте:

• Места установки компенсаторов и их тип (петли, складки, компенсаторы в подземных камерах).
• Размещение запорной арматуры и байпасов для локального обслуживания.
• Требования к глубине заложения, прокладке в защитных трубах на переходах и к способам крепления в траншее.
• План гидравлического балансирования и схема установки измерительных сечений для контроля давления и температуры.

Практическое замечание: при использовании гибких предварительно изолированных труб (Флексален-1000+) выбирать трассу с минимальным числом острых изгибов и обосновывать места сварки/муфтирования для упрощения монтажа и последующего обслуживания.

Топология сети и схемы разводки для пятитрубной теплотрассы

Пятитрубная схема предполагает одновременное прокладывание пяти труб: два контура подачи, два контура обратки и один контур рециркуляции/регулирующего перепуска. Топология сети определяется назначением каждого контура: разделение на температурные уровни (например, высокий и низкий температурный контур), резервирование и возможность оперативного перепуска теплового потока между линиями.

При проектировании топологии следует учитывать следующие практические требования:

• Чёткое разграничение функционала труб: какие пары используются для основных подач/возвратов, какая труба служит для балансировки или рециркуляции.
• Минимизация гидравлических пересечений и длины магистралей, чтобы снизить потери давления и упростить балансировку.
• Размещение запорной и регулирующей арматуры в загруженных точках: на вводах в здания, у ответвлений и на концах ветвей для локального отключения и балансирования.
• Наличие распределительных коллекторов с возможностью измерения расходов и установки регуляторов перепада давления. Коллекторная схема упрощает гидравлическое разделение и балансировку.
• Обеспечение доступа для монтажа и обслуживания: длина свободного участка для установки фитингов, насосов, байпасов и приборов контроля.

Типовые схемы разводки для пятитрубной трассы:

• Коллекторная схема: все пять труб подводятся к распределительному узлу, откуда идет разводка по зданиям или секциям. Удобна для измерений и балансировки, требует большего количества оборудования на коллекторе.
• Линейно-ответвительная схема: магистраль с ответвлениями, где каждая ветвь содержит комплект из пяти труб. Экономичнее по материалу, сложнее выполнить гидравлическое балансирование и учесть тепловые потери.
• Смешанная схема: магистраль+коллекторы на критических узлах; применяется при длинных трассах с локальными нагрузками.

При выборе схемы нужно соотнести гидравлические требования с эксплуатационными: если важна точность распределения теплоносителя и возможность оперативного регулирования — предпочтительна коллекторная топология. Для магистральной экономии материалов и простых систем применимы линейные схемы, но с учётом более сложной балансировки.

Используемые дальше расчётные модели должны опираться на конкретную топологию: разнотолковая гидравлика (коллектор) и каскадная (линейно-ответвительная) дают разные распределения расходов и потерь.

Учет тепловых нагрузок и температурных графиков

Точное распределение расходов и подбор диаметров начинаются с расчёта тепловых нагрузок и определения температурных графиков по контурам. Основные шаги методики:

• Сбор исходных данных: пик и среднесезонные нагрузки по участкам, требуемые температуры подачи и обратки для каждого температурного уровня, продолжительность режимов и допустимые перепады температур в контуре.
• Разделение нагрузки между контурами: при пятитрубной схеме один контур может обслуживать высокий температурный уровень (например, 95/70 °C), второй — пониженный или смешанный уровень. Роль пятой трубы — рециркуляция или локальный байпас для поддержания минимальной температуры в удалённых ветвях.
• Определение расхода теплоносителя на основании формулы Q = ṁ·cp·ΔT, где Q — тепловая нагрузка, cp — удельная теплоёмкость теплоносителя, ΔT — ожидаемый перепад между подачей и обраткой. Из этой формулы получается массовый расход ṁ = Q/(cp·ΔT) и объёмный расход V̇ = ṁ/ρ.
• Построение температурных графиков по времени: для последовательных режимов (пиковый, средний, ночной) задаются разные ΔT и, соответственно, разные расходы. Эти графики необходимы для определения минимально допустимой скорости рециркуляции и для расчёта насоса по сезонной нагрузке.
• Учёт местных факторов: теплопотери трассы, влияние смешения потоков при ответвлениях, необходимость поддержания минимальной температуры на подаче в периферийных точках. Для удалённых потребителей может потребоваться увеличить поток рециркуляции (пятая труба) чтобы избежать переохлаждения.

Практические рекомендации:

• Закладывать несколько рабочих режимов (пик/средний/минимум) и рассчитывать расход для каждого, затем выбирать диаметр и насос по наихудшему сочетанию расходов и требуемой скорости теплоносителя.
• Устанавливать измерительные точки на коллекторе и на концах магистралей для верификации фактического распределения расходов и корректировки температурной схемы в процессе пусконаладки.
• При проектировании рециркуляционного контура определить минимальную скорость, при которой исключается оседание отложений и сохраняется требуемая температура в периферии.

Расчет гидравлики пятитрубной теплотрассы

Расчёт гидравлики выполняется по сетевой схеме и включает определение объёмных расходов, потерь давления в трубах и арматуре, подбор насоса и получение сбалансированного распределения. Процедура комбинирует аналитические формулы (Darcy—Weisbach, потери на местные сопротивления) и итерационные методы для сетей (Hardy Cross, сетевые решатели).

Последовательность расчёта:

1. Составить полотнище сети: узлы, ветви, длины и ориентировочные диаметры труб, местные сопротивления и арызанты.
2. Определить тепловые нагрузки и рассчитать расход в каждой ветви (см. предыдущий раздел): V̇_i = Q_i/(ρ·cp·ΔT_i).
3. Оценить режим течения: вычислить скорость v_i = V̇_i / A_i, число Рейнольдса Re_i = v_i·D_i/ν и режим потока (ламинарный/турбулентный).
4. Найти коэффициент сопротивления (λ) для каждой ветви. Для турбулентного режима рекомендуется использовать уравнение Colebrook или явное приближение Swamee—Jain:λ = 0.25 / [log10( (ε/(3.7D)) + 5.74 / Re^0.9 )]^2где ε — шероховатость внутренней поверхности (использовать данные производителя Флексален-1000+).
5. Вычислить потери давления по Darcy—Weisbach для каждой ветви:Δp_f = λ · (L/D) · (ρ·v^2 / 2)
6. Добавить потери на местные сопротивления (фитинги, клапаны, коллекторы):Δp_loc = K · (ρ·v^2 / 2)где K — суммарный коэффициент местных потерь для данной ветви.
7. Суммировать потери по пути от источника до потребителя и обратно для получения полного напора, требуемого насосом. Перевести давление в метры столба воды: H = Δp/(ρ·g).
8. При наличии петель и разветвлений выполнить итерационное решение сетки (Hardy Cross или метод Ньютона) до достижения допустимой погрешности по расходам и напорам.

Hardy Cross — краткая методика:

1. Назначить направления потока и начальные значения расходов для каждой ветви.
2. Для каждой замкнутой петли вычислить суммарное противосумматорное падение ΣΔp и сумму производных Σ(dΔp/dQ). При зависимости Δp ∝ Q^2 используется приближение dΔp/dQ ≈ 2Δp/Q.
3. Вычислить корректировку потока: ΔQ = -ΣΔp / Σ(2Δp/Q) и скорректировать расходы в ветвях петли (с учётом знака направления).
4. Повторять итерации по всем петлям до сходимости.

Потери на местные сопротивления — ориентировочные значения (рекомендуется использовать точные K от производителя арматуры):

Примечание: таблица содержит ориентиры для расчёта. Для Флексален-1000+ следует использовать данные по фитингам того же производителя или измеренные в натурных испытаниях K.

Пример численного расчёта одного участка (для контроля порядка величин):

• Заданная нагрузка Q = 500 кВт, ΔT = 20 K, cp = 4200 J/(kg·K), ρ ≈ 1000 kg/m3.
• Массный расход: ṁ = Q/(cp·ΔT) = 500000 / (4200·20) ≈ 5,95 kg/s. Объёмный расход V̇ ≈ 0,00595 m3/s.
• Допустим внутренний диаметр D = 50 mm: A = πD2/4 ≈ 0,00196 m2, скорость v = V̇/A ≈ 3,03 m/s.
• Число Рейнольдса при кинематической вязкости ν ≈ 5·10—7 m2/s (вода при повышенных температурах): Re ≈ 3,03·0,05/5e—7 ≈ 3·105 (турбулентный режим).
• При относительной шероховатости ε/D ≈ 2·10—4 и Re ≈ 3·105 по формуле Swamee—Jain получаем λ ≈ 0,016.
• Для участка длиной L = 100 m потери: Δp = λ·(L/D)·(ρ·v2/2) ≈ 0,016·2000·4590 ≈ 149000 Pa ≈ 15,2 m вод. Дополнить потери на фитинги (примерно 2—4 m), итоговый напор ≈ 17—20 m.

Выбор насоса и система регулирования:

• Для подбора насоса переводится требуемый напор в давление и учитывается рабочая точка при максимальном расходе. Рекомендуется добавить запас по напору 10—20 % для компенсации непредвиденных потерь и деградации оборудования.
• Для управления системой лучше применять частотное регулирование электронасоса и/или дифференциальные регуляторы давления на ключевых коллекторных линиях, чтобы обеспечить устойчивое распределение расходов между контурами при изменении нагрузки.

Точная гидравлическая модель требует корректных входных данных: шероховатости труб и фитингов, термофизических свойств теплоносителя при рабочей температуре и точной геометрии сети. Ошибки на этапе исходных данных приводят к значительным расхождениям при подборе насоса и балансировке.

Исходные данные и методика расчёта

Необходимые исходные данные для гидравлического расчёта пятитрубной теплотрассы:

• тепловая нагрузка участка Q (кВт) по графику потребления или суммарно для периодов расчёта;
• расчетная температура подачи t1 и обратки t2 (°C) или ΔT для каждого контура;
• длины участков L и геометрия трассы (горизонтальные и вертикальные перепады высот);
• коэффициенты сопротивления для запорной арматуры и фитингов (K или эквивалентные длины Le/D);
• характеристики теплоносителя: плотность ρ, удельная теплоёмкость c, кинематическая вязкость ν при рабочей температуре;
• внутренние диаметры и шероховатость выбранных труб (для Флексален-1000+ точные данные по внутреннему диаметру и шероховатости взять из ТУ/сертификатов);
• требования по скорости потока и допустимым потерям давления (ограничения от подрядчика или стандартов).

Последовательность расчёта:

1. Определить массовый расход теплоносителя ṁ по каждому контуру: ṁ = Q / (c·ΔT). В приемлемых единицах Q в кВт, c ≈ 4,186 kJ/(kg·K) для воды, ΔT в K.
2. Вычислить объёмный расход V̇ = ṁ / ρ и среднюю скорость V = 4·V̇ / (π·D^2) по выбранному внутреннему диаметру D.
3. Определить режим потока по числу Рейнольдса Re = V·D/ν. Для Re < 2300 использовать формулу ламинарного сопротивления f = 64/Re.
4. Для турбулентного режима оценить коэффициент трения f через уравнение Кольбрука или приближённые явные формулы (см. ниже).
5. Рассчитать потери на трение вдоль трубопровода: h_f = f·(L/D)·(V^2/(2g)). Добавить местные потери ΣK·(V^2/(2g)). При необходимости перевести потери в давление Δp = ρ·g·h.
6. Суммировать потери вдоль магистралей и местные потери, учесть статические перепады высот и запаса прочности для управления.
7. На основании суммарного напора и требуемого расхода подобрать циркуляционный насос по рабочей точке (см. раздел ниже).

Рекомендация: для точности расчёта свойств теплоносителя и шероховатости трубы использовать данные производителя Флексален-1000+ и свойства воды/антифриза при средней температуре потока (t_mean = (t1+t2)/2).

Расчет потерь давления: формулы и корректировки для Флексален-1000+

Базовые формулы для потерь давления:

• массовый расход: ṁ = Q/(c·ΔT); объёмный V̇ = ṁ/ρ;
• скорость: V = 4·V̇/(π·D^2); число Рейнольдса: Re = V·D/ν;
• потери на трение (формула Дарси—Вейсбаха): h_f = f·(L/D)·(V^2/(2g));
• перепад давления: Δp = ρ·g·h_f (Па); часто удобнее выражать потери в кПа/100 м или в м вод. ст.

Определение коэффициента трения f:

• ламинарный режим: f = 64/Re;
• турбулентный режим: использовать неявное уравнение Кольбрука—Уайта или явную аппроксимацию Хааланда:

Haaland: 1/sqrt(f) = -1,8·log10( (ε/D)/3,7 + 6,9/Re )

Где ε — абсолютная внутренняя шероховатость трубы. Для Флексален-1000+:

• точное значение ε брать из технической документации производителя; типичное значение для гладких полиэтиленовых или композитных внутренних поверхностей находится в диапазоне порядка 10^(-3)—10^(-2) мм. Если документация отсутствует, использовать conservative ε = 0,01 мм и затем корректировать расчет при наличии данных.
• учитывать, что при повышении температуры вязкость воды уменьшается, Re растёт и f может уменьшиться; поэтому свойства ρ и ν брать при средней рабочей температуре.

Местные потери и эквивалентная длина:

Местные сопротивления учитываются суммой коэффициентов K для каждого узла: h_loc = ΣK·(V^2/(2g)). Часто удобнее переводить K в эквивалентную длину Leq = K·D/f, тогда общая длина для расчёта трения L_total = L + ΣLeq.

Корректировки для Флексален-1000+:

• использовать внутренний диаметр, указанный для рабочего состояния (без учёта изоляции); наружная изоляция не влияет на гидравлику, но влияет на температуру и свойства теплоносителя;
• при расчётах на длительные участки обратить внимание на возможные дополнительные местные потери в местах сборок пятитрубного пучка (коллекторы, переходы), для которых K могут быть выше стандартных; уточнять у производителя фитингов;
• если в системе применяется незамерзающий теплоноситель (гликольы), учесть изменение ρ и ν и соответственно пересчитать Re и f; для гликолей вязкость может увеличиться существенно, что повышает потери;
• рекомендуется проводить расчёт по температурам t_mean и с последующей проверкой при крайних рабочих температурах (максимум и минимум) для оценки диапазона потерь.

Подбор циркуляционного насоса и системы регулирования

Требуемый напор насоса H_req и его составные части:

• H_req = H_static + H_friction + H_local + H_safety, где H_static — статическая составляющая (перепад высот), H_friction — суммарные потери на трение, H_local — местные потери, H_safety — запас (обычно 10—20 % для регулирования и износа).
• перевод из давления в напор: H (м) = Δp (Па) / (ρ·g).

Критерии выбора насоса:

• выбирать насос по рабочей точке (V̇, H_req) на рабочей кривой так, чтобы точка была близка к номинальной (BEP) насоса при ожидаемом режиме — это снижает вибрацию и повышает КПД;
• предпочтительно использовать насосы с частотным регулированием (ПЧ), чтобы адаптировать расход под переменный тепловой график и снизить потребление электроэнергии;
• для резервирования и обслуживания предусмотреть схему с параллельными насосами или дублированием: N+1 или 2×50 % в зависимости от требований по надежности;
• учесть требования к NPSH (для систем с конденсацией/низким давлением), хотя в закрытых теплосетях обычно проблем с кавитацией нет при правильной установке.

Система регулирования и балансирования:

• использовать регуляцию по перепаду давления (DP-контроллер) или по расходу (частотный привод с датчиком расхода) в зависимости от конфигурации сети;
• в ключевых ответвлениях применять регуляторы с независимым управлением (PICV) для поддержания заданного расхода при изменениях давления в сети;
• гидравлическое балансирование комбинировать статическими ограничителями и автоматическими регуляторами для снижения колебаний потоков в пятитрубной схеме;
• при подборе предусмотреть место для измерительных сальников и органов контроля (манометры, витковые расходомеры) в узлах ввода/коллекторов для пусконаладки и дальнейшей диагностики.

Практическое требование: проверять выбранный насос против полного рабочего графика системы (несколько точек расхода) и оставлять 10—20 % резерва по напору для регулирования и старения оборудования.

Гидравлическое балансирование и автоматические регуляторы

Балансирование направлено на обеспечение проектных расходных режимов во всех контурах при реальных перепадах давления и изменяющейся тепловой нагрузке. В практике применяют последовательность мероприятий: гидропромывка, заполнение и удаление воздуха, настройка начальных проходных сечений, контроль расхода и окончательная корректировка. Для пятитрубной теплотрассы важно учитывать влияние межтрубных переливов и циркуляционных петель на распределение потоков.

• Методы балансирования: ручные балансировочные клапаны с измерением по расходомерам; дифференциальные регуляторы перепада давления; клапаны с независимым контролем расхода (PICV — pressure independent control valve).
• Рекомендуемая последовательность пусконаладки: обеспечить чистоту системы (фильтры, магнитные улавливатели), установить опорные датчики Δp и температур, задать проектные расходные значения, проверить фактические расходы и зафиксировать положения регулирующих элементов.

Практические указания по выбору и применению регуляторов:

• Для магистралей с переменной нагрузкой предпочтительны PICV или электронные регуляторы с входом по Δp и выходом по расходу — они исключают постоянные перенастройки при изменении давления в сети.
• На ответвлениях и балансировочных стояках экономически оправданы ручные балансировочные клапаны с интегрированными расходомерами для начальной наладки и последующей проверки.
• Если насосная станция работает по постоянному перепаду, устанавливают клапаны-редукторы Δp до секций с динамической регулировкой для снижения взаимного влияния контуров.

При настройке ориентироваться на контрольные точки: рассчитанный расход, фактический ΔT и стабильность температурного профиля в узлах. Отклонение расхода более ±10% требует корректировки.

Учесть потери на фитинги и локальные сопротивления при установке регуляторов: для длинных участков предусмотреть дополнительные измерения расхода и возможность дистанционной перенастройки через систему автоматизации.

Подбор труб и диаметров для Флексален-1000+

Выбор диаметра для Флексален-1000+ начинается с расчёта объёмного расхода по тепловой мощности: V = P / (ρ · c · ΔT). Как ориентир использовать ρ = 1000 кг/м3 и c = 4186 Дж/(кг·К). Типовые значения температурного перепада ΔT в районных схемах — 30—40 К; в системах с высокой рециркуляцией допускают меньше.

Алгоритм подбора:

1. Определить максимальную тепловую нагрузку участка (P, Вт).
2. Выбрать расчетный ΔT (К) с учётом режима работы и требований к экономичности.
3. Вычислить объёмный расход V (м3/с) и перевести в м3/ч для практики.
4. Задать целевую скорость потока в трубе (см. таблицу ниже) и получить необходимую площадь поперечного сечения A = V / v, затем диаметр d = sqrt(4A/π).
5. Проверить потери давления по справочным таблицам Флексален-1000+ или расчётом Дарси—Вейсбаха; при необходимости скорректировать диаметр в сторону увеличения.

Рекомендуемые диапазоны скоростей для Флексален-1000+ (практика):

Пример быстрого расчёта: P = 1 000 000 Вт, ΔT = 30 К → V ≈ 0.00797 м3/с ≈ 28.7 м3/ч. При целевой скорости 1.2 м/с диаметр ≈ 92 мм (практически — DN100).

Уточнения и ограничения для Флексален-1000+:

• Подбирать диаметр с учётом заводских номинальных размеров и допустимого рабочего давления/температуры, указанного в техдокументации Флексален-1000+.
• Учитывать дополнительные местные сопротивления: повороты, тройники, задвижки — их эквивалентные длины прибавляются к расчётной протяжённости.
• При вычислении учитывать возможное расширение сети в будущем и резерв по пропускной способности для аварийного режима.

Практическая рекомендация: для типовых участков выполнять предварительный подбор по приведённому алгоритму, затем сверять потери давления с таблицами производителя Флексален-1000+; окончательный выбор диаметров и классов труб фиксировать в проектной документации с указанием допускаемых скоростей и предельных Δp на 100 м.

Критерии выбора диаметра: скорость, тепловая ёмкость, экономичность

При выборе внутреннего диаметра трубопровода руководствуются тремя взаимосвязанными критериями: приемлемая скорость потока, требуемая тепловая ёмкость потока (расчётный расход) и экономическая оценка стоимости материалов и эксплуатации. Последовательность практических шагов:

1. Определить тепловую нагрузку участка Q (Вт) и проектный перепад температур ΔT (°C) между подающей и обратной ветвями.
2. Рассчитать объёмный расход V̇ при выбранной теплоносителе (для воды при нормальных условиях):V̇ = Q / (ρ · c · ΔT), где ρ ≈ 1000 кг/м³, c ≈ 4180 Дж/(кг·К).
3. Задать целевой диапазон скорости потока v и вычислить требуемую площадь поперечного сечения A = V̇ / v, затем диаметр D = √(4A/π).
4. Проверить гидравлические и экономические последствия: потери давления, выбор насоса, стоимость труб и монтажа, кавитационные и эрозионные требования.

Практические ориентиры по скорости потока

• Малым диаметрам и внутренним системам (отопление в здании): 0,4—1,2 м/с — снижение гидравлических потерь и шумов.
• Распределительные магистрали и междомовые трассы: 0,6—1,5 м/с — баланс между потерями и экономией материала.
• Крупные магистрали с жёсткими требованиями по гидравлике: 1,0—1,8 м/с — более высокая пропускная способность, но рост давления и износа.

Эти диапазоны носят ориентировочный характер. Для специальных материалов (например, пластиковые или композиционные элементы Флексален-1000+) верхняя граница скорости может быть ниже из‑за допустимых скоростей эрозии и вибрации — уточняйте в технической документации производителя.

Пример расчёта (практический):
Дано: Q = 5 000 000 Вт (5 МВт), ΔT = 30 °C. Тогда
V̇ = 5·10⁶ / (1000·4180·30) ≈ 0,0399 м³/с ≈ 144 м³/ч.
Выбираем v = 1,2 м/с → A = 0,0399 / 1,2 = 0,03325 м² → D ≈ 0,206 м ≈ DN200.

Дополнительные проверки после выбора диаметра

• Проверить число Рейнольдса Re = v·D/ν (для воды ν ≈ 1·10⁻⁶ м²/с) — режим течения должен соответствовать расчётным допущениям; влияние турбулентности на потери учесть в формуле Дарси—Вайсбаха.
• Оценить потери давления и подобрать насос так, чтобы обеспечить требуемую подачу при суммарном сопротивлении сети.
• Проверить скорость на критических участках (фильтры, узкие проходы, повороты, коллекторы) — при необходимости увеличить диаметр или предусмотреть местные усиленные узлы обслуживания.
• Анализ экономического оптимума: сравнить стоимость труб (рост диаметра увеличивает стоимость) и операционные затраты на перекачку (меньшая скорость снижает потери и расходы на электроэнергию). Для жизненного цикла проекта рассчитать суммарные расходы за срок эксплуатации и выбрать диаметр с минимальной суммарной стоимостью.

Типы соединений и требования к монтажу фитингов

Выбор типа соединения определяется материалом труб (сталь, PE, композиционные/предизолированные), рабочими параметрами (давление, температура), требуемой герметичностью и возможностями монтажа в полевых условиях. Основные типы соединений и их практическая пригодность:

Требования к монтажу фитингов и полевых стыков (общие, применимы для Флексален-1000+ и аналогичных систем)

• Подготовка торцов: аккуратная обрезка, зачистка и, при необходимости, фаска согласно рабочей инструкции.
• Выравнивание осей и зазоров: совместить трубы по оси, исключить изгибы в стыке; контроль за смещением не более допустимых величин, указанных в ППР.
• Соблюдение WPS/инструкции по сварке и процедура НДТ (визуальный контроль, ультразвуковой контроль швов при необходимости).
• Защита стыка: нанесение антикоррозионного покрытия, установка термоизоляционных муфт/защитных манжет и восстановление наружной оболочки у предизолированных труб.
• Контроль уплотнений: проверка состояния прокладок, применение уплотнительных материалов в соответствии с температурным режимом и химической стойкостью теплоносителя.
• Испытание герметичности после монтажа: гидроиспытание и/или акустическая проверка, документирование результатов.
• Требования к персоналу и инструменту: квалификация монтажников, калиброванные инструменты, соблюдение процедур безопасности при сварке и зачистке.

Контрольный чек-лист для монтажной бригады: идентификация материалов и фитингов; подготовка поверхности; соблюдение технологии сварки/сборки; антикоррозионная защита; восстановление изоляции; проведение испытаний и оформление протоколов.

Теплоизоляция, тепловые потери и расчёт теплопотерь трассы

Цель расчёта теплопотерь — определить линейные потери тепла (Вт/м) трассы и выбрать толщину теплоизоляции, обеспечивающую требуемый уровень эффективности и экономическую оправданность. Для цилиндрической однослойной изоляции на трубопроводе приближённая формула линейных потерь q’ (Вт/м) при отсутствии учёта конвекции на внешней поверхности:

q’ = 2π·k·(Tср — Ta) / ln((rp + t) / rp),

где k — теплопроводность изоляционного материала (Вт/(м·К)), rp — наружный радиус трубы (м), t — толщина изоляции (м), Tср — средняя температура теплоносителя (°C), Ta — температура окружающей среды (°C).

Если учёт внешней конвекции необходим (открытая атмосфера), добавляется сопротивление конвекции Rconv = 1/(h·2π·(rp + t)), где h — коэффициент теплоотдачи (Вт/(м²·К)). Тогда полные потери рассчитываются как
q’ = (Tср — Ta) / ( (1/(2π·k))·ln((rp + t)/rp) + 1/(h·2π·(rp + t)) ).

Практический пример расчёта (приближённый):
Дано: Tср ≈ 120 °C, Ta = 0 °C, rp = 0,10 м (Dнар = 200 мм), t = 0,06 м, k = 0,024 Вт/(м·К) (полиуретановая пена).
ln((0,10+0,06)/0,10) = ln(1,6) ≈ 0,470; числитель 2π·0,024·120 ≈ 18,1.
q’ ≈ 18,1 / 0,470 ≈ 38,6 Вт/м.

Интерпретация результата: при таких параметрах трасса теряет ~39 Вт на метр длины. Для участка 500 м это ≈19,3 кВт. Значение подлежит коррекции для подземной прокладки, где теплопотери ниже из‑за теплоёмкости и теплопроводности грунта.

Учет конструктивных особенностей и тепловых мостов

• Фитинги, компенсаторы, опоры и арматура создают локальные тепловые мосты; их суммарный эквивалентный дополнительный удельный расход может составлять 10—50% от линейных потерь на участках с высокой плотностью узлов. Для расчёта применяют поправочные коэффициенты или прибавляют расчётные местные потери (Вт) для каждого элемента.
• Швы изоляции и проходы через конструкции требуют восстановления теплоизоляции с использованием специальных муфт и герметизирующих составов во избежание промерзаний и коррозии.
• В накладных трассах с ветровой и солнечной нагрузкой учитывают изменение внешней температуры и коэффициента теплоотдачи.

Выбор толщины изоляции с экономическим обоснованием

1. Задайте допустимый уровень потерь q’ либо требование по поддержанию ΔT на обратной ветви.
2. Используйте обратную формулу для определения t:t = rp·(exp(2π·k·(Tср — Ta)/q’) — 1).
3. Сравните стоимость дополнительной изоляции с экономией на эксплуатационных затратах за расчётный срок (энергия, потребляемая насосами и источник тепла). Обычно выбирают толщину, при которой предельная стоимость утепления приближается к приведённой стоимости сэкономленной энергии.

Особенности для предизолированных систем (включая Флексален-1000+)

• Предизолированные трубы обычно имеют многослойную конструкцию: внутренняя несущая труба, слой изоляции (PUR), защитная наружная оболочка. Корректность изоляции зависит от качества сопряжения слоёв и герметичности наружной оболочки.
• Критические контрольные точки: стыки (муфты), проходы через футляры, места ввода в здания — требуют усиленной изоляции и антикоррозионной защиты.
• Для подземной прокладки дополнительно проверяют защиту от влаги и возможные механические повреждения; в влажных грунтах рекомендуют оболочки с высокой стойкостью к проникновению воды и применяют дренажные мероприятия.

Краткий практический чек-лист по теплоизоляции трассы: выбрать материал и k; рассчитать q’ для нескольких толщин; учесть локальные тепловые мосты; выбрать толщину с учётом LCC; спланировать восстановление изоляции в местах стыков и узлов; предусмотреть контроль герметичности наружной оболочки при монтаже.

Монтажные требования и технологии укладки

Основные требования к монтажу теплотрассы формулируются через обеспечение прочного основания, сохранение целостности теплоизоляции и учет температурных деформаций. Перед началом работ необходимо выполнить геодезическую разбивку трассы, обнаружение и привязку всех подземных коммуникаций, а также составить последовательность работ с учетом сезонных ограничений (грунтовые воды, замерзание).

• Траншея и подготовка основания: обеспечить ровное уплотнённое основание из песка или мелкозернистого щебня толщиной 100—150 мм; уклон дна должен исключать застой воды и обеспечивать дренаж.
• Габариты и заглубление: проектировать глубину заложения и слой обратной засыпки в соответствии с расчётом теплопотерь, механической нагрузкой и местными нормативами; при пересечениях дорог применять защитные футляры.
• Блоки и опоры: на участках вне траншеи применять опорные конструкции с анкерными узлами и скользящими опорами; располагать опоры с шагом, обеспечивающим сохранение геометрии труб и снижение прогиба.
• Учет температурных деформаций: рассчитывать продольную деформацию по формуле ΔL = α · L · ΔT, где α — коэффициент температурного расширения конкретного материала (брать из паспортных данных); проектировать опорные и анкерные узлы, компенсаторы или петли с учётом рассчитанного укорочения/удлинения.
• Защита и маркировка: прокладывать сигнальную ленту, обеспечивать возвратный электро-проводник (при необходимости), применять коррозионную защиту для металлических элементов и целостную систему восстановления теплоизоляции после сварки/стыковки.
• Обратная засыпка: выполнять слоями 150—200 мм с послойным уплотнением механическими средствами; запрещается использовать крупный камень и строительный мусор в непосредственной близости от труб.

Технология укладки выбирается по материалу и конструктивной схеме: сплошная в траншее для предварительно изолированных труб, сборная модульная укладка на опорах для трубопроводов вне грунта, с применением защитных футляров и компенсаторов на магистральных пересечениях и у пересадок.

Правила сварки/стыковки и проверка герметичности

Стыковка выполняется согласно типу внутренней транспортной трубы. Общие требования — наличие утверждённой технологической карты (WPS/инструкция производителя), квалифицированный персонал и метрологическая поддержка для фиксации параметров сварки/стыковки.

• Подготовка соединяемых концов: очистка от загрязнений, дефектов и старой изоляции; проверка геометрии торцов и допусков на перпендикулярность/косынность.
• Методы соединения:
  • Для стальных труб — электродуговая/электрошлаковая сварка по утверждённой процедуре с контролем предварительного подогрева, межслойной температуры и пасса; обязательны визуальный контроль и неразрушающий контроль (радио- или ультразвуковой) для ответственных магистралей.
  • Для полиэтиленовых или сшитых полиэтиленовых труб — стыковая сварка на горячей пластине (butt-fusion) или электросварные муфты (electrofusion) с применением сертифицированных сварочных аппаратов; соблюдать регламент температур, времени поджима и времени охлаждения из инструкции производителя.
  • Фланцевые и резьбовые соединения — применять плотно соответствующие уплотнения, контролировать момент затяжки и использовать прокладки, устойчивые к рабочей температуре среды.
• Контроль качества сварки: ведение журнала сварки с параметрами каждого шва, маркировка и сохранение протоколов квалификации сварщиков; визуальный контроль дефектов и измерение геометрии шва.
• Неразрушающий контроль: выбирать метод по классу ответственности трассы — магнитопорошковый для поверхностных дефектов, УЗК или радиография для сварных швов стальных труб; фиксировать результаты в акте контроля.
• Восстановление теплоизоляции: после стыковки обеспечить восстановление теплозащиты и защитного покрытия по технологической карте: монтаж сегментов теплоизоляции, тепловая усадка/склеивание швов, установка защитных кожухов и специальные герметизирующие ленты встык.
• Гидростатическое опробование и приёмо-сдаточные испытания: заполнить трубопровод и постепенно повысить давление до проектного испытательного уровня (обычно 1,25—1,5 · Pрабочее, уточнять по проекту/нормативу); выдержать регламентированное время (как правило несколько часов), контролировать падение давления и визуально проверять все стыки и соединения на отсутствие подтеканий. Результаты фиксируются в акте испытания.

Перед вводом в эксплуатацию все дефекты, выявленные при НКТ или гидростатическом испытании, должны быть устранены, а исправленные узлы повторно проверены.

Особенности монтажа пятитрубной системы в стеснённых условиях

Монтаж пятитрубной теплотрассы в ограниченном пространстве требует четкой последовательности работ, ранней координации с другими коммуникациями и использования модульных/предварительно собранных участков. Главные задачи — обеспечить доступ для стыковки, соблюдение радиусов изгиба труб и сохранение теплоизоляции при минимальном запасе пространства.

• Подготовка трассы: провести топосъёмку и обследование существующих коммуникаций; согласовать оси и отметки уровней. На стадии проектирования предусмотреть технологические окна и ревизионные зоны.
• Применение сборных секций: по возможности использовать заводские сборки с готовыми фитингами и фасонными частями для уменьшения объёма сварочных/стыковочных работ на объекте и ускорения монтажа.
• Минимальные радиусы и гибка: соблюдать рекомендованные минимальные радиусы гибки для материала труб (учитывать тип Флексален-1000+ или аналогов); при необходимости использовать гнутые изделия или компенсаторы вместо резкой изгиба на месте.
• Крепление и опоры: проектировать более частую расстановку опор и подвесов, чтобы предотвратить деформации и обеспечить равномерное распределение нагрузок. При ограниченном пространстве применять комбинированные консоли и прокладки для уменьшения горизонтального вылета.
• Доступ для обслуживания: оставлять технологические зазоры у запорной арматуры, компенсаторов и регуляторов; предусмотреть съемные панели или люки, если трасса проходит через строительные конструкции.
• Теплоизоляция и антикоррозионная защита: проводить утепление после окончательной подгонки и проверки стыков; применять материалы, допускающие монтаж в стеснённых условиях и не увеличивающие габариты сверх проектных параметров.
• Организация работ и безопасность: поэтапно изолировать рабочие зоны, обеспечить вентиляцию и эвакуационные проходы; применять малошумные инструменты и стационарные вытяжки при сварке в замкнутых помещениях.

В стеснённых условиях предпочтительны подготовленные заводом секции и минимизация сварочных/стыковочных операций на объекте.

Испытания, пусконаладка и ввод в эксплуатацию

Пусконаладка пятитрубной теплотрассы включает приемо-сдаточные испытания, промывку, наполнение, испытание герметичности и контроль работоспособности систем регулирования. План работ и критерии приёмки должны быть зафиксированы в протоколах и соответствовать проектной документации и действующим нормативам.

• Промывка и очистка: выполнить промывку трубопровода перед заполнением системой теплоносителя; использовать фильтрующие сетки и промывочные насосы; контролировать взвешенные частицы на выходе до достижения нормативных параметров чистоты.
• Гидростатические/пневматические испытания: стандартно применять гидростатическую пробу при 1,25—1,5 кратном рабочем давлении, если иное не указано в проекте или нормативных документах; выдержка при тестовом давлении не менее 30 минут после прогрева/статического выравнивания. Пневматические испытания разрешены в условиях, где гидростатическая непрактична, с повышенными мерами безопасности и меньшими значениями перепада.
• Последовательность испытаний:
  1. Визуальная проверка качества монтажа и креплений.
  2. Закрытие/маркировка всех запорных устройств и дренажей.
  3. Промывка и фильтрация.
  4. Наравне заполнение и удаление воздуха (деаэрация).
  5. Гидростатическая проба с контролем падения давления и осмотров на утечки.
  6. Термические циклы при необходимости: нагрев/охлаждение для проверки компенсации расширений и герметичности в рабочих температурных границах.
• Критерии приёмки: отсутствие динамических и статических утечек, допустимые пределы падения давления за время выдержки, корректная работа запорной и регулирующей арматуры, отсутствие пластических деформаций и изменений геометрии креплений.
• Контроль автоматики и сцепления с сетями: проверка последовательности сигналов, калибровка датчиков давления/температуры/расхода, проверка логики аварийных отключений и переключений на резервные насосы.

Документация: оформлять акт испытаний с указанием используемого оборудования, промежуточных результатов и замечаний. Все несоответствия устранять до подписания акта ввода в эксплуатацию.

Перед наполнением системы обязательны промывка и деаэрация; испытания выполнять с учётом температурного состояния конструкций и указаний проектной документации.

Эксплуатация, обслуживание и диагностика

Эксплуатация пятитрубной теплотрассы предполагает регулярный контроль гидравлических и тепловых параметров, плановое техническое обслуживание узлов и оперативную диагностику неисправностей. Для поддержания работоспособности важна четкая программа ТО и система мониторинга.

• Ежедневный контроль: показатели давления, температуры на подающем и обратном трактах, потока насоса, состояния сигналов аварии. Фиксация отклонений в журнале или системе АСУ ТП.
• Ежемесячное обслуживание: проверка и очистка фильтров и сеток, осмотр опор и креплений, визуальная проверка теплоизоляции, испытание работы запорной арматуры (промывка, проворачивающие операции).
• Квартальные/годовые работы: пробный запуск резервных насосов, калибровка датчиков, проверка систем автоматики и балансировочных клапанов, контроль химсостава теплоносителя и при необходимости коррекция химической защиты.
• Диагностика утечек и дефектов:
  • Активный мониторинг: потери давления, необычные колебания расхода и температуры.
  • Инструментальные методы: акустическая локация утечек, тепловизионная съёмка, трассировочные прогоны с локальными датчиками.
  • Анализ гидравлических всплесков: регистрировать транзиенты и анализировать по сигналам давления для раннего выявления частичных засоров или закрытий клапанов.
• План замены и запасные части: иметь комплект основных фитингов, запорной арматуры, манометров и датчиков; на узлах с повышенным износом предусматривать быстрый доступ и возможность замены без длительного останова трассы.

Регистрация всех операций и результатов диагностики нужна для отслеживания трендов и принятия решений по ремонту или модернизации. При возникновении аварийной ситуации действовать по утвержденному регламенту: локализация, снижение давления в зоне, проведение аварийно-ремонтных работ и последующее тестирование восстановленного участка.

Экономика проекта и оценка жизненного цикла

Оценка экономической целесообразности пятитрубной теплотрассы должна быть привязана к конкретным показателям: капитальным затратам (CAPEX), эксплуатационным затратам (OPEX), ожидаемому сроку службы и стоимости утилизации/реконструкции. Для корректного принятия решения рекомендуется расчет жизненного цикла (LCC) с дисконтированием денежных потоков и анализом чувствительности по ключевым параметрам (цена энергии, стоимость материалов, ставка дисконтирования).

• Состав CAPEX: проектирование, земляные работы, трубы и фитинги (Флексален-1000+ — материал и длина), арматура, камеры, насосы, теплоизоляция, монтажные работы, пусконаладочные работы и непредвиденные расходы (обычно 5—10% от сметы).
• Состав OPEX: потребление электроэнергии насосами, поддержание температурного режима (теплопотери), плановое обслуживание, ремонтные работы, расходы на контроль и диагностику, амортизация оборудования.
• Ключевые параметры LCC: срок анализа (обычно 20—30 лет для теплотрасс с учётом гарантийных сроков изоляции и срока службы несущей трубы), ставка дисконтирования (зависит от условий проекта), прогноз цены теплоносителя и электроэнергии, частота и стоимость ремонтов.

Практические ориентиры при оценке:

• Окупаемость дополнительных затрат на более дорогие материалы (например, применение Флексален-1000+ с улучшенной изоляцией) должна оцениваться через снижение теплопотерь и затрат на обслуживание. Для выбора сравнивают приведённые затраты на тепло, руб./Гкал, при разных вариантах трассы.
• Оптимизация диаметров и скоростей потока влияет как на CAPEX (стоимость труб и арматуры), так и на OPEX (энергопотребление насосов). Для сетей отопления экономически оправданы скорости потока в диапазоне ~0,5—1,2 м/с; ниже — увеличиваются капитальные затраты за счет больших диаметров, выше — увеличивается расход энергии и эрозионный износ.
• Чувствительный анализ: проверяют влияние ±20—30% на цену энергии и на стоимость материалов; если проект остаётся экономически приемлемым в таком диапазоне — риск считается управляемым.

Выводы по экономике: принимать решение нужно на основе LCC с учётом ожидаемого срока службы материалов и реальной цены тепла; дополнительные капиталовложения в более дорогую предварительно изолированную трубу целесообразны, если сокращают суммарные OPEX и уменьшают частоту ремонтов в течение анализа.

Нормативы, стандарты и требования безопасности

Проектирование, монтаж и эксплуатация пятитрубной теплотрассы регулируются комплексом нормативных документов: строительными правилами (СП/СНиП), отраслевыми нормами для тепловых сетей, стандартами на материалы (ГОСТ), правилами промышленной безопасности и требованиями пожарной безопасности. В проектной документации необходимо ссылаться на действующие нормативы и требования заказчика/оператора.

• Требования к материалам и изготовлению: соответствие труб и фитингов паспортам качества и стандартам производителя; наличие протоколов механических испытаний и испытаний на герметичность.
• Испытания трубопровода: гидравлические испытания под давлением выше рабочего (обычно применяют коэффициент 1,25—1,5 в зависимости от нормативов и рекомендаций производителя); все испытания фиксируются актами и протоколами.
• Изоляция и коррозионная защита: соответствие заявленным теплоизоляционным характеристикам, контроль толщины и плотности изоляции, герметичность защитной оболочки, при необходимости — устройство электрохимической защиты или контроль состояния покрытия.
• Требования к укладке: глубина закладки, удаление от других коммуникаций, обеспечение доступа для ремонта и установки камер, соблюдение требований по уплотнению и слоям обратной засыпки.
• Пожарная безопасность и вентиляция камер: организация вытяжной вентиляции в тепловых камерах, применение материалов с огнестойкими характеристиками и маркировка участков с повышенными температурами.
• Охрана труда и техника безопасности на стройплощадке: подготовка ППР (план производства работ), обеспечение обучения персонала, применение средств индивидуальной защиты при сварке/стыковке, контроль подъёмно-транспортных работ.

В проектной документации обязателен перечень нормативов и ссылок на протоколы испытаний материалов, а также акты приемки скрытых работ и гидравлических испытаний.

Нюансы и ограничения: конкретные значения давлений испытания, минимальной глубины прокладки, предельных температур или требований к расстояниям до других коммуникаций следует брать из действующих СП/СНиП и ГОСТов применительно к региону и типу сети. Ответственность за соответствие нормативам лежит на разработчике проекта и генеральном подрядчике при вводе в эксплуатацию.

Примеры проектов и кейс‑стади: расчет и подбор труб для типового участка

Ниже приведён пример расчёта типового участка пятитрубной теплотрассы длиной 500 м, питающей жилой квартал с суммарной тепловой нагрузкой 500 кВт. Пример ориентирован на практическое применение при выборе диаметра несущих труб и предварительной оценке потерь давления.

Исходные данные:

• Тепловая нагрузка Q = 500 кВт;
• Дельта температур на участке ΔT = 30 K (подача/обратка);
• Длина участка L = 500 м;
• Теплоноситель — вода, cp = 4,19 kJ/kg·K, ρ = 1000 kg/m3.

Расчёт расхода теплоносителя:

Объёмный расход m³/ч = 0,859 · Q(kW) / ΔT(K)

Подставляя: m³/ч = 0,859·500/30 ≈ 14,3 м³/ч (0,00398 м³/с).

Подбор диаметра: рассмотрим три типоразмера (практические внутренние диаметры взяты как ориентир):

Замечания по скоростям: при выборе руководствуются допустимыми скоростями (для сетей отопления обычно 0,5—1,2 м/с). Для рассматриваемой нагрузки DN100 обеспечивает комфортную скорость ~0,5 м/с, DN80 — близкая к верхнему пределу, DN125 — низкая скорость, но более высокий CAPEX.

Ориентировочный расчёт потерь давления (метод приближённый, f ≈ 0,02):

• Для DN100: v = 0,51 м/с; v²/(2g) ≈ 0,0134 м; L/D = 500/0,1 = 5000; h_f = f·(L/D)·v²/(2g) ≈ 0,02·5000·0,0134 ≈ 1,34 м вод. столба (~13,2 кПа).
• Для DN80: скорость 0,83 м/с; расчёт даёт h_f ≈ 3,5 м вод. ст. (~34,3 кПа).
• Для DN125: скорость 0,33 м/с; расчёт даёт h_f ≈ 0,55 м вод. ст. (~5,4 кПа).

Выбор насоса и регулирование: при DN100 суммарный запас давления считается ~15—25 кПа на участок (включая местные потери и резерв). Подбор насоса ведут по требуемому расходу и суммарному напору с учётом схемы разводки и высотных перепадов; рекомендуется предусмотреть двухступенчатое регулирование или частотный преобразователь для экономии энергии в период непиковых нагрузок.

Учёт Флексален-1000+: при использовании предварительно изолированных труб такого типа необходимо сверять внутренние диаметры, толщину и теплопроводность изоляции, а также расчётные значения шероховатости поверхности. Влияние на расчёт гидравлики даёт фактический внутренний диаметр и коэффициент трения; влияние на экономику — снижение теплопотерь и уменьшение затрат на монтаж укладки (меньше работ по изоляции на месте).

Практические рекомендации по выбору диаметра на типовой участок:

• Начинать подбор с расчётной скорости 0,5—0,8 м/с; оценивать потери давления и стоимость трубопровода; выбирать диаметр, при котором суммарный LCC минимален.
• Учитывать, что снижение диаметра уменьшает CAPEX на материал, но увеличивает OPEX из‑за роста энергопотребления насосов и возможного увеличения риска кавитации/эрозии при высоких скоростях.
• Проверять соответствие выбранного варианта требованиям производителя Флексален-1000+ по допускаемым температурам и давлениям, а также по монтажным ограничениям и рекомендуемым методикам стыковки.

Заключение кейса: для рассматриваемого участка 500 кВт при ΔT = 30 K DN100 (внутренний ~100 мм) является практичным вариантом с балансом CAPEX/OPEX: обеспечивает скорость ~0,5 м/с и потери давления порядка 1—1,5 м вод. ст., что упрощает подбор насоса и снижает износ оборудования. Конечный выбор должен подтверждаться детальным гидравлическим расчётом с реальными внутренними диаметрами и коэффициентами трения от производителя труб и с учётом местных особенностей трассы.

Выводы и практические рекомендации по применению Пятитрубная теплотрасса с Флексален-1000+

Пятитрубная схема оправдана там, где требуется одновременное снабжение нескольких температурных контуров или организация резервирования/обратного отвода без увеличения габаритов траншеи. Применение Флексален-1000+ даёт преимущества по монтажной скорости и уменьшению теплопотерь при условии соблюдения заводских требований к стыковке и изоляции.

• Критерии применения: наличие разнотемпературных потребителей, требование компактной трассы, ограниченные условия прокладки (узкие коридоры, плотная застройка).
• Проектирование: согласовать рабочие давления и температуры сети с паспортными значениями Флексален-1000+, предусмотреть компенсацию теплового удлинения и места для обслуживаемых колодцев/шахт для вентилей и запорной арматуры.
• Монтаж и соединения: использовать рекомендованные производителем методы (электроффузия/стыковая сварка для полиэтиленовых участков, заводские переходы для подключений к стальной арматуре), контролировать качество изоляции и герметичность оболочки.
• Гидравлика и управление: выполнять гидравлическое балансирование, предусматривать насосную избыточность для критичных участков и возможности автоматического регулирования температурных графиков.
• Испытания и ввод в эксплуатацию: проводить гидравлические и тепловые испытания в соответствии с проектной документацией и паспортом изделия; документировать результаты и оставлять доступ к точкам контроля.

Ограничения: учитывать совместимость теплоносителя с материалами трубы и фитингов, пределы по давлению/температуре и требования к механической защите в местах пересечений. Практика показывает: при соответствии проектным и монтажным правилам пятитрубная трасса на базе Флексален-1000+ обеспечивает компактное и технологичное решение для сложных распределительных сетей.
