Теплотрасса для Вашего дома: сравнение двухтрубной и четырехтрубной системы

Двухтрубная система: одна подающая и одна обратная ветвь. Применима для домов с простыми схемами отопления (радиаторы, тёплый пол через коллектор) и при отсутствии необходимости в отдельном температурном режиме для ГВС. Плюсы — меньшие капитальные затраты, проще гидравлика и контроль. Ограничения — при необходимости одновременного обеспечения отопления и ГВС требуется нагревательный узел с подмешиванием или накопительный бойлер; регулирование температуры по контурам ограничено.

Четырехтрубная система: две пары подача/обратка — отдельно для отопления и отдельно для ГВС или охлаждения. Преимущество — независимая регулировка температур и возможность подключать разные источники (например, котёл и бойлер прямого нагрева). Минусы — выше стоимость материалов и монтажа, более сложная гидравлическая балансировка и больше точек утечек/обслуживания. Для домов с централизованным снабжением горячей воды или при высоких пиковых нагрузках на ГВС четырехтрубная схема оправдана.

Критерии выбора: размер дома и количество санитарно-технических точек, требуемая независимость температурных режимов, расстояние до источника тепла, ожидаемая одновременная нагрузка на отопление и ГВС, бюджет на монтаж и обслуживание. При сомнениях ориентируйтесь на технико-экономический расчёт с учётом гидравлических потерь и стоимости предизолированных труб.

Типы теплотрасс и их применимость в частном доме

Типы теплотрасс различают по конструкции (двухтрубная/четырехтрубная), по способу прокладки (в траншее, в канале, бесканально в утеплённом составе) и по материально-конструктивной реализации (предизолированные готовые линии, сборные из труб на месте). Для частного дома наиболее практичны следующие варианты.

Практические критерии выбора: длина трассы и тепловые потери (преимущество предизолированных решений при длине >10—15 м), риск механических воздействий на трассу, глубина промерзания грунта на участке, возможность доступа для ремонта, требуемая скорость монтажа. Нормы и местные регламенты могут диктовать обязательные решения при подключении к централизованным системам, это учитывают на стадии проектирования.

Материалы труб: Флексален, PEX и металлопластик — преимущества и ограничения

Флексален: предизолированная система, состоящая из несущей трубной линии, слоя теплоизоляции и защитной оболочки. Основное назначение — наружные теплотрассы и вводы в дом. Преимущества: низкие теплопотери, готовность к прокладке в траншею, равномерная защита от промерзания. Ограничения: требуется корректное выполнение концовок и узлов ввода (компенсаторы, шкафы), цена выше сборных решений.

PEX (сшитый полиэтилен): гибкая внутренняя разводка, часто применяется для систем «тёплый пол» и коллекторных разводок. Преимущества: гибкость, стойкость к коррозии, простота монтажа с пресс- или надвижными фитингами, хорошая долговечность при нормальных температурах. Ограничения: некоторые типы требуют кислородного барьера для закрытых систем, менее пригодны для наружной прокладки без защиты и теплоизоляции, рабочая температура и давление зависят от типа сшивки.

Металлопластик (PEX-Al-PEX или армированный алюминием): сочетает гибкость и высокую геометрическую стабильность. Преимущества: небольшой коэффициент линейного расширения благодаря алюминиевой прослойке, простота монтажа в помещении, широкая совместимость с фитингами. Ограничения: чувствительность к точности обжатия/крепления фитингов, возможные проблемы при длительных высокотемпературных режимах, при наружной прокладке требует защитного покрытия и изоляции.

• Выбор по применению: Флексален — для наружной предизолированной трассы; PEX — для бытовых внутридомовых контуров; металлопластик — для бюджетных коллекторных решений и там, где важна геометрическая стабильность.
• Фитинги и узлы: предизолированные трубы требуют специализированных концовок и шкафов; PEX и металлопластик — стандартные пресс/обжим/надвижные фитинги, оцените доступность комплектующих и опыт монтажников.

При выборе материала учитывайте температурный режим, требуемую долговечность, наличие кислородного барьера и условия прокладки (наружные/внутренние работы).

Двухтрубная система: конструкция, принцип работы и области применения

Двухтрубная система состоит из двух магистралей — подающей (теплая вода) и возвратной (охлажденная вода). От магистралей отходят ветви к приборам отопления (радиаторы, конвекторы, контуры теплого пола через смеситель). Важно, что каждый прибор подключается параллельно к общей подающей и возвратной магистрали, а не последовательно. Основные элементы: распределительные магистрали, стояки/ветви, запорно‑регулирующая арматура (балансировочные вентили, термостатические головки) и циркуляционный насос.

Принцип работы основан на поддержании потока теплоносителя и заданной разности температур между подачей и возвратом. Балансировка выполняется посредством регулировки расходов по ветвям — чтобы обеспечить требуемый тепловой режим в каждом помещении. Для интеграции теплых полов с радиаторами применяют гидравлические разделители или смесительные узлы, поскольку теплый пол требует меньшей подачи по температуре и большего объема воды.

Области применения двухтрубной схемы:

• частные одноквартирные дома площадью до ~200 м² с однотипными отопительными приборами;
• системы с одним источником тепла (газовый/твердотопливный котел, тепловой насос) без необходимости поддерживать отдельный контур горячего водоснабжения на другой температуре;
• когда приоритет — минимальные капитальные затраты и простота монтажа/обслуживания.

Ограничения: сложнее совмещать приборы с существенно разными температурными требованиями (радиаторы и безсмесительные тёплые полы), ограниченная гибкость при организации одновременной ГВС без дополнительного теплообменного оборудования, более выраженное влияние неправильной балансировки на комфорт.

Четырехтрубная система: конструкция, принцип работы и преимущества

Четырехтрубная система имеет две подающие и две возвратные магистрали — отдельно для отопления и отдельно для горячего водоснабжения (или для отопления и охлаждения). Каждая функция получает собственный контур с независимым регулированием температур и расходов. В частных домах это означает наличие двух коллекторных групп и, при необходимости, двух насосных агрегатов или одного насоса с раздельной гидравликой.

Преимущества, подтверждающие выбор в конкретных задачах:

• независимое поддержание температурных графиков для отопления и ГВС без смешения потоков;
• быстрая подача горячей воды требуемой температуры при включении крана;
• упрощённое подключение систем с разными требуемыми температурами (например, радиаторы при 65/55 °C и тёплый пол при 45/35 °C) без сложных смесительных узлов;
• возможность реализации параллельных режимов (отопление + охлаждение) при наличии соответствующего оборудования.

Недостатки: более высокая стоимость материалов и трассировки, большая сложность гидравлической балансировки, увеличенные требования к изоляции и монтажному пространству. Практическое применение оправдано в домах с площадью свыше ~200—250 м², объектах с большим суточным расходом горячей воды или при использовании источников тепла, рассчитанных на разные температурные режимы.

Сравнительный технический анализ: гидравлика, температурный режим и потери

Ключевые технические отличия двух- и четырёхтрубных схем проявляются в расходах теплоносителя, потерях давления и тепловых потерях трасс.

Q = ρ·c·V̇·ΔT

Здесь Q — тепловая мощность (Вт), ρ ≈1000 кг/м³ — плотность воды, c ≈4186 Дж/(кг·K), V̇ — объёмный расход (м³/с), ΔT — температурная разность подачи и возврата (K). Увеличение ΔT прямо снижает требуемый объёмный расход для той же мощности, что уменьшает скорость в трубах и гидравлические потери.

Пример: при нагрузке 20 кВт и ΔT = 20 K V̇ ≈ 0,86 м³/ч; при ΔT = 10 K — ≈1,72 м³/ч. Следствие — при малом ΔT требуются большие диаметры труб и более мощный насос.

Гидравлика: потери давления рассчитываются по уравнению Дарси‑Вейсбаха и зависят от расхода, длины и диаметра. В четырехтрубной системе суммарные расходы по трассам обычно выше (две отдельные системы), поэтому общие потери и требования к насосам могут быть больше; однако отдельная регулировка позволяет оптимизировать режимы и снизить перерасход энергии в конкретных узлах.

Тепловые потери трасс зависят от разности температур, длины и качества изоляции. Предизолированные трубы снижают потери и риск промерзания и делают эффективной прокладку на большие расстояния. Без надёжной изоляции экономический эффект от разделения контуров может нивелироваться возросшими утечками тепла.

Вывод: выбор между схемами определяется требуемой гибкостью по температурам и объёмам ГВС, длиной трасс и экономикой: двухтрубная — более простое и дешевое решение для типовых частных домов; четырехтрубная — оправдана при необходимости раздельных температурных режимов и высоких требованиях к подаче горячей воды.

Гидравлические потери и балансировка системы

Гидравлические потери определяют реальную подачу теплоносителя к отопительным приборам и становятся критическими при ветвлении сети и при большом суммарном сопротивлении трубопроводов. Рассчитывают потери по формуле Дарси—Вейсбаха: h = f * (L/D) * (v2/(2g)), где h — потери напора (м вод. ст.), f — коэффициент трения, L — длина, D — внутренний диаметр, v — скорость, g — ускорение свободного падения. Для инженерного расчёта достаточно поочерёдно определить требуемые расходные показатели по тепловой нагрузке, подобрать диаметры, затем оценить сопротивления участков и приборов (радиаторов, коллекторов, запорной арматуры).

Практические рекомендации по снижению и учёту потерь:

• Проектировать скорость в магистральных линиях 0,6—1,2 м/с, в контурных ответвлениях — не более 0,6 м/с. Выбор зависит от допустимого шума и уровня потерь.
• Выбирать диаметры исходя из суммарных расходов и допустимых потерь напора; при необходимости применять разветвлённую сеть с коллекторным распределением вместо длинных последовательных ветвей.
• Учитывать местные сопротивления: фитинги, сальники, корпуса насосов и т.п. Их вклад часто сравним с потерями по длине трубы на коротких отрезках.
• При двухтрубной разводке балансировка критична: каждый контур должен иметь регулируемый расход, иначе часть контуров будет «забита» из‑за меньшего гидравлического сопротивления у соседей.
• Применять автоматические регуляторы перепада давления и насосы с частотным регулированием для поддержания рабочих режимов и уменьшения перетоков.

Пример расчёта потерь (схема одного контурного участка):

Эти данные служат для оценки: при длине контура 30 м потери составят ≈5,1 м вод. ст. (≈50 кПа). Конкретные расчёты требуют точного определения диаметров, длин и локальных сопротивлений; приведённый пример показывает порядок величин.

Балансировка системы — последовательность действий:

1. Определить требуемые расход/тепловую нагрузку для каждого контура по теплотехническому расчёту.
2. Установить на каждом контуре регулирующие (балансировочные) вентили или расходомеры‑регуляторы на коллекторе.
3. Подобрать насос и настроить его на требуемый напор с учётом суммарных потерь и запаса по кавитации.
4. Провести пусконаладочные испытания: измерить расход/перепад давления в контурах; при необходимости перенастроить расходные клапаны или установить дифференциальный регулятор давления.
5. Зафиксировать положения балансировочных клапанов и нанести данные в эксплуатационную документацию.

Оборудование для выполнения балансировки: коллекторы с расходомерами, балансировочные краны с маркировкой расходов, электронные дифференциальные регуляторы давления, бытовые или стационарные расходомеры. Для систем с переменным расходом предпочтительны регулируемые насосы с частотным приводом.

Тепловые потери, изоляция и роль предизолированных труб в теплотрассе

Тепловые потери теплотрассы зависят от температуры теплоносителя, типа грунта/окружающей среды, глубины заложения и качества изоляции. Уменьшение потерь достигается правильным выбором конструктивной схемы и применением предизолированных труб с эффективной пенополиуретановой (ППУ) изоляцией и защитной оболочкой.

Для расчёта потерь на единицу длины используют формулу для цилиндрического теплопроводного сопротивления: q’ = 2πλ(Tт — Tокр) / ln(r2/r1), где λ — теплопроводность изоляции, r1 — радиус несущей трубы, r2 — радиус внешней поверхности изоляции. Эта формула даёт проводящую составляющую; при прокладке в траншее добавляются потери через грунт и конвекция у наружной поверхности оболочки.

Таблица примерных потерь по изоляционной толщине (λ изоляции 0,025 Вт/м·К, ΔT = 50 К, радиус несущей трубы 9 мм):

Практические выводы:

• При небольших диаметрах и больших перепадах температур экономический эффект увеличения толщины изоляции быстро падает — возврат инвестиций ощутим при эксплуатации в течение многих лет и при высоких температурах.
• Предизолированные трубы дают стабильную и прогнозируемую величину потерь на трассе, упрощают расчёт и монтаж, снижают требования к глубине траншей и к дополнительной локальной изоляции узлов.
• При прокладке в траншее следует учитывать теплопередачу от оболочки к грунту; в плотных грунтах потери выше, чем при прокладке в аэрируемом песке или при защищённой коробовой укладке.

Ограничения и нюансы при применении предизолированных изделий (включая Флексален):

• Соединения требуют заводских муфт или специализированных монтажных узлов; некачественные стыки нивелируют преимущество изоляции.
• Предизолированные трубы имеют большую осевую жёсткость; при значительных температурных деформациях требуется компенсаторы или расчёт на удлинение.
• Для переходов через дороги, водоёмы и коммуникации необходимы дополнительные короба и антикоррозионная защита.

Материалы и комплектующие: почему Флексален часто выбирают для теплотрасс

При проектировании теплотрассы для дома выбор материалов основывают на трёх критериях: теплопотери, монтажная скорость и долговечность. Флексален как категория предизолированных гибких труб часто выбирают для частных и коттеджных объектов по сочетанию этих критериев.

Конкретные преимущества и обоснование выбора для дома:

• Стабильные тепловые потери. Предизолированная конструкция с ППУ‑изоляцией и защитной оболочкой даёт прогнозируемые показатели потерь на трассе, что упрощает теплотехнический расчёт и подбор генератора.
• Ускоренный монтаж. Гибкость и наличие заводских муфт сокращают время укладки в траншее и количество сварных/контактных соединений на объекте, что снижает трудозатраты и риск ошибок на стыках.
• Защита от коррозии и внешних воздействий. Внешняя оболочка (HDPE или аналог) обеспечивает механическую защиту и барьер для влаги, что актуально при прокладке в агрессивных грунтах и при контакте с другими коммуникациями.
• Совместимость с различными схемами разводки: двухтрубная и четырёхтрубная концепции могут быть реализованы с использованием Флексален как для горячей трассы, так и для обратки/подпитки/ГВС.
• Широкий набор заводских комплектующих: муфты, тройники, компенсаторы, проходки для трасс через дорожные покрытия — что уменьшает долю полевых работ по изготовлению нестандартных стыков.

Ограничения и факторы, которые следует учитывать при выборе для дома:

• Стоимость материала и комплектующих выше, чем у обычного неметаллического или металлопластикового трубопровода без предизоляции; экономия достигается за счёт меньших эксплуатационных потерь и снижения затрат на земляные работы.
• Качество монтажа стыков критично: заводские или сертифицированные монтажные решения предпочтительны, самостоятельные переходы требуют специальных инструментов и навыков.
• Необходимость учитывать температурные удлинения и выбирать компенсаторы/распорные узлы при трассировке через неподвижные опоры.

При выборе материалов ориентируйтесь на паспортные данные производителя (рабочее давление, максимальная температура, коэффициент теплопроводности изоляции), условия прокладки (глубина, тип грунта, наличие агрессивных сред) и на требуемую скорость монтажа. Для частного дома экономическая модель обычно включает сравнение первоначальных затрат и годовых теплопотерь; для коротких магистралей и низких температурных режимов выбор может склоняться в пользу предизолированных решений за счёт упрощённого монтажа и меньших требований к траншеям.

Физические характеристики и конструкция труб Флексален

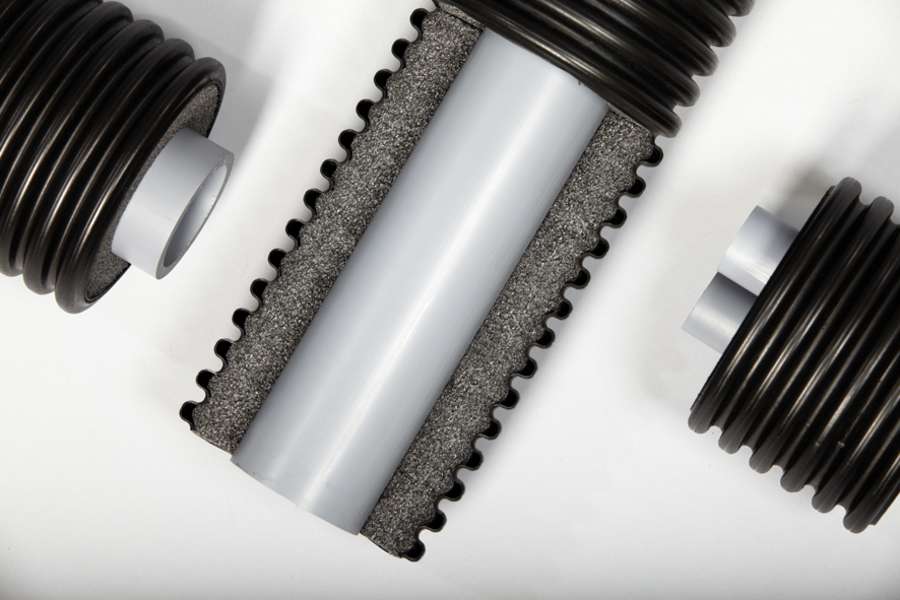

Трубы Флексален представляют собой многослойный продукт: несущая труба (варианты: стальная, PE‑RT, PEX), слой клея/буфера (в некоторых конструкциях), жёсткая или эластичная ППУ‑изоляция и внешняя защитная оболочка из полиэтилена (HDPE) или полимерного композита. Конструкция ориентирована на сочетание теплотехнических и механических свойств.

• Несущая труба: металл обеспечивает высокие давления и температурные пределы; полимерные варианты проще в монтаже и имеют лучшую коррозионную стойкость. Выбор зависит от проектных давлений и требуемой температуры теплоносителя.
• Изоляция: пенополиуретан (ППУ) с теплопроводностью в типичных партиях 0,021—0,035 Вт/м·К. Толщина изоляции варьируется в зависимости от диаметра и требований к потерям (обычно от 20 до 50 мм и более для районных магистралей).
• Внешняя оболочка: HDPE обеспечивает механическую прочность, защиту от влаги и ультрафиолета и уменьшает вероятность механических повреждений при укладке.

Технические характеристики, на которые обращают внимание при выборе:

• Рабочее давление и температурный предел несущей трубы — для согласования с источником тепла (котёл, тепловой пункт). Часто указывают диапазон 6—10 бар и температуры до 90—110 °C, но конкретные значения зависят от модели — проверять по паспорту.
• Гибкость и минимальный радиус изгиба: для Флексален минимальный радиус обычно выражается кратно наружному диаметру (например, 6—12×D); это влияет на удобство прокладки в инженерных коробах и при обходе препятствий.
• Типы заводских фитингов и способов соединения: пресс‑муфты, электросварные муфты, заводские отводы и тройники; наличие типовых проходок и компенсаторов упрощает проектирование и монтаж.
• Предусмотренные меры по защите от механических нагрузок: встроенные стальные ленты, армирование оболочки для участков с интенсивной нагрузкой (переходы под дорогой).

При проектировании трассы уточняйте у поставщика паспортные данные выбранной серии Флексален: рабочие параметры, рекомендации по монтажу стыков и типовые узлы прохода через препятствия. Неправильный выбор муфт или несоответствие монтажных методов может привести к повышенным теплопотерям и сокращению срока службы.

Эксплуатационные сроки таких изделий при соблюдении правил монтажа и корректной эксплуатации оцениваются в десятки лет; для частного дома это обычно достаточный ресурс. Тем не менее ключевой элемент долговечности — качество стыков и защита узлов при пересечениях и проходах.

Проектирование теплотрассы для дома: расчёт, нормы и требования

Проектирование теплотрассы включает точный расчёт тепловой нагрузки здания, выбор температурного режима и гидравлический расчёт трассы с учётом местных климатических условий и конструктивных ограничений. Обязательные этапы: определение проектной температуры наружного воздуха, расчёт теплопотерь по ограждающим конструкциям и вентиляции, выбор системы подпитки и предохранительных устройств, подбор диаметров труб и насосного оборудования, проверка на прочность и гидравлическую устойчивость. В проекте указываются: температурный график, допустимые перепады давления, требуемая теплоизоляция, точки дренажа и запорная арматура.

• Определить проектную наружную температуру по климатическому району и принять внутреннюю температуру по назначению помещений.
• Суммировать теплопотери: по ограждающим конструкциям и вентиляции, добавить нормативный запас 10—15 % для учёта неточностей и теплопоступлений.
• Выполнить гидравлический расчёт: определить расходы, скорости, потери давления на участке и выбрать диаметр и насос.
• Согласовать глубины прокладки и защитные мероприятия согласно строительным требованиям региона (укладка ниже глубины промерзания, защита при пересечениях дорог и коммуникаций).
• Предусмотреть мероприятия по диагностике и обслуживанию: точки отбора для измерений, манометры, пробоотборные пробки и трассировочные кабели.

Типовой расчёт тепловых потерь и подбор диаметра трубопровода

Расчёт теплопотерь выполняется суммированием двух основных компонентов: передачей через ограждающие конструкции и вентиляцией. Формулы в упрощённом виде:

• Q_tr = Σ (U_i · A_i · ΔT) — потери через ограждения, где U — коэффициент теплопередачи, A — площадь, ΔT — разница температур.
• Q_vent = 0.33 · V̇_air · ΔT — потери на вентиляцию, где V̇_air в м3/ч, коэффициент 0.33 Вт·ч/(м3·К).

Общая нагрузка Q_tot = Q_tr + Q_vent. Для запаса принято увеличивать Q_tot на 10—15 %.

Гидравлический расчёт расхода теплоносителя:

ṁ = Q_tot / (c · ΔT), где c ≈ 4180 Дж/(кг·К); далее V̇ = ṁ / ρ (м3/с) и V̇_ч = V̇ · 3600 (м3/ч). Типичные значения ΔT между подачей и обраткой:

Для подбора диаметра вычисляют скорость теплоносителя v = V̇ / S (S — площадь поперечного сечения внутреннего диаметра). Рекомендуемая эксплуатационная скорость для магистралей и стояков 0.4—1.2 м/с; при выборе ориентироваться на нижний предел для длительной эксплуатации и на верхний — для коротких магистралей. Избегать скоростей >1.5 м/с во избежание шума и эрозии.

Окончательный выбор диаметра подтверждается расчётом потерь давления по длине (метод Дарси—Вейсбаха или по табличным значениям для конкретного материала) и проверкой требуемой напорной характеристики насоса.

Принудительное требование: расчётные температуры, давления и глубины прокладки указывать в проекте с привязкой к местным строительным правилам и рекомендациям производителя труб.

Монтаж и прокладка: траншеи, бесканальные решения и защита от замерзания

Выбор способа прокладки зависит от типа трассы, доступности и требований по защите. Основные варианты: открытая траншейная прокладка (обычно для подземных магистралей), бесканальные решения в помещениях или технических тоннелях, прокладка в коллекторах и в защитных кожухах при пересечениях дорог и других коммуникаций.

• Траншея: подготовить песчаную подушку 10—20 мм, обеспечить равномерную уплотнённую засыпку без острых предметов, уложить предупредительную ленту над трубой. Глубина укладки — ниже глубины сезонного промерзания грунта или минимум 0,8—1,0 м в зависимости от региона.
• Бесканальные решения: применять в пределах зданий и подземных переходов; предусмотреть защитные кожухи и компенсационные петли для температурных деформаций.
• Защита от замерзания: сохранять циркуляцию или предусмотреть дренаж и точки слива, устанавливать электрический тёплый кабель на уязвимых участках, обеспечить достаточную теплоизоляцию и герметичность муфт.
• Пересечения и проезды: применять защитные трубы‑гильзы, компенсаторы и антикоррозионную защиту. При пересечениях с пешеходными и автомобильными зонами использовать расчётные нагрузки и конструктивные усиления.

Контроль качества при монтаже: визуальная проверка целостности изоляции и соединений, обязательные гидростатические испытания системы и актирование результатов. Рекомендуется проложить трассировочный кабель для дальнейшей идентификации трубопровода и оставить в проектной документации схемы прокладки и точки обслуживания.

Сборка, фитинги и контроль качества при монтаже Флексален

Последовательность сборки и контроль качества при работе с предизолированными трубами Флексален должны исключать повреждение пленки оболочки, разрыв теплоизоляции и нарушение герметичности соединений. Практический алгоритм работ:

1. Подготовка рабочего места и инструментов: резак для пластика, обтирочные материалы, калибратор для трубы, набор пресс‑фитингов/компрессионных фитингов, нагреватель для термоусадочных манжет (при необходимости), динамометрический ключ, приборы для опрессовки и манометры.
2. Разрез оболочки и извлечение теплоизоляции в зоне монтажа: выполнять ровный рез по окружности, не допускать внедрения острых инструментов в сердечник. Длина вскрытия — согласно инструкции на фитинг (обычно 100—300 мм в зависимости от типа соединения).
3. Очистка и калибровка сердечника: удалить фаску, снять заусенцы, проверить прямолинейность и внешний диаметр. При использовании PEX/PE‑сердечника обеспечить чистую, сухую поверхность и отсутствие механических повреждений.
4. Установка фитинга: применять только сертифицированные для Флексален комплектующие (пресс‑муфты, компрессионные соединения или заводские изоляционные вставки). Соблюдать момент затяжки для резьбовых/накидных соединений и технологию опрессовки для пресс‑систем.
   • Для переходов на стальные элементы использовать переходные муфты с диэлектрической прокладкой и уплотнениями, рассчитанными на эксплуатационное давление.
   • По возможности применять заводские вводы с сохранением изоляции и оболочки; при полевых переходах гарантировать герметизацию термоусадочными манжетами или профессиональным мастикой.
5. Восстановление теплоизоляции и оболочки: заполнение пустот монтажными вставками, наложение тепловой усадки/клеевых манжет, восстановление целостности внешней оболочки и маркировки. В местах компенсации температурных перемещений предусмотреть гофры или компенсаторы.
6. Закрепление трассы и фиксация: обеспечить продольную фиксацию, крепления на опорах через каждые допустимые шаги, исключить точечные перегрузки на оболочку и сердечник, предусмотреть антивибрационные прокладки у насосов и узлов.

Контроль качества и приемочные испытания:

• Визуальный контроль: отсутствие порезов, задиров, правильность восстановления изоляции и маркировки узлов.
• Гидравлическое опрессовывание: проведение испытания водой или инертным газом согласно нормативам и инструкции производителя. Испытательное давление и время выдержки — по проектной документации и национальным нормам; при отсутствии точных указаний — по инструкции производителя Флексален и требованиям строительных норм.
• Проверка герметичности фитингов: контроль падения давления, осмотр всех соединений на подтекание, использование цветного раствора или ультразвукового детектора утечек при необходимости.
• Тепловая и электрическая диагностика: тепловизионная съемка для выявления дефектов изоляции и ожогов, контроль заземления и электроизоляции при наличии электронагревательных элементов.
• Документирование: акт скрытых работ, протоколы опрессовки, сертификаты материалов, паспортные данные фитингов и номера партий. Хранить протоколы испытаний до сдачи объекта.

Критерий приемки: отсутствие падения давления в испытательный период, герметичность всех соединений и непрерывность теплоизоляции в зоне монтажа.

Эксплуатация, обслуживание и диагностика теплотрассы

Эксплуатация теплотрассы — системный набор мероприятий: мониторинг рабочих параметров, плановое обслуживание узлов, контроль качества теплоносителя и оперативная диагностика аварий. Цель — сохранение гидравлической и теплотехнической работоспособности при минимальных потерях тепла и затрат на ремонт.

Инструменты и методы диагностики, применимые для частной теплотрассы:

• Манометры и термопары в ключевых точках для оперативного контроля градиентов температур и перепадов давления.
• Тепловизор для оценки равномерности распределения температуры и обнаружения локальных потерь теплоизоляции.
• Ультразвуковой и акустический поиск утечек для скрытых и подземных участков.
• Анализ воды: содержание механических примесей, проводимость, наличие растворенного кислорода и уровни ингибиторов (по рекомендациям производителя котла и нормативам).

Организация обслуживания: вести журнал работ с записями по каждому узлу (дата, замечания, выполненные операции). При аномалиях — фиксировать параметры до и после ремонта для оценки эффективности вмешательства.

Частые неисправности и способы их обнаружения и устранения

Перечень проблем ориентирован на практическое быстрое выявление и конкретные методы устранения.

В случае сомнений в причине неисправности рекомендуется фиксировать параметры до вмешательства (давление, температуры, фото/видео) и привлекать специалистов для сложных дефектов скрытых участков.

Стоимость и окупаемость: экономическая оценка двухтрубной versus четырехтрубной системы

Сравнение должно опираться на факторы стоимости: материалы, трудозатраты, земляные работы, осложнения при прокладке, эксплуатационные потери и требования к обслуживанию. Привожу практическую схему оценки и критерии для принятия решения.

• Капитальные затраты: у четырехтрубной системы выше стоимость труб и фитингов, увеличивается объем земляных/монтажных работ и число балансировочных узлов. Увеличение CAPEX обычно пропорционально количеству дополнительных магистралей и сложности распределительной сети.
• Эксплуатационные расходы: четырехтрубная схема позволяет поддерживать отдельные температуры для отопления и ГВС без сложных переключений, что может снизить потери при одновременном потреблении. Однако расходы на управление и поддерживающие насосы обычно выше.
• Обслуживание и надежность: две трубы проще балансировать и ремонтировать; четырехтрубная система требует более сложной диагностики и большего числа запчастей на обслуживание.

Простой метод расчета окупаемости:

1. Оценить разницу капитальных затрат: ΔCAPEX = CAPEX_4 — CAPEX_2.
2. Оценить годовую разницу эксплуатационных расходов и/или экономию топлива: ΔOPEX = OPEX_2 — OPEX_4 (если экономия у четырехтрубной).
3. Простой срок окупаемости = ΔCAPEX / ΔOPEX. Если ΔOPEX близка к нулю, срок окупаемости нецелесообразно рассчитывать — инвестиция окупится позднее или вовсе нет.

Иллюстративный пример (условный): если четырехтрубная система дороже на 30% от стоимости двухтрубной для данного дома и это эквивалентно дополнительным 300 000 руб., а годовая экономия на топливе/потерях составляет 15 000 руб., срок окупаемости будет ~20 лет. Такой период обычно превышает экономический горизонт частного дома, поэтому целесообразность четырехтрубной схемы оправдана при большом одновременном потреблении ГВС или при проектировании под определенные сервисные требования.

Практические рекомендации для расчета:

• Для домов до ~150 м² чаще экономически оправдана двухтрубная система с продуманной гидравликой и теплообменником для ГВС.
• Для домов с высоким и длительным потреблением горячей воды (несколько санузлов, встроенные бассейны, приточно‑кондиционерные установки) стоит рассматривать четырехтрубную схему или комбинированные решения с накопительным бойлером.
• При сравнении учитывать не только энергосбережение, но и стоимость обслуживания, доступность запчастей и потребность в резервировании узлов.

Практические рекомендации: как выбрать систему для вашего дома

Определите основную цель теплотрассы: только отопление или отопление плюс отдельный узел ГВС. Это ключевой фактор при выборе двухтрубной или четырехтрубной схемы. Далее последовательно пройдите по практическим критериям.

• Тепловая нагрузка. Рассчитайте ориентировочную потребную мощность дома (кВт) на основе теплопотерь по ограждающим конструкциям и климатической зоне. Для предварительной оценки используйте удельные значения (примерно 50—120 Вт/м² в зависимости от утепления) и уточняйте расчетом для проекта.
• Тип теплогенератора. Для котла, теплового насоса или удалённой теплосети требования к температурному режиму и гидравлике различаются; для тепловых насосов предпочтительны низкотемпературные схемы и возможна приоритетная интеграция теплых полов.
• Потребность в ГВС. Если требуется независимый подвод для горячего водоснабжения с высоким расходом (несколько точек одновременного забора), рассматривайте четырехтрубную схему или отдельный контур ГВС с байпасом и теплообменником.
• Зонирование и управление. Чем больше температурных зон и сценариев (радиаторы, тёплый пол, охлаждение), тем выгоднее четырехтрубная конфигурация: упрощается регулирование и уменьшается потребность в сложной арматуре на каждом контуре.
• Длина и гидравлика трассы. При большой протяжённости магистрали учитывайте потери давления и необходимость увеличения диаметра, установки подкачивающих насосов и гидравлической балансировки.
• Экономика и сроки. Двухтрубная система обычно дешевле в материале и монтаже; четырехтрубная дороже на этапе строительства, но может сэкономить на эксплуатации при сложных требованиях (несколько температур, большой расход ГВС).
• Материалы и обслуживание. Учитывайте доступность сертифицированных материалов, наличие сервисных центров и возможности тестирования/диагностики на месте. Предпочитайте решения с простым доступом к узлам обслуживания.

Короткий алгоритм принятия решения: 1) оцените тепловую нагрузку и потребность в ГВС; 2) определите количество температурных зон; 3) проведите экономический анализ затрат монтажа и эксплуатации; 4) выберите схему, обеспечивающую адекватную гидравлику и простоту обслуживания. Для окончательного выбора требуется проектный расчёт.

Типовые ошибки при проектировании и монтаже теплотрассы и как их избежать

Ниже перечислены распространённые ошибки с практическими мерами их предотвращения.

• Неправильный расчёт диаметра труб. Последствие — повышенные гидравлические потери и шум. Мера: выполнять расчёт расхода и потерь по каждому участку, выбирать диаметр по нормам и уточнять при моделировании гидросистемы.
• Отсутствие гидравлической балансировки. Последствие — неравномерный прогрев и перерасход энергии. Мера: предусмотреть балансировочные клапаны, расходомеры и схему регулирования, выполнить пусковую наладку с измерениями.
• Недостаточная теплоизоляция магистралей и вводов. Последствие — повышенные теплопотери, конденсат, промерзание. Мера: применять предизолированные трубы на открытых и подземных участках или теплоизоляцию с соответствующей толщиной и пароизоляцией для надземных участков.
• Ошибки при стыковке и герметизации (особенно у предизолированных систем типа Флексален). Мера: использовать оригинальные фитинги и методики производителя, контролировать геометрию реза, выполнять контрольную опрессовку и испытание на герметичность.
• Неправильный выбор и размещение компенсаторов удлинения. Последствие — механическое напряжение и преждевременная поломка трубопроводной арматуры. Мера: рассчитывать тепловые удлинения и предусматривать петли/компенсаторы в проекте с подтверждением расчётом.
• Отсутствие воздухо- и грязеуловителей. Последствие — шум, коррозия, ухудшение теплообмена. Мера: устанавливать автоматические воздухоотводчики и грязеуловители в коллекторах и верхних точках системы.
• Неправильная прокладка в траншее и неучёт глубины промерзания. Последствие — риск повреждения и промерзания. Мера: прокладывать на глубине, соответствующей уровню промерзания в регионе, или применять предизолированные трассы с защитой; обеспечить правильное уплотнение и обратную засыпку.

Кейс-примеры: проекты для коттеджа 100—300 м²

Ниже приведены типовые шаблоны для предварительной оценки схемы, мощности и основных параметров. Это ориентиры: окончательные решения — по проектному расчёту.

Дополнительные замечания: при длине магистрали свыше 50—100 м учитывайте промежуточные насосные станции и увеличивайте диаметры магистрали; при применении низкотемпературных систем подбирайте температуры подачи и обратки с учётом КПД генератора. Предварительные расчёты заменяет только проект с гидравлическими и теплотехническими расчётами.

Проект A — двухтрубная схема для дома ~120 м²: материалы, схема, ориентировочная стоимость

Короткая характеристика схемы: двухтрубная кольцевая разводка с магистралью «подача/обратка», распределительным коллектором в котельной, радиаторными стояками и запорной арматурой на каждом контуре. Расчетная тепловая нагрузка для дома ≈ 8—12 кВт в зависимости от теплоэффективности здания; длина трассы типично 30—80 м.

• Материалы ключевые: предизолированные трубы (Flexalen/аналог) с несущим трубопроводом 25—32 мм, разводочные PEX/металлопластиковые трубы 16—20 мм, коллектор с расходомерами, циркуляционный насос с частотным регулированием (рекомендуется), шаровые краны, балансировочные вентили, теплоизоляция и муфтовые/сварные соединители по типу трубы.
• Схема монтажа: от котла выход — магистральная предизолированная линия до коллекторного узла, от коллектора — разведённые контуры к радиаторам или тёплому полу (если есть). На каждом контуре запорная арматура и термоголовка при необходимости зонального управления.
• Ограничения: двухтрубная схема удобна при небольшом числе контуров и относительно коротких трасс; при значительной длине трассы необходима тщательная гидравлическая балансировка и подбор диаметров, иначе возрастание потерь и неравномерность отопления.

Итоговая ориентировочная стоимость под ключ: примерно 170 000 — 635 000 руб. Разброс зависит от выбора котла, удалённости трасс, качества комплектующих и объёма монтажных работ.

Проект B — четырехтрубная схема с отдельным ГВС для дома ~250 m²: материалы, схема, ориентировочная стоимость

Короткая характеристика схемы: четырёхтрубная магистраль — две линии для отопления (подача/обратка) и две для горячего водоснабжения (подача/обратка). Вариант предполагает либо отдельный теплообменник/бойлер для ГВС, либо выделенную котловую секцию. Расчетная нагрузка 20—35 кВт; длина трасс 50—200 м в зависимости от расположения котельной.

• Материалы: предизолированные трубы Flexalen с несущими диаметрами 40—63 мм для магистралей, разводочные PEX или металлопластик 20—25 мм, крупный коллекторный шкаф для отопления и отдельный коллектор/теплообменник для ГВС, циркуляционные насосы для отопления и ГВС, расширительный бак большей ёмкости, автоматика и средства учета (счётчики тепла/расхода).
• Схема монтажа: магистрали подземные предизолированные до распределительных шкафов; в шкафах — разделение контуров отопления и ГВС, автоматика по приоритету ГВС, клапаны смешения для температурного режима отопления и обратки ГВС.
• Особенности: четырёхтрубная система даёт точный контроль температур и упрощает организацию циркуляции ГВС, но требует больших диаметров, более сложной балансировки и большей стоимости материалов и монтажа.

Итоговая ориентировочная стоимость под ключ: примерно 600 000 — 2 720 000 руб. Диапазон определяется размерами трасс, типом котла и необходимостью обустройства подземных переходов и шкафов учёта.

Чек‑лист перед заказом теплотрассы и заключение

1. Проект и расчёты: наличие расчёта тепловой нагрузки, план трасс, спецификация материалов и ведомость потребностей.
2. Выбор труб и диаметра: подтверждение несущего диаметра предизолированных труб по расходам и длине трассы; учёт материалов (Flexalen или аналог) и типа сварки/муфт.
3. Арматура и оборудование: спецификация коллекторов, насосов с регулированием, обратных клапанов, запорной арматуры и средств балансировки.
4. Изоляция и защита трассы: толщина утеплителя предизолированных труб, наличие внешней оболочки, глубина траншеи или требования для бесканальной прокладки.
5. Гидравлические испытания: требуемое испытательное давление и продолжительность (в проекте), протоколы приёма работ.
6. Учёт и автоматика: схемы учёта тепла/потока, алгоритмы приоритета ГВС, возможность интеграции с умным управлением.
7. Разрешения и нормативы: соответствие проекту нормативным актам, получение необходимых согласований (в т.ч. на подключение при взаимодействии с центральными сетями).
8. Гарантии и сервис: сроки гарантии на материалы и монтаж, условия сервисного обслуживания и периодические проверки.
9. Оценка стоимости жизненного цикла: не только первоначальная цена, но и энергопотребление насосов, потери по трассе и стоимость техобслуживания.

Краткое заключение: выбор двухтрубной схемы оправдан при ограниченных потребностях и коротких трассах; четырёхтрубная — при высокой нагрузке и необходимости отдельного, постоянного ГВС. Окончательное решение требует проектного расчёта по теплопотерям, гидравлике и экономике эксплуатации.
