Труба Флексален с греющим кабелем не раз выручала меня на объектах, где морозы срывали планы. Я люблю понятные решения: протянуть линию, подключить кабель, настроить терморегуляцию и забыть о льде. Такая труба держит стабильную температуру, быстро монтируется, не ржавеет и терпит подвижки грунта. Вода идет круглый год. Для меня это не просто продукт, а простой способ убрать риск замерзания и простоя.

Труба Флексален с греющим кабелем: назначение и область применения

Я ставлю такую Трубу там, где нельзя допустить лед и остановку подачи. Флексален гибкая, легкая, в катушках, так что длинные участки проходят без лишних стыков. Греющий кабель внутри страховка на сильный минус и способ держать рабочую температуру по трассе.

• Холодное и горячее водоснабжение частных домов и коттеджных посёлков. Не боится промерзания на вводе и по участку.
• Низкотемпературные теплосети, локальные сети отопления и ГВС. Стабильная подача при длительных перерывах циркуляции.
• Техническая вода и растворы с glycol. Удобно на промышленных и фермерских линиях.
• Пожарные линии и резервные перемычки. Важно, что труба готова к пуску зимой.
• Дренаж и канализация малых диаметров в зонах с пучением грунта. Кабель спасает участки с малым уклоном.

Я беру эту систему, когда нужен быстрый старт, минимум земляных работ и гарантия от льда. Это особенно заметно на удалённых объектах.

Для меня главное в этой системе простота: меньше стыков, меньше риска утечек, быстрый монтаж. На новых трассах и при реконструкции такой подход экономит время и бюджет.

Конструкция и материалы системы Flexalen

Смысл системы в том, что всё продумано заранее: несущая труба, теплоизоляция, наружная оболочка и канал для греющего кабеля идут одним готовым изделием. Материалы работают в паре: внутренняя труба отвечает за гидравлику и прочность, изоляция держит тепло, оболочка защищает от влаги и грунта, а кабель добавляет резерв по температуре.

• Несущая труба обычно из термопластов, стойких к коррозии и отложению солей. Гладкие стенки снижают гидравлические потери.
• Теплоизоляция из закрытоячеистого вспененного полиолефина. Не набирает воду и держит коэффициент теплопроводности на уровне, достаточном для наружной прокладки.
• Наружная оболочка из полиэтилена высокой плотности. Защищает от влаги, УФ и механических воздействий при засыпке и в сезон подвижек грунта.
• Канал/ложемент для греющего кабеля располагается вплотную к несущей трубе, чтобы тепло шло туда, где оно нужно.
• Герметичные элементы вывода и места под датчик температуры закладываются на заводе, чтобы монтаж в поле был без сюрпризов.

Мне нравится, что эта конструкция терпит изгибы и неровности трассы. На поворотах не приходится собирать узлы из фитингов. Меньше швов — выше надёжность, проще контроль.

Слои предизолированной трубы и роль каждого

Когда раскладываю трубу на объекте, я мысленно делю её на слои. Так понятно, за что отвечает каждая часть и где быть аккуратнее при монтаже.

Если каждый слой работает как надо, вся линия ведёт себя предсказуемо: держит температуру, не набирает воду, не боится морозов и просадок грунта. Именно за это я и выбираю такую конструкцию.

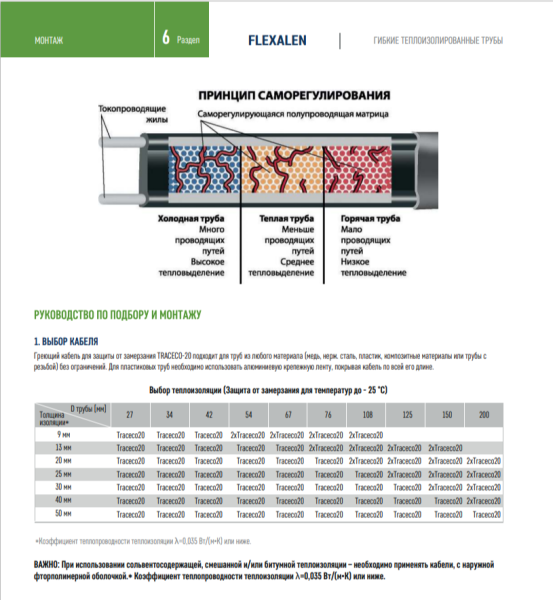

Типы греющего кабеля: саморегулирующийся и резистивный

С греющим кабелем всё просто. Есть два рабочих варианта. Саморегулирующийся и резистивный. Я ставлю тот, что лучше закрывает задачу и бюджет.

• Саморегулирующийся. Сам меняет тепловыделение по месту. На холоде греет сильнее, на тепле — слабее. Экономит энергию. Не боится небольших перехлёстов.
• Резистивный. Мощность постоянная. Стоит дешевле. Требует аккуратной укладки и точной длины. Лучше работает с терморегулятором и датчиком.

Итог простой. Для наружных зон и переменных условий беру саморегуляцию. Для стабильных трасс и жёсткого бюджета — резистивный вариант.

Линейки, исполнения и типоразмеры Flexalen с подогревом

Я вижу три основных сценария. Питьевая вода. Отопление и ГВС. Технологические среды. Под каждый есть готовые исполнения Flexalen с подогревом и места под кабель в изоляции. Выводы кабеля герметичны. Фитинги — под электрофузию или компрессионные, по задаче.

• Исполнение для водоснабжения. Материалы, пригодные для питьевой воды. Кабель — умеренной мощности, с термостатом.
• Исполнение для теплосетей низких температур. Двухтрубные сборки. Теплопотери минимальные.
• Исполнение для технологических линий. Усиленная изоляция. Точная поддержка температуры.

Совет: беру кабель с заводской герметизацией концов. Так меньше рисков и быстрее шеф-монтаж.

Однотрубные и двухтрубные решения с греющим кабелем

Когда трасса простая и нужна только подача воды — выбираю однотрубный комплект с греющим кабелем. Он компактнее. Радиус изгиба меньше. Земляные работы проще. Отлично для ввода в дом, сезонных линий, полива.

Когда есть подача и обратка — беру двухтрубное. Одна оболочка, общая изоляция, кабелем легко прогреть узкие места. Теплопотери ниже, чем у двух одиночных линий. Монтаж быстрее, меньше стыков. Есть нюанс. Диаметр больше и радиус изгиба увеличивается. На поворотах планирую заранее.

• Однотрубное — минимум места, гибкость выше, бюджет ниже.
• Двухтрубное — меньше теплопотерь, меньше швов, проще трассировка пары.

Диаметры, рабочее давление, радиусы изгиба

Я закладываю диапазоны до уточнения паспорта. Так проще считать смету и монтаж.

• Для tight-поворотов беру гнутые секции, а не резкие колена.
• При минусовых температурах труба жестче. Грею секцию перед укладкой — радиус уменьшается.
• PN выбираю с запасом к расчетному давлению на 20—30%.

Ключевые технические характеристики

Когда беру в работу трубу Флексален с греющим кабелем, я смотрю на три вещи: тепло, электрика, режимы. Важно понимать, какие температуры допустимы, сколько тепла уходит в грунт или воздух, и что может сам греющий кабель. Ниже собрал ориентиры, которыми сам пользуюсь.

• На потери влияет диаметр трубы и толщина изоляции.
• Грунт влажный и продуваемый воздух увеличивают потери.
• Чем стабильнее температура среды, тем ниже требуемая мощность кабеля.

Чем толще изоляция и глубже заложена трасса, тем меньше нужна мощность греющего кабеля — экономия видна сразу в счетах за электроэнергию.

Температурные режимы и теплотехнические свойства

Задача простая: не дать трубе остыть ниже точки, где начинаются риски. Для хозяйственно-питьевой воды держу не ниже +5…+10 °C. Для теплосети важно не только не заморозить, но и не «задушить» теплоноситель лишними потерями.

• Рабочие температуры теплоносителя: обычно 0…+70 °C, в теплосетях до +90…+95 °C.
• Окружающая среда: от сильного мороза до плюсовых температур в каналах и подвале.
• Монтаж: стараюсь вести при не ниже —20 °C для кабеля и изоляции, чтобы не ломать оболочку.

Теплопотери считаю как для цилиндрической изоляции: q ≈ 2π·λ·ΔT / ln(Dнаруж/Dвнутр), где λ — теплопроводность изоляции, ΔT — разница температур. Формула простая, а точность для подбора кабеля достаточная.

Если трасса идёт в грунте ниже глубины промерзания, реальные потери часто ближе к нижней границе диапазона.

Электропараметры и ограничения греющего кабеля

Греющий кабель тянет немного, но стартует резко. Это важно для автоматики и длин секций. Слежу за температурным классом кабеля, чтобы он не «сгорел» внутри тёплой изоляции.

• Саморегулирующийся кабель допускает подрезку по месту; резистивный — только фиксированной длины.
• Перехлёст витков избегаю всегда. Для резистивного — строго запрещено.
• Радиус изгиба — не менее 6—8 диаметров кабеля.
• Обязательно УЗО 30 мА и автомат с учётом пускового тока.
• Длину секции проверяю по таблицам производителя, а не «на глаз».

Если длина трассы выходит за пределы одной секции, делю её на отрезки и ставлю отдельные подключения. Так кабель живёт дольше, а щит не выбивает при старте.

Расчёт мощности греющего кабеля

Я считаю от потерь тепла, а не «по привычке». Сначала понимаю, сколько ватт утекает с каждого метра. Потом добавляю разумный запас и сверяю это с реальными возможностями кабеля и автоматики.

1. Определяю целевую температуру трубы и минимальную температуру среды. Считаю ΔT.
2. Прикидываю теплопотери по геометрии и λ изоляции. Беру поправки на грунт, ветер, влажность.
3. Выбираю линейную мощность кабеля так, чтобы Pкаб ≥ q·k, где k = 1,2…1,4 — запас на старение и разброс условий.
4. Проверяю способ укладки: вдоль или спиралью. При спирали реальная мощность на метр трубы растёт пропорционально шагу намотки.
5. Сверяю длину секции с ограничениями по пусковому току и автомату. Учитываю падение напряжения на длинных линиях.

• Для предизолированной Флексален мощности ниже, чем для «голой» трубы того же ДУ.
• При наличии терморегуляции фактическая средняя мощность ниже паспортной на 30—60% за счёт циклов включения.
• Если трасса проходит через холодные мосты (фундаменты, выходы из земли), локально усиливаю укладку кабеля или закладываю кабель с запасом.

Простой ориентир: предизолированная труба в грунте обычно «довольствуется» 10—17 Вт/м. Надземная — ближе к 25—30 Вт/м, особенно на ветру.

Пошаговый алгоритм и пример для —30 °C

Я всегда иду по простому пути. Сначала собираю данные, потом считаю и только после этого выбираю кабель. Без гадания.

1. Фиксирую исходные: трасса, длина, тип Flexalen, место прокладки (грунт, канал, воздух), минимальная температура воздуха/грунта, целевая температура среды, питание 230 В или 400 В.
2. Беру из паспорта линейные теплопотери при ΔT = 1 K для нужного типоразмера. Умножаю на фактическую дельту температур.
3. Закладываю запас 15—30% на арматуру, вводы и старты в мороз.
4. Определяю требуемую линейную мощность кабеля и длину секции.
5. Проверяю пусковые токи и допустимую максимальную длину секции для выбранного кабеля.

Точный коэффициент теплопотерь беру из документации на конкретную трубу. Если данных нет, не стесняюсь запросить у поставщика. Так расчёт не «поплывёт».

Подбор терморегуляции, УЗО и автоматики

Я исхожу из задачи. Нужна защита от замерзания или поддержание точной температуры. От этого зависит комплектация.

• Терморегуляция. Для антифриза ставлю электронный термостат с датчиком на трубе или в гильзе. Порог включения около +3 °C, отключение около +7 °C. Для технологической температуры беру двухканальный контроллер: датчик среды и датчик на оболочке, чтобы не перегреть ПЭХ.
• УЗО. Ставлю 30 мА, тип A. Во влажной зоне — без вариантов. Если несколько линий, делю на группы по селективности.
• Автомат. С учётом пусковых токов саморегулирующегося кабеля (до 3—5 Iном при —30 °C) беру характеристику C или D. Сечение питающего кабеля считаю по току и падению напряжения.
• Коммутация. При суммарной мощности свыше 2 кВт использую контактор. Катушку веду через термостат. Добавляю индикацию «сеть», «нагрев», «авария».

Пример по цифрам из расчёта выше: 1,28 кВт при 230 В — ток около 5,6 А. Пуск до 3× — до 17 А кратковременно. Я ставлю автомат C10, УЗО 25 А 30 мА, питающий 3×1,5 мм² до 50—70 м линии. Дальше — 3×2,5 мм².

Я всегда проверяю, чтобы термостат ограничивал максимум на трубе. Для ПЭХ нежелательны перегревы. Безопасность дороже киловатт‑часа.

Схемы монтажа и подключения

Смотрю на трассу и выбираю схему без усложнений. Главное — доступность соединений и надёжная герметизация выводов.

• Одностороннее питание. Простая линия, одна концевая муфта. Длина секции ограничена паспортом кабеля. Подходит для 30—100 м в зависимости от мощности.
• Двустороннее питание. Питаю кабель с двух концов, уменьшаю падение напряжения и пусковую нагрузку. Удобно на длинных переходах.
• Петля по подающей и обратной. Для двухтрубных Flexalen веду кабель в одном направлении по подаче и возвращаюсь по обратке. Минимум соединений.
• Зонный монтаж. Разбиваю сеть на секции по 30—60 м с отдельными вводами в шкаф. Удобно для обслуживания.

Базовая электрическая цепочка у меня такая: ввод — автомат — УЗО — контактор — термостат — клеммы — соединительная муфта — греющий кабель — концевая муфта. Датчик ставлю на трубу под теплоизоляцию, не на кабель. Провода датчика и силовые развожу раздельно.

Выводы кабеля герметизирую комплектными муфтами. В местах стыков труб заранее оставляю «змейку» из кабеля на усадочную муфту и пенозаливку. Радиусы изгиба не ломаю, муфты не тяну на весу. В шкафу подписываю каждую линию и указываю длину секции, мощность и уставки.

Хорошее правило: все соединения — доступными, все муфты — сухими. Нет доступа и есть влага — будет проблема.

Укладка в грунт: глубина, основание и пересечения

Я всегда начинаю с геологии и глубины промерзания. Задача простая: уложить трубу ниже зоны промерзания или компенсировать это мощностью греющего кабеля. Оптимально совместить оба подхода и оставить запас по теплу.

Основание делаю из чистого песка фракции 0,5—2 мм. Толщина постели 100—150 мм. Без щебня и острых камней. Песок проливаю водой и слегка уплотняю. Радиус изгиба держу не меньше паспортного, чтобы не перегрузить изоляцию и греющий кабель.

На пересечениях с другими сетями ставлю футляр ПНД или сталь на 1—2 типоразмера больше. Пересекаю под углом 90°. Минимальные расстояния соблюдаю: до силовых кабелей 0,3—0,5 м, до газопровода 0,5 м, до канализации 0,3 м. Если тесно, увеличиваю защиту и ставлю сигнальную ленту на 200—300 мм выше трассы.

Мелкие участки промерзания решаю локально: добавляю мощность на вводах в здание, у колодцев и на выходах из грунта.

Обратную засыпку делаю слоями: сначала 150—200 мм песка, потом местный грунт без включений. Плитняк и строительный мусор исключаю.

Монтаж в каналах и надземно

В каналах мне важны сухость и опоры. Ставлю лотки или ролики, чтобы труба ложилась без усилия. Низ канала очищаю, делаю уклон 0,5—1% к дренажу. В местах температурных удлинений оставляю компенсационные петли или скользящие опоры.

• Шаг опор подбираю по диаметру: обычно 0,8—1,5 м для средних типоразмеров.
• Хомуты — широкие, с мягкими прокладками. Затяжка без пережима оболочки.
• Проходы через стены герметизирую манжетами и огнестойкими вставками.

Надземно защищаю трассу от солнца и механики: козырьки, короба, кожухи. Если оболочка под открытым небом, проверяю её стойкость к УФ и, при необходимости, ставлю экраны. На поворотах контролирую радиус и не допускаю скруток.

Греющий кабель не оставляю без опоры на пролетах. Там, где труба вибрирует, добавляю фиксаторы через 300—500 мм.

Арматуру вывожу в доступные места. Теплоизоляционные разрывы не допускаю: все вставки и компенсаторы закрываю кожухами.

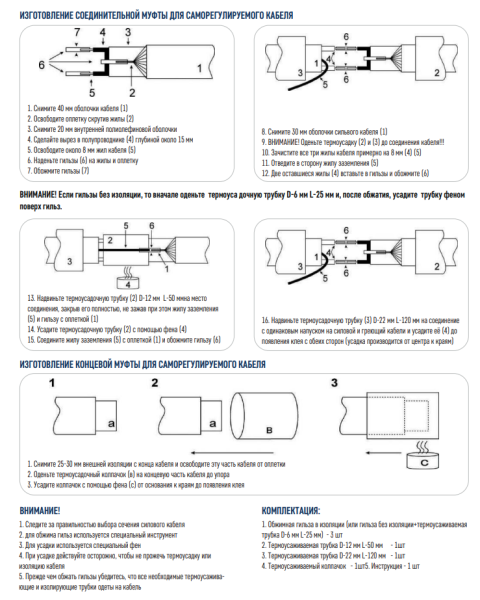

Электрофузионные фитинги и герметичные выводы кабеля

Сварку ПЭ делаю по стандартной схеме. Сначала разметка и подготовка концов. Снимаю окисленный слой скребком, протираю спиртом, не касаюсь руками. На трубы наношу метки глубины ввода и осевое положение.

• Фитинг фиксирую центровочными зажимами, чтобы не было смещения.
• Сварочный блок подключаю по штрих-коду фитинга. Выдерживаю цикл и охлаждение без малейшего движения.
• После остывания проверяю геометрию, ставлю маркировку шва.

С греющим кабелем работаю аккуратно. Соединения и концевики делаю в герметичных наборах IP68. В грунте стыков не оставляю: все коробки и муфты вывожу в колодец или на стену. Запас кабеля закладываю петлей 0,5—1 м у вводов.

• Перед засыпкой измеряю сопротивление изоляции мегомметром 500 В и проверяю целостность жил.
• Место вывода уплотняю термоусадкой с клеем или кабельным сальником с уплотнителем.
• Экран и оболочку заземляю. Провод экранирования не обрезаю «в воздух».

Главное правило — греющий кабель держу в стороне от зоны сварки. Температура муфты легко его повредит.

Пошаговая инструкция работ

1. Разметка трассы. Пробное шурфование в конфликтных местах. Согласование пересечений.
2. Разработка траншеи или подготовка канала. Устройство песчаного основания 100—150 мм с проливкой.
3. Раскатка барабана с трубой Flexalen в одном направлении. Контроль радиуса изгиба и отсутствия перекрутов.
4. Подготовка концов под электроффузию: обрезка, калибровка, зачистка, обезжиривание.
5. Монтаж фитингов, фиксация центровкой. Сварка по паспорту, полное охлаждение.
6. Прокладка греющего кабеля: в штатном канале трубы или вдоль трубопровода с креплением лентой через 200—300 мм. Установка датчика температуры в репрезентативной зоне.
7. Выводы кабеля в коробку или шкаф. Монтаж концевых муфт, сальников, маркеров. Организация запаса.
8. Электроиспытания: измерение сопротивления жил, изоляции, проверка УЗО и автомата. Протокол фиксирую сразу.
9. Гидроиспытания трубопровода: опрессовка рабочим/пробным давлением, выдержка, осмотр соединений.
10. Тепловой пуск: кратковременное включение кабеля, контроль тока и фактической температуры на поверхности.
11. Обратная засыпка: песок до верха трубы, затем грунт слоями. Укладка сигнальной ленты. Установки предупредительных знаков.
12. Пусконаладка: настройка терморегуляции, уставок и гистерезиса. Передача исполнительной схемы и паспортов заказчику.

Контроль качества: опрессовка и электрические испытания

Я начинаю с гидравлики. Заполняю контур водой, стравливаю воздух. Ставлю калиброванный манометр. Поднимаю давление до 1,3—1,5 рабочего, но не выше предела арматуры. Держу 30—60 минут. Слежу за стрелкой и швами электроффузии. Протечек быть не должно.

• Повторный подъём давления — проверяю упругость трубы и стыков.
• Фиксирую температуру воды и воздуха — потом сравниваю падение давления с поправкой на температуру.

Электрика. Меряю мегомметром изоляцию «жила—экран/оболочка». Потом мультиметром — омическое сопротивление секции. Краткий прогрев 10—15 минут. Контролирую равномерность ИК‑термометром. Кнопкой «ТЕСТ» проверяю работу УЗО. Все значения заношу в акт с серийниками кабеля и фитингов.

Стыки закрываю термоусаживаемыми муфтами только после успешных испытаний. Так спокойнее и мне, и заказчику.

Цены на Труба Флексален с греющим кабелем

Я считаю бюджет от задачи. Длина трассы, диаметр Труба, одно- или двухтрубное исполнение, тип греющего кабеля. На цене сказываются повороты, количество фитингов, логистика и способ монтажа.

• Двухтрубная Труба обычно дороже однотрубной на 20—60% за метр.
• Саморегулирующийся кабель стоит дороже, но экономит на эксплуатации.
• Много поворотов — больше фитингов и сварки, выше смета.

Цены ориентировочные. Я уточняю их по спецификации и складу перед расчётом сметы.

Из чего складывается смета: материалы, доставка, монтаж

Чтобы не промахнуться, я делю смету на три блока и фиксирую, что именно входит.

• Материалы: Труба Flexalen нужного типоразмера, греющий кабель, электрофузионные фитинги, концевики, гермовводы, терморегулятор, УЗО, кабель питания, маркировка.
• Доставка: упаковка бухт, манипулятор или длинномер, разгрузка, подъём к траншее или в канал.
• Монтаж: раскатка бухт, разделка концов, электросварка, опрессовка, подключение греющего кабеля, испытания и пусконаладка.

Земляные работы и восстановление покрытий я выношу отдельной строкой. Так прозрачнее.

Примеры расчёта бюджета для частного дома и ЖКХ

Два свежих примера. Без учёта земляных работ.

Частный дом, 35 м, DN32, саморегулирующийся кабель:

ЖКХ, двухтрубная DN63×2, 80 м, кабель на каждый контур:

Точные цифры зависят от курса, склада и проекта. Я подтверждаю цены сметой и спецификацией перед заказом.

Экономика и сравнение альтернатив

Когда считаю экономику, всегда беру горизонт 10—15 лет. Не только закупка, но и земляные работы, подключение, теплопотери, электричество, аварии. Флексален с греющим кабелем обычно выигрывает за счёт низких потерь и быстрого монтажа. Меньше стыков — меньше рисков. Гибкая труба ложится длинными плетями, а кабель работает по факту холода, а не круглые сутки.

• Беру Flexalen там, где важны сроки, ограничена техника или много поворотов.
• На длинных участках с риском промерзания сам. рег кабель снижает простой и аварии.
• Если тариф на электроэнергию кусается, низкие теплопотери быстро отбивают разницу в цене.

Я сравниваю не прайс за метр, а стоимость владения: монтаж + энергия + ремонтопригодность.

Энергоэффективность и срок окупаемости

Оцениваю просто. Беру теплопотери трубы и среднюю загрузку греющего кабеля. Для саморегулирующегося кабеля 10—16 Вт/м фактическая среднегодовая мощность обычно 30—50% от номинала. Чем лучше изоляция, тем меньше часов работы.

Если доплата за Flexalen против «скорлупы» 1000—1500 руб/м, на 100 м это 100—150 тыс. руб. При экономии 12—20 тыс. руб/год по энергии и аварийности срок окупаемости выходит 5—9 лет. В холодных регионах и при высоких тарифах — быстрее. На тёплых и коротких линиях экономия меньше, но стабильность выше.

Нормативы и безопасность

Смотрю, чтобы проект и монтаж не расходились с базовыми нормами. По теплотрассам опираюсь на СП 124.13330 «Тепловые сети» и СП 41-105-2002 по предизолированным трубопроводам. По полиэтилену — СП 40-102-2000. По электрической части — ПУЭ, ГОСТ Р 50571 (IEC 60364) и ГОСТ Р IEC 62395 для систем электрообогрева. Для питьевой воды проверяю гигиенические заключения и соответствие материалов СанПиН. Для PEX — ГОСТ Р 53630.

• Защита людей — УЗО не более 30 мА на линию греющего кабеля.
• Автомат подбираю по току запуска и длине секции, с запасом по каталогу.
• Заземление и уравнивание потенциалов делаю по ГОСТ Р 50571.5.54.
• Измеряю сопротивление изоляции кабеля до и после монтажа, перед засыпкой.
• Гермовводы и муфты — не ниже IP68, кабель — с сертификатами ТР ТС 004/2011 и 020/2011.

Безопасность я закладываю проектом: правильные кабели, грамотные вводы, проверка изоляции и защита автоматикой.

Санитарные и экологические требования

Я всегда проверяю, чтобы Труба Флексален и комплектующие годились для питьевой воды и не вредили почве. Полимерный трубопровод инертен, не меняет вкус и запах воды, не накапливает налёт. Теплоизоляция закрытоячеистая, не впитывает влагу и не пылит. Греющий кабель беру с экранированием, влагозащитой и подтверждённой электробезопасностью. Все материалы — только с паспортами и гигиеническими заключениями. На объекте слежу за чистотой траншеи: без мусора, агрессивных грунтов и разливов ГСМ. Заземляю экран кабеля, ставлю УЗО — так снижаю электромагнитные наводки и риски для людей. Обрезки полимеров и кабеля собираю раздельно и отдаю в утилизацию. Потери тепла минимальные — котельная тратит меньше топлива, выбросы ниже.

Эксплуатация и обслуживание

Мне важна предсказуемость. Я веду простой регламент и не перегружаю команду рутиной. Следим за температурой, потреблением, состоянием колодцев и соединений. Автоматику держу в порядке: датчики чистые, терморегуляторы калибрую, настройки не трогаю без записи в журнал. Перед холодами проверяю греющие секции и срабатывание УЗО. Если трасса в земле, критичны только узлы доступа: вводы в здания, камеры, выводы кабеля. Там смотрю герметичность и отсутствие конденсата. Фильтры промываю, воздух стравливаю, бирки и схемы обновляю.

• Ежемесячно: снимаю показания температуры и энергопотребления, сверяю с нормой.
• Сезонно: осмотр колодцев и вводов, тест УЗО, проверка термодатчиков.
• Ежегодно: измерение сопротивления изоляции греющего кабеля мегомметром, ревизия соединений и гермовводов, актуализация исполнительной схемы.

Лучший ремонт — тот, который не понадобился. Фиксирую базовые параметры и ловлю отклонения на ранней стадии.

Диагностика и типовые неисправности

Если что-то идёт не так с греющим кабелем или трубой, иду по понятному сценарию: питание, автоматика, электрические параметры, тепловая картина. Инструменты под рукой: мультиметр, мегомметр 500—1000 В, пирометр, тепловизор, трассоискатель.

• Нет нагрева секции: проверяю автомат и УЗО, питающее напряжение, датчик. Меряю сопротивление жилы и экрана — обрыв или КЗ видно сразу.
• Часто срабатывает УЗО: ищу влагу в гермовводе, пробой изоляции греющим кабелем на экран. Сушу, переделываю ввод с термоусадкой, при необходимости меняю участок.
• Неравномерный прогрев: деградация саморегулирующегося сегмента или пересечения витков резистивного кабеля. Смотрю тепловизором, устраняю перехлёсты, меняю проблемные метры.
• Повышенное потребление: термостат завис «включено» или датчик стоит в неправильной точке. Перенастраиваю, выношу датчик в репрезентативную зону, меняю контроллер при залипании реле.
• Подозрение на намокание изоляции: выросли теплопотери, местные подмерзания. Проверяю оболочку, герметичность камер, при необходимости локально вскрываю и сушу.

Ошибки и как их избежать

Чаще всего подворачиваются одни и те же вещи: спешка, отсутствие расчёта и слабый контроль. Я держусь простых правил. Сначала считаю теплопотери и требуемую мощность, потом подбираю кабель и автоматику. Исполнительную схему рисую до засыпки. Радиусы изгиба и опоры соблюдаю, чтобы не повредить трубу и не переломить кабель. Экран кабеля сажаю на заземление, питающие линии закрываю УЗО нужного номинала. Перед запуском — опрессовка, протокол мегомметра, фотопривязка узлов. В журнал заношу настройки, серийные номера и фактические длины секций.

• Проект: делаю теплотехнический расчёт и проверяю длины секций по пусковым токам.
• Монтаж: не допускаю перехлёстов, острых кромок и мокрых гермовводов, соблюдаю минимальные радиусы.
• Электрика: ставлю УЗО, маркирую линии, проверяю фазировку и целостность экрана.
• Приёмка: опрессовка, измерения изоляции, акт скрытых работ, фото до засыпки.

Нет мелочей: один забытый замер сегодня — раскопка зимой. Чек-лист спасает бюджет и нервы.

Ошибки в расчёте мощности и длины секций

Часто вижу один и тот же сценарий: берут кабель «помощнее», тянут секцию длиннее допустимого, а потом удивляются перегреву, сработкам защиты и недогреву в хвосте линии. Расчёт теплопотерь пропускают или делают на глаз. Так нельзя. Смотрю на климат, глубину заложения, требуемую температуру, диаметр трубы и арматуру на трассе. Проверяю паспортные ограничения по длине секции и пусковым токам.

• Неучтённая ΔT и грунтовые условия дают недогрев при морозе.
• Превышение максимальной длины секции — падение напряжения и локальные «холодные зоны».
• Избыточная удельная мощность — перегрев узлов и деградация оболочки.
• Неверный шаг укладки — «зебра» температур.

Мой минимум: точный теплотехнический расчёт, коэффициент запаса 1.1—1.2, проверка падения напряжения и длины секции по паспорту.

Ошибки электромонтажа и защиты

Хорошая труба не спасёт, если кабель подключён абы как. Самые частые промахи — отсутствие УЗО, скрутки вместо герметичных муфт и неправильный выбор автомата. Экран не заземляют, питающий кабель тонкий, коробки — не герметичные. Влага попадает в соединения, и начинаются ложные сработки и пробои.

• Нет УЗО 30 мА и заземления экрана — риск поражения и пробоя изоляции.
• Автомат без учёта пусковых токов — регулярные отключения при старте.
• Питающий кабель малого сечения — падение напряжения и недогрев.
• Соединения без IP68 — влага, коррозия, перегрев контактов.
• Прямое питание без терморегуляции — перерасход и перегрев узлов.

Памятка: УЗО не более 30 мА, автомат с запасом по пусковому току, экран — к PE, герметичные муфты IP68, проверка мегомметром 500 В до и после монтажа.

Нарушения при укладке и сварке

Большинство проблем рождается в траншее. Спешат, гнут трубу круче нормы, тянут греющий кабель с усилием, сваривают муфту рядом с кабелем. Итог — пережатая изоляция, локальный перегрев и скрытые дефекты. Нельзя класть на острые камни и без песчаной подушки. Выводы кабеля должны быть защищены и сухие.

• Радиус изгиба меньше допустимого — заломы и повреждение кабеля.
• Сварка без отведения кабеля от зоны нагрева — оплавление и пробой.
• Основание без подготовки — порезы оболочки и намокание изоляции.
• Неплотная заделка торцов — мостики холода и конденсат.

Кейсы и практические примеры

Лучше всего система раскрывается на реальных объектах. Я покажу, как подбирал трубу и греющий кабель под конкретные задачи, какие решения сработали и что в итоге получили по теплу, надёжности и деньгам. Сравню расчёт с фактом и объясню, почему выбрал именно такую мощность и схему подключения.

• Чёткие исходные данные: климат, трасса, диаметр, температура, ограничения по питанию.
• Решение: тип трубы, кабеля, укладка, автоматика и защита.
• Результат: температурный профиль, потребление, стоимость владения.
• Выводы: что делать так же, что улучшить, где есть запас.

«Мы хотели безаварийно пройти зиму и не переплачивать за электроэнергию. После корректного подбора мощности и нормального монтажа система держит режим, а счётчик не пугает».

Дальше пойдут три разных сценария: частный участок, муниципальная сеть низких температур и промышленная линия. Акценты разные, логика одна — точный расчёт, аккуратный монтаж и контроль качества.

Частный дом: водопровод на участке

Я делал ввод от колодца к дому. Длина трассы 32 м. Морозы до —28 °C. Поставил предизолированную трубу Flexalen с греющим кабелем внутри оболочки. В траншее сделал песчаную подушку 10 см. Глубина 1,2 м. Повороты плавные, без перегибов. Кабель саморегулирующийся, секцию подбирал по длине. Управление через терморегулятор с датчиком на трубе у ввода.

• Труба Flexalen, бухта 50 м, запас оставил на ввод.
• Греющий кабель 10—15 Вт/м при +10 °C.
• Термостат с уличным датчиком и РТВ датчиком на трубе.
• УЗО 30 мА, автоматический выключатель по току кабеля.

«Зиму пережили спокойно. Вода есть всегда, счетчик крутит умеренно»

Совет от себя. Не экономьте на датчике трубы и утеплителе вводного узла в доме. Там чаще всего и мерзнет.

Муниципальная теплотрасса низких температур

Работал на участке квартального теплоснабжения 60/40 °C. Прокладывали Flexalen с греющим кабелем на тупиковых ветках. Длина нитки 420 м, участки по 80—120 м без циркуляции. Кабель включается только при обледенении колодцев и падении обратки ниже 35 °C. Это спасает в мороз и на пусках после ремонтов.

• Питание кабеля по секциям, шкафы на камерах.
• УЗО на каждую линию, контроль изоляции.
• Датчики температуры на подающей и обратной, сухой контакт на АСУ ТП.
• Монтаж бухтами, меньше стыков, быстрее сдача.

«Тупики больше не падают в лёд после ночных провалов расхода»

Главное — секционирование и автоматика по погоде. Без этого кабель работает лишнее время.

Промышленный объект: стабильная температура продукта

На пищевом производстве вёл линию фасовки масла. Нужно держать +35 °C от склада до дозаторов. Проложил Flexalen с греющим кабелем по наружной эстакаде и внутри цеха. Снаружи поставил больше удельной мощности. Внутри оставил минимальную. Датчики на подающей и обратной, управление по ПИД. Погрешность не больше ±1 °C.

• Кабель резистивный на длинные секции, запас по мощности 15%.
• Изоляция заводская, разрывов нет, узлы на электроффузии.
• Термостаты с аварийным ограничением, журнал событий.
• Санитарные требования соблюдены, узлы легко моются.

«Температура продукта ровная, дозаторы не клинят, просто обслуживать»

Секрет в правильной разбивке на контуры и калибровке датчиков. Тогда не будет ни перегрева, ни холодных зон.

Документация, сертификация и BIM

Я всегда собираю пакет заранее. Так проект быстрее проходит экспертизу и стройка идёт без остановок. По трубе и кабелю нужны паспорта, протоколы испытаний и декларации соответствия. Для греющего кабеля — ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (ЭМС). Для питьевой воды — санитарное заключение и соответствие действующим санитарным нормам. По сварке — аттестация сварщика и инструкции по электрофузии. По безопасности — схемы питания, расчёт токов, карты УЗО и заземления. Производитель — с ISO 9001 и понятными инструкциями на русском.

• Паспорт изделия и гарантийные условия.
• Сертификаты/декларации ТР ТС на трубу и кабель.
• Протоколы измерений сопротивления и изоляции.
• Технологические карты монтажа и ППР.

В BIM кладу узлы подключений, типовые камеры и маркеры датчиков. Это экономит часы на проекте и снижает ошибки на монтаже.

Список документов для проектировщика и подрядчика

Я держу весь комплект под рукой. Так быстрее согласовать проект и избежать переделок на монтаже.

Я храню шаблон папки проекта: «01_Сертификаты», «02_Каталоги», «03_Схемы», «04_BIM», «05_ПНР». Так ничего не теряется.

Как выбрать поставщика и заказать

Я смотрю на компетенцию и сроки. Бумаги и сервис важнее скидки. Комплект должен приехать вовремя и целиком.

1. Отправляю опросный лист и схему трассы.
2. Получаю расчёт, подбор трубы и греющего кабеля.
3. Сверяем спецификацию и коммерческое предложение.
4. Подписываем договор, график поставки, условия оплаты.
5. Изготовление, контроль качества, упаковка с маркировкой.
6. Доставка, приёмка по количеству и целостности.
7. Шефмонтаж, пуск, актирование.

Не ведусь на демпинг. Экономия на комплектации и автоматики потом оборачивается переделками.

Опросный лист и исходные данные для расчёта

Я заполняю всё до мелочей. Тогда проект идёт гладко и без сюрпризов.

• Назначение: водопровод, ГВС, отопление, технологическая линия.
• Среда, диапазон температур, требуемая температура поддержания.
• Длина трассы, схема: однотрубная или двухтрубная.
• Диаметры, класс давления, расчётный расход.
• Условия прокладки: грунт, канал, надземно; глубина, пересечения.
• Климатический район, расчётная наружная температура.
• Тип греющего кабеля: саморегулирующийся или резистивный (желания и допуски).
• Питание: 230/400 В, пусковые токи, категории помещений.
• Автоматика: терморегулятор, датчики, уставки, УЗО.
• Точки подключения, длины секций, места муфт и выводов.
• Радиусы изгиба, трассировка в плане и профиле.
• BIM-уровень детализации, формат файлов.
• Сроки поставки, условия доставки, разгрузка на объекте.

FAQ: Труба Флексален с греющим кабелем

• Зачем трубе

Flexalen

нужен греющий кабель?Чтобы не замерзала в пике морозов и держала стабильную температуру носителя.Что выбрать: саморегулирующийся или резистивный кабель?Для переменных условий беру саморегулирующийся. Для стабильных и простых трасс — резистивный с терморегулятором.Можно без терморегулятора?Не советую. Растёт расход энергии и риск перегрева. Минимум — термостат и УЗО.Подходит для питьевой воды?Да, при наличии санитарных документов и правильной разделки выводов.Как проверить систему перед засыпкой?Измеряю сопротивление жил и изоляции мегомметром, делаю пробный прогрев, фотографирую узлы.Какое УЗО ставить?По току утечки 30 мА, тип A, с запасом по току линии.Что с энергопотреблением?Зависит от теплопотерь и уставок. Саморегулирующийся кабель экономит в межсезонье.Как монтировать выводы кабеля?Через герметичные комплекты и гильзы, с соблюдением инструкции и маркировкой концов.Можно на длинных трассах?Да. Разбиваю на секции с подпиткой, считаю падение напряжения и пусковые токи.Срок службы и гарантия?Труба и изоляция служат десятилетиями. Гарантия по паспорту, при соблюдении монтажа и эксплуатации.
