Флексален-1000+ SNX: технические характеристики, допустимое давление и температура

Флексален-1000+ SNX — заводская предизолированная трубопроводная система для тепловых сетей, ГВС и холодоснабжения, рассчитанная на подземную прокладку и работу в циклических режимах. В материале ниже — краткая суть серии, конструкция, состав слоев и практические отличия от типовых предизолированных решений.

Флексален-1000+ SNX: что представляет собой система и чем отличается серия

Серия Флексален-1000+ SNX представляет собой гибкие предизолированные трубопроводы на базе термопластичной напорной транспортирующей трубы и полиолефиновой теплоизоляции в прочной полиэтиленовой оболочке. Конструкция ориентирована на бесканальную подземную прокладку с минимальным числом соединений за счет больших поставочных длин в бухтах, а также на стабильную работу в условиях увлажненных грунтов и переменных температур.

Ключевое отличие исполнения SNX — повышенная стойкость внешней оболочки к точечным нагрузкам и абразивному воздействию грунта, а также расширенная номенклатура конфигураций (однотрубные и двухтрубные варианты, варианты с сервисными жилами/сигнальными линиями). Серия совместима с типовыми монтажными технологиями для термопластов: стыковая/муфтовая сварка и электросварные муфты по материалу несущей трубы; предусмотрены заводские фасонные элементы для ответвлений и переходов.

Для проектирования важны: устойчивость изоляции к водопоглощению, контроль диффузии кислорода (при наличии барьерного слоя в нужных конфигурациях), а также геометрия и гибкость, позволяющие обходить препятствия без дополнительных колодцев и поворотных узлов. Конкретные параметры (диаметр, толщина изоляции, тип оболочки и наличие сервисных элементов) уточняются в паспорте на соответствующую позицию SNX.

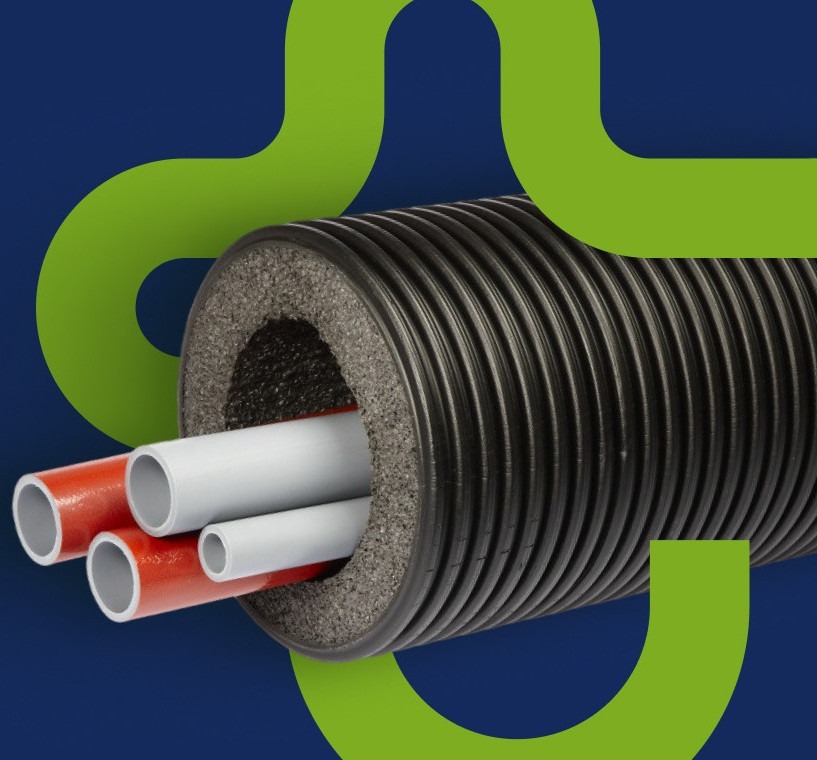

Техническая конструкция Флексален-1000+ SNX

Конструкция трубы многослойная: внутренняя напорная труба из термопласта для тепло- и холодных сетей, закрытоячеистая полиолефиновая изоляция с низким водопоглощением и наружная защитная оболочка из ПЭ высокой плотности. В зависимости от исполнения доступны опции: барьерный слой против диффузии кислорода, сервисные жилы/сигнальные линии для мониторинга, усиленная оболочка для участков с повышенной механической нагрузкой.

Несущая труба рассчитана на сварные соединения, что обеспечивает монолитность контура и предсказуемость гидравлики. Полиолефиновая изоляция сохраняет тепловые свойства при циклических нагрузках и не разрушается при контакте с влажным грунтом. Наружная оболочка защищает от ударов при засыпке, от капиллярного подсоса влаги и от ультрафиолетового воздействия на этапах складирования/монтажа. Геометрия и радиус изгиба позволяют монтировать протяженные участки без дополнительных камер и компенсаторов, при этом соблюдение минимальных радиусов изгиба и технологии врезок обязательно для сохранения ресурса.

Для повышения эксплуатационной надежности в составе некоторых модификаций применяется барьерный слой (например, на основе сополимеров с низкой газопроницаемостью) и/или прокладка сигнальных линий для последующей организации контроля состояния трассы. Слои могут быть связаны технологически так, чтобы исключить смещение изоляции при изгибах и термоциклировании; тип связи и компоновка указываются в технической документации на конкретный артикул SNX.

Материалы и слои трубы

Состав слоев и материалов определяется исполнением. Ниже — типовая структура для серии SNX с пояснением функционала каждого компонента.

Габариты, масса и варианты поставки

Линейка Флексален-1000+ SNX перекрывает задачи от вводов в здания до распределительных и уличных тепловых сетей. Конкретный типоразмер указывается в формате «несущая труба × защитная оболочка» с выбранной толщиной теплоизоляции. Масса погонного метра и минимальный радиус изгиба зависят от диаметра и конфигурации (однотрубная/двухтрубная) и приводятся в паспорте изделия.

Варианты поставки:

• Бухты для малых и средних диаметров — для ускорения прокладки без стыков (типично до 50—200 м за одну подачу, длина ограничивается диаметром и логистикой).
• Барабаны (катушки) — для увеличенных длин трасс без стыков на объектах с возможностью механизированной укладки.
• Прямые отрезки — для крупных диаметров и узлов, удобны при монтаже камер и колодцев.

Ориентиры по логистике: с ростом диаметра возрастает масса на метр и требуется механизация для перемещения бухт/барабанов; минимальный радиус изгиба в холодное время увеличивается; транспортная длина и способ намотки согласуются на этапе заказа. Для расчёта доставки и стыковочного плана используют табличные значения массы погонного метра и доступные длины поставки для каждого типоразмера.

Флексален-1000+ SNX: допустимое давление и рабочая температура

Рабочие параметры определяются классом прочности несущей трубы и температурно-временной дерейтинговой кривой материала. Для проектной оценки удобно использовать ориентировочные значения допустимого рабочего давления в зависимости от температуры для распространённых серий (при воде без примесей, расчётный ресурс 50 лет, статический режим):

Примечания к применению:

• Точные предельные значения для конкретного типоразмера Флексален-1000+ SNX указываются в паспорте и могут отличаться из‑за диаметра, изоляции и конструкции.
• Кратковременные пики температуры и давления допустимы в пределах, описанных в паспорте, и учитываются при гидравлическом и прочностном расчёте.
• Испытательное давление обычно принимается 1,3—1,5× от рабочего при температуре окружающей среды, с выдержкой согласно регламенту монтажа.
• Для сетей охлаждения и низкотемпературных систем допустимы большие длины без компенсаторов; при антифризах возможна корректировка по температуре/вязкости.

Проектирование ведут по наихудшему сочетанию температуры и давления на протяжении срока службы, с учётом цикличности режимов и требований к безопасности.

Как давление и температура влияют на срок службы

Долговечность полимерной несущей трубы определяется ползучестью и термоокислительной стабильностью. Чем выше температура и внутреннее давление, тем быстрее накапливаются деформации и снижается расчётный ресурс. Существенное влияние оказывают амплитуда и число термо‑гидравлических циклов, гидроудары, а также качество теплоносителя (содержание кислорода, ингибиторов коррозии, твёрдых примесей).

Практические выводы для подбора и эксплуатации:

• Проектное давление выбирают с запасом относительно максимума в узле с наихудшей температурой.
• Снижение средней температуры на подающем контуре ощутимо увеличивает ресурс при том же давлении.
• Необходимо ограничивать скорость нарастания давления и устранять гидроудары (арматура с плавным закрытием, регулирование насосов).
• Стабильное качество теплоносителя и деаэрация замедляют старение материала.

Эмпирическое правило для полимерных труб: уменьшение рабочей температуры примерно на 10 °C при неизменном давлении способно кратно увеличить расчётный срок службы; рост температуры на те же 10 °C — сократить его.

Что учитывать при выборе для конкретного объекта

Подбор Флексален-1000+ SNX выполняют по расчетным нагрузкам, среде и условиям трассы. Основная задача — обеспечить требуемый срок службы при рациональных капитальных и эксплуатационных затратах.

• Параметры теплоносителя: тип среды (отопление, ГВС, охлаждение), расчетная и максимальная температуры, химический состав, требуемые санитарные допуски.
• Давление и гидроудары: рабочее/испытательное давление, возможные пиковые значения при пусках и аварийных режимах.
• Гидравлика: необходимая пропускная способность, длины участков, суммарные местные сопротивления, допустимые потери напора.
• Трассировка: реальные радиусы поворотов, наличие пересечений и переходов под дорогами, минимизация количества соединений на участке.
• Грунтовые условия: тип и несущая способность грунта, наличие валунов, глубина промерзания, уровень грунтовых вод, агрессивность среды.
• Наружные нагрузки: транспортные и строительные нагрузки, зоны уплотненной засыпки, требования к оболочке и защитным кожухам по паспорту серии SNX.
• Способ прокладки: бесканальная/канальная, требования к дренажу, контролю и доступности для инспекции.
• Строительно-монтажные ресурсы: доступность техники для земляных работ, квалификация сварочно-монтажных бригад, климатические ограничения по монтажу.
• Логистика поставки: формат (бухты/хлысты), длины безмуфтовых участков, наличие фасонных элементов и ответвлений нужных типоразмеров.
• Эксплуатация: требования к теплопотерям, мониторингу, возможности последующей перекладки или расширения сети.

Область применения и условия монтажа системы Флексален-1000+ SNX

Система применяется в наружных и вводных участках тепловых сетей мало- и среднепротяженных объектов: подключения к ЦТП и котельным, квартальные и посельские сети, контуры ГВС рециркуляции, технологическое тепло, а также низкотемпературные контуры охлаждения. Допустимость применения под конкретные параметры подтверждается паспортом серии Флексален-1000+ SNX.

Требования к подготовке трассы включают устройство основания без острых включений, как правило с песчаной подсыпкой и послойной обратной засыпкой с уплотнением. В траншее исключают точечные нагрузки и провисы; глубина заложения выбирается по расчету теплотехники и промерзания, а также с учетом наружных нагрузок и пересечений.

Радиусы изгиба, минимальные расстояния до других сетей и зданий принимаются по паспорту и местным нормам. Продольные деформации компенсируются геометрией трассы (S-образная укладка, изменение направления), анкеровку выполняют в местах ввода и на поворотах согласно проекту. При проходе под проезжей частью предусматривают защитные футляры и контроль качества засыпки.

Соединения выполняют комплектными фитингами производителя; торцы и зоны соединений должны быть сухими и чистыми. Гидравлические испытания проводят до окончательной засыпки, с фиксацией давления и температуры испытаний в акте. Вводы в здания герметизируют с учетом уровня грунтовых вод. Монтаж при отрицательных температурах допускается при выполнении мер по защите изоляции и соблюдении регламентов резки и соединений.

Бесканальная и канальная прокладка

Выбор способа прокладки определяется грунтовыми условиями, требуемой доступностью к трубопроводу и ограничениями строительной площадки. Для предизолированных труб бесканальная схема чаще обеспечивает меньшие сроки и стоимость работ, при условии корректной подготовки основания и засыпки. Канальная прокладка уместна там, где нужен постоянный доступ или сложные пересечения коммуникаций.

Требования к монтажу и соединениям

• Сверяйте трассу и режимы работы с проектом и паспортом Флексален-1000+ SNX; не выходите за пределы допустимых радиусов изгиба и параметров среды.
• Транспортировка и хранение: бухты раскладывать на ровном основании; не допускать порезов оболочки; концы держать под заглушками; длительное воздействие солнца и открытого пламени исключить.
• Подготовка траншеи: основание из неслеживающегося мелкозернистого материала без острых включений; уклон — по проекту для дренажа; ширина — с учетом безопасного радиуса изгиба и монтажа фитингов.
• Укладка: раскатку вести в направлении бухты без перекручивания; тянуть за стропы, закрепленные на оболочке, не за несущую трубу.
• Минимальный радиус изгиба соблюдать на всем протяжении, особенно на поворотах и вводах; фиксировать повороты анкерами/упорами согласно проекту.
• Подготовка концов: ровный перпендикулярный рез, калибровка и снятие фаски; очистка и обезжиривание сопрягаемых поверхностей.
• Соединения выполнять штатными электросварными муфтами/фитингами системы; использовать сертифицированный аппарат с корректным вводом параметров муфты.
• Во время сварки и охлаждения исключить осевую нагрузку и изгиб; выдержать полное время остывания до начала изоляции стыка.
• Восстановление теплоизоляции и оболочки выполнять комплектами производителя (термоусадочные кожухи, заливка изоляции); контролировать сплошность и герметичность оболочки.
• Гидравлические испытания производить до окончательной засыпки, при частично присыпанном трубопроводе; давление и длительность — по проекту и нормам.
• Засыпка — послойное уплотнение без камней и строительного мусора; высота защитного слоя и сигнальная лента — по проекту.
• Вводы в здания: использовать герметичные проходки, футляры; предусмотреть компенсацию осадок и температурных перемещений.
• Монтаж при отрицательных температурах допускать только при защищенной зоне сварки и подогреве муфт; исключить попадание влаги внутрь стыков.

Преимущества и эксплуатационные свойства Флексален-1000+ SNX

Флексален-1000+ SNX ориентирован на быстрое и предсказуемое строительство тепловых и технологических сетей. Поставка в бухтах сокращает число стыков и время земляных работ. Гибкость трассы позволяет обходить подземные препятствия, уменьшать число колодцев и оптимизировать конфигурацию без дополнительных фасонных частей.

Теплоизоляция с низким водопоглощением и герметичная наружная оболочка обеспечивают стабильные теплопотери при длительной эксплуатации. Полимерная несущая труба химически стойка и не подвержена коррозии и воздействию блуждающих токов, что снижает риски внеплановых ремонтов. Гидравлическая гладкость внутренней поверхности уменьшает потери напора и энергозатраты на перекачку по сравнению с корродирующими металлическими трубами.

Малый вес упрощает логистику и монтаж на стесненных площадках. Термостойкость и устойчивость к циклированию температур соответствуют типовым задачам отопления, ГВС и низкотемпературного теплохладоснабжения в границах паспортных режимов. Трасса воспринимает перемещения грунта и температурные деформации без применения громоздких компенсаторов. В случае ремонта доступна локальная замена участка с установкой ремонтных муфт и восстановлением оболочки без длительной остановки магистрали.

Надежность и устойчивость к внешним воздействиям

Конструкция трубы сочетает коррозионностойкую несущую полимерную магистраль, закрытопористую теплоизоляцию с низким водопоглощением и внешнюю защитную оболочку, устойчивую к истиранию и влаге. Такая компоновка сохраняет работоспособность при сезонных перепадах температуры, контакте с грунтовыми водами и кратковременных механических воздействиях в процессе засыпки.

Гибкость линии снижает напряжения от осадок и морозного пучения грунта; отсутствует риск электрохимической коррозии. Стыковые зоны при соблюдении технологии сварки и восстановлении оболочки сохраняют герметичность и теплоизоляционные свойства на уровне основной трубы. Допускается кратковременное хранение на открытой площадке при защите от ультрафиолета и механических повреждений; длительное воздействие солнца и нагрева недопустимо. Соблюдение паспортных пределов давления и температуры, а также требований к монтажу, является ключевым фактором прогнозируемого ресурса сети.

Экономический эффект для проекта

Экономика применения Флексален-1000+ SNX складывается из сокращения сроков, уменьшения объема земляных работ и снижения эксплуатационных затрат. Поставка в бухтах позволяет тянуть трассы протяженными плетями и уменьшать количество стыков, что снижает трудозатраты на сварку и контроль качества. Гибкость трубы упрощает обход препятствий без лишних фасонных элементов, уменьшая закупку фитингов и риски протечек на стыках.

Небольшая масса системы снижает потребность в тяжелой технике и упрощает логистику на площадке. Узкая траншея и минимально необходимая подготовка основания уменьшают выемку грунта и расходы на вывоз/обратную засыпку. За счет равномерной закрытопористой изоляции снижаются теплопотери на погонный метр, что влияет на расходы топлива или электроэнергии в эксплуатации.

Отсутствие коррозии у несущей пластиковой трубы исключает затраты на катодную защиту и антикоррозионные мероприятия. Предсказуемое линейное удлинение и регламентированный радиус изгиба позволяют проектировать трассы без компенсирующих устройств на большинстве участков, тем самым экономя материалы и время монтажа. В сумме это ускоряет ввод объекта и уменьшает совокупную стоимость владения, особенно на распределительных сетях и ответвлениях к потребителям.

Как читать паспорт и подбирать Флексален-1000+ SNX под задачу

Паспорт и технический каталог следует использовать как последовательную матрицу соответствия проекту: от температурно-давленостных условий до логистики поставки. Критично сверять расчетные режимы эксплуатации, геометрию и монтажные ограничения с условиями конкретного объекта.

• Условия эксплуатации: рабочая температура и давление, допускаемые кратковременные пики, расчетный срок службы при заданных режимах.
• Классификация и соответствие стандартам (например, EN 15632 для предизолированных гибких пластиковых труб): подтверждение области применения и методики расчетов.
• Гидравлика: внутренний диаметр, SDR/PN, расчетная пропускная способность и рекомендуемые скорости потока.
• Теплотехника: теплопроводность изоляции и удельные теплопотери при типовых ΔT; наличие вариантов толщины изоляции.
• Механика и монтаж: минимальный радиус изгиба (холодный/горячий), линейное удлинение, допустимая глубина заложения, требования к основанию и засыпке.
• Поставка и длины: доступные диаметры, форматы (бухты, хлысты), типовые длины бухт для минимизации числа стыков.
• Соединения: совместимые фитинги и технологии (например, электросварные муфты для несущей трубы), требования к оборудованию и квалификации персонала.
• Совместимость с теплоносителем: допуски по добавкам и концентрациям (вода, водные растворы гликолей), диапазон pH.
• Испытания и контроль: пробное давление, методика опрессовки, требования к изоляционным вводам и окончательной герметизации.
• Эксплуатация: допустимые нагрузки от транспорта над трассой, температурные ограничения при ремонтах, регламент плановых осмотров.

Итоговый выбор Флексален-1000+ SNX фиксируйте в спецификации: серия, диаметр/SDR, толщина изоляции, способ поставки, комплект фитингов и технологии сварки, а также условия монтажа и испытаний.

Ключевые параметры для сверки с проектом

Для корректного подбора следует проверить ряд базовых позиций и сопоставить их с расчётами и планом трассы:

• Расчётные T и P, а также допустимые пики и ресурс при этих режимах.
• Диаметр и SDR/PN несущей трубы, фактический внутренний диаметр для гидравлики.
• Удельные теплопотери при вашей температурной разнице и доступные толщины изоляции.
• Минимальный радиус изгиба и линейное удлинение — сопоставить с поворотами и компенсацией в трассе.
• Формат поставки (длина бухт) относительно протяженности участков без стыков.
• Тип соединений и наличие на объекте сертифицированного оборудования/персонала.
• Требования к траншее: ширина, подсыпка, глубина заложения, допустимые внешние нагрузки (включая транспорт).
• Совместимость с теплоносителем и диапазоном температур окружающей среды в период монтажа.
• Нормативная база и сертификаты, предписанные в проекте и локальными регламентами.
• Логистика и сроки поставки, чтобы синхронизировать поставку бухт и фитингов с графиком работ.

Типичные ошибки при выборе

• Сопоставление только класса давления без учета рабочей температуры и температурных пиков по графику теплоснабжения.
• Выбор диаметра «по опыту» без гидравлического расчета расхода, скоростей и допустимого перепада давления.
• Игнорирование цикличности нагрузок: отсутствие проверки ресурса при переменных режимах (старт/стоп, межсезонье).
• Недооценка минимального радиуса изгиба и логистики бухт, что приводит к лишним стыкам и неоправданным колодцам.
• Назначение бесканальной прокладки без анализа грунтов, уровня грунтовых вод и внешних нагрузок от транспорта.
• Смешивание фитингов и муфт разных систем, несовместимых по материалу и технологии соединения.
• Отсутствие учета температурных деформаций: жесткое закрепление трассы без компенсирующей трассировки.
• Игнорирование теплопотерь при выборе серии и конфигурации линии (однотрубная/двухтрубная).
• Неверная оценка условий монтажа: работы при неподходящей температуре окружающей среды и влажности.
• Выбор без проверки совместимости теплоносителя (состав и концентрация гликоля, химическая стойкость).
• Недостаточная глубина заложения и отсутствие защитных мер на участках с повышенной механической нагрузкой.

Итоги: когда Флексален-1000+ SNX является оптимальным решением

Флексален-1000+ SNX целесообразно применять в сетях с низко- и среднетемпературными режимами отопления и ГВС во вторичных контурах жилых кварталов, кампусов, коттеджных поселков и промышленных площадок. Система оправдана на протяженных распределительных участках со сложной трассировкой, где важны гибкость, малое количество соединений и укладка в ограниченных коридорах.

Решение эффективно при сжатых сроках строительства и реконструкции действующих сетей: поставка в бухтах сокращает число монтажных операций и время ввода. Материалы трубопровода устойчивы к коррозионным факторам грунта, что делает серию практичной в зонах с влажными и неоднородными грунтами.

Флексален-1000+ SNX уместен в распределительных контурах тепловых насосов и систем охлаждения с антифризами при соблюдении допустимых параметров среды. Выбирать серию стоит там, где не требуются высокопараметрические режимы по давлению и температуре, характерные для магистральных стальных теплотрасс больших диаметров. При корректном подборе диаметра, способа прокладки и соединений система обеспечивает предсказуемые теплопотери, стабильную гидравлику и контролируемые затраты на монтаж и эксплуатацию.
