Гибкий утепленный трубопровод Флексален: технические характеристики и область применения

Гибкий утепленный трубопровод Флексален представляет собой заводскую систему готовых к прокладке линий, в которой гибкая труба в сердцевине снабжена непрерывным слоем теплоизоляции и внешним защитным кожухом. Такое решение предназначено для сокращения монтажного времени, уменьшения числа стыковых соединений и минимизации теплопотерь при прокладке магистралей и разводок.

Гибкий утепленный трубопровод Флексален: обзор продукта

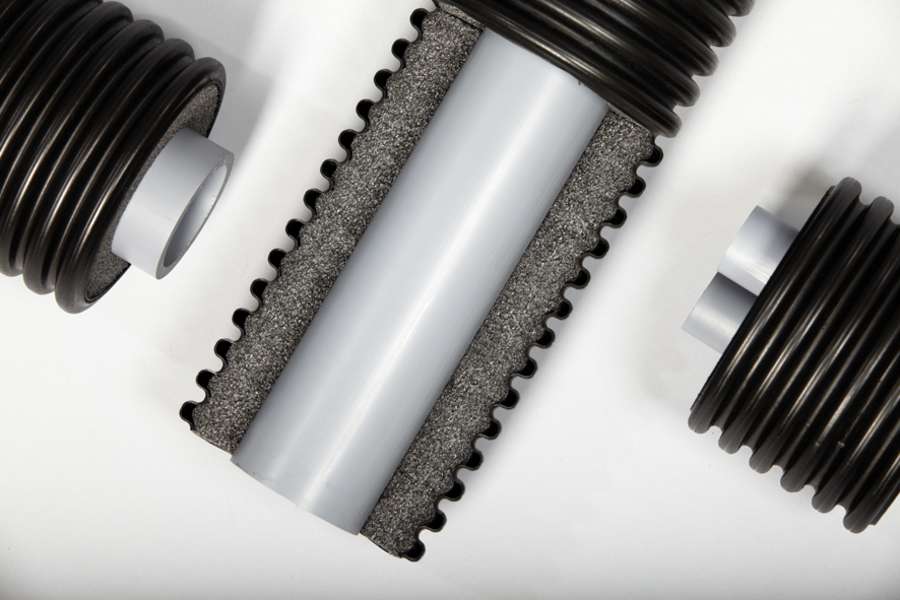

Конструкция включает гибкую транспортную трубу (полибутилен или PEX), вспененный или формованный утеплитель и защитный кожух из полиэтилена. Типовые поставки — бухты или секции длиной 50—200 м с заводской герметизацией торцов и маркировкой. Ключевые эксплуатационные преимущества: повышенная мобильность при прокладке в траншеях и каналах, уменьшение работ по сварке и сварным шарнирам, возможность использования при сложной трассировке без установки большого количества компенсаторов. Ограничения следует учитывать: верхние пределы температуры и давления зависят от материала сердцевины и конструктивного исполнения, для систем горячего водоснабжения необходимы материалы с кислородным барьером.

Технические характеристики

Технические данные зависят от комплектации, но для утепленного трубопровода общие параметры обычно включают рабочую температуру, максимальное рабочее давление, теплопотери через утеплитель, диапазон диаметров и характеристики внешнего кожуха. Ниже приведён типовой свод параметров для ориентира — конкретные значения согласовываются с заводской спецификацией при заказе.

Для расчёта теплопотерь и выбора толщины утеплителя используются данные по λ утеплителя и температуры среды. При проектировании учтите дополнительные потери в местах прохода через стены, в немонолитных коробах и в местах соединений. Уточняйте допустимые давления и температурные циклы для конкретной конфигурации у поставщика перед применением в отопительных или технологических сетях.

Материалы и конструкция сердцевины (полибутилен, PEX и их свойства)

Сердцевина трубы в Флексален может быть выполнена из полибутилена (PB) или сшитого полиэтилена (PEX). Эти материалы различаются по термостойкости, пластичности, стойкости к хлорсодержащей воде и методам соединения:

• Полибутилен (PB): высокая гибкость и ударная вязкость при низких температурах, простота укладки в бухтах. Ограничения — сравнительно меньшая длительная прочность при высоких температурах и повышенная чувствительность к агрессивным компонентам воды по сравнению с PEX. Соединения выполняются преимущественно пресс- или компрессионными фитингами.
• PEX (сшитый полиэтилен): выше допустимая долговременная температура и лучшая стойкость к термическому старению. Существует несколько технологий сшивки (PEX-a, PEX-b, PEX-c): PEX-a обеспечивает наилучшее восстановление формы и пластичность; PEX-b — экономичное решение с хорошими механическими свойствами. PEX чаще применяется в системах горячего водоснабжения и отопления.

Конструктивно сердцевина может быть цельной однослойной или многослойной с барьерным слоем (например, EVOH) для ограничения диффузии кислорода в замкнутых системах отопления. Важные критерии при выборе трубы: допустимая рабочая температура и давление, совместимость с теплоносителем, требования к коэффициенту линейного расширения и доступные способы монтажа/соединения на объекте.

Теплоизоляция: состав, параметры теплопроводности и толщина

В гибком утеплённом трубопроводе Флексален в качестве основного утеплителя чаще всего применяют жёсткую и полужёсткую вспененную полиуретановую (PUR) или PIR-пену. Редко — вспененные полиэтилен или минераловатные вставки в специализированных решениях. Выбор материала определяется требуемыми теплопотерями, механической прочностью изоляции и условиями монтажа.

При проектировании необходимо исходить из допустимых теплопотерь и температурных режимов. Для расчёта линейных теплопотерь по утеплителю используется аналитическая формула теплопроводности в цилиндрической оболочке:

q’ = 2·π·λ·(Tв — Tн) / ln(r2 / r1)

Значения λ зависят от типа утеплителя и температуры. Для PUR принято принимать 0,022—0,025 Вт/(м·К) при нормальных условиях. Пример практического расчёта: при PUR λ = 0,025 Вт/(м·К), внешнем радиусе утеплителя r2 = 0,07 м, радиусе наружной поверхности несущей трубы r1 = 0,02 м и разности температур 70 °C линейные потери q’ будут порядка 8,8 Вт/м. Это даёт наглядное представление о том, какую толщину утеплителя выбирать при заданном допустимом уровне потерь.

Рекомендации по толщине:

• Бытовые разводки (низкая тепловая нагрузка, ΔT 20—40 °C): 20—40 мм.
• Локальные магистрали и ввода в здания (средняя нагрузка, ΔT 40—70 °C): 40—80 мм.
• Магистральные участки с высокими температурами и требованиями к минимальным потерям: 80—120 мм и более.

При выборе толщины учитывают также минимальную температуру среды наружного воздуха (во избежание промерзания в неотапливаемых зонах), требования по энергосбережению и габариты трассы. Производитель обязан указывать фактическую λ при разных температурах и результаты периодических испытаний на старение теплопроводности.

Внешний защитный кожух и устойчивость к механическим и климатическим влияниям

Внешний кожух выполняет механическую и барьерную функции: защищает утеплитель и несущую трубу от влаги, агрессивных сред, ультрафиолета и механических повреждений. Для Флексален применяют термопластичные оболочки (HDPE / PE), иногда армированные или с добавками UV-стабилизаторов. Конструктивно кожух может быть цельным или составным с соединением стыков термосваркой.

Практические указания по защите:

• В траншеях дополнительно используют защитные короба или бетонные плиты на участках с повышенной нагрузкой.
• Для открытой прокладки — окраска или добавление UV-стабилизаторов; контроль деформации при нагреве.
• На участках с агрессивными грунтами рекомендуется дополнительная внешняя оболочка или антикоррозионные покрытия соединительных элементов.

Критерии проверки на месте: целостность сварных швов, отсутствие видимых механических повреждений, соответствие толщины и материала кожуха проектной спецификации. В проектах указывают требования по кольцевой жёсткости и по воздействию пешеходной/транспортной нагрузки на трассу.

Диаметры, многотрубные исполнения и стандарты соединений

Гибкие утеплённые трубы выпускаются в широком диапазоне типоразмеров. Для частных и небольших коммунальных систем чаще используются носители диаметром от 16 до 40 мм, для коммерческих и магистральных — 50—160 мм и более в зависимости от требований по расходу и давлению. Утеплитель и внешний кожух подбираются так, чтобы сохранить достаточную жёсткость и конструктивную устойчивость трассы.

Многотрубные исполнения (двух- и трёхтрубные блоки) реализуют два варианта компоновки: отдельные параллельные несущие трубы в одном общем кожухе или коаксиальные/концентрические схемы. Практическое преимущество многотрубных блоков — упрощение прокладки и снижение объёма земляных работ; недостаток — усложнённость ремонта отдельных ветвей.

Соединения и фитинги:

• Прямые и угловые фитинги для несущих труб: компрессионные, пресс-фитинги, пайка (где применимо) и фланцы — выбор зависит от материала несущей трубы (PB, PEX, металл).
• Соединение внешнего кожуха: термосварка полиэтиленовых муфт или используемые заводские комплектующие с герметичными втулками.
• Переходы на металлические узлы или на нестандартные присоединения выполняются через заводские переходные фитинги с учётом теплового расширения и давления.

Практические критерии при выборе диаметра и типа исполнения:

• Рассчитывайте диаметр несущей трубы исходя из требуемого расхода и допустимой скорости потока (для отопления 0.5—1.5 м/с; для ГВС обычно ≤1.0 м/с).
• Для многотрубных блоков учтите возможность локального ремонта: предпочтительны исполнения с доступными местами для демонтажа ветвей.
• Подбирайте фитинги по классам давления и температур, указываемым в проектной документации; проверяйте совместимость материалов (термостойкость, химическая стойкость).

Пример расчёта диаметра: теплонагрузка 20 кВт при ΔT = 30 °C требует массового расхода ṁ = Q/(c·ΔT) ≈ 0,16 кг/с, что при плотности воды 1000 кг/м³ даёт объёмный расход ≈0,576 м³/ч. При допустимой скорости 1 м/с достаточно условного внутреннего диаметра порядка 15 мм. Такой расчёт помогает соотнести тепловую нагрузку и требуемый типоразмер трубы.

Рабочие режимы: температура, давление и теплопотери

Проектные ограничения по температуре и давлению зависят от материала несущей трубы и конструкции утеплителя. Типичные эксплуатационные параметры для гибких пластиковых несущих труб:

• Диапазон рабочей температуры: обычно от —50 °C (при надлежащей защите) до +95 °C при продолжительной эксплуатации; кратковременные перегревы допускаются до 105—110 °C в зависимости от типа полиэтилена/PEX/полибутилена и рекомендаций производителя.
• Класс рабочего давления: для бытовых и коммунальных систем часто PN 6—PN 10; для промышленных участков — PN 16 и выше. Конкретный выбор зависит от гидравлических расчётов и допускаемой прочности фитингов.

Теплопотери трассы рассчитываются исходя из линейных потерь (Вт/м) и зависят от разности температур, толщины и теплопроводности утеплителя, а также от условий окружающей среды. Важные практические моменты:

• Расчёт теплопотерь должен учитывать конечные точки (вводы в здания), где требуются дополнительные меры по теплоизоляции и пароизоляции.
• При прокладке в грунте учитывают температуру грунта и возможное снижение эффективности изоляции при намокании; необходимо обеспечение водонепроницаемости кожуха.
• Для длинных магистралей суммарные потери влияют на выбор температуры носителя и экономику сети: снижение λ и увеличение толщины утеплителя оправданы при высоких температурах и больших длинах трассы.

Контроль режимов эксплуатации включает регулярный мониторинг температуры и давления, проверку герметичности стыков и состояния внешней оболочки. В проекте указывают требования по допустимым температурам и давлению, графики регулярных проверок и действия при отклонениях от нормы.

Сертификация, испытания и контроль качества

Производство и ввод в эксплуатацию гибкого утепленного трубопровода требуют документального подтверждения свойств материалов и комплектных изделий. Базовый набор процедур включает системный контроль качества на уровне производства и отдельные типовые испытания для партий продукции.

• Системы менеджмента качества: наличие сертификации ISO 9001 или эквивалентной подтверждает регламентированные процедуры контроля производства и учета несоответствий.
• Нормативное соответствие: подтверждение соответствия национальным требованиям (ГОСТ/ТУ) и международным стандартам (например, EN 253 для предизолированных магистралей, EN ISO 15875 для PEX-труб) — при необходимости покупатель получает комплект сертификатов и протоколов испытаний.
• Типовые испытания: гидростатическая проба на рабочее и испытательное давление; испытание на разрыв и сдвиг в местах соединений; термоциклирование для оценки усталостных свойств сердечника и адгезии между слоями; испытания на теплопотери (определение коэффициента теплопроводности и удельных теплопотерь); испытания на горючесть и дымообразование для утеплителя и наружного кожуха.
• Дополнительные проверки: измерения кислородопроницаемости (важно для систем закрытого отопления), испытания на устойчивость к УФ- и химическому воздействию наружного кожуха, контроль плотности и однородности слоя утеплителя, контроль геометрии и допусков диаметра.

На предприятии обычно ведётся партия-партия протоколирование: результаты гидропроб, теплотехнических измерений и входного контроля материалов прилагаются к отгрузочному паспорту. Для объектов с повышенными требованиями — коммерческие или государственные заказчики нередко требуют расширенные приемо-сдаточные испытания и независимую экспертизу.

Преимущества и ограничения гибкого трубопровода Флексален

Краткое и конкретное описание сильных и слабых сторон поможет определить применимость гибкого утепленного трубопровода в конкретном проекте.

• Преимущества:
  • Гибкость: уменьшение числа стыков и фитингов, облегчение прокладки в сложной трассе и на ограниченных участках.
  • Скорость монтажа: поставляется в бухтах или секциях, что сокращает время на стыковку и сварку по сравнению с жесткими трубами.
  • Неподверженность коррозии сердечника (пластиковые материалы) и более низкий вес — меньшая нагрузка на опоры и траншеи.
  • Непрерывность утеплителя и наружного кожуха снижает теплопотери и вероятность локальных мостиков холода при правильной герметизации стыков.
  • Вариативность исполнения: многожильные конфигурации, интеграция греющего кабеля и комплектация заводскими фитингами упрощают проектирование.
• Ограничения и нюансы применения:
  • Температурный диапазон: для полибутилена и PEX типичный долговременный предел эксплуатации — около 70—95 °C; кратковременно допустимы более высокие температуры, но для высокотемпературных магистралей предпочтительнее стальные решения.
  • Классы давления: стандартные исполнения покрывают PN 10—PN 20; при необходимости высоких рабочих давлений требуются усиленные конструкции или переход на сталь.
  • Барьерные и химические требования: для систем отопления с чувствительными циркуляционными средами или открытой системой нужен кислородобарьер; агрессивные среды и растворители могут снижать срок службы полимеров.
  • Ограничения по диаметрам: гибкие конструкции рациональны в небольших и средних диаметрах; для крупных магистралей экономичнее и технически оправданнее применять жесткие предизолированные трубы из стали.
  • Пожаробезопасность утеплителя и наружного кожуха: пеноизол (ППУ) и другие утеплители требуют подтверждения класса горючести; в зонах с повышенными требованиями к пожарной устойчивости возможны дополнительные огнезащитные меры.
  • Механическая защита: наружный кожух и прокладка должны проектироваться с учётом нагрузки от откосов, транспортной техники и возможных подвижек грунта — при нарушении целостности кожуха теряются преимущества предизолированной системы.

Сферы применения

Гибкий утепленный трубопровод применяется там, где важны простота прокладки, непрерывность теплоизоляции и коррозионная стойкость. Ниже — типичные области применения и конкретные рекомендации по выбору комплектации для каждой задачи.

Для каждой области важно согласовать параметры: материал сердечника, класс давления и толщину утеплителя с требованиями теплоотдачи, механической защиты и нормативов по безопасности.

Отопление и теплотрассы: магистрали и разводки

Гибкий утепленный трубопровод Флексален применяется для магистральных веток и внутренних разводок там, где важны быстрота монтажа и минимизация теплопотерь. Для магистралей предпочтительны одно- или многопроволочные исполнения с наружным защитным кожухом, обеспечивающим механическую защиту и герметичность. Для разводок внутри кварталов и зданий используют гибкие однотрубные трассы с возможностью прокладки длинных участков без стыков.

• Проектные критерии: расчет напора и потерь давления по длине, выбор диаметра по максимальному расходу и допустимой скорости (обычно 0,5—2,0 м/с для теплосетей), учет термических удлинений и потребности в компенсаторах.
• Разводки: применение предварительно изолированных отводов и гибких петель сокращает количество стыков на трассе и упрощает опрессовку и испытания.
• Позиционирование в трассе: для магистралей рекомендуется предусматривать каналы обслуживания или шахты через каждые технологические отрезки (в зависимости от длины и доступа), а также колодцы на поворотах и переходах под дорогами.

Ограничения: при высоких температурах теплоносителя и длительных участках сжимаемость или ползучесть материала сердечника требует проверки проектных условий; для агрессивных сред выбирают соответствующие композитные сердечники.

ГВС и холодное водоснабжение (труба в изоляции)

Труба в изоляции применяется для транспортировки горячей воды ГВС и холодного водоснабжения с сохранением температур и предотвращением конденсации. Для ГВС важна минимизация теплопотерь и обеспечение санитарно-технических режимов (температура на выходе, скорость и стояки возврата).

• Температурные требования: для ГВС обычно проектируют поддержание 50—60 °C на потребителе; при использовании Флексален допускаются типовые рабочие температуры и давления, заявленные производителем—следует сверять с проектной документацией.
• Предотвращение потерь и конденсата: герметичность изоляции и отсутствие тепловых мостов в местах ввода в здания, примыкания к фитингам и коллекторам. Используют цельный кожух или специальные манжеты для стыков.
• Холодное водоснабжение: изоляция предотвращает замерзание при прокладке в неотапливаемых каналах; при риске промерзания добавляют греющий кабель с температурным контролем.

Практический нюанс: при подключении к внутренней сети требуется организовать узлы ввода с теплоизоляцией до точки присоединения, чтобы избежать локальных потерь и коррозионных рисков при контакте материалов.

Промышленные и специализированные решения (многотрубные и с греющим кабелем)

Для промышленности доступны конфигурации с несколькими параллельными трубами внутри одного утеплителя, а также модификации с интегрированным греющим кабелем. Многотрубные блоки экономят место и упростят монтаж нескольких коммуникаций одновременно.

• Многотрубные исполнения: элементы располагаются в общей пенополиуретановой или минераловатной изоляции; межтрубные расстояния и фиксация проектируются для предотвращения теплопередачи и обеспечения доступа к отдельным трубам при ремонте.
• Греющий кабель: размещается в канале между сердцевиной и изоляцией либо вдоль поверхности трубы; необходимы контроллеры, термостаты и автоматические защитные устройства, а также расчёт мощности на метр с учётом климатических условий и допустимых температур оболочки.
• Специфика для агрессивных сред и пара: используются сердечники и наружные слои из устойчивых к коррозии композитов, а также дополнительные барьерные вкладыши для паровых и химически активных сред.

Ограничения и рекомендации: многотрубные сборки усложняют локальный ремонт — планировать доступные резервные отводы и лючки; для линий с греющим кабелем предусмотреть дистанционный мониторинг и дублирование питания при критичных процессах.

Монтаж и способы прокладки

Выбор способа прокладки зависит от условий трассы, требований по срокам и бюджету. Флексален допускает несколько распространённых методов: прямая траншея, прокладка в короба/каналы и использование бестраншейных технологий. При любом методе ключевые задачи — обеспечить непрерывность изоляции, защиту кожуха и доступ к стыкам для испытаний.

Ключевые технологические моменты монтажа:

• Подготовка трассы: ровное уплотнённое основание, отсутствие острых предметов в зоне подушки и обратной засыпки.
• Контроль стыков: использовать заводские муфты или сертифицированные соединения, обеспечить герметизацию и электрическое заземление, если требуется.
• Фиксация и опоры: промежуточные опоры и хомуты с шагом, соответствующим диаметру и массе трубы; в местах поворотов и переходов предусматривать анкерные устройства или компенсаторы.
• Испытания перед засыпкой: гидравлическое или пневматическое опрессовывание, проверка изоляции оболочки и визуальный осмотр всех стыков.
• Документация на объекте: схема трасс, карта стыков и паспортные данные каждого участка для последующей эксплуатации и ремонта.

Рекомендуется соблюдать региональные строительные нормы по глубине закладки и требованиям к засыпке; там, где есть риск промерзания или механического воздействия, предусмотреть дополнительную защиту и дренаж.

Прокладка трубы в утеплителе: траншеи, короба и монтаж в каналах

Прокладка гибкого утеплённого трубопровода выполняется по схеме, обеспечивающей механическую защиту, сохранность теплоизоляции и возможность технологического доступа. Основные варианты — открытая траншея, защитный короб (желоб, лоток) и монтаж в инженерных каналах. Выбор зависит от условий: глубины промерзания, наличия транспорта и требований к механической защите.

Практические требования при монтаже:

• Перед укладкой проверить целостность внешнего кожуха и теплоизоляции, удалить повреждённые участки.
• Обеспечить равномерную опору вдоль трассы — использовать песчаную подсыпку и прокладные ленты в местах контакта с жёсткой поверхностью.
• При прокладке в каналах и коробах предусмотреть вентиляционные и дренажные отверстия в местах возможного попадания влаги; уклон для стока воды минимум 0,5% там, где это применимо.
• Фиксировать положение трубы через каждые 1,5—3 м при открытой прокладке (в зависимости от диаметра и конфигурации) и в местах переходов, опор и поворотов.
• При многоэлементной укладке учитывать тепловую усадку/расширение — применять изгибы, компенсаторы или свободные петли по проекту.
• Контролировать сохранность внешнего защитного слоя при обратной засыпке: использовать мелкозернистый материал, избегать камней и корней; уплотнять послойно.

До закрытия траншеи выполнить контрольную проверку герметичности, целостности изоляции и фиксации трассы.

Соединения, фитинги и герметизация при монтаже

Соединения гибкого утеплённого трубопровода состоят из двух подсистем: соединение внутренней рабочей трубы и восстановление теплоизоляции/защитного кожуха. Правильная последовательность монтажа минимизирует теплопотери и риск коррозии.

• Внутренняя труба: использовать сертифицированные фитинги для данного материала (компрессионные, обжимные, фланцевые или модульные муфты). Все фитинги должны соответствовать по давлению и температуре рабочему режиму трассы.
• Изоляционные соединения: применять заводские или полевые ремонтные муфты — предизолированные соединители или наборы для наращивания изоляции. Неприемлемы оставленные открытые участки теплоизоляции без защитного покрытия.
• Внешний кожух: герметизация стыков внешней оболочки выполняется сваркой ПЭ-лент (стыковая или электроффузионная сварка) либо специальными термоусадочными и клеевыми лентами, рекомендованными производителем. Контроль качества сварных швов — визуальный осмотр и при необходимости неразрушающие методы.
• Переходы на арматуру и вводы в камеры: использовать заводские переходные элементы, обеспечивающие герметичность и электрическое заземление (если требуется). Интерфейс между утеплённой трубой и арматурой должен быть защищён дополнительной теплоизоляцией и защитным кожухом.
• Уплотнения и антикоррозионная защита: применять уплотнители из материалов, совместимых с теплоизоляцией и наружной оболочкой; при сварке кожуха обеспечивать отсутствие зазоров и щелей, герметизировать стыки уплотняющими составами по инструкции производителя.

Перед вводом в эксплуатацию проводить испытание на герметичность соединений при рабочем давлении и осматривать все изолированные стыки на предмет пустот, трещин и несоответствий.

Эксплуатация, диагностика и ремонт

Эксплуатация гибкого утеплённого трубопровода включает плановые осмотры, контроль рабочих параметров и быструю реакцию на отклонения. Программа обслуживания должна учитывать особенности трассы: глубину заложения, доступность узлов, климатические условия и режимы транспортируемой среды.

• Регулярные осмотры: визуальный контроль оголовков, камер и участков, доступных для визуального осмотра — не реже 1 раза в квартал; полевые измерения давления и температур в узловых точках — не реже одного раза в месяц при стабильной эксплуатации.
• Профилактика изоляции: инспекция целостности внешнего кожуха после сезонных нагрузок и при проведении земляных работ; локальный ремонт оболочки и восстановления теплоизоляции по выявленным дефектам.
• Документация и учёт: вести журнал монтажа и ремонтов, фиксировать места соединений, типы фитингов и места установки датчиков для облегчения диагностики.
• Требования к работам под давлением: при работах по ремонту или замене участков — обязательная остановка, слива и обезвоживание участка; использование средств индивидуальной защиты и инструментов, сертифицированных для давления и температуры системы.

Диагностика утечек, контроль температуры и системы мониторинга

Для оперативного обнаружения утечек и отклонений температур используют сочетание автоматических и оперативных методов контроля. Подбор методов зависит от протяжённости трассы, важности непрерывной подачи и бюджета.

• Контрольные датчики: установка датчиков давления и температуры на вводах/выводах и в ключевых камерах. Простая сигнализация — превышение допустимого перепада давления или падение температуры на участке.
• Тепловизионный контроль: периодический осмотр с помощью инфракрасной камеры эффективен для выявления мест ослабленной теплоизоляции или скрытых утечек на доступных участках.
• Аккустическая и гидравлическая диагностика: применение акустических приборов и испытаний гидростатическим давлением для поиска утечек на подземных или изолированных участках.
• Распределённые системы мониторинга: волоконно-оптические датчики (DTS/DTSS) позволяют непрерывно отслеживать профиль температуры вдоль трассы и оперативно локализовать аномалии на сотни метров.
• Интеграция в систему управления: передача сигналов в SCADA/АСУТП, настройка пороговых значений и сценариев оповещения для автоматической блокировки и переключения на резервные линии.

При обнаружении аномалий первоочередные действия: изоляция проблемного участка, снижение давления, визуальный осмотр и определение метода ремонта. Для крупных трасс рекомендуется сочетать периодические ручные инспекции с постоянным автоматическим мониторингом.

Типичные методы ремонта и замены участков трубы в изоляции

Ремонт предизолированного гибкого трубопровода Флексален сводится к двум задачам: восстановлению гидравлической проходимости (замена или локальный ремонт внутренней трубы) и восстановлению термоизоляции и внешнего кожуха. Типичные методы зависят от доступа к трассе, длины повреждения и наличия заводских фитингов.

• Локальная замена внутренней трубы с восстановлением изоляции
  • Обеспечить разгрузку давления и опорожнение участка.
  • Вскрыть внешний кожух и удалить повреждённый участок утеплителя до целых концов внутренней трубы.
  • Вырезать повреждённый участок внутренней трубы и установить ремонтный муфтовый элемент или вставной отрезок с заводскими пресс- или компрессионными фитингами.
  • Восстановить теплоизоляцию: использовать готовые сегменты утеплителя (полиуретановые вставки), либо заливку полиуретановой пеной через монтажные втулки при наличии оборудования.
  • Закрыть кожух ремонтной гильзой, герметизировать антикоррозионным и влагозащитным покрытием и выполнить контрольное испытание давления.
• Ремонт с применением ремонтных комплектов (repair kits)
  • Используют заводские комплекты, включающие вставки утеплителя, теплоусаживаемые манжеты для внешнего кожуха и уплотнительные элементы для стыка внутренней трубы.
  • Комплекты ускоряют восстановление и обеспечивают контролируемые характеристики теплоизоляции и защиты кожуха.
• Наращивание и замена секции в канале или траншее
  • Если повреждён большой участок или теряется несущая способность, удаляют сегмент трубы с утеплителем и устанавливают фабричную секцию с заводскими стыками.
  • При замене длина нового участка должна учитывать требования по термокомпенсации и наличию компенсаторов в трассе.
• Временное ремонтное решение (быстрая изоляция и заделка)
  • При авариях используют хомуты, ленты и временные греющие кабели, чтобы обеспечить быстрый вывод из аварийного состояния и последующую плановую замену.

Ограничения и нюансы:

• Заливка полиуретаном требует сухих поверхностей и температур, совместимых с отвердением; при отрицательных температурах применяют предварительный подогрев или готовые сегменты утеплителя.
• Восстановление теплотехнических характеристик возможно только при использовании утеплителя с параметрами, близкими к заводским; замена на менее плотный материал приводит к увеличению теплопотерь и потере окупаемости.
• При ремонте в зонах с коррозионным риском следует восстанавливать защиту кожуха и при необходимости подключать или восстанавливать систему катодной защиты.
• После ремонта обязательны гидростатическая или вакуумная проверка герметичности и проверка теплового сопротивления в пределах проектных допусков.

Экономика проекта: стоимость, срок окупаемости и энергоэффективность

Оценка экономики проекта с использованием гибкого утеплённого трубопровода Флексален должна включать капитальные затраты, монтажные расходы, прогнозируемые энергосбережения и ожидаемые операционные затраты. Основной инструмент — расчёт срока окупаемости через годовые энергосбережения.

Формула для быстрой оценки срока окупаемости: срок окупаемости = (дополнительные капитальные затраты) / (годовая экономия на энергии).

Шаги для расчёта:

1. Определить разницу в капитальных расходах между выбранным решением и альтернативой (ΔК).
2. Рассчитать теплопотери по трассе: Q = (Tф — Tокр) / R, где R — суммарное тепловое сопротивление оболочки (включая утеплитель). Перевести в кВт·ч/год по времени работы системы.
3. Умножить годовые теплопотери на стоимость энергии и учесть коэффициент загрузки системы — это годовая экономия (Э).
4. Срок окупаемости = ΔК / Э. Для точности учесть дисконтирование и срок службы изделия.

Пример (ориентировочный): если применение Флексален уменьшает теплопотери на 5 МВт·ч/год при цене тепловой энергии 2000 руб./МВт·ч, годовая экономия составит 10 000 руб. Если дополнительная стоимость по сравнению со стальной незаизолированной трассой — 100 000 руб., срок окупаемости ≈ 10 лет. Реальные значения зависят от длины трассы, разницы теплоизоляции и тарифов на энергию.

Факторы, влияющие на экономику:

• Длина и сложность трассы: на длинных участках экономия на теплопотерях дает заметный эффект.
• Монтажные расходы: гибкие трубы сокращают трудозатраты и время монтажа за счёт меньшего числа фитингов и упрощённых изгибов.
• Тарифы на энергию и режим эксплуатации: при высокой цене топлива и круглогодичной работе система окупается быстрее.
• Срок службы и затраты на обслуживание: более длительный срок службы и меньшие расходы на коррозионную защиту повышают общую экономию.
• Возможность прокладки без вскрытия дорог (траншеи меньшей ширины, проколы) снижает косвенные затраты на восстановление инфраструктуры.

Сравнение с альтернативами: стальные и жесткие предизолированные трубы

Сравнение гибкого утеплённого трубопровода Флексален со стальными и жёсткими предизолированными трубами полезно рассматривать по ключевым эксплуатационным и экономическим параметрам.

Выводы для выбора:

• Флексален оправдан там, где требуется гибкость трассы, ускоренный монтаж и низкие эксплуатационные затраты при распределительных давлениях и умеренных температурах.
• Жёсткие предизолированные системы предпочтительны для магистральных участков с требованиями к точной заводской изоляции и более высокими рабочими параметрами.
• Стальные трубы остаются выбором для высоконапорных и высокотемпературных систем, где полимерные сердцевины не обеспечивают необходимых характеристик.

Кейсы и примеры проектов

Ниже приведены типовые примеры применения гибкого утеплённого трубопровода Флексален с практическими данными и результатами.

• Разводка в жилом микрорайоне (магистраль 1,2 км)
  • Задача: скоростной монтаж сетевой разводки между ТЭЦ и распределительным пунктом.
  • Решение: применение Флексален позволило уменьшить количество стыков на 40% и сократить время прокладки на 25% по сравнению с жёсткими секциями.
  • Результат: снижены монтажные затраты и сокращено время ввода в эксплуатацию; теплопотери на трассе соответствовали проекту благодаря равнозначной толщине утеплителя.
• Подводная или сложная по рельефу перегонка для коттеджного посёлка (длина 350 м)
  • Задача: проложить трассу с минимальными земляными работами и без большого числа сварных стыков.
  • Решение: гибкая труба с предизолированным утеплителем проложена методом прокола/безтраншейной технологии.
  • Результат: уменьшение восстановительных работ на поверхности, сокращение общих затрат проекта и сохранение требуемого уровня тепловых потерь.
• Реконструкция внутридомовой разводки в многоэтажном доме
  • Задача: заменить старые металлические трассы в шахтах при ограниченном пространстве.
  • Решение: использование гибких секций Флексален с подрезкой по месту и заводскими фитингами для минимизации работ в шахтах.
  • Результат: сокращён объём демонтажа, уменьшены риски протечек в местах сварки, улучшена поддержка температурного режима ГВС и отопления.

Пример проектирования и расчёта для частного дома (практические данные)

Пример: одноэтажный дом с теплопотреблением 15 кВт, котёл на уличной котельной, удаление до дома 60 м по прямой трассе. Заданы: температура подачи 70 °C, обратки 50 °C (ΔT = 20 K). Расход воды для передачи 15 кВт при теплоёмкости воды cp = 4180 J/(kg·K):

ṁ = Q / (cp·ΔT) = 15 000 / (4180·20) ≈ 0,179 kg/s ≈ 0,644 m3/h

Определение внутреннего диаметра по допустимой скорости потока. Рекомендуемый диапазон для отопительных трасс 0,5—1,5 m/s; возьмём 1 m/s для компактности трубопровода. Объёмный расход в м3/s = 0,644 / 3600 ≈ 0,000179 m3/s. Площадь сечения A = Qv / v ≈ 0,000179 m2; эквивалентный диаметр D = sqrt(4A/π) ≈ 15 mm. Практически выбирают ближайший стандартный размер Флексален — 20 mm, чтобы снизить гидравлические потери и обеспечить запас по пропускной способности.

Оценка теплопотерь на линейный метр. Для утеплителя с теплопроводностью λ ≈ 0,035 W/(m·K) и типичной толщиной изоляции 25 mm (внутренний радиус трубы r1 ≈ 0,01 m, внешний радиус r2 ≈ 0,035 m):

q’ = (2πλ / ln(r2/r1)) · ΔT ≈ (2π·0,035 / ln(3,5)) · 30 ≈ 5,3 W/m

При длине 60 m суммарные теплопотери ≈ 318 W, что позволяет оценить потери в энергобалансе и необходимость дополнительной теплоизоляции или греющего кабеля. Для трасс в холодных зонах или при минимальном перепаде температур рекомендуется увеличивать толщину изоляции до 40—50 mm или применять греющий кабель.

Как выбрать и где заказать: критерии подбора и комплектующие

Основные критерии подбора гибкого утеплённого трубопровода:

• Тепловая нагрузка и требуемый расход — рассчитываются через Q и ΔT для определения диаметров и скорости.
• Рабочие температуры и максимальное давление системы — влияют на выбор материала сердцевины (PB/PEX) и класс давления (PN).
• Требуемая толщина и тип утепления — исходя из допустимых теплопотерь, климатической зоны и способа прокладки (траншея/короб/канал).
• Внешний кожух и степень механической защиты — для открытой прокладки и в местах интенсивной внешней нагрузки выбирают жёсткий HDPE или гофрированный металлический кожух.
• Комплектация: готовые отрезки, заводские колена/фитинги, компенсаторы и монтажные элементы.
• Сертификация, испытания давления и гарантийные условия производителя.

Где заказать: предпочтительнее работать с поставщиками, которые предлагают предизготовленные участки под проект (с фабричными фитингами и испытаниями давления). Запросите техническое предложение с протоколами испытаний, паспортами материалов и рекомендациями по монтажу. При оформлении заказа учитывайте запас по длине на монтажные изгибы и запас на технологические соединения (обычно +3—5 % к суммарной длине трассы).

Перечень аксессуаров: фитинги, компенсаторы, колена и греющие кабели

К списку обязательных и рекомендованных аксессуаров относятся:

• Фитинги для полибутиленовых/PEX труб: прессовые, компрессионные или резьбовые переходы; переходы на сталь/латунь.
• Заводские колена и отводы в изоляции — уменьшают трудозатраты и сохраняют герметичность утеплителя.
• Компенсаторы: скользящие или сильфонные для учёта температурных удлинений; подбираются по коэффициенту удлинения и давлению.
• Муфты и заглушки с заводской герметизацией для окончаний трассы и промывки.
• Прокладки и сальники для вводов через стенки, смотровые люки и ревизионные камеры.
• Греющие кабели (саморегулирующиеся или резистивные) — для предотвращения промерзания и поддержания минимальной температуры; комплект включает терморегулятор и защитную автоматику.
• Датчики температуры, точки подключения для системы мониторинга и протоколирования.
• Кронштейны, опоры и крепежные элементы, а также ремонтные манжеты и компенсирующие элементы для изоляции.

При подборе аксессуаров проверяйте совместимость по давлению и температуре, а также материалы уплотнений (резина, EPDM) на стойкость к теплоносителю.

Советы по выбору: диаметр, класс давления и тип утепления

Диаметр. Исходите из расчётного расхода и допустимой скорости потока: для отопительных магистралей ориентир 0,5—1,2 m/s. По результату расчёта выбирают ближайший стандартный диаметр в сторону увеличения для снижения гидравлических потерь и запаса по мощности.

Класс давления. Для закрытых бытовых систем обычно достаточен PN6,3—PN10. В системах с тепловыми пунктами, повышенными испытательными давлениями или промышленными трубопроводами выбирайте PN16 и выше. Уточняйте рабочее и гидравлическое испытательное давление в проекте.

Тип утепления. Для наружной прокладки в грунте и открытых трасс — закрыто-ячеистые пенополиэтиленовые или PIR-плиты с наружным PE/HDPE кожухом. Для прокладки в каналах и плотных узлах выбирают более тонкую, но плотную изоляцию с боковой герметичностью. Учитывайте климат: в морозных регионах увеличивайте толщину на 30—50 % и рассматривайте применение греющего кабеля.

Дополнительно: при выборе ориентируйтесь на наличие заводской сборки, протоколов испытаний и технической поддержки поставщика; при сомнениях выбирайте более крупный диаметр и более прочный кожух для снижения эксплуатационных рисков.

Часто задаваемые вопросы про Гибкий утепленный трубопровод Флексален

• Каковы рабочие температурные и давленческие пределы?

  Диапазон зависит от конкретного исполнения сердцевины (полибутилен/PEX) и типа изоляции; типичные значения для горячего водоснабжения и отопления — до 95 °C при постоянной эксплуатации и кратковременно до 110 °C, рабочее давление — от 1,0 до 10,0 бар в зависимости от класса трубы. Точные параметры указывает паспортизация изделия.

• Можно ли укладывать в земле без дополнительной защиты?

  Да, при условии соблюдения проектных требований по глубине, типу подсыпки и механической защите. В сельских или агрессивных грунтах рекомендуются дополнительные короба или геотекстиль для исключения точечных повреждений.

• Какой радиус изгиба допустим при прокладке?

  Допустимый радиус зависит от диаметра и материальной конструкции сердцевины; для гибких исполнений он обычно составляет 6—10 наружных диаметров. Проектировщик должен учитывать это при трассировке для минимизации стыков и напряжений.

• Как решаются соединения и герметизация?

  Применяются заводские фитинги и муфты, рассчитанные на тот же класс давления и температурный режим; герметизация — с использованием заводских уплотнений и, при необходимости, дополнительной холодной сварки или термоусадочных манжет по инструкции производителя.

• Устойчив ли продукт к замерзанию теплоносителя?

  При замерзании в утеплителе возможны механические повреждения; проект должен предусматривать мероприятия против замерзания (дренаж, обратные уклоны, греющий кабель) в зонах риска.

• Какова гарантия и срок службы?

  Гарантия определяется производителем и зависит от условий эксплуатации; расчетный срок службы при правильном монтаже часто превышает 25 лет, но окончательный срок определяется паспортом и эксплуатационными протоколами.

Рекомендации по нормам безопасности и экологичности

При проектировании и эксплуатации соблюдать местные строительные и санитарные нормы, требования к давлению и температуре, а также правила пожарной безопасности для материалов теплоизолирующих кожухов. Обратить внимание на сертификацию материалов и соответствие нормативам для питьевой воды при применении в ГВС.

• Использовать комплектующие и фитинги с подтверждённой совместимостью по материалам и классу давления.
• Пожаробезопасность: при работе в общественных и жилых зонах применять кожухи и изоляции, соответствующие требованиям по выделению дымообразующих и коррозионных газов.
• Экология: отдавать предпочтение изоляции с низким потенциалом глобального потепления (GWP) и минимальным содержанием летучих органических соединений; предусматривать разборную стыковку для последующей утилизации или переработки.
• Хранение и транспортировка: защищать от УФ-излучения, механических повреждений и химического воздействия; соблюдать температурные режимы доставки и складирования.
• Документирование: вести паспортизацию трассы, протоколы давления и температурных испытаний, акты приемки для последующего обслуживания и утилизации.
