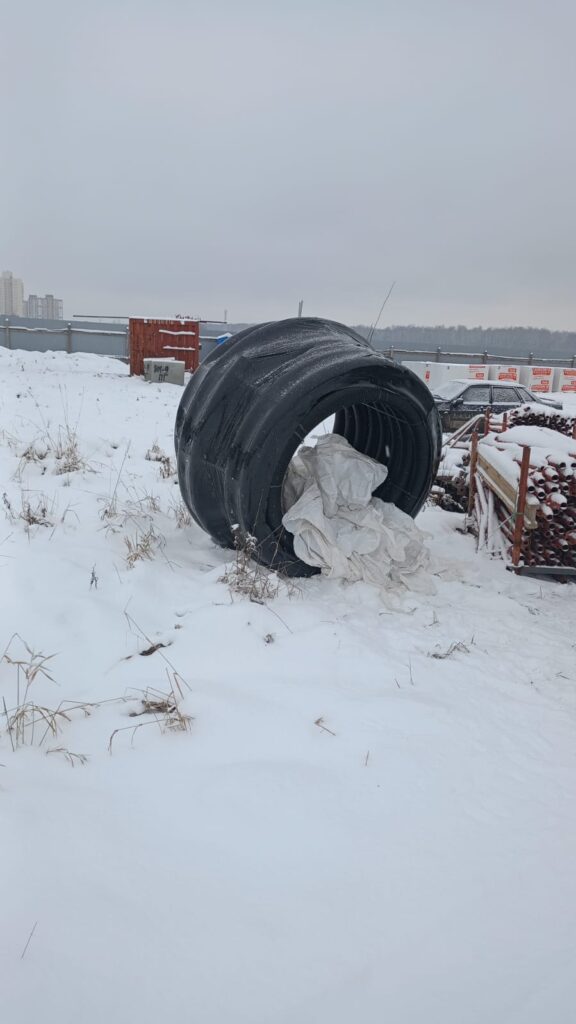

Теплотрасса Флексален: инновационные теплоизолированные трубы для энергоэффективных систем

Теплотрасса Флексален — это то, о чём я хочу подробно рассказать. Я поделюсь тем, что сам видел на объектах, и объясню, почему эта система часто выигрывает у традиционных решений.

Теплотрасса Флексален — обзор и ключевые преимущества

Я работал с разными теплотрассами. Флексален выделяется простотой и практичностью. Система гибкая в проектировании. Её можно быстро смонтировать. Транспортировка и укладка идут быстрее, чем со стальными трубами. Это экономит время и деньги на объекте. Понравится тем, кто ценит надёжность и минимальные эксплуатационные затраты.

Ниже я перечислю основные преимущества, чтобы вы быстро ориентировались:

• Низкие теплопотери. Благодаря утеплителю тепло теряется медленнее.
• Коррозионная стойкость. Нет ржавчины и длительный срок службы.
• Лёгкость монтажа. Трубы легче и проще стыковать.
• Модульность. Можно собирать многотрубные решения и адаптировать под объект.
• Экономия на обслуживании. Менее частые ремонты и локальные замены.

На одном объекте монтаж Флексален занял вдвое меньше времени, чем обычная сталь. Заказчик сразу почувствовал экономию на логистике и сварке.

Если коротко, система экономит ресурсы на всех этапах: проект, логистика, монтаж, эксплуатация. Главная выгода для меня — предсказуемость работы и меньшие риски при эксплуатации.

Конструкция и материалы труб Flexalen

Я начну с общей схемы. Труба Flexalen — это составная конструкция. Внутри идёт несущая труба для теплоносителя. Вокруг неё слой теплоизоляции. Снаружи защитный кожух. Каждая часть выполняет свою задачу. Вместе они дают рабочую систему с высокой энергоэффективностью.

Внутренняя труба может быть пластиковая или многослойная. Это обеспечивает гибкость при выборе под задачу. Пластиковые материалы не ржавеют. Они легче стали и проще в монтаже. Теплоизоляция обычно из пенополиуретана. Материал заполняет пространство между внутренней трубой и кожухом. Пенополиуретан обеспечивает низкую теплопроводность и высокий коэффициент теплового сопротивления. Внешний кожух защищает изоляцию и внутреннюю трубу от механических повреждений и влаги.

Рассмотрю конструкцию по слоям, чтобы было наглядно:

Хочу отметить практические моменты. Толщина изоляции подбирается по теплотехническому расчёту. Диаметр внутренней трубы зависит от пропускной способности и гидравлики. Защитный кожух может быть жёстким или гибким. На участке с высокой нагрузкой ставят усиленный кожух. В местах пересечения с дорогами применяют дополнительные защитные конструкции.

Производство контролируется по стандартам качества. Каждая партия проверяется на однородность изоляции и герметичность. Это снижает риск брака и гарантирует стабильную работу теплотрассы в течении многих лет.

Материалы внутренней трубы: PEX, PB и полибутен

Я работаю с разными вариантами внутренней трубы и могу объяснить, чем они отличаются. В трубах для теплотрассы чаще всего встречаются PEX, PB и полибутен. PEX — это сшитый полиэтилен. Он гибкий, прост в монтаже. Хорошо переносит циклы нагрева и охлаждения. ПEX бывает нескольких типов. Для меня важна стойкость к температуре и долговечность. PEX часто снабжают кислородным барьером, что полезно для систем отопления.

PB (полибутен, PB-1) отличается пластичностью и низкой ползучестью при высоких температурах. Он используется в промышленных и наружных теплотрассах. PB легче компенсирует температурные расширения, у него высокая стойкость к многолетней эксплуатации при 90—110 °C. Монтаж с PB иногда требует других фитингов и методов соединения, чем у PEX.

Полибутен как материал иногда называют просто polybutene. Он схож по свойствам с PB-1, но в разговоре я чаще говорю «полибутен». Он прочный, служит долго и даёт стабильный расход теплоносителя. Для теплотрассы Флексален выбор внутренней трубы зависит от задач. Я смотрю на рабочую температуру, давление, ожидаемый срок службы и требования по совместимости с фитингами.

Кратко о плюсах и минусах:

• PEX: гибкий, простой монтаж, широкий выбор фитингов.
• PB/полибутен: высокая термостойкость, лучшая устойчивость к ползучести, предпочтителен для длительных нагрузок.
• Оба варианта подходят для теплотрассы, выбор зависит от проекта и бюджета.

Теплоизоляция и её свойства: пенополиуретан, плотность и теплопроводность

Я расскажу про изоляцию, потому что от неё зависит экономия и надёжность. В большинстве изделий Flexalen используется пенополиуретан (ППУ) в роле основной теплоизоляции. Это закрытоячеистый пенопласт. Он плотный и прочный. ППУ обеспечивает низкую теплопроводность и хорошую адгезию к внутренней трубе.

Ключевые параметры, на которые я обращаю внимание: плотность и теплопроводность. Плотность обычно в диапазоне 38—60 кг/м3. Чем плотнее пенополиуретан, тем выше механическая прочность и сопротивление продавливанию. Теплопроводность у современных марок лежит в пределах примерно 0,022—0,030 Вт/(м·К). Чем ниже этот показатель, тем меньше теплопотери.

Толщина изоляции подбирается под теплотехнический расчёт. В проектах я видел стандартные варианты для городских магистралей и частных сетей. Толще — меньше потери, но больше габариты и стоимость. Пенополиуретан устойчив к влаге, если наружный кожух цел и не пропускает воду. Важно, чтобы изоляция была однородной и без пустот. Пустоты резко повышают теплопотери.

Защитный кожух, внешний слой и антикоррозионная защита

Внешний слой у теплотрассы выполняет защитную роль. Чаще всего это оболочка из полиэтилена высокой плотности (HDPE). Она защищает изоляцию от влаги, грязи и механических повреждений. Для участков с повышенной нагрузкой применяют металлические кожухи или оцинкованные трубы вокруг комплекта.

Антикоррозионная защита зависит от выбора наружного материала. Полиэтилен не корродирует и устойчив к химии. Стальные элементы покрывают эпоксидом или используют горячее цинкование. Такие меры увеличивают срок службы и облегчают ремонт.

Важно следить за сварными и стыковыми зонами наружного слоя. Они должны быть герметичны. Протечки наружного кожуха приводят к увлажнению ППУ и потере теплоизоляционных свойств. Я всегда рекомендую проверять целостность по актам при сдаче и после доставки.

Совет: качественный наружный кожух и правильная герметизация экономят деньги на ремонтах и сохраняют тепло.

Типоразмеры и модульные системы Flexalen (600, 1000+ и многотрубные решения)

Здесь я объясню, что означают цифры и как выбирать. Обозначения вроде 600 и 1000 обычно относятся к модульным системам и габаритам каналов или блоков, в которые укладываются трубы. Меньшая система подходит для одиночных или парных линий. Крупные модули 1000+ предназначены для магистралей с несколькими трубами и большим пропуском.

Типовые характеристики, которые я учитываю при выборе:

• максимальный диаметр внутренней трубы в модуле;
• количество коммуникаций в одном блоке;
• возможность расширения и добавления каналов;
• дорожные и строительные нагрузки на модуль.

Ниже примерная сравнительная таблица по назначению модулей:

Как я выбираю: оцениваю пропускную способность и перспективу расширения. Лучше заложить запас и возможность замены без масштабных раскопок. Если нужна помощь с подбором, я обычно смотрю на проектный расход, размеры пакета труб и доступный бюджет.

Как выбрать систему и типоразмер для конкретного объекта

Я подхожу к выбору просто. Сначала считаю тепловую нагрузку объекта. Потом смотрю на длину трассы и условия прокладки. Эти три параметра формируют основной выбор: диаметр трубы, тип многотрубной секции и модуль системы. Я объясню по шагам, чтобы было понятно и не сложно.

• Оцениваю теплопотери здания или участка. Беру проектные данные или делаю приближённый расчёт по удельной мощности.
• Определяю длину и конфигурацию трассы. Длинные магистрали требуют больших диаметров или многотрубных решений.
• Выбираю рабочие температуры и давление. От этого зависит материал внутренней трубы и тип утепления.
• Проверяю условия монтажа: траншея, канал, надземная прокладка. Это влияет на защитный кожух и способ соединения.
• Учитываю логистику и бюджет. Готовые секции экономят время, но стоят дороже.

Совет: если сомневаетесь между двумя диаметрами, берите больший. Это дает запас по гидравлике и будущему расширению.

В итоге я сравниваю варианты по трём метрикам: стоимость, монтажная сложность и эксплуатационные потери. Выбираю баланс. Иногда дешевле переплатить за большую трубу и снизить потери в эксплуатации.

Технические характеристики: рабочая температура, давление и теплопотери

Рабочая температура у систем Flexalen обычно укладывается в диапазон, который задаёт проект. Я ориентируюсь на реальные значения: подача 90—120 °C в сетях теплоснабжения и обратка 40—70 °C. Для некоторых промышленных задач встречаются более высокие температуры. Важно знать максимальную допустимую температуру для конкретного типа внутренней трубы и изоляции.

Давление в магистрали проектируют с запасом. Типичные рабочие давления — 1,6—6,4 МПа в зависимости от назначения. Для городской магистрали чаще используют 1,6—2,5 МПа. Я всегда уточняю максимальное рабочее давление у поставщика и закладываю коэффициент запаса не менее 1,3.

Теплопотери зависят от разницы температур, толщины изоляции и условий монтажа. Я учитываю: температуру среды, теплопроводность изоляции, конвективные условия в канале и теплопроводность грунта. Для прикидочных расчётов использую табличные значения теплопотерь на метр. Для точного подсчёта делаю послойный расчёт теплового сопротивления.

• Учитываю старение утеплителя и возможное снижение его характеристик со временем.
• Контролирую герметичность защитного кожуха и наличие конденсации.
• Заложить температурные деформации материалов и компенсаторы.

Практика показывает: правильный подбор температуры и толщины изоляции сокращает теплопотери сильнее, чем экономия на материале при покупке.

Я всегда делаю расчёт тепловых потерь и подбираю диаметр так, чтобы обеспечить минимальные потери при приемлемых гидравлических сопротивлениях. Это экономит деньги в эксплуатации и продлевает срок службы системы.

Теплотехнические расчёты и методы оценки теплопотерь

Я всегда начинаю с простого вопроса: сколько тепла уходит на метр трассы. Беру температуру теплоносителя и температуру почвы или окружающего воздуха. Дальше считаю удельную теплопотерю q (Вт/м) как разницу температур делённую на суммарное термическое сопротивление: q = (T_т — T_окр) / R_общ. R_общ складывается из сопротивления внутренней трубы, слоя изоляции и внешней конвекции. Для цилиндрической конструкции удобна формула через логарифм: R_изоляции = ln(r2/r1) / (2πλ), где λ — теплопроводность изоляции.

На практике я делаю так: 1) фиксирую диаметры и толщину изоляции; 2) беру значения λ из паспорта материала; 3) считаю линейную потерю; 4) прибавляю поправки на компенсаторы, муфты и колодцы. В местах ввода в здания и в колодцах теплопотери выше. Их нужно считать отдельно.

Применяю три метода в работе: аналитические расчёты для быстрого понимания, численное моделирование для сложных узлов и замер тепловизором для подтверждения в натуре. Замер тепловизором особенно полезен после монтажа. Он показывает мостики холода и дефекты изоляции.

Совет: всегда учитывайте теплопотери в колодцах и на вводах отдельно. Там утепление и герметизация чаще всего слабее.

Гидравлические расчёты: потери давления и подбор насосов

Гидравлику я начинаю с тепловой нагрузки. Сначала считаю расход: m = Q / (c·ΔT), где c ≈ 4180 Дж/(кг·К). Потом перевожу в кубометры в час. По расходу определяю скорость в трубе v = 4Q/(πD^2). Далее считаю потери давления по формуле Дарси—Вейсбаха: Δp = f·(L/D)·(ρv^2/2). Коэффициент трения f беру из диаграммы Муди или приближённо по таблицам для гладких пластиковых труб.

Не забываю про местные сопротивления: колена, переходы, вентили даются в виде эквивалентной длины или коэффициента ζ. Суммарное сопротивление — это сумма линейных и местных потерь. К полученному значению прибавляю запас на гидравлическую балансировку и на возможные забивания.

При подборе насоса я беру запас по напору и по расходу. Нужен насос с рабочей точкой близкой к требуемому расходу и с некоторым запасом. Частотный привод полезен. Он экономит энергию и упрощает регулировку. После установки делаю балансировку и проверяю фактические напоры. Иногда приходится корректировать обороты или ставить байпас.

Чек-лист перед выбором насоса: рассчитать расход по Q, посчитать потери по трассе, учесть местные сопротивления, добавить запас 10—20%, выбрать насос и проверить кривую.

Преимущества и экономическая эффективность Теплотрассы Флексален

Я расскажу, почему Флексален часто выбирают. Сначала про тепло. Хорошая изоляция даёт низкие потери. Чем меньше потерь, тем меньше расходы на производство тепла. Потом про монтаж. Лёгкая конструкция и готовые многотрубные модули ускоряют укладку. Меньше ручной работы. Это снижает затраты на стройку и сроки.

Материалы не подвержены коррозии. Это сокращает расходы на ремонт и продлевает срок службы. Гибкость труб облегчает прокладку в сложных трассах. Меньше сварных соединений. Меньше риск протечек. В сумме это даёт экономию в эксплуатации и на обслуживании.

Экономика проекта зависит от нескольких компонентов. Учите их при расчёте окупаемости: первоначальные затраты на материалы, затраты на монтаж, энергосбережение за счёт меньших потерь, расходы на техобслуживание и замены в будущем. Я всегда считаю полную стоимость владения (TCO) на 20—30 лет. Часто оказывается, что более высокая цена на трубу окупается снижением энергозатрат и обслуживанием.

В таблице кратко сравним Флексален с традиционной стальной трассой.

Вывод: Флексален даёт реальную экономию не только на тепле, но и на монтажных и эксплуатационных расходах. Для оценки всегда считайте TCO и проверяйте трассу в конкретных условиях.

Сравнение с традиционными стальными и бетонными трассами

Я часто слышу вопрос: чем Флексален лучше привычных стальных или бетонных трасс? Отвечаю просто. По массе и гибкости полимерные трубы легче в разы. С ними проще работать на стеснённых участках. Коррозии бояться не надо. Сталь требует антикоррозионных покрытий и контроля. Бетон тяжёлый и громоздкий. Он занимает много места и труднo демонтируется.

Коротко: Флексален выигрывает по скорости и стойкости к коррозии. Сталь остаётся прочной и привычной. Бетон хорош на больших оболочках и тяжёлых нагрузках. Если нужно быстрое и долговечное решение с низкими теплопотерями, я выбираю Флексален.

«Для городских реконструкций Флексален часто сокращает сроки на месяцы и снижает расходы на содержание» — монтажник теплотрасс.

Области применения и типовые сценарии использования

Я всегда говорю: Флексален универсален. Он подходит и для частных коттеджей, и для крупных магистралей. Модули позволяют собирать однотрубные и многотрубные решения. Это удобно при модернизации старых сетей. Система работает в тепловых пунктах, на распределительных ветках, в районах с плотной застройкой и на промплощадках.

• Частный сектор: подача тепла к домовладениям и группам домов.
• Микрорайоны и ЖКХ: магистральные ветки и разводки.
• Промышленные объекты: технологические и отопительные сети.
• Временные и аварийные сети: быстрая сборка и демонтаж.
• Реконструкция: замена стальных нитей без крупных земляных работ.

Ниже таблица с примерами типовых сценариев и преимуществ в каждом случае.

Если нужно, я помогаю определить, какой модуль выбрать и какие допоборудование потребуются. Часто экономия достигается за счёт меньших земляных работ и сокращения времени монтажа.

Теплотрасса Флексален для частного дома: требования и нюансы

Я наблюдал много частных подключений. Для дома важно учитывать несколько вещей. Первое — теплопотери и диаметр трубы. Нельзя брать трубу «на глаз». Второе — глубина заложения и защита от промерзания. Третье — подключение к котельной и автоматика.

• Диаметр: рассчитывается по тепловой нагрузке и длине трассы.
• Изоляция: важна плотность и толщина пенополиуретана.
• Траншея: минимальная глубина зависит от региона и грунта.
• Арматура: шаровые краны и сальниковые проходы уместны.
• Контроль: датчики температуры и предохранительные клапаны.

Я советую заранее продумать диспетчеризацию и доступ к колодцам. Малые ошибки при проектировании приводят к потерям тепла и лишним затратам. При правильной установке владелец получает комфорт и низкие эксплуатационные расходы.

«Для частного дома главное не сэкономить на расчётах, а вложиться в грамотный проект» — мой практический совет владельцам.

Городские магистрали, ЖКХ и промышленные сети: масштабные решения

Я часто сталкиваюсь с вопросом, можно ли применять Флексален на больших магистральных линиях. Отвечаю просто: да, можно. Системы рассчитаны на большие протяжённости и на высокие тепловые нагрузки. Они удобны там, где нужно быстро монтировать трассу и снизить теплопотери. Мне нравится, что готовые секции и модульность ускоряют прокладку в городских условиях. Это особенно важно при реконструкции сетей в плотной застройке.

Для ЖКХ Флексален даёт предсказуемую работу. Снижается число сварных стыков в земле. Это уменьшает риск утечек и аварий. Для промышленных сетей выгодно то, что можно подобрать многотрубные решения. Они позволяют пропускать разные среды по одной канаве или каналу. В результате экономия места и меньше земляных работ.

Кому подойдёт такое решение? Жилые массивы, теплосети между котельными и жилыми кварталами, промышленные площадки с несколькими потребителями. Если нужно дать примерные преимущества в цифрах, я обычно говорю про меньшее время монтажа и меньшие эксплуатационные потери. Но каждое решение рассчитывается индивидуально под нагрузку и местные условия.

Если трасса длинная и нагрузка высока, подумайте о зональном мониторинге и дистанционном контроле. Это сильно упрощает эксплуатацию.

Монтаж и технология прокладки: траншеи, каналы и надземная прокладка

Я опишу практические схемы прокладки, которые сам применяю и рекомендую коллегам. Варинтов три: в траншею, в готовые каналы (короба, ж/б каналы) и надземная. Каждый вариант имеет свои требования по подготовке основания, креплениям и теплоизоляции.

При прокладке в траншее важно правильное основание. Я делаю песчаную подушку, выравниваю, укладываю защитный геотекстиль при необходимости. Глубина траншеи подбирается с учётом промерзания грунта и локальных норм. Обычно оставляю минимальный слой защитного песка и достаточный слой грунта сверху для механической защиты.

Для каналов часто используют сборные железобетонные элементы или пластиковые короба. Там ключевое — точная опора и отсутствие точечных нагрузок на трубу. В канале проще обеспечить доступ для инспекции и ремонта. Надземная прокладка хороша на промплощадках и при пересечениях. Там ставлю опоры с компенсаторами и направляющими, чтобы труба могла свободно удлиняться при нагреве.

Ниже я привожу краткий список основных этапов монтажа, которым следую всегда.

• Подготовка трассы: геодезия, очистка, согласования.
• Устройство подушки и выравнивание.
• Укладка труб и временная фиксация.
• Сварка или соединение секций.
• Нанесение герметиков и восстановление защитного кожуха.
• Испытания под давлением и контроль качества.
• Обратная засыпка и восстановление покрытия.

В таблице ниже я собрал рекомендации по выбору способа прокладки в зависимости от условий.

Важно: перед обратной засыпкой проводить испытания на герметичность и проверять изоляцию. Исправлять замечания легче до засыпки.

Стыковка, муфты, герметизация и контроль качества швов

Я описываю те приёмы, которые реально применяю на объектах с Флексален. Стыки — это место повышенного риска. К ним отношусь максимально внимательно. Сначала выбираю правильный способ соединения для конкретной внутренней трубы. Для полимерных труб часто применяю сварку методом стыковой или электросварку. Для участков с фланцевыми соединениями использую болтовые фланцы и уплотнители по каталогу.

Защитные муфты и набивка изоляции — отдельная тема. После соединения несущей трубы я восстанавливаю пенополиуретановую изоляцию через заводские или полевые комплекты. Наружный кожух закрываю теплоусадочными муфтами или пластиковыми обоймами. Дополнительно ставлю уплотнительные манжеты на вводах в камеры и коллектора.

Контроль качества швов делаю по четкой процедуре. Сначала визуальный осмотр. Затем геометрия стыка и размеры. Дальше гидравлическое испытание несущей трубы под заданным давлением. После этого проверяю целостность изоляции и кожуха. По необходимости использую тепловизор, чтобы найти холодные зоны.

Короткий чек-лист процедур контроля и материалов:

• Инструменты: сварочный аппарат, калибраторы, термоусадочные устройства.
• Материалы: муфты, манжеты, герметики, наборы для заливки ППУ.
• Тесты: гидроиспытание, визуальный контроль, тепловизионное сканирование.
• Документация: протоколы испытаний, фото стыков, отметки по GPS координатам.

Моя рекомендация: не экономьте на контроле качества. Быстрый и тщательный контроль в момент монтажа экономит время и деньги в эксплуатации.

Требования к трассе: уклоны, компенсаторы и температурные зазоры

Я всегда начинаю проект трассы с простого правила: вода должна стекать, а трубы — иметь возможность дышать. Уклон трассы важен для стока конденсата и слива теплоносителя при отводе. Для горизонтальных участков рекомендую минимальный уклон 0,5—1‰ при больших диаметрах и до 2‰ для мелких ответвлений. Это помогает избежать застойных зон и образования воздуха в магистрали.

Компенсаторы ставлю там, где при нагреве и охлаждении возникают значительные линейные перемещения. Выбор типа компенсатора зависит от длины прямого участка и условий прокладки. Для длинных участков нужны осевые или угловые компенсаторы. Для коротких достаточно петлей и изгибов. Главное — предусмотреть доступ для осмотра и замены.

Температурные зазоры между элементами конструкции и трубами — обязательная мелочь, которую часто забывают. Оставляю минимум 10—20 мм вокруг трубы в местах прохождения через стену. На опорах и в местах крепления ставлю термостойкие прокладки, чтобы металл и изоляция не слипались при расширении. Это снижает риск механических повреждений при циклах нагрева/охлаждения.

Короткий чек-лист того, что я делаю на трассе:

• Проверяю проектный уклон и отмечаю контрольные точки по трассе.
• Размещаю компенсаторы с запасом под будущие ремонты.
• Оставляю температурные зазоры и термопрокладки на опорах.
• Обеспечиваю доступ к узлам контроля и спускным кранам.

Маленькая хитрость: лучше сразу сделать одну дополнительную петлю или компенсационный модуль, чем потом резать трассу в мороз.

Морозостойкость и защита от промерзания

Планируя теплосеть, я всегда думаю о холоде как о реальной угрозе. Морозостойкость достигается сочетанием глубины заложения, качественной изоляции и конструктивных решений. Погружать трубы глубже — правильное решение, но нельзя полагаться только на глубину. Изоляция и защита каналов работают вместе с правильной прокладкой.

Для открытых участков использую утеплённые каналы или надземную прокладку с дополнительной оболочкой. Канал должен быть герметичным и защищённым от талых вод. Важно предусмотреть дренаж и вентиляцию каналов, чтобы вода не застаивалась и не замерзала в изоляции.

Для подземных трасс придерживаюсь нормативных глубин заложения и увеличиваю их при необходимости на 0,3—0,5 м в особо холодных регионах. Если грунт пучинистый, добавляю слой песка и дополнительную изоляцию. Пенополиуретан здесь показывает хорошие результаты: он сохраняет свои характеристики при длительных морозах.

Немного практики в таблице:

Использование нагревательных кабелей, систем контроля и утеплённых каналов

Нагревательный кабель — хороший способ защитить критические участки от промерзания. Я применяю два типа: саморегулирующийся и резистивный. Саморегулирующийся проще в эксплуатации. Он подаёт тепло только там, где нужно. Резистивный имеет постоянную плотность мощности. Он дешевле на единицу длины, но требует более сложного автоматики.

Системы контроля включают термостаты и датчики температуры. Датчики ставлю в холодных точках трассы и в канале. Это позволяет включать подогрев по факту. Также применяю контроль утечек тока и автоматические отключатели в случае повреждения кабеля.

Утеплённые каналы дают пассивную защиту. Они особенно полезны для надземных переходов и технических камер. В канале ставлю дополнительную подложку из пенопласта или минераловатные вставки. Это уменьшает теплопотери и снижает время работы нагревателя.

Краткая таблица по кабелям:

Проектирование: расчёт диаметра, баланс систем и предотвращение ошибок

Проектирование мне кажется похожим на сборку паззла. Начинаю с потребности в тепле. Знаю требуемую мощность для здания или участка. Делю мощность на дельту температуры, и получаю расход. Формула простая: Q = m * c * ΔT, где Q — мощность, m — масса потока, c — удельная теплоёмкость. На практике перевожу это в литры в секунду и подбираю диаметр по скорости и потерям давления.

Скорость теплоносителя держу в разумных пределах. Для магистралей выбираю 0,6—1,2 м/с. Для раздающих труб — 0,3—0,8 м/с. Слишком большая скорость увеличит шум и коррозию. Слишком малая — соберёт осадки и ухудшит теплообмен.

Падение давления считаю по длине трассы и количеству фитингов. Потом подбираю насос с запасом по производительности и напору. Лучше один раз правильно выбрать насос, чем потом менять систему из-за недостаточной производительности.

Баланс системы делаю с помощью балансировочных клапанов и измерительных сечений. Распределение потоков проверяю гидравлическим расчётом и, при возможности, натурными замерами после монтажа. Частая ошибка — отсутствие точек регулирования. Я всегда оставляю доступ к балансировке на каждой ветке.

Типичные проектные ошибки и как их избежать:

• Неправильный выбор диаметра. Решение: расчёт по расходу и допустимой скорости.
• Недостаточные компенсаторы. Решение: рассчитывать деформации по температурному перепаду и длине.
• Отсутствие мест для контроля и слива. Решение: предусмотреть люки и спускные устройства в проекте.
• Неправильная настройка насосов. Решение: кривая насоса и фактические потери должны совпадать.

Небольшая практическая таблица, которая помогает мне при выборе трубы:

В проекте всегда оставляю запас по диаметру и по производительности насосов. Это даёт гибкость при вводе в эксплуатацию. Проектируйте с запасом, но не переборщите. И помните: простота в трассе часто экономичнее сложных решений.

Теплотрасса Флексален в проектной документации: требования и примеры

Я всегда начинаю с чёткого списка документов. Без него подрядчик и монтажник будут теряться. В проекте должны быть схемы трасс, спецификации материалов и расчёты тепловых и гидравлических параметров. Нужны чертежи узлов ввода, компенсаторов и переходов через здания. Отдельно указываю требования к изоляции и внешнему кожуху. Это экономит время при согласованиях и приёмке.

Вот краткий чек-лист, который я кладу в проект: 1) указать рабочие температуры и давления; 2) выбрать типоразмер и модуль системы; 3) предусмотреть точки контроля и доступа; 4) описать способы герметизации и контролирования качества стыков. Примеры узлов и типовые детали лучше давать в приложениях с номерами по спецификации.

Лучше потратить час на правильный чертёж, чем неделю на исправление в поле.

Типичные ошибки проектирования и как их избежать

Я не раз видел одни и те же промахи. Они простые, но дорого обходятся при монтаже и эксплуатации. Перечислю главные и скажу, как их избежать.

• Неправильный подбор диаметра. Последствие — превышение потерь давления. Как избежать: делать гидравлический расчёт и оставлять запас по расходу.
• Игнорирование теплопотерь на переходах и вводах. Последствие — перерасход энергии. Как избежать: подробно учитывать все теплопотери в расчёте и усиливать изоляцию в проблемных местах.
• Недостаточная длина компенсаторов и неверные уклоны. Последствие — напряжения в трубах и риск повреждений. Как избежать: соблюдать рекомендации по температурным зазорам и входить в проект с графиками деформаций.
• Плохая документация по стыковке и уплотнениям. Последствие — протечки. Как избежать: прописывать типы муфт, метод контроля и требования к подготовке поверхностей.

Если видите, что где-то «похожее и пойдёт», останавливайтесь и пересчитывайте. Часто это экономит деньги и нервы.

Сертификация, стандарты и нормативное соответствие

Я отношусь к сертификации серьёзно. Для теплотрассы важны соответствие материалам и подтверждение испытаний. На уровне продукции обычно требуют сертификаты соответствия и протоколы испытаний от аккредитованных лабораторий. В Европе это может быть CE и EN-стандарты. В нашей практике часто встречаются ГОСТы и национальные правила для тепловых сетей.

Обязательные испытания, которые я прошу в пакете документов: гидростатическое испытание трубопровода, измерения теплопроводности изоляции, испытания на прочность кожуха. В проектной документации нужно ссылаться на конкретные нормативы и указывать предельные значения параметров.

• Декларация или сертификат соответствия на материалы.
• Протоколы испытаний от аккредитованной лаборатории.
• Документы по контролю качества производства (трассировка партий).

Храните весь пакет сертификатов и протоколов. Без них поставщик не даст нормальной гарантии, а органы приёмки могут отказать в вводе в эксплуатацию.

Пожарная безопасность, санитарные и экологические требования

Я расскажу прямо и по делу. Теплотрасса должна быть безопасной по всем статьям. Материалы, которые мы используем, проходят проверки на горючесть и выделение токсичных газов. Наличие протоколов испытаний и сертификатов — обязательное условие при поставке.

На что я всегда смотрю первым делом:

• сертификаты пожарной безопасности и протоколы испытаний материалов;
• характеристики по дымообразованию и токсичности при горении;
• совместимость материалов с санитарными требованиями для систем, где есть контакт с теплоносителем;
• инструкции по монтажу, обеспечивающие минимизацию риска возгорания в местах прокладки и на опорах.

Важно учитывать и проектные требования зданий. В жилых и общественных зонах предъявляют жёсткие нормы к применяемым материалам и к способам прокладки. В промышленных зонах список требований может быть другим, но контроль качества и документация нужны везде.

Перед приёмкой на объекте я всегда прошу показать сертификаты и протоколы испытаний. Это экономит время и снижает риск проблем в эксплуатации.

По экологическим требованиям ситуация простая. Материалы должны быть по возможности перерабатываемыми. Выбросы при производстве и утилизации должны быть минимальными. Я рекомендую проверять наличие деклараций об экологичности и информацию о возможностях утилизации от производителя.

Небольшая практическая памятка при проверке безопасности и соответствия:

• попросите у поставщика паспорт материала и сертификаты;
• сверьте характеристики с требованиями проекта и местных норм;
• зафиксируйте результаты проверки в акте приёмки;
• если есть сомнения, проведите независимые испытания.

Эксплуатация, техническое обслуживание и ремонт

Я кратко и по делу объясню, как правильно эксплуатировать и обслуживать теплотрассу. Регулярный уход продлевает срок службы и снижает расходы. Нужно вести журнал работ и фиксировать все параметры сети.

Основные задачи эксплуатации — контроль герметичности, температур и давления, состояние изоляции и защитного кожуха. Я рекомендую наладить график осмотров и плановых процедур. Это предотвращает аварии и помогает вовремя заметить износ.

В набор инструментов для обслуживания я включаю манометры, термометры, тепловизор, инструменты для локального ремонта изоляции и набор запасных муфт. Запчасти лучше держать на складе: уплотнения, муфты, отрезки трубы и куски изоляции.

При ремонте я действую по простому алгоритму:

1. выключаю участок и сливаю теплоноситель;
2. осматриваю место повреждения и определяю причину;
3. выполняю локальный ремонт: замена участка, восстановление изоляции и кожуха;
4. провожу опрессовку и тесты перед вводом в работу;
5. фиксирую все работы в журнале.

Если повреждение крупное, лучше привлечь производителя или сертифицированный сервис. Часто проблема в некорректной эксплуатации или в некачественном монтаже. Это стоит предупредить заранее.

Диагностика, мониторинг тепловых потерь и плановый осмотр

Я расскажу про диагностику коротко и понятно. Главное — не дожидаться аварии. Нужен регулярный мониторинг. Тепловизионные осмотры дают быстрый снимок состояния трассы. Они показывают места повышенных теплопотерь и повреждения изоляции.

Какие инструменты и методы я использую:

• тепловизор для обнаружения холодных и тёплых зон;
• датчики потока и температуры для постоянного мониторинга;
• испытания на плотность и опрессовки для проверки герметичности;
• энергоаудит для расчёта потерь и эффективности.

Тепловизор экономит время и деньги. Один снимок иногда показывает проблему, которую не увидишь визуально.

Плановый осмотр я провожу не реже раза в год. В холодный сезон контроль особенно важен. Любое отклонение по температуре и расходу — повод для дополнительной проверки. Записывайте все данные. Это поможет найти тенденции и принять меры до появления аварии.

Ремонтные работы: восстановление изоляции и замена участков

Мы подходим к ремонту теплотрассы так: сначала диагностика, затем план действий, потом работа и тест. Сначала осматриваем участок визуально и с помощью тепловизора. Локализуем место повреждения. Оцениваем состояние несущей трубы, пенополиуретановой изоляции и наружного кожуха.

Дальше действуем по шагам. Если повреждение мелкое, можно восстановить изоляцию местно. Очищаем поверхность кожуха, вырезаем повреждённый фрагмент, удаляем испорченный пенополиуретан. Устанавливаем ремонтную манжету или ремонтную секцию с готовой изоляцией и внешним кожухом. Соединение с рабочей трубой выполняем с помощью сертифицированных муфт или компрессионных соединений. После сборки заливаем или уплотняем монтажные швы.

Когда повреждение серьёзное, меняем участок трубы. Отрезаем повреждённую секцию. Подбираем запасную трубу и элемент изоляции. Монтируем новую часть, восстанавливаем наполнение изоляции и закрываем кожух. Вставка выполняется с учётом сварки или механического сопряжения в зависимости от материала внутренней трубы.

Всегда выполняем гидростатическое испытание после ремонта. Давление теста и длительность зависят от типа сети. Проверяем на протечки и ослабления. Финальная стадия — восстановление обратной засыпки и отметка в журнале сервисного обслуживания.

Лучше устранять повреждение сразу. Чем дольше откладываешь ремонт, тем больше риск расширения дефекта и затрат.

Мы даём рекомендации по защите ремонтного участка. Рекомендуем использовать промышленные манжеты с твердой внешней оболочкой. Важно обеспечить антикоррозионную защиту и защиту от УФ, если участок надземный. Ведём фотофиксацию и оформляем протоколы работ для заказчика.

Коммерческие аспекты: цена, логистика, гарантия и сервис

Я говорю про деньги честно. Цена системы зависит от нескольких простых вещей: диаметр и количество труб, толщина и тип изоляции, длина трассы, сложность стыков и дополнительные элементы. Предварительная смета часто составляется из прайс-листа на материалы и трудовые ставки на монтаж.

Логистика важна. Мы предлагаем заводскую предсборку модулей. Это упрощает перевозку и монтаж. Готовые секции уменьшают время на стройплощадке. Доставку планируем с учётом длины элементов и ограничений транспорта. Храним материалы в закрытых помещениях. Просим клиентов обеспечить подъезд и место для разгрузки.

Гарантия у нас документированная. Мы даём гарантийный срок на материалы и на монтаж при условии соблюдения технологии. В комплекте идут сертификаты и протоколы испытаний. По желанию оформляем расширенную гарантию и сервисный контракт. Сервис можно заказать разовый или по подписке.

Сервис включает обучение монтажных бригад, пусконаладочные работы, регулярный осмотр и экстренный выезд. Мы храним типовые запасные части и комплектующие. Организуем поставку под заказ по регионам. Документы, которые вы получите при поставке: паспорт изделия, сертификаты соответствия, протоколы испытаний и инструкция по монтажу.

Калькуляция окупаемости проекта и сравнение стоимости владения

Я люблю считать. Сначала считаем капитальные расходы. Потом суммируем годовые эксплуатационные расходы. Сравниваем варианты — и получаем срок окупаемости.

Простейшая формула: срок окупаемости = (CAPEX_Flexalen — CAPEX_альтернатива) / (OPEX_альтернатива — OPEX_Flexalen). CAPEX — первоначальные инвестиции. OPEX — ежегодные расходы на тепло и обслуживание.

Пример для 1 км трассы, условно:

В этом примере дополнительный CAPEX составляет 200 000 руб. Годовая экономия на тепле и обслуживании — 120 000 руб. Получаем срок окупаемости ≈ 1,7 года. Это иллюстрация. В реальности цифры зависят от тарифов на энергию, условий эксплуатации и сроков службы.

При расчёте учитывайте дисконтирование, срок службы и вероятность ремонтов. Сравнивайте не только первые затраты. Смотрите на стоимость владения (LCC) за весь жизненный цикл. Чем меньше потери тепла и реже ремонты, тем быстрее окупаемость и ниже суммарная стоимость.

• Шаг 1. Соберите реальные цены на материалы и монтаж.
• Шаг 2. Оцените годовые теплопотери для каждого варианта.
• Шаг 3. Учтите стоимость простоев и ремонта.
• Шаг 4. Рассчитайте NPV и срок окупаемости.

Если хотите, мы поможем сделать расчёт по вашему проекту. Присылайте параметры трассы, подготовим смету и модель окупаемости.

Кейсы и примеры реализованных проектов: Теплотрасса Флексален в действии

Реальные примеры: городские, коммерческие и частные проекты с указанием параметров

Я приведу три конкретных примера. Один городской участок, один коммерческий объект и один частный дом. Покажу параметры и коротко расскажу о результатах. Так легче понять, как система ведёт себя в реальности.

В городском проекте я наблюдал главное преимущество: масштаб и скорость ввода в эксплуатацию. Металлические трубопроводы меняли на Flexalen по участкам. В итоге трубную систему ввели быстрее. Потери тепла снизились. Потребность в ремонтах упала.

В торговом центре очевидна модульность. Многотрубное решение позволило объединить отопление, ГВС и систему рециркуляции в одном блоке. Это сократило размеры каналов и уменьшило время монтажа. Клиент отметил меньшую массу и простоту стыковки.

В частном доме важна гибкость и ремонтопригодность. Лёгкие трубы и правильная изоляция дали стабильную температуру в системе. Хозяин сказал, что теплопотери на участке минимальны. При этом монтаж занял один день.

«Мы получили рабочую магистраль быстрее, чем рассчитывали. Снижение теплопотерь сразу сказалось на счётах за отопление» — инженер заказчика городской магистрали.

Из практики я вынес простую мысль. Перед выбором решения смотрите не только на цену трубы. Смотрите на полную картину: подготовку трассы, монтаж, логистику и гарантию. Это определяет конечный эффект.

Как выбрать поставщика и заказать теплотрассу Флексален

Я расскажу, как пройти путь от первой заявки до пуска. Сразу скажу, важна последовательность. Ошибки на этапе выбора поставщика потом дорого обходятся.

Сначала проверьте основные критерии поставщика. Ниже таблица с тем, на что я обращаю внимание первым делом.

Дальше — практические шаги при заказе. Я рекомендую такой алгоритм:

• Свяжитесь с несколькими поставщиками. Попросите референсы по похожим проектам.
• Отправьте ТЗ и план трассы. Попросите предварительную смету.
• Закажите выезд инженера для замеров и уточнения узлов.
• Получите рабочий проект и расчёт теплопотерь/гидравлики.
• Согласуйте комплектацию: трубы, муфты, компенсаторы, запорная арматура.
• Уточните сроки производства и доставки. Зафиксируйте в договоре.
• Оформите гарантийные обязательства и сервисный договор.

Не поленитесь спросить эти документы при переговорах:

• Сертификаты на материалы и изоляцию.
• Протоколы испытаний гидравлической прочности.
• Паспорт изделия и инструкции по монтажу.
• Гарантийный талон и условия обслуживания.

Совет: просите ставить в договоре пункт о приемке на объекте с проверкой изоляции и герметичности. Так вы снимете многие риски.

Наконец, оцените коммерческие условия. Цена важна. Но учитывайте сроки и сервис. Я всегда сравниваю полную стоимость владения. Иногда дороже оборудование окупается за счёт меньшего времени монтажа и низких потерь.

Сопутствующие комплектующие, монтажные услуги и гарантийная поддержка

Я расскажу, какие детали и сервисы обычно идут вместе с теплотрассой Флексален. Это поможет вам с самого начала понять, что нужно заказать и на что обратить внимание при приёмке работ. Я говорю простыми словами, без лишней воды.

Услуги, которые я рекомендую заказывать у одного исполнителя или координировать заранее:

• Проектирование трассы и подбор диаметров.
• Доставка и складирование на объекте с учётом условий перевозки.
• Монтаж труб, стыковка и герметизация муфт.
• Гидравлические испытания и испытания на прочность.
• Пусконаладочные работы и наладка системы автоматики.
• Обучение персонала и передача эксплуатационной документации.

Короткий чек‑лист для приёмки работ, который я сам всегда использую:

• Акт на скрытые работы с фотографиями стыков.
• Протоколы гидравлических и теплотехнических испытаний.
• Паспорт на изделие и комплектующие, сертификаты.
• Инструкции по эксплуатации и гарантийные талоны.

Совет: сохраняйте весь комплект документов. Часто проблемы решаются на бумаге, а не на словах.

Про гарантию. Я вижу так. Гарантия делится на материалы и работы. Производитель обычно даёт гарантию на материалы. Подрядчик отвечает за монтаж. Важно прописать это в договоре. Регистрация объекта на сайте производителя ускоряет обработку претензий. При обращении готовьте фото, акт приёмки и протоколы испытаний. Часто доступна опция продлённой гарантии и сервисных контрактов. Я рекомендую согласовать сроки реакции сервисной службы заранее.

Часто задаваемые вопросы (FAQ) по Теплотрассе Флексален

Здесь я собрал вопросы, которые чаще всего слышу от заказчиков. Отвечаю коротко. Если нужно, могу развернуть любой пункт.

• Что такое Флексален и где его используют?Флексален — модульная многослойная труба с изоляцией. Её применяют для магистральных и распределительных теплотрасс, в частных и промышленных проектах.
• Какой срок службы?Обычно речь о десятках лет при корректной укладке и эксплуатации. Срок зависит от условий, качества монтажа и агрессивности среды.
• Можно ли ремонтировать в земле?Да. Ремонтный доступ планируют заранее. Часто делают технологические камеры или используют модульные муфты для быстрого восстановления.
• Какая минимальная глубина прокладки?Зависит от местных норм, морозности и дорожной нагрузки. Я всегда смотрю проектные требования и рекомендации производителя.
• Подходит ли для горячего водоснабжения?Да. При выборе внутреннего материала и расчёте температурно‑давленого режима проблем обычно нет.
• Нужен ли специальный контроль качества после монтажа?Обязателен. Гидравлические испытания и тепловая протяжка — стандарт. Записывайте результаты в протокол.
• Как быстро можно получить материалы на объект?Сроки зависят от наличия на складе и длины заказа. Планируйте поставку заранее, особенно для крупных проектов.
• Как действовать при повреждении наружного кожуха?Если повреждение поверхностное, устраняют защитным ремонтом и проверяют изоляцию. При нарушении герметичности — выполняют замену участка.

Экологичность, утилизация и вторичный рынок

Тема экологии в теплотрассах важна. Я отношусь к ней серьёзно. Материалы теплотрассы разнородные. Каждая часть имеет свои пути утилизации. Я объясню по простому, что и как лучше делать.

Ключевое правило — разделять материалы. Металл и пластиковые элементы собирают отдельно. Пенополиуретанную изоляцию и армированные кожухи утилизируют иначе. Если есть доступ к переработчику, некоторые полиэтиленовые и металлические части отправляют на переработку. Часто изоляцию отправляют на энерговосстановление.

На вторичном рынке есть спрос на целые участки труб для временных решений и неответственных задач. Я советую так:

• При демонтаже маркируйте и сортируйте материал.
• Проверяйте состояние внутренней трубы перед предложением на продажу.
• Связывайтесь с компаниями по переработке и строительными фирмами — у них часто есть потребность.

В заключение. Экологичность — не только утилизация. Это выбор материалов и долговечность. Чем дольше служит система, тем меньше её экологический след. Я рекомендую обсуждать экологические аспекты с поставщиком ещё на этапе формирования заказа.

Контроль качества и гарантийные обязательства производителя

Я слежу за качеством на всех этапах производства теплотрассы Флексален. Контроль начинается с выбора труб и материалов. Потом идут операционные проверки на производстве. Затем испытания готовых секций. Всё фиксируется в отчетах. Так я гарантирую стабильность характеристик и долгий срок службы.

Гарантия распространяется на материалы и заводской брак. Срок гарантийного обслуживания указываю в договоре и в карточке изделия. Гарантия не покрывает повреждения при монтаже и эксплуатацию вне регламента. Неправильная транспортировка и механические повреждения тоже исключены.

• Документы для обращения: паспорт изделия и акт приёмки.
• Фотографии дефекта.
• Протоколы гидроиспытаний (если есть).
• Счёт или договор на поставку.

Я гарантирую оперативное рассмотрение претензии и помощь в проверке любого узла теплотрассы.

При обращении я назначаю проверку в короткие сроки. Если проблема подтверждена, я обеспечу замену или ремонт по гарантии. Моя цель — чтобы система служила без сюрпризов.
