Теплотрасы для прокладки под землей: сравнение вариантов, планирование и реализация проектов

Я расскажу простым языком о том, как выбрать варианты Теплотрасы для прокладки под землей, какие материалы годны и какие технологии работают на практике. Мы разберёмся, чем отличаются подходы и как не переплатить за лишнюю сложность. Это разговор обычного человека, который хочет понять суть без сложных формулировок.

Теплотрасы для прокладки под землей: сравнение вариантов, материалов и технологий прокладки

Первая часть материала помогает понять, какие варианты, какие материалы и какие технологии подходят под разные условия. Выбор зависит от рельефа участка, глубины промерзания, нагрузки и бюджета. Ниже кратко сравню наиболее распространенные решения и материалы.

Ключевые материалы в теплотрассах обычно разделяют на трубы и изоляцию. Варианты труб: HDPE, стальные, композитные. Изоляции: минеральная и пенополиуретановая, эластобит. Соединения чаще всего выполняют сваркой HDPE или муфтами. Подбор материалов зависит от температуры перекачиваемой рабочей среды, условий грунта и требований по герметичности.

«Выбор метода прокладки закладывает прочность всей схемы. Правильно — значит безопасно, экономично и надёжно.»

Планирование проекта: требования к техническому заданию, нормативная база и стадийность работ

Планирование проекта начинается с понимания того, какие требования к техническому заданию выносят заказчики и регламентируют местные нормы. Нормативная база нужна для того, чтобы не ошибиться со сваркой, изоляцией и охраной труда. Разберёмся, как выстроить работу пошагово.

1. Сбор исходных данных: грунты, рельеф, наличие существующих коммуникаций, график поставок материалов. Эти данные помогают выбрать трассу и вид прокладки.
2. Разработка технического задания: цели проекта, требования к трубе, изоляции, герметичности, допуски по размещению и допуск на сварку. ТЗ становится основой для подрядчика и контроля качества.
3. Уточнение нормативной базы: перечень стандартов и регламентов, применимых к проекту. Включаются ГОСТы, СНиПы, СП, регламенты охраны труда и пожарной безопасности.
4. План стадийности работ: проектирование, согласование, закупки, строительные работы, ввод в эксплуатацию, контроль и приемка. Чёткая последовательность снижает риск задержек.
5. Управление рисками и бюджетом: анализ рисков по участкам, сроки поставок и резервные бюджеты. Включает план действий на непредвиденные ситуации.

Чёткое соблюдение этапов помогает держать бюджет под контролем и своевременно согласовывать результаты с заказчиком. Важна прозрачная коммуникация на каждом шаге проекта.

Проектирование теплотрассы: трассировка, выбор материалов и изоляция

Я начинаю с трассировки. Трассировка теплотрассы — это карта пути, по которой пройдет трубопровод. Я учитываю всё: существующие кабели, другие коммуникации и будущие объекты. Координаты должны быть точными, чтобы не попасть в чужую зону. Ошибки здесь стоят дорого. Подземная среда меняется по участкам: города, промзоны, сельские территории. Я смотрю на риски и выбираю маршрут так, чтобы он был безопасен и понятен для монтажников.

Выбор материалов и изоляции зависит от условий эксплуатации и геологии. Температура носителя, давление, состав грунтов и влажность — эти факторы влияют на решение. Я подбираю трубу под конкретные задачи и сочетаю её с подходящей изоляцией. Правильный выбор экономит энергию и снижают риск задержек на этапе строительства.

Требуется и внешний защитный слой. Он защищает от механических воздействий, ультрафиолета и вредных агрессивных сред. Самая важная часть проекта — понять, как будет выглядеть конструкция в реальном грунте и как она будет вести себя в ходе эксплуатации. Ниже таблица с этапами сбора данных и трассировки маршрута.

Теперь про материалы и изоляцию. Мы обычно используем трубы из ПЭ-HD или ПЭ-100 для гибкости и долговечности, а при особых условиях — стальные секции. По изоляции выбираем пенополиуретан или минеральную вату в зависимости от температуры носителя и требуемого коэффициента теплового сопротивления.

Совет: всегда сочетайте изоляцию с прочной оболочкой, чтобы ветровые и грунтовые нагрузки не повредили конструкцию.

Ключевые моменты по выбору материалов и изоляции:

• Трубы: полиэтилен PE-100/PE-RT, стальные участки там, где нужна прочность и низкое тепловое сопротивление.
• Изоляция: пенополиуретан для компактности, минеральная вата для долговечности, аэрогели в сложных условиях — дороже, но эффективнее.
• Защитная оболочка: полиэтиленовая или композитная, с армированием против протечек и механических повреждений.

Понимать совместимость материалов важно. Материалы должны быть совместимы друг с другом по температурному режиму, химической стойкости и сроку службы. Это экономит время на монтаже и ремонте в будущем.

Горизонтально направленное бурение (HDD): условия применения и ограничения

HDD — мой выбор, когда нужно пересечь дорожное полотно, реку или плотную застройку без раскопки длинной траншеи. Метод позволяет пройти под препятствиями без разрыва поверхность. Но есть условия, которые я учитываю обязательно. Геология должна быть предсказуемой: без крупных камней, сильной корневой нагрузки и слабых гидрологических зон. Глубина зонда и диаметр трубы ограничены возможностями оборудования. Я смотрю на маркеры, состав грунта и риск непредвиденных изменений при бурении.

Условия применения HDD:

• Защита объектов: дороги, железнодорожные пути, реки, застроенные участки.
• Предсказуемость грунтов и отсутствие скальных пород в зоне прохождения.
• Доступность техники и квалифицированных операторов.

Ограничения HDD:

• Максимальная длина бурения и диаметр прокладки ограничены мощностями оборудования.
• Сложные грунты, обводнение и большой слой водонасыщенной почвы увеличивают риск пороков.
• Необходимость управления буровым раствором и вывозом грунтовых отходов.

Прямые требования к качеству и герметичности соединений я соблюдаю через контроль на каждом этапе и документирую результаты мониторинга.

Важно: HDD требует точной геодезии и тщательно спланированной методики закачки бурового раствора.

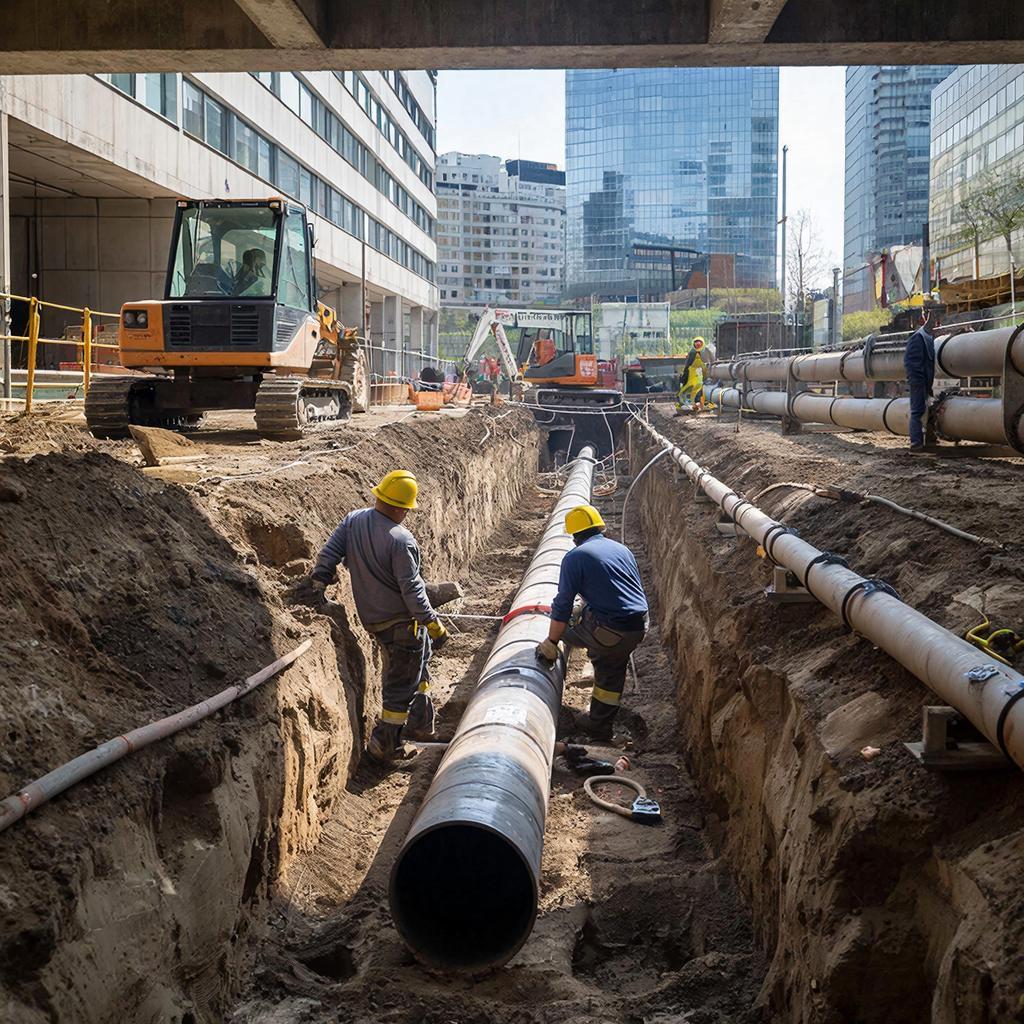

Открытая прокладка под землей: траншеи, дно и обратная засыпка

Открытая прокладка — самый прямой путь. Я выбираю ее, когда препятствия отсутствуют или их нельзя обойти иным способом. Траншея требует аккуратной подготовки: планка глубины, ширина подгоняется под диаметр трубы и толщину слоя утепления. Дно выравниваю, создаю подушку из песка или щебня, чтобы трубы не повредились при засыпке.

Порядок действий и принципы:

• Подушка: мелкий песок или гранулированный материал с хорошей усадкой.
• Укладка трубы: аккуратно, без перегибов и напряжений. Проверяю геометрию и уровень.
• Изоляция вокруг трубы: обертывание теплоизоляцией в соответствии с проектом и требованиями по влаги.
• Защита от механических воздействий: защитная оболочка, геоматы и слои обновляемой засыпки.

Заканчиваю обратной засыпкой, утрамбовываю слои постепенно, избегая воздушных карманов. Ровная поверхность над траншеей упрощает эксплуатацию и обслуживание.

Совет: используйте геотекстиль под засыпку, чтобы снизить рост корней и предотвратить проседание.

Методологический подход к выбору: анализ грунтов, риски геологической среды, стоимость, сроки поставки и совместимость с существующими коммуникациями.

Я начинаю с анализа грунтов участка. Вижу данные геологического разбора: тип грунта, уровень воды, прочность. Эти факторы подсказывают выбор метода и объёма работ. Нормы и практика учат нас учитывать сезонность и возможность затопления на участке. Я смотрю на глубину заложения, наличие подземных объектов и рельеф местности. Это влияет на технологию и скорость работ.

Далее оцениваю риски геологической среды. Сейсмо-зависимость, подвижность грунтов, карстовые или водонасыщенные зоны — всё это влияет на надёжность теплотрассы. Я обсуждаю, какие меры защиты потребуются: дополнительные изоляционные слои, усиление оболочки, выбор диаметров и запас по прочности. Риски должны быть понятны заказчику и вложены в бюджет проекта.

Особое место занимает стоимость. Это не только цена труб и материалов. Включаю сюда стоимость монтажа, земляных работ, временного ограничения движения и расходов на логистику. Я сравниваю капитальные затраты и операционные. Важна экономическая гибкость проекта: возможность адаптироваться к изменившимся условиям без больших потерь.

Сроки поставки материалов и оборудования влияют на график работ. Я смотрю на доступность труб, запасных частей и инструмента. Учитываю риски задержек и способы их минимизации. Планирую этапы так, чтобы не зажимать соседние объекты и не создавать простоев.

Совместимость с существующими коммуникациями — еще один ключевой момент. Я сверяю трассу с кабелями, водопроводами и газовыми сетями. Наличие распределительных узлов, диаметр труб и требования к защитной оболочке должны совпадать. Это позволяет избежать конфликтов и допусков на реконфигурацию инфраструктуры.

«Грамотно выбранный метод — это экономия времени и снижение рисков на площадке.»

Стыковка участков и соединения: требования к герметичности и качеству сварки

Стыковка участков — место, где держится вся система. Я требую герметичности и безупречного качества сварки. Любой стык должен держать давление и не протекать. Это касается всех соединений на трассе и в местах перехода между участками.

• Геометрия стыков: допуски по форме, чистота поверхности, подготовка к сварке.
• Способ сварки и материалы: выбираю технологию, которая обеспечивает прочность и коррозионную устойчивость. Категории материалов и режим сварки подбираю под диаметр и толщину стенки.
• Контроль качества: визуальный осмотр, неразрушающий контроль (УЗК, радиография) после сварки. Я не пропускаю швы без результатов контроля.
• Герметичность стыков: гидравлические испытания под давлением, проверка на отсутствие утечек.
• Документация и фиксация изменений: протоколы сварки, карта контроля, сертификаты материалов.

Безопасность и соответствие нормам: охрана труда, пожарная безопасность и регуляторные требования

Безопасность стоит на первом месте. Я предусматриваю все необходимые меры, чтобы работа шла без инцидентов. Я обращаю внимание на охрану труда и требования к персоналу.

• Охрана труда: инструктаж перед началом работ, обучение персонала, использование индивидуальных средств защиты, режим работы в trench и работа на высоте.
• Пожарная безопасность: запреты на открытый огонь, наличие огнетушителей и средств пожаротушения, требования к электрическим установкам и проводке, контроль за горючими материалами.
• Регуляторные требования: получение необходимых разрешений, согласования с надзорными органами, оформление проектной документации в полном объёме.
• Контроль и аудит: ежедневные проверки на площадке, журналы инструктажа, записи о несущих конструкциях и защитных мерах.
• Документация по безопасности: планы действий при аварии, схемы эвакуации и инструкции по взаимодействию служб.

Экологические и земельно-правовые аспекты: согласование, охрана окружающей среды и землеотвод

Для меня экологические и земельно-правовые вопросы важны с первого шага. Теплотрасса под землей — это не только трубы и сварка. Нужно согласовать маршрут, учесть охрану окружающей среды и оформить землеотвод.

Согласование маршрута требует взаимодействия с местными органами, администрацией и владельцами соседних коммуникаций. Мы подаем пакет документов, отвечаем на замечания и фиксируем сроки. В итоге маршрут утверждают и можно переходить к проектным работам.

Охрана окружающей среды — обязательная часть. Проводим инженерно-экологическую экспертизу, минимизируем влияние на грунты и водоносные слои, планируем мероприятия по защите почв и вод. В документах прописаны мероприятия по уборке грунтов, контролю рисков и мониторингу.

Землеотвод и земле использование требуют правовых оснований на временное или постоянное использование участков. Мы оформляем договора с владельцами, получаем разрешения на работы и прописываем порядок заезда и выезда техники.

«Согласование и охрана природы — не бюрократия, а основа безопасной и долгой эксплуатации теплотрассы»

Важно выстроить процесс взаимодействия, чтобы потом не пришлось переделывать маршрут из-за несоблюдённых требований.

Экономика и расчеты: капитальные затраты, операционные расходы, окупаемость и финансовая гибкость проекта

Финансы проекта играют ключевую роль. Я считаю, что без ясной картины затрат сложно планировать сроки и риски. Здесь важны три вещи: капитальные затраты, операционные расходы и показатели окупаемости.

• Капитальные затраты включают материалы, изделия, монтаж, изоляцию, бурение HDD, сварочные работы и защитные мероприятия.
• Операционные расходы — обслуживание, смазка, мониторинг состояния, ремонт и энергоснабжение.
• Финансовые показатели — окупаемость, чистая приведённая стоимость (NPV), внутренняя норма доходности (IRR).
• Факторные риски и резервы — колебания цен на материалы, курсы валют, логистика и поставки.

«Финансовый план должен учитывать резервы на непредвиденные работы и изменение цены материалов»

Такой подход позволяет держать проект под контролем и вовремя реагировать на изменения рыночной ситуации.

Эксплуатация, мониторинг и сервис: контроль состояния, смазка, тестирование и ремонт

После ввода в эксплуатацию трасса требует постоянного контроля. Я слежу за состоянием участков, узлов и сварных швов. Мониторинг помогает заметить деградацию и снизить риск аварий.

• Контроль состояния: визуальный осмотр, диагностика сварных швов, тестирование сопротивления изоляции.
• Смазка узлов и опор: периодичность, выбор смазки, методы подачи.
• Тестирование и ремонт: гидравлические испытания, диагностика деформаций, плановый ремонт и замена элементов.

«План обслуживания — это не трата времени, это инвестиция в безаварийную работу»

Регламентированные работы снижают риск простоя и увеличивают срок службы теплотрассы.

Кейсы и практические примеры: удачные решения и ошибки проектирования

Я видел разные проекты теплотрасс. Иногда все сходится: грунт нормальный, трасса лежит долго, а сроки и бюджет держатся. Другие разы — учесть нужно множество факторов, иначе возникают задержки и перерасходы. Ниже привожу реальные кейсы и выводы, которые пригодятся в работе с Flexalen и любыми системами теплотрассы.

«Главная ошибка — это не учесть все пересечения с существующими коммуникациями и не предусмотреть резервные пути доступа к сварочным соединениям.»

Из таких историй можно вынести простые, но важные выводы. Планируйте грунты и водоносные слои, учитывайте корневые системы, определяйте места сварки заранее и оставляйте запас по доступу к стыкам. Хороший проект строится на точной документации, аккуратной геодезии и внимательности к мелочам.

• Уроки: заранее моделировать грунты, планировать дренаж и обратную засыпку; предусматривать доступ к стыкам; не забывать про мониторинг состояния трассы.
• Рекомендации: вносить в план все пересечения коммуникаций; проводить пробные сварки перед пуском; проверить совместимость материалов с существующими линиями.
