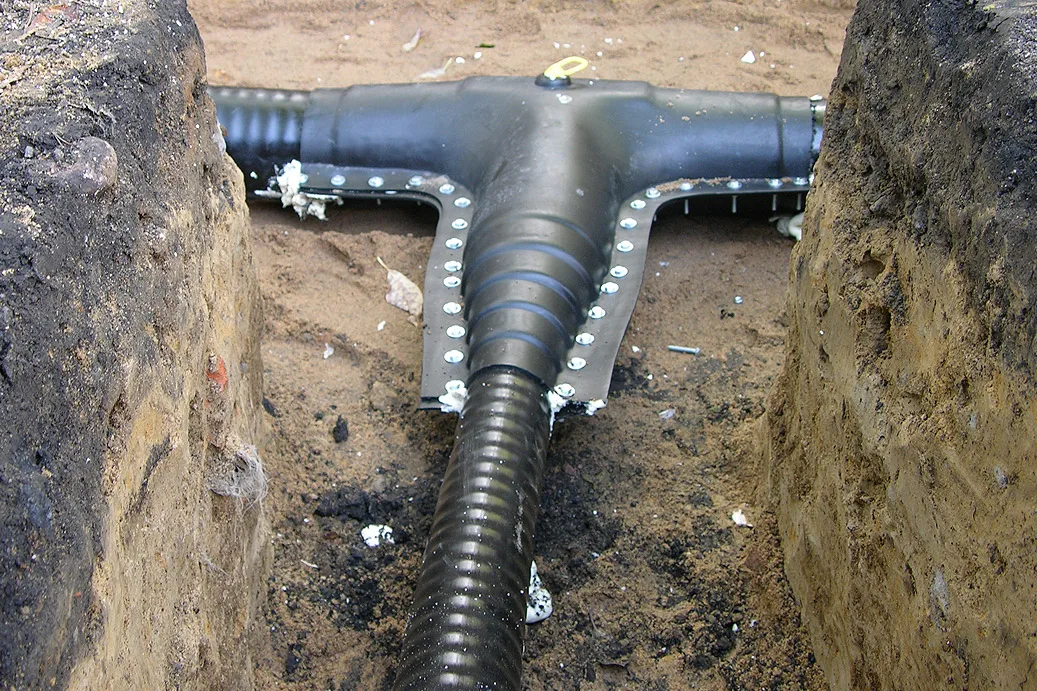

Четырехтрубная теплотрасса Флексален: технические характеристики, типовые схемы и области применения

Четырехтрубная теплотрасса Флексален представляет собой готовую предизготовленную линию теплопередачи с четырьмя рабочими магистралями в единой изолированной оболочке, предназначенную для одновременной подачи двух независимых теплоносителей (например, отопление и горячее водоснабжение или два температурных контура). Система ориентирована на районные и квартальные сети, а также на объекты с требованием параллельной подачи разных температурных режимов.

Четырехтрубная теплотрасса Флексален

Конфигурация включает два контура подачи и два контура обратки, расположенные внутри единой наружной оболочки с теплоизоляцией. Такое исполнение обеспечивает распределение нескольких независимых цепей в одной траншее и снижает потребность в раздельной прокладке магистралей. Практические преимущества при проектировании и эксплуатации: упрощение трассировки в условиях ограниченной полосы отвода, уменьшение числа отдельных инженерных колодцев и централизация узлов ввода в здания.

• Когда применять: при необходимости одновременного обеспечения отопления и ГВС, при зонировании с разными температурными требованиями или при модернизации квартальных сетей.
• Ограничения: повышенные начальные затраты, больший объём работ по монтажу и потребность в квалифицированных соединениях; ширина траншеи и масса комплектов выше, чем для двухтрубных решений.
• Эксплуатационные особенности: требуется четкое разделение гидравлики и учёт тепловых расширений каждой из четырёх линий.

Конструкция и материалы системы Флексален

Система состоит из нескольких функциональных слоёв: рабочие трубы (несколько каналов), теплоизоляция на основе пенополиуретана (ППУ), наружная защитная оболочка из полиэтилена высокой плотности (HDPE) и дополнительные элементы защиты и маркировки (трассовый проводник, метки, цветовая маркировка контуров). Производство предполагает заводскую сборку и непрерывную напылительную или литьевую изоляцию вокруг рабочих труб для уменьшения мостиков холода и обеспечения адгезии между слоями.

Ключевые конструктивные требования при выборе и проектировании: целостность адгезионного слоя между ППУ и рабочими трубами, плотность и теплопроводность изоляции, сварные или фланцевые соединения оболочки для обеспечения герметичности, наличие трассового провода для обнаружения и локализации повреждений при подземной прокладке.

Рабочие трубы: материалы и конструктивные особенности

Рабочие трубы в системе Флексален выполняют основу теплотрассы, поэтому к ним предъявляют требования по стойкости к температуре, давлению и коррозионной стойкости. Основные материалы — сшитый полиэтилен (PEX) и полиэтилен повышенной теплостойкости (PE-RT). Оба варианта обеспечивают высокую коррозионную устойчивость и долговечность в агрессивной среде грунта и теплоносителя.

• Барьер против кислорода: в замкнутых системах необходим слой, предотвращающий диффузию кислорода во внутренние контуры отопления; реализуется либо в составе самой трубы, либо как дополнительный слой.
• Методы соединения: пресс- и компрессионные фитинги для PEX, термосварка или электромуфтовая сварка для полиэтилена; выбор зависит от материала и доступности оборудования на объекте.
• Тепловое расширение и поддержка: трубы прокладывают с учётом радиусов изгиба и опорных точек; при длинных участках предусматривают компенсаторы или петли для снижения напряжений.

Практический совет: выбирать материал трубо-проводов в зависимости от максимальной температуры теплоносителя, частоты тепловых циклов и доступности квалифицированных соединителей на площадке. При сомнении ориентируйтесь на материалы с заводскими сертификатами для использования в предизолированных магистралях.

Изоляционные материалы и наружная оболочка

В системе Флексален в качестве теплоизоляции применяется закрытоячеистая полиуретановая пена (ППУ). ППУ обеспечивает низкую теплопроводность, механическую жёсткость и минимальную влагопроницаемость; типичный диапазон теплопроводности 0,024—0,030 Вт/(м·К). Пена формуется вокруг рабочих труб, заполняя кольцевой объём и фиксируя их положение, что снижает контактные теплопотери и повышает устойчивость к локальным механическим нагрузкам.

Наружная оболочка выполнена из полиэтилена высокой плотности (HDPE) с дополнительной УФ‑стабилизацией. Оболочка обеспечивает механическую защиту, барьер от грунтовых вод и коррозионную изоляцию. Для участков с повышенной нагрузкой применяют усиленные оболочки или металлические защитные кожухи.

• Ключевые свойства изоляции: закрытоячеистая структура, низкая водопоглощаемость, однородность заполнения вокруг рабочих труб.
• Ключевые свойства наружной оболочки: водонепроницаемость стыков, устойчивость к истиранию, возможность сварного соединения при монтаже.
• Особенности примыканий: места ввода фитингов и коллекторов заполняются заводскими или полевыми манжетами с герметизацией; применяют термоусадочные и заливные уплотнения для восстановления изоляции.

При проектировании учитывают температурную усадку/расширение материалов, требуемую толщину изоляции исходя из допустимых тепловых потерь и конструктивные меры против механического сдавления в местах прокладки.

Фитинги, коллекторы и соединительные элементы

Фитинги и соединительные узлы для четырёхтрубной трассы Флексален поставляются в двух вариантах: заводские предизолированные узлы и полевые решения. Основные элементы — коллекторные блоки, переходные муфты, фланцевые адаптеры и запорная арматура встраиваемых контуров.

• Коллекторы: обычно из нержавеющей стали или латуни, выполняют распределение подачи и обратки для отопления и ГВС; комплектуются шаровыми кранами и измерительными патрубками.
• Соединения рабочей трубы: термосварка (для полиэтиленовых деталей), механические компрессионные муфты и переходники на металл — в зависимости от материала рабочей трубы (PE‑RT/PE‑X).
• Изоляционные фитинги: заводские манжеты и термоусадочные элементы восстанавливают континуитет теплоизоляции и герметичность наружной оболочки на стыках.

Требования к монтажу соединений: соответствие давлению и температуре системы, обработка торцов и центровка рабочих труб перед сваркой, контроль герметичности и восстановление изоляции согласно технологической карте. Предпочтительны заводские предизолированные узлы при частых повторениях конфигураций — это уменьшает число полевых операций и снижает риск ошибок.

Технические характеристики и паспортные данные

Технический паспорт каждой партии Флексален содержит набор параметров, необходимых для проектирования, монтажа и эксплуатации. Ниже приведены типовые параметры и их ориентировочные диапазоны; точные значения — в паспортных данных конкретного изделия.

Типовой перечень паспортных данных: обозначение изделия, конструктивная схема (количество и Ø рабочих труб), рабочее/испытательное давление, температурный диапазон, теплопроводность и плотность изоляции, материал наружной оболочки, масса и линейные размеры, результаты заводских испытаний.

• В паспорте должны быть указаны результаты гидравлических испытаний (давление и длительность), данные по механической прочности оболочки и показатели изоляции.
• Перед вводом в эксплуатацию проверяют соответствие паспортных значений фактическим параметрам на объекте: герметичность, отсутствие дефектов изоляции и правильность маркировки.

Все расчётные и проектные параметры берут из паспорта конкретной партии изделий; при расхождениях по нагрузкам, температурному режиму или глубине прокладки выбирают соответствующее исполнение или согласуют модификации с производителем.

Диаметры, давление и температурные диапазоны

Типовые рабочие трубы четырёхтрубной теплотрассы Флексален подбираются по тепловой нагрузке и гидравлическим потерям. В практических решениях используются диапазоны наружных/условных диаметров рабочих труб и изоляции, ориентировочно:

• рабочие трубопроводы (PEX, PE-Xa или металлические вставки) — условные диаметры от 20 мм до 160 мм в зависимости от назначения (от вводов в квартиры до магистральных веток);
• комплектная наружная оболочка (диаметр с изоляцией) — обычно от 50 мм до 350 мм; точные значения зависят от толщины пенополиуретана и числа труб в сдвоенной/четырёхтрубной секции.

Рабочее давление и температурные рамки обычно соответствуют требованиям централизованных систем теплоснабжения и зависят от материалов труб:

Для проектирования полезны практические правила: при расчёте диаметра исходить из теплового расхода Q (кВт), допустимой скорости жидкости v (обычно 0,6—2,0 м/с в магистральных участках для отопления) и перепада температур ΔT (обычно 30—50 K для систем отопления, 10—20 K для горячего водоснабжения). Формула для подбора диаметра через объёмный расход: Vdot = Q / (ρ·cp·ΔT); затем диаметр по Vdot = v·A, где A = π·d2/4. Рекомендуется проверять полученные диаметры по нормам и паспортным данным Флексален.

Тепловые и механические показатели

Теплотехнические характеристики теплотрассы Флексален определяются свойствами слоя пенополиуретана (ППУ) и конструкцией оболочки. Основные параметры и практические ориентиры:

• теплопроводность ППУ: типично 0,022—0,030 Вт/(м·K); при расчётах линейных теплопотерь использовать конкретное значение из паспорта;
• линейные теплопотери (q’, Вт/м): рассчитываются по формуле q’ = 2π·λ·(Tf — Tп) / ln(r2/r1), где λ — теплопроводность изоляции, r1 — наружный радиус рабочей трубы, r2 — наружный радиус изоляции. На практике для типичных размеров и λ = 0,025 Вт/(м·K) значение лежит в пределах нескольких ватт до нескольких десятков ватт на метр в зависимости от толщины изоляции и температуры теплоносителя;
• коэффициент теплового сопротивления интерфейсов и теплопоглощение наружной оболочки учитываются при протяжённых участках и прокладке в каналах;
• механические показатели: минимальный радиус изгиба при монтажных работах обычно задаётся в кратностях наружного диаметра (ориентир 6—12D для полимерных труб внутри сборки); при прокладке в траншее и при протяжке по каналу следует соблюдать рекомендованные радиусы и исключать местные перегибы;
• кольцевая жесткость наружной оболочки (для бесканальной прокладки) должна соответствовать требованиям к внешним нагрузкам; для участков под проезжей частью выбирают усиленную оболочку или дополнительные защитные элементы;
• усталостная и длительная прочность материала рабочей трубы (температурная и ползучесть) — значение, влияющее на допустимую рабочую температуру и гарантийный ресурс; эти параметры указаны в техническом паспорте системы.

Практическое требование: при расчёте теплопотерь и выборе толщины изоляции опираться на конкретную длину трассы, среднегодовую температуру грунта и допустимые потери мощности, а не на усреднённые «типичные» значения.

Типовые схемы и конфигурации четырёхтрубных теплотрасс

Четырёхтрубная конфигурация предполагает параллельное движение двух контуров (например, отопление и ГВС) с собственными подачей и обраткой. На практике применяют несколько типовых схем, оптимальных для разных масштабов и задач:

Практические рекомендации при выборе схемы:

• для разветвлённых кварталов предпочтителен центральный коллектор с расчётной градацией диаметров по длине и устройством подбалансировочных приборов у ответвлений;
• для объектов с критичным требованием надёжности — кольцевая схема или резервные байпасы;
• при многозонном использовании (отопление + ГВС + промышленные нужды) выбирать модульную компоновку с учётом возможности поэтапного ввода в эксплуатацию и локального обслуживания;
• в местах пересечения с инженерными коммуникациями и дорогами проектировать дополнительные защитные элементы (манжеты, усиленные секции оболочки) и предусматривать точки доступа для диагностики и ремонта.

Схема с центральным коллектором и распределением по кварталу

Центральный коллектор выполняет функции распределения четырёхтрубной теплотрассы на микрорайонном уровне: подача и обратка для отопления и ГВС передаются по магистралям от котельной или ТЭЦ к квартальным вводам. Практические требования к такой схеме:

• Разделение на секции по кварталам с установкой запорной арматуры и байпасов для оперативного отключения и ремонта без остановки всей сети.
• Использование коллекторных узлов с измерительными точками (расход, температура, давление) в каждом вводе для учёта и гидравлической балансировки.
• Проектирование диаметров магистралей с учётом максимальной и минимальной нагрузок квартала; при снижении ΔT требуется увеличение пропускной способности.
• Размещение насосных и компенсирующих пунктов по длине трассы с учётом падений давления и требуемых напоров.

Рекомендации по эксплуатации: предусмотреть доступ к коллекторным камерам, маркировку линий и схема-запасные контуры для быстрого переключения. При прокладке учитывайте возможности этапного ввода кварталов в эксплуатацию и требования по гидроиспытаниям каждой секции.

Схемы для многозонного и многофункционального использования

Многозонные схемы необходимы при различающихся тепловых режимах в разных зданиях или функциональных зонах (жилые, коммерция, техпомещения). Ключевые решения:

• Разделение на парные зоны: отдельные подачи и обратки для отопления и ГВС или для разных температурных уровней (например, 120/70 °C и 90/60 °C).
• Установка регулирующих узлов с двух- или трёхходовыми клапанами, контроллерами температуры и счётчиками тепла на каждой зоне для поддержания заданных температурных режимов.
• Применение переменного расхода с частотным регулированием насосов при значимых сезонных или суточных колебаниях нагрузок.
• Резервирование критичных контуров (двойные насосы, резервные линии) для объектов с требованием высокой надёжности.

Для многофункциональных объектов важно согласовать температурные графики и минимальные потоки по каждой зоне, чтобы избежать деградации теплоносителя и обеспечить возможность гидравлической балансировки без полных перекрытий потоков в соседних зонах.

Проектирование, гидравлические и теплотехнические расчёты

Проектирование четырёхтрубной теплотрассы начинается с исходных данных: профиля нагрузок (суточный и сезонный), требуемых температур подачи/обратки, максимально допустимого падения давления и ограничений по скоростям для применяемых материалов. Основные этапы расчётов:

• Определение тепловых нагрузок: суммирование по зданиям или зонам с учётом коэффициентов одновременности и пиковой нагрузки.
• Расчёт расхода теплоносителя: m = Q / (c * ΔT), где необходимо выбрать рабочий ΔT с учётом энергетической и гидравлической эффективности.
• Подбор диаметров по допустимым потерям давления и скоростям; для полимерных труб рекомендованы более низкие пределы скорости, чем для металлических (учтите температурную линейную усадку и прочность материала).
• Расчёт потерь давления: суммарные потери на участках трубной сети и местные сопротивления (вентили, колена, фитинги). Используйте эквивалентную длину и коэффициенты местных сопротивлений производителей фитингов.
• Подбор насосов и напорной характеристики: выбирают рабочую точку с запасом по напору и учётом возможной гидравлической балансировки и переключений контуров.
• Тепловые потери: определение линейного коэффициента потерь тепла по трассе, влияние грунта (при подземной прокладке) или наружной оболочки и необходимость дополнительной теплоизоляции.

Практические нюансы и ограничения:

• Низкий ΔT уменьшает температурный градиент и экономит тепло, но требует больших диаметров и увеличивает капитальные затраты.
• Минимальный рекомендуемый расход обеспечивают для предотвращения перегрева и снижения механического старения полимеров; этот минимум должен быть прописан в ТЗ.
• Учёт тепловой деформации труб и места установки компенсаторов; в длинных трассах обязательны осевые или U-образные компенсаторы в соответствии с допусками производителя Флексален.
• Гидравлическая модель должна включать сценарии резервирования и аварийного переключения, чтобы оценить поведение сети при отключении секции или насосной группы.

Комиссионные расчёты и отчётность. В комплект проектной документации рекомендуется включать таблицу с ключевыми результатами расчетов, например:

Заключительный этап — итеративная проверка проекта с учётом данных строительно-монтажных ограничений, результатов теплотехнических расчётов и требований по эксплуатации, после чего формируют исполнительную документацию для монтажа и наладки четырёхтрубной теплотрассы.

Расчёт расходов, потерь давления и подбора диаметров

Начальная задача — определить тепловую нагрузку участка (P, Вт) и заданный температурный перепад (ΔT, °C) между подачей и обраткой. Объёмный расход теплоносителя (Q, м3/с) вычисляют по формуле Q = P / (ρ · c · ΔT), где ρ — плотность, c — удельная теплоёмкость. Для воды при типичных температурах ρ ≈ 1000 кг/м3, c ≈ 3 900—4 200 Дж/(кг·K); в расчётах указывают конкретные значения в зависимости от рабочих температур.

Далее по объёмному расходу рассчитывают скорость потока v = Q / A (A — площадь поперечного сечения трубы). Рекомендуемые напряжённые скорости для магистральных трубопроводов из полимерных материалов обычно находятся в диапазоне 0,6—1,5 м/с: низкие скорости снижают потери и шум, высокие — уменьшают диаметр, но увеличивают износ и потери давления.

Потери давления определяют по формуле Дарси-Вайсбаха: Δp = f · (L/D) · (ρ · v2 / 2), где f — коэффициент трения (в расчётах используют формулу Колбрука или таблицы Муди), L — длина участка, D — внутренний диаметр. Для предварительной оценки можно принять f ≈ 0,02—0,03 для гладких полимерных труб при турбулентном режиме; точный f получают итерационно по числу Рейнольдса и шероховатости.

Необходимо учитывать местные потери на фитинги и арматуру через эквивалентные коэффициенты сопротивления ξ: Δp_лок = ξ · (ρ · v2 / 2). Сумма линейных и локальных потерь должна укладываться в допустимый перепад давления насосной схемы с запасом на регулирование.

Пример быстрой оценки: P = 1 МВт, ΔT = 30 K → Q ≈ 0,008 м3/s (≈28,7 м3/ч). При D=100 мм скорость ≈1,02 м/с, потери ≈0,103 бар/100 м (при f≈0,02).

Гидравлическая балансировка и регулирование

Схема балансировки должна обеспечивать заданные расчётные расходы на каждом ответвлении и устойчивость при изменении нагрузок. На практике применяют комбинацию методов: статическая настройка запорной и балансировочной арматуры при пуске и динамическая — с использованием регуляторов давления и расхода в рабочем режиме.

• Используйте клапаны с возможностью точной настройки и индивидуальные расходомеры на ветвях при вводе в эксплуатацию.
• Для автоматического поддержания расхода применяют клапаны с независимым от перепада давления регулированием (PICV/pressure-independent control valves) — они сокращают потребность в частых перенастройках при изменении гидравлики сети.
• Дифференциальные регуляторы давления (PRV) устанавливают в узлах, чтобы исключить большие перепады давления, приводящие к шуму и кавитации.

Порядок работ по балансировке: задать проектные расходы, закрыть/открыть балансировочные клапаны до достижения требуемых значений по встроенным или выносным расходомерам, зафиксировать положения. После завершения монтажных работ и гидравлических испытаний провести контрольные измерения при реальной температуре теплоносителя — вязкость и плотность меняются, что влияет на расход и потери.

Регулярная проверка и перенастройка требуются при изменении конфигурации сети или нагрузок. Для минимизации эксплуатационных затрат рекомендуется интегрировать измерения расхода и давления в систему удалённого мониторинга с возможностью автоматической коррекции через ПЛК.

Монтаж и способы прокладки: подземная и надземная эксплуатация

Выбор способа прокладки определяется условиями площадки, доступностью траншей, требованиями к обслуживанию и допустимыми технико-экономическими параметрами. Основные варианты: бесканальная подземная прокладка (прямой монтаж в грунт или в футляре), горизонтальное направленное бурение (ГНБ) для переходов, канальная и надземная (эстакады, опоры) прокладка.

Требования при подземной прокладке:

• Траншея: глубина и ширина по проекту с учётом прокладки защитного слоя и маркировки. Бетонная подушка часто заменяется песчаной уплотнённой постелью для равномерной опоры.
• Тепловая подушка и обратная засыпка: минимизируют оседание и механические нагрузки; для предизолированных труб Флексален рекомендуются слои песка/песчано-гравийной смеси с удалением камней.
• Защитные меры на пересечениях (дороги, железные пути): стальные футляры или жёсткие коллектора с учётом температурных деформаций и легкости замены участка.
• Антикоррозионная и механическая защита наружной оболочки, трассирующая проволока и сигнальная лента для оперативного поиска.

Особенности бесканальной и ГНБ-технологий: сокращают сроки и объёмы земляных работ, уменьшают количество стыков; при этом необходимы расчёты на динамические нагрузки при проходке и обеспечение доступа для контроля стыков и герметичности.

Требования при надземной прокладке:

• Опоры и крепления рассчитывают с учётом температурного расширения: шаг опор, компенсаторы и свободные продольные перемещения должны исключать перегрузку оболочки и соединений.
• Утепление и защита от УФ-излучения и механического воздействия; при низких температурах — дополнительный обогрев или воздухонепроницаемые кабины на узлах.
• Противопожарная разделка при прохождении через здания и доступ для обслуживания и осмотра арматуры.

Контроль качества монтажа включает проверку геометрии трассы, целостности изоляции и оболочки, герметичности стыков и соответствие укладки проектным уклонам. Гидростатические испытания проводят до засыпки траншеи. Для предизолированных систем Флексален рекомендуется привлекать сертифицированные бригады и следовать монтажным инструкциям производителя по сварке/соединению, анкеровке и компенсации удлинений.

Подземная бесканальная прокладка — технология и особенности

При бесканальной прокладке четырёхтрубной теплотрассы применяют методы горизонтального направленного бурения (HDD), прокола грунта (вибропрокол, молинг) или продавливания в узкие траншеи с последующим восстановлениям покрытия. Для предфабрикованного четырёхтрубного участка важны следующие практические требования:

• Оценка трассы и грунтов: необходим геотехнический отчёт с информацией о водонасыщенности, типах пород, присутствии валунов и подземных коммуникаций — эти данные определяют диаметр ствола, количество проходок и метод бурения.
• Габариты и гибкость сборки: предварительно собранные секции четырёхтрубного пучка должны выдерживать допустимый радиус изгиба и максимум усилия при протяжке. Указывайте предельные радиусы и предельные усилия от производителя и в проекте закладывайте запас 20—30%.
• Ремонтопригодность стыков и изоляции: при протяжке повышается риск повреждения наружной оболочки и теплоизоляции; на стыках обязателен контроль целостности и восстановление изоляционного слоя до засыпки.
• Антикоррозионная и механическая защита: в условиях агрессивных грунтов или при пересечении водных преград требуется дополнительная оболочка или кассета повышенной прочности, а также проверка герметичности перед эксплуатацией.
• Планирование вытяжных и смотровых камер: каждые 300—800 м (в зависимости от метода и условий) предусматривают камеры для протяжки, контроля и ремонта; для четырёхтрубных секций важен доступ к каждому отдельному каналу стыков.
• Тепловое поведение в канале: расчёт тепловых деформаций и температурных градиентов при протяжке и при эксплуатации — залог корректного размещения компенсационных элементов и опор.

Ограничения и риски: в скальных и сильно переслаивающихся грунтах стоимость и риск бурения растут; при длинных протяжках увеличивается вероятность локального повреждения оболочки и роста теплопотерь, поэтому проектировать бесканальную трассу следует с учётом межремонтных интервало в 25—40 лет и возможностью локального вскрытия для ремонта.

Надземная и канальная прокладка: требования и защита

Надземная и канальная прокладка предъявляют иные требования по опорам, защите от внешних воздействий и доступности обслуживания. Практические предписания:

• Опоры и крепления: рассчитывать шаг опор с учётом массы заполненных труб, температурных прогибов и ветровой нагрузки. Для четырёхтрубного пакета шаг обычно 1,5—3,0 м, с учётом дополнительной фиксации в узлах и у компенсаторов.
• Компенсация температурных удлинений: предусматривать линейные и локальные компенсаторы, гибкие вставки или U-образные петли в местах с ограниченной подвижностью. Расчет компенсаторов делается для максимального перепада температур, заложенного в проекте.
• Пожарная и механическая защита: надземные трассы и каналы должны иметь негорючие ограждения, теплоизоляция — соответствие огнезащитным требованиям, защитные кожухи на пересечениях дорог, ограждения от механических ударов.
• Канальная прокладка (технические каналы): обязательна организация доступа для обслуживания (проходная ширина, освещение, вентиляция), отводы конденсата и дренаж, антикоррозионная обработка стенок канала и разделение теплотрасс от электрокоммуникаций по классам опасности.
• Защита от внешних факторов: УФ-стойкие покрытия для открытых трасс, защита от коррозии, меры против подтопления (водоотводы, возвышенные опоры), сетевые фильтры и поплавковые устройства на пересечениях водоёмов.

Особенности монтажа в каналах: при монтаже в замкнутом пространстве применение средств удалённого контроля целостности оболочки и системы обнаружения утечек существенно сокращает время обнаружения дефектов. При проектировании канала учитывайте удобство замены отдельной трубы без вывода из работы всей магистрали.

Контроль качества монтажа и приёмочные испытания

Контроль качества включает последовательность процедур от входного контроля материалов до комплексных испытаний на прочность и герметичность. Обязательные стадии и практические критерии:

Дополнительные пункты приёмки:

• Документирование: журналы сварок, акты скрытых работ, протоколы испытаний, акты на материалы и монтаж. Без полного пакета документов приёмка невозможна.
• Промывка и химобработка: после гидростатической приёмки проводят промывку, удаление шлама и при необходимости антикоррозионную обработку внутренней поверхности.
• Испытания автоматических систем: проверка работы задвижек, клапанов, датчиков давления и температуры, систем дистанционного мониторинга под нагрузкой.
• Приёмочный осмотр: проверка геометрии трассы, расположения опор и компенсаторов, плотности обратной засыпки и соответствия проектным чертежам.

Критерий приёмки: отсутствие течей и необоснованных падений давления в течение оговоренного в проекте времени, полная комплектация документацией и устранение выявленных дефектов в установленные сроки.

Частые дефекты и способы их устранения: микротрещины оболочки — локальная заделка и нанесение внешнего покрытия; неплотности стыков — переделка сварки или дополнительная герметизация; отклонения от трассы — корректировка опор или повторный монтаж секции. План приёмки должен предусматривать последовательность устранения замечаний и повторные испытания после ремонта.

Эксплуатация, мониторинг и техническое обслуживание

Диагностика утечек и восстановление трассы

При обнаружении аномалий по расходу или давлению следует оперативно определить место и масштаб утечки и выбрать метод восстановления. Последовательность действий при подозрении на утечку:

1. Изолировать пострадавший участок посредством запорных устройств и снизить давление до безопасного уровня.
2. Выполнить контрольное измерение: повторный слив/наполнение, фиксация динамики давления и температурных показателей.
3. Локализовать точку утечки с применением согласованных методов и инструментов (см. таблицу).
4. Оценить возможность ремонта без вскрытия грунта (сальниковые или муфтовые ремонтные комплекты, прокладка временной обводной магистрали) или принять решение о вскрытии и замене участка.
5. Выполнить ремонт восстановительными методами, провести опрессовку и повторную гидравлическую/теплотехническую проверку; оформить акт устранения дефекта и внести запись в журнал эксплуатации.

При ликвидации дефекта сначала фиксируют гидравлические параметры и границы повреждения, затем применяют наименее инвазивный метод восстановления.

Способы восстановления зависят от типа повреждения и конструкции трубы Флексален: для повреждений наружной оболочки возможна локальная замена оболочки и восстановление изоляции; при повреждении рабочей трубы применяют стыковку с помощью термосварки/электросварных фитингов или замену сегмента в месте с предварительным установлением перемычек. Бесканальные методы (направленное бурение, санация рукавом) применимы при ограниченном доступе, но требуют подтверждения совместимости материалов и температурной устойчивости.

Системы удалённого мониторинга и автоматизация

Удалённый мониторинг должен фиксировать минимум: расход, давление, температуру подачи и обратки, а также состояние изоляции (влажность) в ключевых точках. Рекомендуемая архитектура — модульные локальные узлы сбора данных с передачей в SCADA/GIS.

• Типовые датчики: дифференциальные и абсолютные датчики давления, ультразвуковые/магнитно-индукционные счётчики расхода, термопары/ТСП, датчики влажности теплоизоляции, вибрационные и акустические сенсоры для детекции утечек.
• Канал передачи: защищённые проводные линии в каналах или защищённые беспроводные сети (LTE/LoRa/NB-IoT) с резервированием.
• Алгоритмы: пороговые оповещения, корреляционный анализ акустических сигналов, модели потребления для выявления аномалий, скрипты автоматического переключения запорной арматуры по заранее заданным сценариям.

При внедрении учитывают электропитание сенсорных узлов, требования к помехозащищённости, совместимость протоколов и кибербезопасность. Интеграция с системой управления активами (EAM) и GIS обеспечивает планирование ТО и приоритизацию работ. Периодичность выборки данных зависит от критичности участка: для магистралей — не реже 1 мин, для распределительных сетей — 5—15 мин; аварийные события должны генерировать мгновенные оповещения.

Безопасность, пожарные требования и экологические аспекты

Проектирование и эксплуатация четырёхтрубной теплотрассы Флексален требует системного подхода к безопасности: защите от разрушений под давлением, минимизации пожарных рисков и предотвращению негативного воздействия на окружающую среду. Ниже — конкретные требования и практические меры, которые следует учесть при проектировании, монтаже и эксплуатации.

• Рабочая безопасность и давление: трубы и фитинги должны иметь паспортные параметры по максимальному рабочему давлению и температуре, указанные в техдокументации производителя. Перед вводом в эксплуатацию обязательны гидравлические испытания с контролируемым повышением давления до проектного/испытательного. В эксплуатационной схеме предусмотреть предохранительные устройства (сбросы, предохранительные клапаны) и манометры в ключевых точках.
• Пожарная безопасность: наружная оболочка и оболочка изоляции часто из полимерных материалов; необходимо оценивать их реакцию на огонь и дымообразование при горении. Для прохождения вблизи зданий или внутри производственных зон проект должен предусматривать противопожарные барьеры, негорючие кожухи для коллектора и заслонки, а также изоляцию мест ввода в здания с материалами требуемой огнестойкости. В местах пересечения с эвакуационными путями и пожароопасными зонами использовать дополнительные меры защиты.
• Токсичность и дым: при горении полиэтиленовой оболочки и полиуретановой изоляции выделяются дым и потенциально токсичные продукты. Для участков вблизи постоянно находящихся людей рекомендуется выбирать материалы с ограниченной дымообразующей способностью или проектировать удаление/вентиляцию помещений с оборудованием тепловой сети.
• Защита от утечек и проникновения в грунт: в четырехтрубных трассах утечка теплоносителя из одной из ветвей может привести к контаминации грунта. Рекомендуется предусматривать систему обнаружения утечек (акустика, дифференциальный контроль расходов и давлений, локальные датчики), дренажные каналы в коллекторах, а также защитные меры при пересечениях водных объектов (двухконтурные обводы, герметичные проходки).
• Экологические аспекты материалов и утилизации: изоляционная ППУ-пена и полиэтиленовая оболочка имеют ограничения по утилизации. При выборе системы учитывать наличие экологических деклараций поставщика, использование безфреоновых технологий производства ППУ и программы приёма/утилизации. Документировать порядок работ по утилизации при капитальном ремонте.

Практическое требование: на стадии проекта выделить перечень потенциальных аварийных сценариев (разрыв, утечка, возгорание) и включить в ППР мероприятия по локализации, оповещению и восстановлению.

Рекомендации по реализации на практике:

• При прокладке вблизи зданий и коммуникаций согласовать требования пожарной безопасности с пожарными службами и представить расчёт путей эвакуации и защитных мероприятий.
• Интегрировать систему дистанционного мониторинга параметров (давление, температура, расход) и настроить оповещение при отклонениях от нормы.
• Обеспечить доступ к запорной арматуре и коллекторам для оперативного перекрытия и ремонтов; предусмотреть возможности локального отвода и сбора вытекших сред.
• Фиксировать мероприятия по экологической защите в эксплуатационной документации и регламенте технического обслуживания.

Стандарты, сертификация и нормативное соответствие

Соответствие продукции и монтажа действующим нормативам нужно проверять документально ещё на стадии выбора поставщика. Практическая проверка включает наличие сертификатов, протоколов испытаний и подтверждение производственного контроля.

Перечень документов и проверок, которые следует запросить у поставщика или подрядчика:

Практические указания:

• Проверять соответствие паспорта изделия заявленным проектным параметрам (диаметры, давление, класс температуры, теплопроводность изоляции).
• Требовать от поставщика сведения о внешней оболочке — класс горючести и поведение при воздействии открытого огня, а также протоколы испытаний на дымообразование при необходимости эксплуатации в замкнутых пространствах.
• Уточнять у поставщика наличие сторонних аудиторов и лабораторных испытаний; при сомнениях заказывать независимые испытания ключевых образцов.
• Проверять локальные нормативы (своды правил по отоплению, строительству и пожарной безопасности) и согласовывать проект с органами надзора.

Экономика проекта: стоимость, сроки и жизненный цикл

Оценка стоимости четырёхтрубной теплотрассы Флексален должна учитывать не только первоначальные закупку и монтаж, но и эксплуатационные расходы, потери тепла и затраты на обслуживание в течение жизненного цикла.

Основные статьи стоимости и их типичное соотношение:

Факторы, существенно влияющие на стоимость и сроки:

• Метод прокладки: открытая траншея дешевле, но дороже восстановление поверхности; горизонтально-направленное бурение (HDD) дороже по материалам и технике, экономит на восстановлении и позволяет прокладывать под препятствиями.
• Рельеф и почвенные условия: скальные или насыщенные водой грунты увеличивают стоимость земляных работ и требований к защите труб.
• Диаметры и толщина изоляции: увеличение сечения и изоляции повышает цену материалов и сложность монтажа, но снижает тепловые потери и может быть оправдано для магистральных частей.
• Степень заводской сборки: заводские секции и блоки сокращают трудозатраты на объекте, но увеличивают стоимость поставки и требуют логистики.

Примерная схема планирования сроков (малые/средние проекты):

• Подготовка ТЗ и предварительный расчёт — 2—6 недель.
• Подробное проектирование и согласования — 4—12 недель (включая получение разрешений).
• Изготовление и поставка секций — 4—16 недель (зависит от загрузки производства и объёма заказа).
• Монтаж и гражданские работы — от нескольких дней до нескольких месяцев на километре трассы в зависимости от сложности и методов прокладки.
• Испытания и ввод в эксплуатацию — 1—2 недели для крупного участка (гидравлика, тепло- и функциональные тесты).

Оценка жизненного цикла и экономическая эффективность:

• Рассчитывать LCC (lifecycle cost) по формуле: сумма первоначальных затрат + дисконтированные эксплуатационные расходы + расходы на замену/ремонт + затраты на утилизацию. Выбирать дисконтную ставку и период анализа (обычно 25—40 лет) в соответствии с корпоративной политикой.
• Включать в OPEX стоимость дополнительных потерь тепла вследствие ненадлежащей изоляции — для магистральных линий это существенно влияет на годовые эксплуатационные расходы.
• Окупаемость мер по оптимизации (толщина изоляции, заводская сборка, HDD) определять на основе расчёта сниженных ежегодных потерь и уменьшения затрат на восстановление уличного покрытия.

Практические рекомендации для снижения затрат и рисков:

• Провести экономический расчёт нескольких вариантов (диаметры, методы прокладки, степень сборки) с учётом LCC, а не только CAPEX.
• Использовать заводскую сборку коллекторов и секций для сокращения трудозатрат на объекте и снижение рисков брака при сварке на месте.
• Закладывать резерв на непредвиденные работы и изменение условий на 10—15% от сметы.
• Инвестировать в контроль тепловых потерь и регулярное обслуживание: снижение потерь даже на несколько процентов быстро окупается на крупных магистралях.
