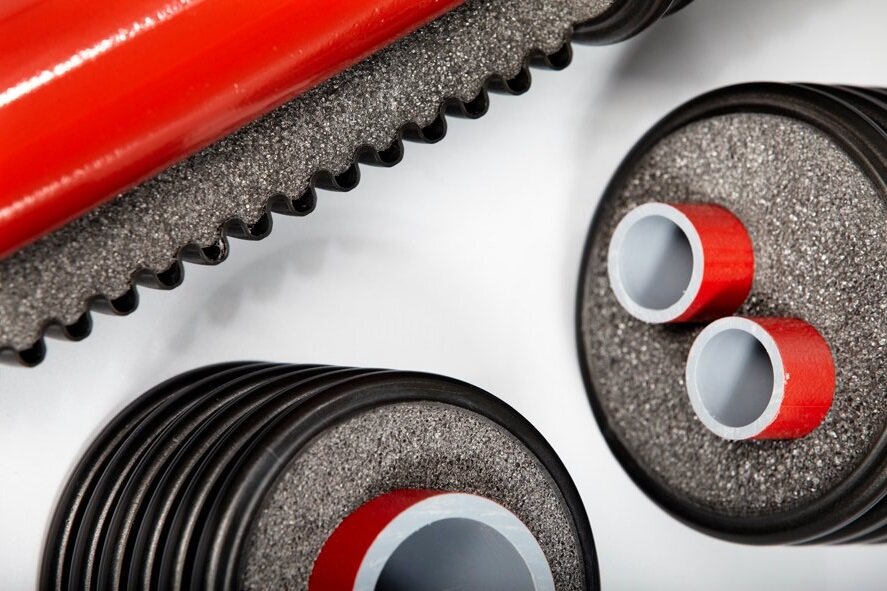

Пятитрубная система теплотрасс Флексален выбор и сравнение моделей Флексален 1000+

Пятитрубная система теплотрасс Флексален предназначена для прокладки компактных магистралей с разделением рабочих контуров (например, отопление, горячее водоснабжение, рециркуляция). Система совмещает пять несущих труб в общей изоляции и наружной оболочке, что уменьшает объём траншеи, упрощает трассировку и обеспечивает централизованное размещение коллекционных и распределительных узлов.

Пятитрубная система теплотрасс Флексален

Конфигурация включает набор несущих труб, уложенных параллельно внутри единой пенополиуретановой изоляции и внешней защитной оболочки. Типичное назначение — магистрали с несколькими независимыми контурами, где требуется минимизировать число отдельных прокладок: отопительный контур (подача/обратка), горячее водоснабжение (подача/обратка) и дополнительный контур рециркуляции или технологического теплоносителя.

Практические преимущества для проектировщика и монтажа:

• Снижение объёма земляных работ и укладки: одна траншея вместо нескольких.
• Упрощение трассировки и координации при пересечениях с инженерными сетями.
• Единая теплоизоляция снижает суммарные теплопотери по сравнению с раздельными прокладками.
• Упрощение монтажа коллектора и узлов: централизованный доступ к всем контурам в месте постройки колодца или теплового пункта.

Ограничения и эксплуатационные нюансы:

• Сложность ремонта одной трубы внутри пятитрубной оболочки выше, чем у одиночных линий; требуется доступный монтажный колодец или секционирование трассы.
• Необходимость точно рассчитывать тепловые деформации и компенсаторы из‑за плотной компоновки труб.
• Требования к квалификации монтажных бригад и специальным фитингам увеличивают начальные затраты.

Перед выбором конфигурации учитывайте размерный состав контуров, требования к их обслуживанию и доступность монтажных колодцев для последующего ремонта.

Конструкция и материалы Flexalen 1000+

Flexalen 1000+ представляет собой модульную предизолированную систему. Конструктивно она состоит из несущих труб (внутренние), слоя теплоизоляции из криолитической/пеноуретановой массы и наружной оболочки из полиэтилена. Трубный пакет фиксируется пластиковыми или композитными разделителями (спейсерами) для сохранения геометрии и обеспечения равномерной заливки изоляции.

Ключевые компоненты и их функции:

Технические особенности монтажа и эксплуатации, связанные с материалами:

• Монолитная заливка PUR обеспечивает минимизацию мостиков холода, но требует контроля качества при изготовлении заводских секций.
• Внутренние трубы из PE-X чувствительны к локальному механическому повреждению при неаккуратной раскопке — при проектировании учитывают защитные гильзы и глубины заложения.
• Наружная оболочка HDPE допускает сварные соединения при монтаже и обеспечивает длительный срок службы в агрессивных грунтах при соблюдении технологических требований.

Уточняйте у поставщика реальные паспортные значения теплопроводности изоляции и пределы рабочего давления выбранной модификации Flexalen 1000+, чтобы проект соответствовал требованиям нагрузки и климатическому району.

Материалы труб и их свойства

Несущие трубы системы Флексален изготавливаются из сшитого полиэтилена (PE-X) с внутренней гладкой поверхностью. Главное практическое значение материала — сочетание коррозионной устойчивости и гибкости при сохранении допустимых рабочих температур и давлений. Типичные характеристики, на которые ориентируются при проектировании и выборе:

• Рабочая температура: до 95—110 °C в зависимости от марки PE-X и условий эксплуатации.
• Класс давления: типичные варианты PN10 и PN16; для узлов с повышенным гидравлическим давлением применяют более высокие классы или армированные исполнения.
• Химическая стойкость: устойчивость к агрессивным средам, которые встречаются в тепловых сетях (отсутствие коррозии и биопоражения по сравнению с металлическими трубами).
• Гидравлика: гладкая внутренняя поверхность уменьшает шероховатость и потери напора, что важно для расчёта диаметров и насосных режимов.
• Тепловое линейное расширение: выше, чем у стали; при трассировке требуется учитывать компенсационные мероприятия (юбки, изгибы, компенсаторы).
• Срок службы: проектный срок эксплуатации под нагрузкой обычно оценивают в десятки лет при соблюдении технологических требований (правильная стыковка, эксплуатационный режим, защита от механических повреждений).

Практические рекомендации: выбирать марку PE-X и класс давления исходя из максимальной рабочей температуры и пиковых давлений в сети; для участков с повышенным риском механических нагрузок рассматривать варианты с армированием или увеличенной толщиной стенки. При проектировании указывать допуски на температурную деформацию и проверять совместимость материалов фитингов и уплотнений с выбранным типом PE-X.

Изоляция и внешняя оболочка: задачи и характеристики

Изоляционный слой в системе Флексален выполняет три базовые задачи: уменьшение теплопотерь, защита несущих труб от влаги и механических воздействий, обеспечение расчетной несущей способности при засыпке. Компоненты и их характеристики:

• Пенополиуретан (PUR) или близкие по свойствам закрытоячеистые пеноматериалы — стандартный утеплитель. Теплопроводность в зависимости от плотности и возраста материала составляет примерно 0,022—0,035 Вт/(м·К).
• Низкое водопоглощение и замедленная деградация структуры — критично для сохранения теплотехнических свойств в долгосрочной перспективе.
• Внешняя оболочка — полиэтилен высокой плотности (HDPE/PE100) или аналогичный материал. Она обеспечивает механическую защиту, сопротивление абразии и химическую стойкость в агрессивных грунтах и при прокладке в траншее.
• Требуемая прочность оболочки и толщина изоляции подбираются с учётом нагрузки на поверхность (проезд техники), глубины заложения и климатических условий (глубина промерзания грунта).

Выбор толщины изоляции определяется расчётом тепловых потерь и экономическим обоснованием: увеличение толщины снижает потери, но увеличивает цену и наружный диаметр трубы.

Практические замечания: для участков с агрессивными грунтами или высоким уровнем грунтовых вод дополнительно применяют барьерные слои и антикоррозионные покрытия. При прокладке по трассам с проездами техники требуется оболочка с повышенной механической прочностью; для бесканальной прокладки — проверять совместимость оболочки с методами протяжки и местными нормативами.

Модели Flexalen 1000+: сравнение вариантов и конфигураций

Линейка Flexalen 1000+ включает несколько конфигураций пятитрубных блоков, различающихся компоновкой несущих труб, толщиной изоляции, классом давления и габаритами наружной оболочки. В практическом выборе важны три параметра: гидравлические потребности (диаметры и пропускная способность), условия прокладки (глубина, нагрузка, агрессивность грунта) и требования к тепловым потерям.

Сравнительный выбор между конфигурациями зависит от компромисса между стоимостью и эксплуатационными требованиями. Увеличение толщины изоляции и усиление оболочки повышают стоимость и наружный диаметр, что влияет на объем земляных работ и способы монтажа. Модульные опции и встроенные каналы добавляют функциональности, но требуют детальной проверки совместимости с системой управления и приборными интерфейсами.

Перед утверждением модели необходимо сверить гидравлические параметры несущих труб (внутренний диаметр, шероховатость), теплотехнический расчёт потерь и требования к механической защите по проекту трассы. Флексален предоставляет конфигурации, адаптируемые под разные задачи, но окончательный выбор должен базироваться на расчётах и условиях конкретного проекта.

Отличия моделей по гидравлическим параметрам

При выборе конкретной модели пятитрубной системы Флексален основное внимание следует уделить трём взаимосвязанным характеристикам: номинальному внутреннему диаметру несущих труб, допустимой скорости теплоносителя и величине гидравлических потерь на участке. Различия между моделями обычно выражаются в комбинации этих параметров и определяют применимость системы к конкретной нагрузке.

• Номинальный диаметр и полезная площадь сечения. Увеличение диаметра снижает скорость при том же расходе и уменьшает потери давления (при прочих равных). Для расчёта необходимого диаметра используйте расчёт расхода по тепловой нагрузке: ṁ = P/(c·ΔT), затем V = ṁ/ρ / S.
• Допустимая скорость. Практические пределы для тепловых сетей — ориентиры 0,5—1,5 м/с: выбор внутри этого диапазона зависит от риска эрозии, кавитации, гидроударов и уровня шумов. Модель с более крупным диаметром предпочтительна при пиковых расходах, модель с меньшим диаметром — при низких постоянных нагрузках (лучше теплосъем при соответствующей изоляции).
• Гидравлические потери. Для оперативной оценки используйте формулу Дарси—Вейсбаха: Δp = λ·(L/D)·(ρ·V2/2). Коэффициент трения λ зависит от режима течения и шероховатости внутренней поверхности труб; у полимерных труб λ обычно ниже, чем у стальных, но значение всё равно варьируется по моделям и диаметрам.

Практическая последовательность подбора модели:

1. Определите проектную тепловую нагрузку и желаемый перепад температуры ΔT.
2. Переведите нагрузку в объёмный расход и выберите диаметр, при котором средняя скорость попадёт в допустимый диапазон.
3. Оцените потери давления на проектной дистанции; при необходимости подберите следующую по размеру модель или измените трассировку/количество насосных ступеней.

Дополнительно учитывайте конструктивные отличия: толщина стенки несущей трубы (влияет на жёсткость и рабочее давление), наличие внутреннего покрытия или поверхностной обработки (влияет на шероховатость) и компоновку пяти труб в составном сечении (возможность перекрёстных гидравлических взаимодействий при термических деформациях).

Комплектация и дополнительные опции

Поставка пятитрубной системы обычно включает базовый набор и ряд опций, которые влияют на монтаж, эксплуатацию и стоимость. Стандартная комплектация чаще всего состоит из:

• префабрикованной пятитрубной линии с термоизоляцией и внешней оболочкой;
• фабричных отводов, муфт и переходов (по согласованным диаметрам и углам);
• заглушек и концевых фитингов с испытательными ниппелями;
• маркировки, трассовых меток и монтажных хомутов/скоб;
• паспортов, протоколов заводских гидроиспытаний и сертификатов материалов.

Опции и дополнительные элементы, которые полезно предусматривать в коммерческом предложении:

• предварительная сборка участков (спулы или короткие заводские блоки) для снижения объёма сварочных работ на трассе;
• датчики температуры и встроенные контакты для контроля целостности изоляции и утечек;
• усиленная внешняя оболочка (армирование) для условий с повышенными механическими нагрузками;
• дополнительная теплоизоляция или защитный слой от УФ/химического воздействия;
• комплекты для стыковки (электросварные/электрофузионные фитинги), монтажные шаблоны, инструменты;
• унифицированные колодцы/адаптеры для прохода через ограждения и переходов под дорогами.

Перед оформлением заказа требуйте пакет поставки с перечнем позиций, длинами заводских участков и перечнем запасных деталей. Это уменьшит задержки на стройплощадке и снизит риск несоответствия при монтаже.

Технические характеристики и нормативы

При оформлении проектной документации и приёмке партии важно фиксировать конкретные технические параметры и проверять их по документам производителя. К ключевым характеристикам относятся:

Документы, которые следует требовать при поставке или включать в тендерную спецификацию:

паспорт изделия, сертификаты соответствия и происхождения материалов, протоколы заводских гидростатических испытаний, отчёты о контроле характеристик изоляции (λ и плотность), инструкции по монтажу и гарантийные условия.

В проекте также важно придерживаться общих правил и норм, применимых к теплотрассам: требования по тепловой изоляции для снижения потерь, правила испытаний и приёмки магистралей, а также правила по пожарной безопасности и охране труда при монтажных работах. При отсутствии указаний в проекте дополнительно запрашивайте у производителя сведения о долговременной прочности под давлением (HDPE: MRS) и протоколы циклических испытаний, если трасса подвержена частым температурным колебаниям.

Сертификация и документы соответствия

Для поставки и монтажа пятитрубной системы Флексален требуются пакет документов, подтверждающий соответствие показателей конструкции и материалов техническим требованиям проекта и нормативам. В стандартный комплект входят:

• сертификат/декларация соответствия (EAC или национальные документы) с указанием диапазона рабочих давлений и температур;
• паспорта на изделия и протоколы заводских испытаний (гидравлическое испытание, испытание на тепловое старение и диффузию кислорода для труб ПЭ/PE-X);
• технические условия (ТУ) или спецификация производителя с размерными рядами, толщинами изоляции и теплопроводностью (λ) для расчётов потерь;
• сертификат системы менеджмента качества (ISO 9001) и, при наличии, экологические/пожарные заключения;
• инструкции по монтажу и эксплуатации, гарантийные обязательства и регистрационные номера партий (для трассировки).

При приёме материалов проверяйте соответствие параметров в документах проектным значениям: рабочее давление, максимальная температура среды, заявленная λ изоляции, внутренний диаметр трубы и производителя. Просите протоколы испытаний для конкретной партии и сверяйте даты действия сертификатов.

Проектирование теплотрассы на основе пятитрубной системы

Проектирование начинается с исходных данных: тепловая нагрузка по узлам, исходные и возвратные температуры, длины линий, условия прокладки и требования к резервированию. Порядок работ включает последовательные этапы и контрольные документы:

1. Сбор исходных данных и выбор схемы разводки (трассировка пятитрубной системы с учётом назначения каждой трубы — подача/возврат/резерв/контрольные каналы).
2. Теплотехнические расчёты потерь и предварительный подбор диаметров с учётом заводских значений внутреннего диаметра и теплофизических характеристик Флексален.
3. Гидравлические расчёты: определение расходов, скоростей и потерь давления, подбор насосного оборудования и арматуры.
4. Определение конструктивных элементов трассы: глубины заложения, типы и толщины изоляции, требования к механической защите, изгиба радиусов и компенсирующим устройствам.
5. Разработка рабочих чертежей, ведомостей материалов и монтажных карт с указанием стыковочных узлов и фитингов Флексален.
6. Согласование проектной документации с эксплуатационными службами, органами надзора и владельцами инфраструктуры (переходы, пересечения коммуникаций).

В проект вносят перечень контрольных расчётов и испытаний: тепловые потери по веткам, гидравлический баланс, расчёт температурных деформаций и схема контрольных точек для испытаний герметичности. При использовании готовых заводских участков Флексален следует учитывать параметры гибкости и минимальные радиусы изгиба, указанные в паспорте, и отражать их в монтажных картах.

Алгоритм расчёта тепловых потерь и диаметров

Алгоритм расчёта формализован и используется итеративно:

1. Задать граничные параметры: температура теплоносителя на подаче и на возврате, температура грунта/окружающей среды, длина участка.
2. Вычислить линейную теплопотерю q’ (Вт/м) по слою изоляции, используя заявленную теплопроводность λ из паспорта: q’ = 2π·λ·(T_pipe — T_ambient)/ln(r_o/r_i). Для точного расчёта добавляют тепловое сопротивление стенки трубы и контактные условия с грунтом.
3. Определить суммарную потерю Q = q’·L для участка и требуемый тепловой расход на объект.
4. Вычислить массовый расход m = Q/(c_p·ΔT) (c_p ≈ 4180 Дж/(кг·К)), где ΔT — допустимое падение температуры теплоносителя по участку.
5. Подобрать диаметр по условию скорости: v = m/(ρ·A) = 4m/(π·ρ·D^2). Рекомендуемые диапазоны скоростей для систем на базе полиэтиленовых труб — 0,5—2,0 м/с; при подборе ориентируйтесь на эксплуатационные требования и допустимую турбулентность.
6. Оценить потери давления по формуле Дарси-Вейсбаха: Δp = f·(L/D)·(ρ·v^2/2). Значение коэффициента трения f получают через зависимость от числа Рейнольдса и шероховатости внутренней поверхности производителя.
7. При необходимости итеративно скорректировать диаметр, стремясь к балансу между энергетическими потерями (насос) и стоимости трубопровода.
8. Проверить устойчивость температурной схемы: падение температуры по сети, тепловые компенсации, расчёт компенсации удлинений.

Для точности используйте профильные программы гидравлического и теплотехнического расчёта и заводские данные Флексален (внутренний диаметр, шероховатость, λ изоляции, минимальный радиус изгиба). В проектной документации фиксируйте исходные допущения и привязку расчётов к паспортным значениям материалов.

Особенности трассировки и монтажных зазоров

При проектировании трассы для пятитрубной системы важно оптимизировать расположение линий так, чтобы обеспечить доступ для монтажа, контроля и ремонта, минимизировать тепловые взаимодействия между трубопроводами и исключить механическое воздействие на изоляцию. Основные практические требования:

• Параллельные участки: расстояние между осями соседних трубопроводов обычно принимают в пределах 100—300 мм в зависимости от наружного диаметра и способа обслуживания; меньшие зазоры уменьшают доступ для ремонта, большие — увеличивают объём земляных работ.
• Горизонтальные и вертикальные отводы: соблюдать радиусы сгиба не менее 6—12 наружных диаметра несущих трубок (точное значение — по документации производителя), чтобы избежать пластической деформации и повреждения изоляционного слоя.
• Расстояние до других коммуникаций: минимально 300—500 мм по горизонтали, при необходимости — использовать защитные разделители или кожухи; соблюдение расстояний снижает риск теплового и механического воздействия.
• Монтажные проёмы и колодцы: размещать через каждые 50—200 м в зависимости от длины участка и требований к гидравлическому испытанию; в них обеспечивают свободный проход для замены секций и установки запорной арматуры.

Перед окончательной трассировкой подтвердите все габариты и зазоры в проектной документации и региональных нормативах; указанные диапазоны служат ориентиром и требуют проектной валидации.

Монтаж и стыковка: технологии и практические рекомендации

Монтаж пятитрубной системы включает подготовку секций, укладку, выполнение стыков и восстановление изоляции. Технологическая последовательность влияет на качество и скорость работ; ниже — проверенная по практическим задачам инструкция и ключевые рекомендации.

1. Подготовка материалов и места работ: проверка комплектности, целостности внешней оболочки и маркировки, очистка трассы от острых предметов, подготовка площадок для раскатки бухт и подъёма заводских секций.
2. Размотка и предварительная раскладка: раскатывать бухты с учётом минимального радиуса изгиба; собирать секции на ровной поверхности, проверять отсутствие заусенцев и вмятин.
3. Установка опор и анкеров: заранее закладывать опоры, компенсаторы и опорные плиты в местах, где требуется фиксация или передача усилий при температурной деформации; анкеры размещают в местах изменения направления и на закреплённых участках.
4. Выполнение стыков и восстановление изоляции: после механической или тепловой стыковки несущих труб обязательна герметизация и восстановление теплоизоляции и внешней оболочки (см. раздел о методах стыковки).
5. Обратная засыпка и защита внешней оболочки: применять фракционированный материал без острых фракций, уплотнять слоями; в местах пересечения с тяжёлыми нагрузками предусматривать защитные пластины или трубы-оболочки.
6. Испытания: гидростатическое и вакуумное испытания по проектным параметрам; фиксировать протоколы и устранять дефекты до засыпки.

Практические рекомендации:

• Работы выполнять в секциях, длина которых обеспечивает удобный доступ и соответствует возможностям подъёмной техники; длинные непрерывные участки уменьшают число стыков, но осложняют укладку.
• Избегать поворотов и изгибов, требующих локальной деформации изоляции; при необходимости использовать заводские фитинги или монтажные цилиндры для сохранения целостности.
• Контролировать температуру и влажность при восстановлении термоусаживаемых покрытий; несоблюдение технологического режима приводит к нарушению герметичности.
• Документировать все стыки: фото, параметры сварки/слияния, результаты испытаний — это ускоряет последующий сервис и разбор гарантийных случаев.

При стыковке соблюдать инструкции производителя по инструменту и режимам нагрева; использование неподходящего оборудования увеличивает риск дефектов и выхода из строя изоляции.

Методы стыковки и типы фитингов

Выбор метода стыковки определяется материалом несущих труб, доступом на площадке и эксплуатационными требованиями. Для Флексален и аналогичных систем применяются следующие способы:

Обязательные моменты при стыковке:

• восстановление тепловой изоляции и внешней оболочки заводским или сертифицированным методами (термоусадочные манжеты, ленты, шайбы);
• маркировка стыков и внесение данных в исполнительную документацию;
• проверка герметичности после монтажа каждого стыка, проведение повторного контроля после изоляционных работ.

Выбор фитинга и метода должен учитывать рабочее давление, температуру теплоносителя и требования к разборности узла; при сомнениях — ориентироваться на рекомендации производителя и проектную документацию.

Контроль качества монтажа и испытания на герметичность

Контроль качества монтажа пятитрубной системы включает документированную проверку материалов, корректности сборки и последующее испытание на герметичность. Основные этапы и требования:

• Приёмка материалов: сверка маркировки, размеров и сертификатов; проверка целостности изоляционной оболочки и труб перед монтажом.
• Контроль укладки: соблюдение проектных уклонов, зазоров между трубами, шагов опор и температурных зазоров; фиксирование шагов креплений и точек компенсации деформаций.
• Контроль стыковок: проверка параметров сварки/электросварки/механических фитингов по протоколам производителя (температура, время выдержки, давление при испытании соединения и т.д.).
• Двухэтапные испытания: гидростатическое испытание до засыпки траншеи и повторное испытание после укладки изоляции/засыпки при необходимости.

Рекомендации по гидравлическим испытаниям:

• Предпочтителен гидравлический метод для полимерных труб. Испытательное давление обычно задают как 1,25—1,5 от рабочего давления сети; конкретное значение и длительность определяются проектной документацией и нормативами.
• Время выдержки при установленном давлении — не менее 1 часа с записью падения давления; допустимое падение фиксируется в протоколе (типично 0,1—0,2 бар, если иное не указано проектом).
• Пневматические испытания применяют ограниченно и только при строгом соблюдении мер безопасности; для полимерных магистралей гидропроба безопаснее.

Все измерения проводить калиброванными приборами; результаты фиксировать в исполнительной документации с подписями ответственных монтажника и инженера контроля качества.

Преимущества и ограничения пятитрубной системы

Пятитрубная конструкция объединяет несколько рабочих контуров в одной общей оболочке, что даёт специфические преимущества и накладывает обязательные ограничения:

• Преимущества:
  • Компактность трассы: общий диаметр и единая теплоизоляция уменьшают объём земляных работ по сравнению с прокладкой отдельных трубопроводов.
  • Упрощение трассировки и защиты: одна общая оболочка облегчает защиту от механических повреждений, трассировку в сложной городской среде и прокладку по узким коридорам.
  • Возможность объединить несколько схем (основной и резервный контур, подача и возврат, сервисные линии) без отдельной траншеи, что экономит материалы и сроки монтажа.
  • Унификация комплектующих и ускорение монтажа при использовании заводских сборок и заводской изоляции.
• Ограничения:
  • Стоимость: комплексная конструкция и специальные фитинги увеличивают первоначальные затраты по сравнению с простыми решениями.
  • Сложность локального ремонта: обнаружение и изоляция повреждённого контура внутри оболочки требует дополнительных операций и времени, иногда частичной раскопки оболочки.
  • Требования к квалификации монтажников и применяемому оборудованию: неверная стыковка или нарушение порядка укладки может привести к влиянию одного контура на другие (тепловое взаимодействие, механические напряжения).
  • Ограниченная гибкость при реконфигурации сети: добавление нового контура или изменение схемы на уже засыпанной магистрали требует демонтажа части оболочки или сложных переходных узлов.

Выбор пятитрубной системы оправдан при проектировании сложной многоконтурной магистрали с жёсткими требованиями по займанию коридора и при наличии экономического расчёта, учитывающего удельные затраты на монтаж, эксплуатацию и возможный ремонт.

Сравнение с двух- и трёхтрубными решениями

Выбор между вариантами определяется задачами проекта: двухтрубная схема предпочтительна при простоте и минимальных капитальных расходах; трёхтрубная — при необходимости байпаса или смешанных режимов; пятитрубная — при ограниченном коридоре и требовании объединить несколько контуров в одной защищённой системе, при условии учёта дополнительных затрат на монтаж и обслуживание.

Эксплуатация, техническое обслуживание и ремонт

Эксплуатация пятитрубной теплотрассы Флексален предполагает системный подход: мониторинг гидравлических и температурных параметров, регламентные осмотры оболочки и опор, своевременное устранение дефектов изоляции и фитингов. При организации техобслуживания следует разделить задачи на ежедневный мониторинг, периодическую инспекцию и капитальные работы с заранее установленными интервалами и критериями допустимого состояния.

• Ежедневные задачи: контроль давления, температуры на подающем и обратном контурах, проверка показаний насосного оборудования и автоматизации; оперативная регистрация отклонений.
• Ежемесячные работы: визуальная проверка наружной оболочки на следы механического повреждения, подтеков, конденсата; проверка состояния опор и анкерных точек; очистка и смазка обслуживаемых узлов.
• Раз в год: тепловизионная съёмка трасс для выявления локальных потерь и скрытых протечек; испытание на прочность и герметичность участков после ремонта; сверка схем и маркировки.
• Раз в 3—5 лет (в зависимости от условий эксплуатации): комплексная проверка изоляции, заблаговременная замена изношенных фитингов и уплотнений, ревизия контрольных колодцев и вентилей.

Ключевые элементы регламента обслуживания:

• журнал измерений и дефектов с привязкой к километражу и узлам;
• пакет типовых запасных частей: ремонтные гильзы, уплотнения для фланцев и компрессионных соединений, заглушки, комплектные ремонтные фитинги;
• процедуры аварийного реагирования с определением зон отключения и последовательности операций;
• инструменты и средства неразрушающего контроля: акустическая система поиска утечек, тепловизор, приборы для измерения влагосодержания изоляции.

Регулярная тепловизионная съёмка и контроль влагосодержания изоляции позволяют выявлять скрытые дефекты до возникновения полноценных протечек и значительных потерь тепла.

Типичные неисправности и способы восстановления

Чаще всего на практике встречаются механические повреждения наружной оболочки, проникновение влаги в пенополиизо- ляцию, локальные утечки в местах стыков и дефекты фитингов. Реже — деформации трассы из-за усадки грунта или ошибочной засыпки.

1. Механическое повреждение оболочки (трещины, пробоины): устранение включает очистку места, осмотр изоляционного слоя, герметизацию оболочки с использованием ремонтных лент или термоусадочных муфт. При повреждении изоляции необходимо вскрытие и восстановление пенополиуретанового слоя с последующим восстановлением наружной оболочки.
2. Влага в изоляции: локализуется тепловизионно и приборно (измерение сопротивления). Варианты восстановления — локальная раскопка и замена повреждённого участка, установка ремонтной гильзы с очисткой и сушкой поля изоляции, восстановление заполнения пеной. После работ обязательна гидростатическая проверка.
3. Протечки в стыках и фитингах: применяют замену уплотнений, монтаж компрессионных ремонтных фитингов или замещение проблемного участка цельной секцией с заводским соединением. Для минимизации простоя используют секционные заглушки и временные обходы.
4. Осадка трассы и деформации: корректируют геометрию трассы путем подсыпки и переразметки опор; при значительных смещениях выполняют полную замену затронутого участка с восстановлением анкерной схемы.

После любого ремонта необходимо выполнить: гидростатическое испытание участка, тепловизионную проверку на предмет утечек тепла и документировать работы с указанием причин неисправности и принятых мер. Для ускорения восстановления полезно иметь на площадке готовые ремонтные комплекты и материалы для реставрации оболочки и изоляции.

Экономика: стоимость владения, окупаемость и варианты закупки

Оценка экономической эффективности пятитрубной теплотрассы строится на учёте инвестиций в систему (CAPEX), эксплуатационных расходов (OPEX) и потерь тепла. Основной подход — расчёт полной стоимости владения (LCC) на период эксплуатации с учётом дисконтирования.

Простая формула LCC на метр в год:

LCC = (CAPEX / срок службы) + OPEX + среднегодовые расходы на ремонты + стоимость дополнительных потерь тепла

Пример иллюстративного расчёта (условные величины): CAPEX 10 000 руб./м, срок службы 30 лет → амортизация ≈ 333 руб./м·год. Если OPEX = 200 руб./м·год, а среднегодовые ремонты 50 руб./м·год, то LCC ≈ 583 руб./м·год плюс стоимость теплопотерь.

Варианты закупки и критерии выбора:

• покупка «под ключ» у производителя — удобство логистики и гарантийная поддержка, обычно выше цена за метр, но меньше рисков при монтаже;
• поставки по рамочным контрактам — выгодно для крупных проектов, снижает цену и обеспечивает сроки поставки;
• локальный подрядчик + материалы от производителя — экономия на логистике, важна проверка компетенций монтажной организации.

Для объективного сравнения коммерческих предложений рекомендуется рассчитывать LCC для нескольких сценариев сроков службы и частоты ремонтов, а не опираться только на цену за метр. Включайте в предложение условие приёмных испытаний на объекте и перечень обязательных документов для ввода в эксплуатацию.

Как выбрать поставщика и на что обращать внимание в коммерческих предложениях

Оценка поставщика должна опираться на проверяемые факторы, а не на рекламные формулировки. Основные критерии и конкретные вопросы для коммерческого предложения:

• Потребуйте прейскурант с разбиением стоимости по позициям: материалы, монтажные комплекты, доставка, пусконаладка.
• Запрашивайте референсы по схожим объектам и проверяйте фактическую реализацию (акты выполненных работ, фото).
• Оценивайте риски поставки: штрафные санкции за срывы сроков и условия возврата бракованной партии.

Экологичность и энергоэффективность пятитрубных теплотрасс

Пятитрубная конструкция влияет на энергоэффективность через компактность трассы и возможность гибкого распределения среднего и обратного потоков. Для оценки экологии и эффективности нужно рассматривать три уровня: эксплуатационные теплопотери, потребление электроэнергии на перекачку и ресурс/вторичную утилизацию материалов.

• Эксплуатационные теплопотери: предизолированные сборные секции уменьшают радиационные и конвективные потери по сравнению с одиночными трубами без внешней оболочки. Эффект определяется теплопроводностью изоляции и её толщиной; при проектировании учитывают табличные теплопотери на метр для заданной температуры носителя.
• Энергия перекачки: оптимальная гидравлика (корректно подобранные диаметры и минимальное число местных сопротивлений) снижает затраты на насосное оборудование и, как следствие, сопутствующее потребление электроэнергии.
• Материалы и утилизация: полимерные трубы (PEX, PERT) обладают низкой коррозионной склонностью и длительным сроком службы, но требуют схем утилизации. Оценка жизненного цикла должна учитывать энергию производства, возможность ремонта и демонтажа с последующей переработкой.

Сравнение моделей Флексален 1000+ с альтернативами на рынке

Сравнение следует строить по конкретным характеристикам, которые влияют на эксплуатацию и стоимость владения: конструкция, тепловые потери, монтаж, долговечность и сопутствующие расходы.

• При выборе между вариантами ориентируйтесь на готовность поставщика предоставить сертифицированные результаты испытаний и доказанную практику по схожим объектам.
• Если проект требует специфической гидравлики (множественные контуры, балансировка), преимуществом будут заводские многотрубные секции с подготовленными контрольными выводами.
• Для объектов с высоким риском коррозии или агрессивных грунтов предпочтительнее полимерные внутренние трубы в составе сборных систем.

Критерии выбора между Flexalen и аналогами

• Гидравлические параметры: сравнивайте допустимую скорость потока, гидравлическое сопротивление и допустимые тепловые нагрузки при заданном перепаде температур.
• Тепловые потери и характеристики изоляции: важны плотность и теплопроводность изоляционного слоя, а также герметичность внешней оболочки в условиях почвенной коррозии и влаги.
• Материал и конструкция труб: устойчивость к механическим нагрузкам, к гидроударам, долговечность внутренней трубы и адгезия между слоями в многослойных конструкциях.
• Технология стыковки и комплектность: наличие заводских отводов, тройников и готовых коллекторных узлов сокращает монтажное время и снижает риски брака на участке.
• Сертификация, гарантия и сервисная поддержка: наличие документов соответствия, длительность гарантии и сеть сервисных центров влияют на риск эксплуатации.
• Экономика владения: сравнивайте цену метра, стоимость монтажа (включая подготовку траншеи и испытания), а также прогнозируемые расходы на эксплуатацию и ремонт.

Кейсы применения: типовые проекты и практические результаты

Типовые направления применения пятитрубной системы Flexalen: магистральные связи внутри района, ответвления к многоквартирным домам, промышленные подводки с несколькими контурами и реконструкция существующих трасс. Ниже — сводка практических результатов по разным сценариям.

• Жилые районы (кластеры многоквартирных домов): применение фасонных сборок и заводских отводов уменьшает время монтажных работ на 20—40% по сравнению с укладкой отдельной изолированной трубной сборки; тепловые потери снижаются за счёт целостной внешней оболочки.
• Реконструкция сети: пятитрубные модули позволяют объединить несколько контуров в одном канале, что сокращает потребность в дополнительной траншее и упрощает трассировку; при правильной подготовке стыков риска протечек не выше, чем у традиционных решений.
• Промышленные подводки: где требуется несколько рабочих сред или резервирование, пятитрубная конструкция уменьшает количество отдельных трасс и снижает сложность обслуживания.

В практических проектах ключевыми факторами успеха были точные гидравлические расчёты на этапе проектирования, использование заводских комплектующих и строгий контроль герметичности при приёмке.

Пример проектного решения для жилого района

Исходные данные: 8 зданий, 100 квартир, суммарная пиковая нагрузка ~200 кВт; принимаем ΔT = 30 °C. Расчёт расхода: m = Q /(cp·ΔT) ≈ 200000 / (4200·30) ≈ 1,59 кг/с (~5,7 м3/ч).

1. Выбор диаметра: при целевой скорости ~1 м/с потребуется гидравлический диаметр порядка 45 мм, поэтому выбирается ближайший типоразмер магистральной трубы, обеспечивающий скорость 0,8—1,2 м/с.
2. Конфигурация: пятитрубный блок с двумя парами «подача/обратка» для разделения потоков по веткам и одной дополнительной трубой под обратный резервный контур или теплоноситель обслуживания узлов.
3. Изоляция и глубина прокладки: толщина изоляции 60—80 мм для снижения линейных потерь; глубина траншеи 0,8—1,2 м в зависимости от местных условий и требований по механической защите.
4. Монтаж и контроль: применять заводские фитинги, проводить опрессовку на 1,5—2,0 рабочего давления и тепловую циклировку перед вводом в эксплуатацию; вести протоколы испытаний.
5. Эксплуатационные указания: предусмотреть контролируемые точки доступа для измерений температуры и давления, секционирование для быстрого отключения участков при ремонте.

Такой подход обеспечивает сопоставимые с одиночными трассами теплопотери при сокращении объёма работ и снижении риска ошибок монтажа при условии соблюдения требований по стыковке и испытаниям.

Рекомендации по выбору модели и конфигурации для вашего проекта

При выборе модели пятитрубной системы Флексален следует руководствоваться набором конкретных параметров проекта, а не общими соображениями. Ниже — практический алгоритм и критерии, которые позволяют получить рабочую конфигурацию с минимальными рисками ошибок в проекте и монтаже.

1. Соберите исходные данные: суммарная тепловая нагрузка (кВт), расчетные температуры подачи и обратки (°C), требуемый перепад температур ΔT, расчетная длина трассы (м), допустимая скорость теплоносителя (м/с), требуемое рабочее давление и наличие дополнительных линий (рециркуляция, ГВС, резервный контур). Уточните требования по глубине заложения и механической защите трубы.
2. Расчёт расхода теплоносителя и выбор диаметра носителя. Для промежуточной оценки используйте формулу для объёмного расхода в м3/ч:
   V (м3/ч) ≈ 0,86 · Q (кВт) / ΔT (°C).
   Далее определите диаметр по допустимой скорости (рекомендуемо 0,8—1,5 м/с для магистралей). Пример: при Q=1000 кВт и ΔT=30 °C V≈28,7 м3/ч, что при скорости ~1 м/с соответствует внутреннему диаметру порядка 100 мм (DN100). Для точного подбора используйте гидравлические таблицы производителя или расчет с учётом шероховатости и потерь трения.
3. Определите конфигурацию труб в пятижильной сборке. Пятитрубная сборка оправдана, если требуется совмещённая подача нескольких контуров (например, отопление + ГВС + рециркуляция или резервный канал) в одной траншее с общим теплоизоляционным слоем. Выберите компоновку жил в соответствии с гидравлическими диаметрами и необходимыми коммутациями на узлах ввода.
4. Подберите теплоизоляция и внешнюю оболочку. Толщина изоляции определяется допустимыми теплопотерями, температурой и глубиной прокладки. Для длинных магистралей и высоких температур выбирайте более плотные пенополиизоциануроновые (PIR) или пенополиуретановые (PUR) профили, согласованные с паспортом Флексален по допустимым температурам и длительной тепловой деформации.
5. Уточните рабочие и монтажные опции: наличие предизолированных ответвлений, заводских фасонных элементов, интегрированных теплоэлектрокабелей/троса для поиска линии, возможности поставки в бухтах или секциях, требования к торцевой изоляции на вводе в подпиточные узлы. Для сложных узлов рекомендуются заводские отводы и сборки на базе Флексален, чтобы снизить количество полевых стыков.
6. Проведите экономико-техническую сверку. Сравните стоимость комплектов, стоимость монтажа (траншеи, сварка/стыковка, испытания) и эксплуатационные потери. Пятитрубная сборка сокращает количество параллельных траншей и отдельных прокладок труб, но увеличивает стоимость самой секции и требования по фитингам.
7. Проверьте соответствие нормативам и документации Флексален. Перед окончательным выбором запросите у производителя технический паспорт на выбранную модель, гидравлические таблицы, допускаемые параметры рабочего давления и температуры, а также рекомендации по монтажу и испытаниям.

Проверяйте технические параметры каждого конкретного варианта в паспорте Флексален: допустимые температуры, рабочее давление и рекомендации по испытаниям могут отличаться между моделями.

Часто задаваемые вопросы (FAQ) по пятитрубной системе, теплотрасса и Флексален

• Для каких задач уместна пятитрубная система?
  Когда требуется объединить в одной трассе несколько рабочих контуров — например, магистраль подачи и обратки для отопления, отдельный контур ГВС, контур рециркуляции и резерв — пятитрубная сборка экономит место в траншее и упрощает вводы. Для одиночных простых магистралей экономичнее двух- или трёхтрубные решения.
• Какие предельные рабочие параметры у систем Флексален?
  Точные цифры зависят от конкретной модели и указаны в паспорте изделия. Для ориентировки: большинство современных предизолированных труб на базе полиэтилена/сшитого полиэтилена рассчитаны на температуры до примерно 90—110 °C и рабочие давления до порядка 6—10 бар; для более высоких параметров требуется согласование с производителем и выбор специальных материалов.
• Какой метод стыковки предпочтителен для пятитрубных сборок?
  Рекомендуются заводские стыки и фасонные элементы там, где это возможно. В полевых условиях применяются аксиальные фитинги, электросварные или пресс-фитинги в зависимости от материала несущих труб. Для снижения числа полевых соединений полезна поставка секциями нужной длины.
• Как контролировать герметичность и поиск утечек в пятитрубной теплотрассе?
  Проводятся гидравлические испытания на проектное/повышенное давление в соответствии с нормативами, используются методы акустического контроля и трассирующие кабели вдоль секции. Наличие отдельного контрольно-пропускного контура упрощает локализацию неисправности.
• Какова нормативная долговечность систем Флексален?
  Срок службы зависит от условий эксплуатации, качества монтажа и грунтовых воздействий; гарантийные и нормативные сроки указаны в документации производителя. Регулярное техническое обслуживание и своевременные испытания продлевают ресурс системы.
• Нужны ли специальные требования к траншее и механической защите?
  Да. Для предизолированных пятитрубных сборок важны правильная подготовка основания (утрамбованный щебень или песок), соблюдение глубины заложения и защитных слоёв, использование тепловых компенсаторов на длинных прямых участках и защита от точечных нагрузок. Детали указываются в монтажных инструкциях Флексален.
• Можно ли интегрировать пятитрубные секции в существующую сеть?
  Да, при условии гидравлической совместимости (температуры, давления, диаметр). Требуется проектное согласование узлов примыкания и, возможно, переоборудование вводов/узлов учёта.

Заключение и практические выводы: когда выбирать пятитрубную систему

Пятитрубная система Флексален оправдана при наличии нескольких постоянных рабочих контуров, когда важно сократить количество траншей и централизовать вводы в здания или распределительные узлы. Она удобна для:

• совместной прокладки отопления и ГВС с рециркуляцией;
• обеспечения резервного или сервисного канала без дополнительной траншеи;
• проекты с ограниченной шириной коридора прокладки (дороги, плотная городская застройка).

Нецелесообразна при малых нагрузках и коротких линиях, где капитальные затраты на пятитрубную сборку не окупаются сокращением работ по земляным работам. Перед окончательным решением нужно обязательно:

1. провести точный гидравлический расчёт (расход, скорости, потери);
2. сверить рабочие параметры с техническим паспортом выбранной модели Флексален;
3. оценить экономику владения, учитывая монтаж, теплопотери и сервисное обслуживание.

В практическом выборе отдавайте приоритет соответствию модели эксплуатационным требованиям проекта и наличию заводских решений для узлов примыкания — это снижает число полевых операций, уменьшает риск ошибок при стыковке и сокращает сроки ввода в эксплуатацию.
