Двухтрубная теплотрасса Флексален: технические характеристики и область применения Flexalen

Двухтрубная теплотрасса Флексален представляет собой предизолированную систему для подачи и возврата теплоносителя в распределительных и районных сетях, объединяющую пластичные трубопроводы и непрерывный слой теплоизоляции в едином пакете.

Двухтрубная теплотрасса Флексален: технические характеристики и область применения Flexalen

Технические параметры системы определяют её применимость в сетях централизованного теплоснабжения и внутренних распределительных магистралях. Типичные рабочие характеристики: рабочая температура теплоносителя в диапазоне до 95 °C при длительной эксплуатации и до 110 °C кратковременно; расчетное рабочее давление обычно PN 6, PN 10 или PN 16 в зависимости от модификации и области применения. Теплопроводность изоляции варьируется в пределах 0,024—0,035 Вт/(м·К), что обеспечивает низкие линейные теплопотери и позволяет уменьшить диаметр внешней оболочки по сравнению с неутепленными трассами.

Области применения: районные и внутриквартальные теплотрассы, подводы к котельным и ТЭЦ, потребительские подводки к многоквартирным и коммерческим зданиям, технологические циклы на промышленных площадках. Преимущества в монтаже: возможность заводской сборки секций (катушек и блоков), минимизация сварных/фасонных соединений в грунте, совместимость с методами бестраншейной прокладки (гнб) при соблюдении требований к механической защите.

Ограничения и нюансы: система рассчитана на работу с водными теплоносителями или антифризами, совместимыми с материалами труб; при повышенных температурах и агрессивных химических средах требуется проверка совместимости и подбор специальных модификаций. При прокладке в агрессивных грунтах или в районах с высоким внешним механическим воздействием необходима дополнительная защита внешней оболочки и соблюдение проектных уклонов для дренажа.

Конструкция и материалы двухтрубной системы Flexalen

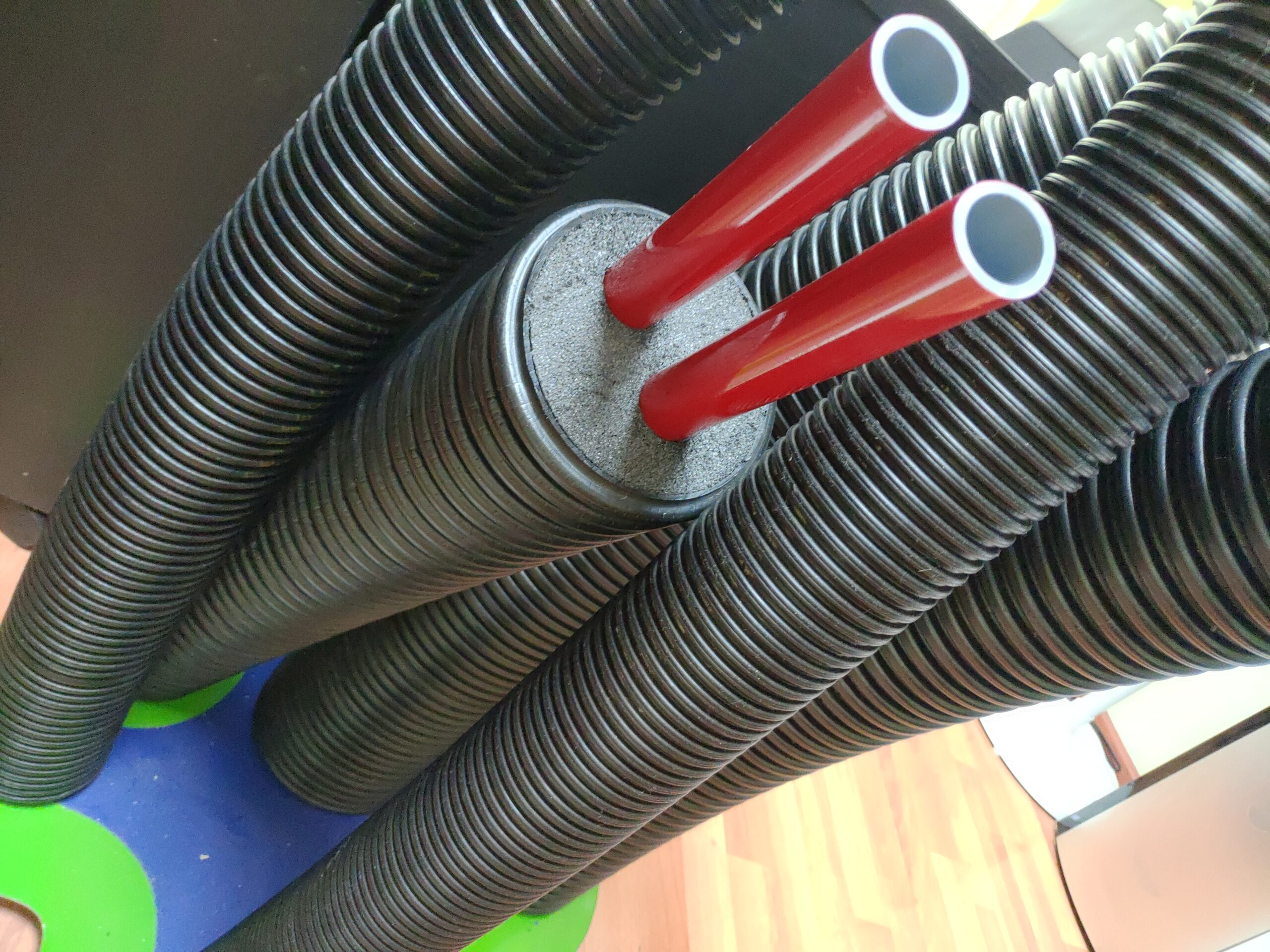

Конструктивно система состоит из двух несущих труб (подающая и обратная), слоя теплоизоляции и защитной внешней оболочки. Типовая схема слоёв обеспечивает сочетание гидравлической стойкости, теплоизоляции и механической защиты при минимальном числе полевых операций при монтаже.

Производство предусматривает непрерывную заливку изоляции с последующим нанесением внешней оболочки, что обеспечивает плотное сцепление слоёв и минимальные мостики холода. Внешняя оболочка может быть дополнена встроенным трассирующим проводом и метками для геолокации при эксплуатации. Для стыков и переходов используются заводские фасонные элементы и защитные манжеты, что снижает погрешности при полевом монтаже.

Трубные материалы: PEX, полибутен и их свойства

PEX и полибутен (PB) — основные материалы несущих труб в предизолированных системах. Оба обладают устойчивостью к коррозии, эластичностью и возможностью гибкой прокладки без большого числа фитингов. Отличия влияют на выбор в проекте и эксплуатационные характеристики.

• PEX: высокотемпературная стойкость при длительной работе до 95 °C, хорошая механическая прочность и сопротивление ползучести. Существует несколько технологий поперечной сшивки (PEX-A, PEX-B, PEX-C); PEX-A обеспечивает большую упругость и лучшую ремонтопригодность при холодной формовке. Требует проверки типа фитингов и методов соединения.
• Полибутен (PB): более высокая гибкость и меньшая восприимчивость к усталостным трещинам при циклических температурах, удобен при плотной укладке и радиусах изгиба. Обладает низким коэффициентом температурного расширения по сравнению с некоторыми типами PEX.

Критерии выбора между PEX и PB: рабочая температура и частота циклов, требуемый радиус изгиба, доступность сертифицированных фитингов, требования по совместимости с теплоносителем и ожидаемая долговечность при конкретных эксплуатационных режимах. В длинных трассах следует учитывать линейное температурное удлинение и предусмотреть компенсаторы или петли для его компенсации.

Изоляция и защитная оболочка: характеристики и влияние на теплопотери

Для двухтрубной предизолированной теплотрассы Flexalen применяются жесткий вспененный теплоизоляционный слой и внешняя защитная оболочка. Основные параметры, определяющие теплопотери и эксплуатационные характеристики системы: теплопроводность утеплителя (λ), толщина утеплителя, герметичность и механическая целостность наружной оболочки, наличие кислородного барьера и качество стыковочной герметизации.

• Материал утеплителя: как правило используется жесткий пенополиуретан (PUR/PIR) с плотностью и структурой, обеспечивающей низкую теплопроводность и минимальное водопоглощение. Типичные значения теплопроводности λ для ПУР: 0,020—0,028 Вт/(м·К) в зависимости от плотности и условий эксплуатации.
• Толщина утеплителя: выбор зависит от температуры теплоносителя, глубины заложения и требований к тепловым потерям. Типичные толщины для распределительных линий: 20—80 мм; для магистральных участков — 80—120 мм. Увеличение толщины на 10 мм сокращает потери тепла пропорционально относительному увеличению теплового сопротивления.
• Наружная оболочка: полиэтилен высокой плотности (HDPE) или сополимеры с устойчивостью к механическим нагрузкам, УФ‑излучению и агрессивным средам. Оболочка обеспечивает защиту от проникновения влаги и механических повреждений, а также облегчает транспортировку и монтаж.
• Кислородный барьер: встроенный слой (фольга, EVOH или иной диффузионный барьер) предотвращает проникновение кислорода внутрь теплоносителя. Это снижает риск коррозии стальных элементов сети и повышает долговечность металлических узлов (насосы, теплообменники).

Практическое влияние на теплопотери и эксплуатацию:

• Тепловые потери. Расчетные потери зависят от λ утеплителя, его толщины и диаметров труб. При прочих равных уменьшение λ на 0,005 Вт/(м·К) и увеличение толщины утеплителя на 20 мм дает заметное снижение удельных потерь по длине (порядка 10—30 % в зависимости от геометрии).
• Влагоизоляция. Проникновение влаги в утеплитель резко повышает его теплопроводность и приводит к локальному увеличению теплопотерь и ускоренному старению. Качество сварки/клеевых швов наружной оболочки и контроль герметичности стыков критичны.
• Механическая защита. В районах с интенсивной механической нагрузкой (переезды техники, каменистые грунты) рекомендуются усиленные оболочки или дополнительные защитные трубы/кассеты. Коррозионно-активные грунты требуют оценки химстойкости оболочки.
• Монтажные стыки. Стыковая зона — наиболее уязвимая часть по потерям и влагопроникновению. Требуется заводская или специализированная полевой установка специальных манжет,热садочных гильз и контроль качества герметизации на 100 %.

Практическое правило: при проектировании учитывать совместимость толщины утеплителя с допустимыми потерями по тепловому балансу и конструктивными ограничениями трассы; при монтаже контролировать целостность оболочки и герметичность каждого стыка.

Рабочие параметры, долговечность и нормативы для теплотрассы Флексален

Рабочие параметры системы зависят от конструкции носителей теплоносителя и комплектующих, но для типичных двухтрубных предизолированных линий Flexalen ориентиры таковы:

• Температурный диапазон эксплуатации: расчетная рабочая температура до 95 °C при постоянной эксплуатации; кратковременные подъемы температуры допускаются до 110 °C в зависимости от материалов несущих труб и уплотнений. При проектировании учитывать снижение механических свойств изоляции и уплотнений при повышенных температурах.
• Давление: типовые номинальные давления для несущих труб в системах распределения — PN 6, PN 10; для магистралей возможны исполнения до PN 16 и выше. Конкретное исполнение выбирается по гидравлическим расчетам и по нормативным требованиям к рабочему давлению.
• Долговечность: расчетный срок службы без капитального вмешательства — 30—50 лет при соблюдении проектных условий, корректном монтаже и контроле герметичности. Основные факторы сокращения срока службы: механические повреждения оболочки, длительное увлажнение изоляции, повышение рабочей температуры и циклические тепловые нагрузки.

Нормативная база и требования к качеству:

• Европейские стандарты на предизолированные трубы для теплосетей (например, EN 253) используются как ориентир при технической приемке и испытаниях. Для конкретных компонентов и материалов применяются стандарты на полиэтилен, полиуретан и композиты.
• При проектировании и монтаже необходимо руководствоваться действующими национальными строительными нормами и сводами правил по тепловым сетям (СНиП/СП), нормативами по защите окружающей среды и требованиям к транспортировке теплоносителя по давлению и температуре.
• Контроль качества включает гидростатические испытания на герметичность, проверку резистивности и целостности оболочки, измерение теплопроводности и плотности утеплителя, а также тесты на кислородопроницаемость при необходимости.

Ограничения и допуски при эксплуатации:

• Допускается эксплуатация в коррозионно-активных грунтах только при подтвержденной химической стойкости наружной оболочки или при использовании дополнительных защитных мер.
• При необходимости повышения давления или температуры в существующей трассе требуется пересмотреть тип несущих труб, уплотнений и систему стыков, а также провести переоценку тепловых потерь и деформаций.
• Регламент технического обслуживания должен включать периодические визуальные осмотры оболочки, контроль мест стыков и ревизию давления в системе, а также плановые измерения тепловых потерь на контрольных участках.

Типоразмеры, модификации и маркировка Flexalen

Линейка типоразмеров и модификаций Flexalen охватывает варианты для распределительных и магистральных участков: различают по наружному диаметру оболочки, диаметрам несущих (рабочих) труб, толщине утеплителя и наличию дополнительных опций (кислородный барьер, усиленная оболочка, флекс‑муфты и т.д.).

Система маркировки включает информацию о типе изделия, наружном диаметре оболочки, типе утеплителя, диаметре несущей трубы и дополнительных опциях. Маркировка наносится на наружную оболочку и в паспорт изделия, обязательные элементы маркировки:

• наименование или код серии (например, обозначение семейства Flexalen);
• наружный диаметр оболочки (мм);
• диаметр(ы) несущих труб (мм);
• тип и толщина утеплителя; наличие кислородного барьера;
• номинальное рабочее давление и допустимая температура;
• серийный номер партии и дата изготовления.

Практическая рекомендация: при приемке материалов сверять маркировку на оболочке с паспортом и техническим заданием, обращать внимание на соответствие заявленного диаметра утеплителя и наличия кислородного барьера.

FV-R125A2\/25-SNX: технические характеристики и область применения

Типичная конструкция FV-R125A2\/25-SNX — двухтрубная предизолированная линия с двумя рабочими трубами из PEX‑B или полибутена номинальным внешним диаметром ~25 мм, пенополиуретановой изоляцией и полиэтиленовой защитной оболочкой диаметром 125 мм. Основные практические параметры для проектирования:

• условный диаметр рабочих труб: 25 мм (наружный Ø ≈ 31—32 мм);
• изоляция: жесткий ППУ, теплопроводность λ ≈ 0,025—0,035 Вт/(м·К) (типичное значение 0,027 Вт/(м·К));
• защитная оболочка: полиэтилен, наружный Ø корпуса 125 мм;
• рабочие параметры: расчетное давление до 10—16 бар, рабочая температура до ≈110 °C (подтверждать по заводской спецификации);
• минимальный радиус изгиба и способы монтажа — по инструкции производителя.

Область применения: магистрали и вводы к котельным и квартальным тепловым пунктам с умеренной пропускной способностью, участки с требуемым малым запасом по диаметру и удобной механической защитой трассы. Выбор данной модификации оправдан при необходимости сочетать умеренную гидравлическую мощность и компактную оболочку в траншее.

FV-R125A2\/32-SNX: отличия от других модификаций и примеры применения

FV-R125A2\/32-SNX отличается увеличенным рабочим диаметром внутренних труб (32 мм), что даёт большую пропускную способность и меньшую скорость теплоносителя при той же нагрузке. Конкретные отличия и последствия для проекта:

• увеличение гидравлической пропускной способности и снижение потерь давления по длине;
• небольшое изменение толщины изоляции при том же внешнем корпусе — теплопотери на погонный метр меняются малозаметно, но суммарная передача тепла увеличивается за счёт большего расхода;
• более предпочтительна для магистралей с большими тепловыми нагрузками, длинных вводов и случаев, когда важна минимизация скоростей и кавитационных эффектов в насосах.

Примеры применения: магистральные участки поселковых или квартальных сетей с потреблением выше 100—200 кВт, вводы к крупным котельным агрегатам, трассы, где при прочих равных требуется уменьшить перепад давления и число насосных ступеней.

Теплотехнические расчеты: потери, тепловое сопротивление и трассирование

Для расчёта тепловых потерь предизолированной двухтрубной трассы используют линейный коэффициент потерь q’ (Вт/м). Практический порядок расчёта:

1. Определить геометрию: наружный радиус рабочей трубы r1 и наружный радиус изоляции r2 (в м). Для пары труб ориентируются на радиусы отдельных труб внутри общей оболочки и на размещение труб внутри корпуса.
2. Вычислить тепловое сопротивление цилиндрической оболочки изоляции: Rth = ln(r2/r1)/(2πλ), где λ — теплопроводность изоляции (Вт/(м·К)). Линейная потеря q’ = (Tсредн — Tокр)/Rth, где Tсредн — средняя температура теплоносителя и Tокр — температура окружающей среды (почва, воздух в траншее).
3. Учесть влияние корпуса и взаимодействие двух труб: близкое расположение труб внутри одной оболочки снижает суммарную потерю по сравнению с суммой отдельных труб; корректировать по табличным коэффициентам производителя (обычно снижение 5—15 % в зависимости от расстояния между трубами).
4. Включить поправки: уплотнение обратной засыпки, влажность грунта, глубина заложения и группировка трасс — все влияют на эффективную температуру окружающей среды и коэффициенты теплоотдачи со стороны грунта.

Пример численного расчёта (иллюстративно): внутренний наружный Ø трубы 32 мм (r1=0,016 м), внешний радиус корпуса r2=0,0625 м (Ø 125 мм), λ=0,027 Вт/(м·К), Tсредн—Tокр=75 К. Тогда ln(r2/r1)=1,362; Rth=1,362/(2π·0,027)=8,02 К·м/Вт; q’≈75/8,02≈9,35 Вт/м для одной трубы. Для пары в одной оболочке суммарная погонная потеря обычно на 5—15 % меньше суммарной по двум изолированным трубам.

Расчёт влияния на температуру на выходе: полная потеря на участке L — Qloss = q’·L. Изменение температуры теплоносителя вдоль трассы ΔT = Qloss/(ṁ·cp), где ṁ — массовый расход (кг/с), cp≈4180 Дж/(кг·К). Пример: L=500 м, q’ для пары ≈16 Вт/м (оценочно) → Qloss=8 кВт; при ṁ=0,4 кг/с ΔT≈8 000/(0,4·4180)≈4,8 К.

Практические рекомендации:

• • использовать заводские таблицы q’ для конкретной модификации — они учитывают расположение труб и конструкцию корпуса;
  • при групповой прокладке или близком размещении нескольких трасс применять коэффициенты коррекции теплопотерь;
  • при выборе диаметра руководствоваться не только гидравликой, но и итоговыми тепловыми потерями и допустимым перепадом температуры по трассе;
  • проверять расчёт с учётом сезонных изменений температуры грунта и возможных локальных тепловых аномалий.

Проектирование и монтаж двухтрубных систем Flexalen

Проектирование и монтаж предизолированной теплотрассы Flexalen включает этапы от подготовки трассы до ввода в эксплуатацию. Ключевые требования и порядок работ:

• • 1. Проектирование трассы: собрать исходные данные (нагрузка, расчетные температуры и давления, длины, грунтовые условия, точки подключения). Определить типоразмер и модификацию Flexalen с учётом гидравлических и теплотехнических требований.
    2. Планирование укладки: определить глубину траншеи (обычно 0,8—1,5 м в зависимости от климатических и регламентных требований), схему засыпки и тип уплотнения, места сборки муфт и компенсаторов.
    3. Подготовка основания: песчаная подсыпка без камней, слой 100—200 мм; избегать прямого контакта оболочки с острыми элементами или корнями.
    4. Монтаж по секциям: распаковка бухт/секций на подготовленные площадки, соблюдение минимального радиуса сгиба (ориентировочно 6—15·D наружного корпуса — уточнять по инструкции), установка направляющих и временных подпорок при холодной погоде.
    5. Соединения и герметизация: выполнение стыков по заводской технологии — механические соединители, электрофузионные фитинги или сварные соединения рабочих труб после снятия изоляции; восстановление изоляции и защитной оболочки по узлу стыка с применением восстановительных муфт и герметиков производителя.
    6. Проверки и испытания: гидравлическое испытание на испытательное давление (обычно ≥1,5·рабочего, но по проекту/нормативу), контроль герметичности оболочки, визуальный контроль всех муфт и мест восстановления оболочки.
    7. Засыпка траншеи и уплотнение: слой засыпки без крупных фракций, послойная уплотнённая обратная засыпка; не допускать точечных нагрузок на оболочку.
    8. Комиссия и ввод в эксплуатацию: продувка и промывка, заполнение и удаление воздуха, контроль гидравлических и тепловых параметров, оформление исполнительной документации.

Рекомендация: все соединения и ремонтные узлы выполнять в соответствии с монтажной инструкцией Flexalen и с использованием сертифицированных комплектующих; проверку рабочего давления проводить до обратной засыпки.

Особенности и ограничения монтажа:

• • в холодных условиях соблюдать правила согрева и минимального радиуса при укладке;
  • при пересечении дорог и инженерных коммуникаций предусматривать дополнительную механическую защиту и анкеровку стыков;
  • для длинных прямых участков проектировать температурные компенсаторы или изгибающие участки с учётом термических удлинений;
  • в местах ввода в здания и на гидранты применять предусмотренные заводом‑изготовителем решения по герметизации и теплоизоляции.

Гидравлические расчёты и балансировка сети

При проектировании гидравлики двухтрубной теплотрассы Flexalen рассчитывают требуемый массовый расход по тепловой мощности: Q (кВт) = m (кг/с) · cп (кДж/кг·K) · ΔT (K). Для практических расчётов принимают cп ≈ 4,2 кДж/кг·K и плотность ≈1000 кг/м³, отсюда расход объёма V̇ = Q / (ρ·cп·ΔT). Полученный расход используется для подбора внутреннего диаметра несущих труб и оценки скоростей потока.

Потери напора определяют по уравнению Дарси—Вейсбаха: Δp = λ·(L/D)·(ρ·v²/2), где λ — коэффициент сопротивления (зависит от относительной шероховатости и числа Рейнольдса). Для коротких участков и фитингов добавляют местные потери через сумму коэффициентов ξ. Практические ориентиры: целевая средняя скорость для магистральных участков 0,6—1,5 м/с, предельная скорость до 2 м/с; рекомендуемая потеря напора 5—20 Па/м в зависимости от схемы и экономичности насоса.

Балансировка выполняется в два этапа: предварительная — подбор сечений и гидроаппаратуры по расчету; исполнительная — настройка на площадке. Для балансировки применяют регулирующие клапаны на узлах ввода в районах и автоматические балансировочные клапаны на ответвлениях. Эффективная последовательность работ:

• привести гидравлическую модель сети (ручной расчет или ПО) и получить плановые расходы по ветвям;
• подобрать насосное оборудование с учётом запаса по мощности и допуска к кавитации;
• установить дифференциальные регуляторы давления на магистралях при длинных кольцах;
• смонтировать автоматические ограничители расхода/балансировочные клапаны для самобалансировки при изменении режимов.

При наладке рекомендуются метрологические замеры: расходомеры на ключевых участках, контроль температурной уставки и перепадов давления. Учитывайте влияние вязкости теплоносителя при низких температурах и возможное образование воздушных пробок: предусматривать воздухоотводчики и продувочные линии на высоких точках.

Типовые схемы укладки и стыковки элементов Flexalen

Частые схемы укладки для двухтрубной системы Flexalen:

• параллельная укладка «подача/обратка» в одном траншее — минимальная ширина трассы, удобна для прямых магистралей;
• кольцевая (шлейфовая) схема — повышенная надежность при отрезании участка и удобство по балансировке; используется в городских магистралях;
• разветвлённая (дерево) — экономична при индивидуальной подаче к группам потребителей, требует тщательной балансировки;
• захороненные фабричные секции с предизолированными отводами и встроенными фасонными частями — сокращают объем сварочных работ на объекте.

Стыковка элементов Flexalen обычно выполняется комплектными решениями: заводские фасонные части, механические муфты и сварные переходы. Практические правила:

• использовать заводские заводские отводы и тройники, чтобы минимизировать количество полевых сварок;
• при переходе на стальные или футерованные участки применять сертифицированные переходные муфты и компенсаторы напряжений;
• обеспечить непрерывность теплоизоляции и герметичность защитной оболочки: стыки изолировать лентой и жесткой муфтой оболочки, устанавливать контрольную арматуру;
• для соединений несущих труб применять сварку/спайку по материалу несущего слоя или механические фитинги, рекомендованные производителем; после стыковки проводить гидростатические испытания.

Важный момент: качество стыков и герметичность изоляции определяют долговечность и теплотехнические показатели трассы. На объектах предусматривают контрольные точки для доступа к фитингам.

Области применения: где эффективна двухтрубная теплотрасса Флексален

Двухтрубная теплотрасса Flexalen применима в ситуациях, где требуются предизолированные магистрали с невысокой монтажной трудоёмкостью и минимальными эксплуатационными затратами. Типичные области:

• городские магистрали распределения тепла между котельными и районами с централизованным теплоснабжением;
• промышленные площадки и технологические контуры, где требуется защита несущей трубы от коррозии и быстрый монтаж;
• комплексы многоэтажной застройки и котельные в составе жилых кварталов, где важна компактность трасс и возможность заводской комплектации отводами и вводами;
• ремонт и реновация существующих сетей — замена стальных магистралей на предизолированные секции для снижения теплопотерь и обслуживания;
• временные подключения и объекты с ограниченным временем монтажа — модульные секции Flexalen сокращают сроки.

Ограничения по применению связаны с температурно‑давленными режимами конкретной модификации и требованиями к механической защите при прокладке в сложных грунтах. Для участков с высокой механической нагрузкой или агрессивной средой выбирают дополнительные защитные оболочки и крепления.

Преимущества Flexalen по сравнению с традиционными материалами

Сравнивая предизолированную двухтрубную систему Flexalen со стальными наземными или подземными трубопроводами, можно выделить конкретные практические преимущества:

• снижение теплопотерь за счёт заводской изоляции и герметичной оболочки — уменьшает эксплуатационную нагрузку на источники тепла;
• коррозионная устойчивость несущих полимерных труб и отсутствие необходимости в антикоррозионной защите по всей длине трассы;
• меньший объём полевых сварочных работ и высокая доля заводской комплектации — сокращение сроков монтажа и вероятность ошибок на объекте;
• гибкость и лёгкость секций по сравнению со сталью — упрощают транспортировку и укладку в траншею, уменьшают потребность в крупных подъёмных механизмах;
• ниже суммарные затраты жизненного цикла при учёте потерь тепла, расходов на коррозионную защиту и обслуживания.

При этом следует учитывать ограничения: требуется квалифицированный монтажник для сварки/стыковки по методике производителя, возможные пределы по давлению и температуре теплоносителя, а также особенности ремонта предизолированных участков — при повреждении изоляции восстановление сложнее, чем локальный ремонт открытой стальной трубы.

Эксплуатация, техническое обслуживание и ремонт теплотрассы Флексален

Регулярное техническое обслуживание обеспечивает стабильную работу двухтрубной теплотрассы Флексален и продлевает срок службы изоляции и оболочки. Основные мероприятия с частотой и методикой:

• Ежемесячный визуальный осмотр трасс и тепловой изоляции: проверка целостности защитной оболочки, отсутствия механических повреждений и видимых протечек.
• Ежегодная эксплуатационная проверка: контроль давления и температуры в сети, проверка компенсаторов деформаций, состояние опор и креплений, фрикционного сопряжения с конструкциями.
• Термоинспекция (тепловизор) — 1 раз в 1—3 года, в зависимости от критичности объекта: выявление локальных дефектов изоляции и повышения тепловых потерь до видимой стадии.
• Пневмо- или гидростатические испытания: при вводе в эксплуатацию и после капитального ремонта; периодические испытания по проекту или нормативам заказчика.
• Профилактическая промывка и удаление шлама из сетей — по результатам гидравлического контроля и качества теплоносителя; промывка снижает коррозионную активность и риск локального перегрева трубной стенки.

Алгоритм действий при обнаружении дефекта:

1. Локализация и ограничение повреждения: перевод участка в ремонтную схему, сброс давления.
2. Дренаж и подготовка к работам: осушение, очистка от загрязнений, обезжиривание зон реза.
3. Замена поврежденного участка с использованием заводских или рекомендованных Флексален фитингов и муфт; при ремонте соблюдается последовательность восстановительной изоляции и герметизации оболочки.
4. Давление- и тепловая проверка после ремонта, документирование и ввод участка в эксплуатацию.

Ограничения и нюансы: ремонт на участках с полиэтиленовой оболочкой требует соблюдения правил по тепловой обработке материалов (исключать открытый огонь), применять только совместимые компаунды и материалы для восстановления изоляции, а также руководствоваться инструкциями производителя по механическим соединениям. В сложных случаях привлекать сертифицированные бригады и использовать оригинальные комплектующие Флексален.

Экономическая оценка: инвестиции, окупаемость и срок службы

Оценка экономической эффективности двухтрубной теплотрассы Флексален строится на сравнении капитальных затрат, эксплуатационных расходов и экономии на теплопотерях. Стандартный набор показателей для расчёта:

• CAPEX: стоимость материалов (труба с изоляцией и оболочкой), монтаж, земляные работы, фитинги и гидравлические испытания.
• OPEX: ежегодное обслуживание, ремонтные расходы, потери тепла (энергия), потери давления и связанные с ними расходы на перекачку.
• Энергетическая экономия: уменьшение теплопотерь по сравнению с альтернативой (например, негерметичной или менее изолированной трассой).
• Срок службы: ориентировочно 30—50 лет при соблюдении требований эксплуатации; при расчётах применяется ожидаемый срок службы для амортизации капитальных вложений.

Методика расчёта простой окупаемости (пример):

Для полноценной оценки рекомендуется строить дисконтированный денежный поток (NPV), учитывать сезонность потребления, прогноз изменения цен на энергоносители и вероятность ремонтов. Варианты снижения CAPEX и сокращения OPEX: оптимизация трассировки для снижения длины сети, использование заводских сборок и модульных решений, контроль качества монтажа для уменьшения аварийности.

Комплектующие, фитинги и дополнительные элементы для двухтрубных систем

Набор комплектующих для двухтрубной теплотрассы Флексален включает элементы для монтажа, герметизации, соединения и перехода к другим материалам. Основные позиции и их функциональные особенности:

• Муфты и соединительные фитинги: заводские пресc- и сварные муфты для внутренней трубной системы (PEX/PE-RT) и переходные фитинги для стыка с металлическими трубами.
• Тройники и ответвления: готовые заводские ответвления с сохранением теплоизоляции и оболочки для упрощения монтажа и минимизации теплопотерь.
• Краны, затворы и запорная арматура: установки в коллекторах и узлах ввода — требования по давлению и температуре соответствуют рабочим параметрам системы.
• Компенсаторы и демпферы осевых/поперечных перемещений: применяются для снижения напряжений в оболочке и трубах при температурном расширении.
• Анкеры, опоры и ограничители смещения: фиксируют трубопровод в заданных местах, предотвращают нежелательные перемещения и концентрирование нагрузок.
• Заводская изоляция и ремонтные наборы: ленты, штукатурки и термоусадочные элементы для восстановления полиэтиленовой оболочки и тепловой изоляции после ремонта.

Требования к подбору и установке:

1. Использовать только сертифицированные и совместимые с материалом труб комплектующие; несоответствующие материалы могут привести к локальным термическим мостам и ускоренному старению.
2. При переходе на металлические элементы применять переходные фитинги, исключающие электрохимическую коррозию; предусмотреть гальваническую развязку при необходимости.
3. Хранение и монтаж комплектующих в соответствии с инструкциями производителя: избегать механических повреждений оболочки, не допускать попадания грязи и воды в утеплитель при монтаже.

Для сложных узлов (коллекторы, телескопические компенсаторы, вводы в здания) рекомендуется использовать заводские сборки или согласованные с Флексален решения, что сокращает время монтажа и снижает риск ошибок при входном контроле качества.

Сертификация, нормативы безопасности и экологичность Flexalen

Поставки двухтрубных теплотрасс Flexalen обычно сопровождаются перечнем документов и сертификатов, подтверждающих соответствие продукции отраслевым требованиям. В контексте проектирования и монтажа важно иметь подтверждения по трём направлениям: конструкционная пригодность для тепловых сетей, система менеджмента производителя и требования по охране труда/экологии.

Для поставок в РФ и странах СНГ дополнительно предъявляют требования национальных нормативов (ГОСТ, СНиП, региональные правила по прокладке тепловых сетей). Приёмка материалов на объекте должна базироваться на паспортных данных и протоколах испытаний давления и плотности изоляции.

Обязательные документы при поставке: паспорт изделия, протоколы гидравлических испытаний, декларация/сертификат соответствия, инструкция по монтажу и эксплуатации.

Экологичность оценивается по двум практическим показателям: энергоэффективность системы (снижение теплопотерь в сравнении с неутеплёнными решениями) и воздействие материалов на утилизацию. Полиолефиновые трубы и полиуретановая изоляция дают преимущество в эффективности, но требуют планирования утилизации и соблюдения правил по обращению с отходами производства и монтажа.

Типовые проекты и практические кейсы использования двухтрубной теплотрассы Флексален

Ниже приведены типовые сценарии применения Flexalen с краткой характеристикой преимуществ и ограничений в каждом случае.

• Межквартальная разводка для жилых микрорайонов: протяжённость от сотен метров до нескольких километров, преимущество — уменьшение теплопотерь и сокращение времени монтажа по сравнению со стальными трубами; ограничение — необходимость предварительных теплотехнических расчётов и учёт термических удлинений при укладке.
• Подвод к котельной или ТЭЦ: короткие магистрали высокой мощности, где критичны пропускная способность и устойчивость к температурным циклам; применение Flexalen целесообразно при необходимости быстрой реконструкции без горячей сварки на месте.
• Промышленные участки и технологические теплоцепочки: там, где требуется химическая стойкость полиолефинов и гибкость трассы; ограничение — проверка совместимости рабочей среды с материалами оболочки и изоляции.
• Реконструкция и санация существующих тепловых сетей: замена корродированных стальных магистралей на предизолированные трубопроводы с минимальным простоем объекта; часто применяется при методах безтраншейной прокладки.

Практический кейс (схематично): замена 1,2 км магистрали в городской застройке. Результат — сокращение времени монтажа на 30—40% за счёт поставки секций заводской длины, снижение теплопотерь по паспорту производителя и исключение сварных стыков на трассе. Важные условия успеха: корректный выбор диаметров и изоляции, соблюдение условий хранения и монтажных инструкций.

Рекомендации по выбору, поставке и сервису при покупке двухтрубной теплотрассы Flexalen

При подготовке к закупке и монтажу ориентируйтесь на практический чек‑лист, который минимизирует риски несоответствия проекта и фактического исполнения:

• Точный расчёт тепловой нагрузки и подбор диаметров труб и толщины изоляции на основе проектных температур и скорости потока.
• Запрос сертификатов и протоколов испытаний по пунктам: механические испытания, гидравлические испытания, теплотехнические характеристики, сертификаты системы менеджмента производителя.
• Проверка условий поставки: длины поставляемых секций, необходимость стыковки на объекте, методы соединений (муфты, фитинги, сварка), упаковка и маркировка.
• Логистика и хранение: защита от ультрафиолета, соблюдение температурных ограничений при складировании, плоскостное хранение для избежания деформаций.
• Монтаж и приёмка: наличие обученной бригады, инструмента для монтажа фитингов, протоколов промежуточных и финальных испытаний давления и теплоизолирующих швов.
• Гарантии и сервис: четко прописанная гарантия на материалы и работы, условия реагирования на аварии, наличие сервисных комплектов и запасных фитингов у поставщика.
• План технического обслуживания: регламентные проверки изоляции и герметичности, периодическая балансировка сети, инструкции по локальному ремонту повреждений изоляции и трубы.

При заключении контракта укажите требования к документации: паспорт партии, протоколы испытаний, монтажные инструкции, гарантийные условия и план послегарантийного сервиса.

Ключевой практический совет — согласовать с поставщиком формат приемосдаточных испытаний и процедуру поставки (по секциям, бухтам или в готовых трассовых блоках). Это уменьшит вероятность несоответствий при монтаже и ускорит ввод системы в эксплуатацию.
