Теплотрасса Флексален: обзор конструкции и преимущества теплотрасс с трубой в изоляции

Теплотрасса Флексален представляет собой систему предизолированных трубопроводов для транспортировки теплового носителя с минимальными тепловыми потерями и упрощённым монтажом. В основе решения — заводская сборка труб в теплоизоляции и наружном защитном кожухе, что снижает трудоёмкость укладки и обеспечивает предсказуемые эксплуатационные характеристики.

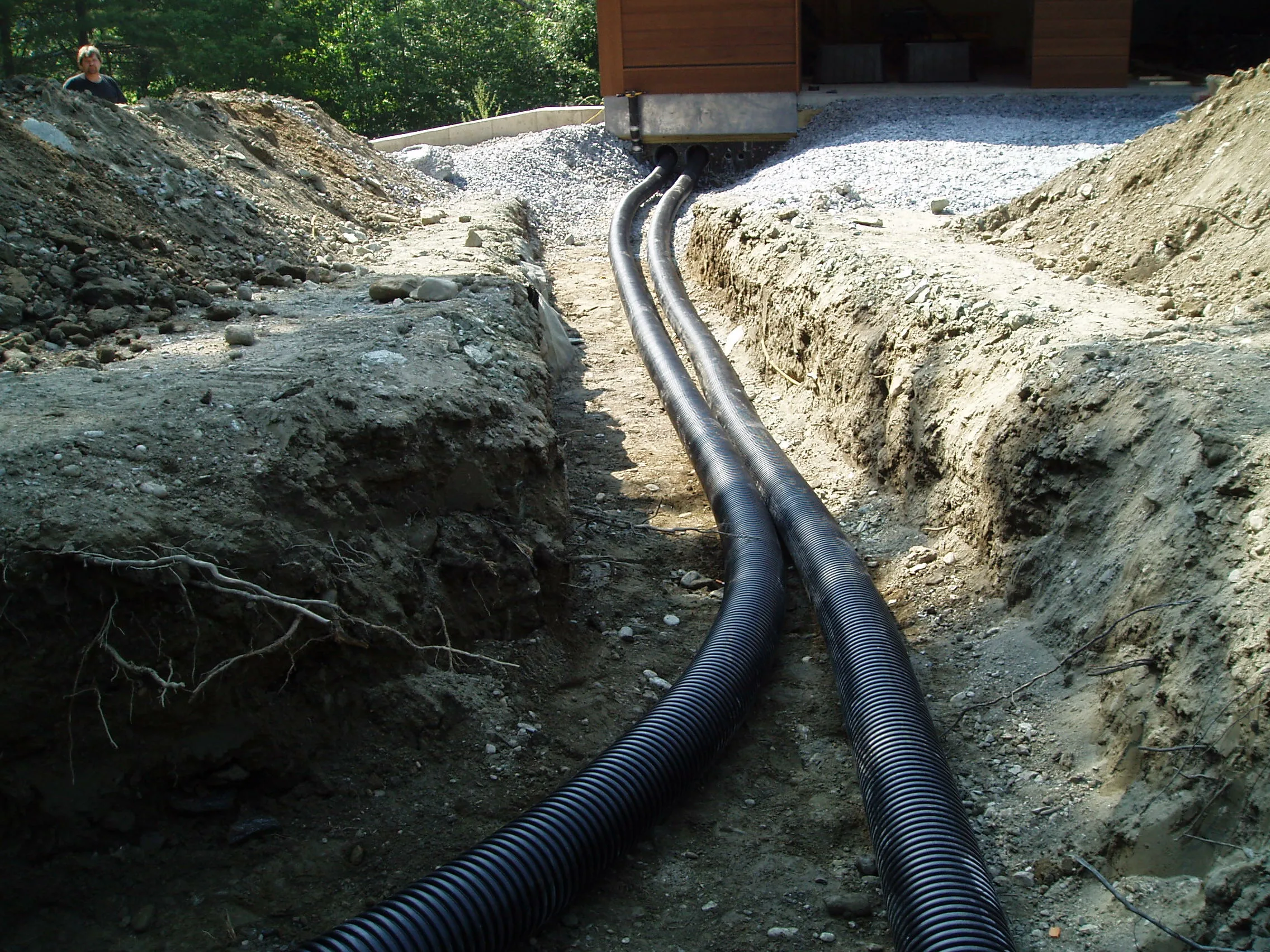

Теплотрасса Флексален

Система предназначена для магистральной и распределительной сети теплоснабжения, теплоснабжения отдельных объектов и промышленных участков. Конструкция обеспечивает одновременное решение трёх задач: транспорт теплового носителя, термоизоляция и механическая защита. Основные эксплуатационные параметры, на которые ориентируются при выборе системы: рабочая температура носителя, рабочее давление, длина пролётов и условия прокладки (подземная, канальная, надземная).

Критерии выбора теплотрассы Флексален в проекте:

• требуемый расход и температура носителя — для подбора диаметра внутренней трубы;
• требуемый уровень потерь тепла и расстояние между тепловым пунктом и источником — для определения типа и толщины изоляции;
• условия прокладки (глубина, механические нагрузки, необходимость антикоррозионной защиты) — для выбора наружного кожуха и дополнительных защитных элементов;
• требования к монтажу и доступности сервисного обслуживания — для выбора секций, длины бухт/пролётов и типа оконцеваний.

Практический эффект от применения предизолированной системы — сокращение времени монтажа на трассе, уменьшение объёмов земляных работ и предсказуемые тепловые потери при заданных условиях. Перед вводом в проект необходимо согласовать с производителем типы муфт и технологию оконцеваний, а также получить паспортные данные по допустимым температурно‑давлениям и диапазону диаметров.

Конструкция теплотрассы с трубой в изоляции

Конструкция состоит из последовательно расположенных слоёв: несущая (внутренняя) труба, теплоизоляционный слой, наружный защитный кожух. Варианты исполнения предусматривают одну или две внутренние трубы в общем кожухе (пара «подача/обратка») и различную конфигурацию соединений для удобства монтажа.

Технические особенности конструкции и их практическое значение:

• герметичность кожуха — предотвращает проникновение влаги в пену и сохраняет теплотехнические свойства на весь срок службы;
• адгезия пены к внутренней трубе — уменьшает образование пустот и локальных зон повышенных теплопотерь;
• возможность заводской укладки «пара труба в изоляции» — упростит монтаж сетей подачи и обратки, сократит количество стыков на трассе;
• гибкость секций и минимальный радиус изгиба для бухтовых исполнений — снижает количество монтажных соединений на прямых и кривых участках.

При проектировании необходимо учитывать прочностные характеристики наружного кожуха для условий прокладки (напр., утрамбованная насыпь, движение транспорта), а также требования к температурному расширению внутренней трубы и методам компенсации удлинений в местах опор и сопряжений.

Материалы внутренней трубы и их свойства (Флексален)

Внутренняя труба в системе Флексален выполняет функцию носителя теплоносителя и задаёт работу по давлению и температуре. В производстве применяются три основных типа материалов:

Практический выбор основан на требуемой рабочей температуре и давлении, коррозионной среде и необходимости гибкости при монтаже. Труба из PE‑X обеспечивает упрощённый монтаж и меньшие эксплуатационные расходы, но при температурах выше допустимых или высоких давлениях предпочтительнее стальной вариант.

Теплоизоляция: типы и теплотехнические характеристики

Заводская изоляция Флексален формируется для минимизации линейных тепловых потерь и обеспечения стабильных теплотехнических характеристик. Основные типы изоляции:

• Жёсткая вспененная полиуретановая пена (PUR/PIR) — стандартное решение: низкая теплопроводность (λ ≈ 0,022—0,028 Вт/м·К), закрытоячеистая структура, хорошая адгезия к трубе и оболочке, высокая прочность на сжатие.
• Минеральная вата — применяется при высоких температурах и при требованиях к огнестойкости; теплопроводность выше, требуется дополнительная гидроизоляция.
• Ячеистое стекло (cellular glass) — для агрессивных сред и участков с повышенной влагопроницаемостью; негорючая, устойчива к влаге.

При подборе толщины изоляции следует опираться на теплотехнический расчёт с учётом температуры подачи/обратки, глубины прокладки и допустимых потерь. Типичные толщины заводской полиуретановой изоляции в системах теплотрасс: 25—120 мм (в зависимости от нагрузки и температурного режима). Для грубой оценки потерь используют уравнение теплопередачи для цилиндрической оболочки; при прочих равных конструкциях снижение тепловых потерь достигается уменьшением λ и увеличением толщины изоляции.

Внешний защитный кожух и коррозионная защита

Наружный кожух выполняет механическую защиту изоляции и барьер против грунтовой влаги. В системах Флексален чаще применяют оболочки из высокоплотного полиэтилена (HDPE):

• HDPE — устойчивость к механическим повреждениям, химическая стойкость, защита от УФ при соответствующем составе; стыки выполняют методом сварки или муфтами с термоусадкой.
• Гофрированные оболочки — допускают небольшую гибкость трассы и поглощение деформаций грунта.

Для труб с металлическими трубами-носителями требуется дополнительная антикоррозионная система: внутренняя антикоррозионная окраска/покрытие, внешняя изоляция и контроль герметичности стыков. Методы защиты и контроля:

• непрерывная заводская сварка наружной оболочки и применение герметичных муфт для стыков;
• использование диффузионного барьера внутри изоляции при необходимости предотвращения миграции влаги;
• встраиваемые точки контроля (например, контроль герметичности швов, датчики влаги в полости) и периодическая визуальная инспекция муфт;
• в проектах с высоким риском коррозии дополнительно применяют электрохимические методы и защитные покрытия на наружной поверхности металлической трубы.

Преимущества теплотрассы Флексален и труба в изоляции

Система «труба в изоляции» Флексален даёт ряд эксплуатационных и проектных преимуществ, которые отражаются на стоимости владения и скорости монтажа:

• Снижение тепловых потерь и стабильность теплотехнических параметров: заводская изоляция обеспечивает предсказуемые значения коэффициента теплопередачи, что упрощает расчёт потерь и тепловой баланс сети.
• Упрощённый монтаж и меньшие объёмы земельных работ: модульная конструкция, лёгкость элементов и заводские стыки сокращают время укладки и объём сопутствующих работ в траншее.
• Механическая защита и долговечность: наружная оболочка и закрытоячеистая изоляция защищают трубу от влаги и агрессивных сред, уменьшая риск локальной коррозии и порчи изоляции при эксплуатации.
• Снижение затрат на обслуживание: заводская предизоляция и герметичные соединения уменьшают число аварий, связанных с проникновением влаги и коррозией носителя.
• Гибкость проектных решений: возможность применения разных материалов внутренней трубы (PE‑X или сталь) позволяет адаптировать систему под требования по температуре и давлению без изменения общей технологии прокладки.

Ограничения и практические нюансы: максимальная рабочая температура и давление зависят от материала внутренней трубы — PE‑X ограничен по температуре по сравнению со сталью; на участках с повышенной температурой или агрессивными условиями следует выбирать соответствующий вариант конструкции и дополнительные меры защиты.

Энергоэффективность и снижение тепловых потерь

Теплотрасса с трубой в изоляции снижает потери тепла за счёт минимизации теплопроводности оболочки и исключения воздушных зазоров. В проекте следует опираться на расчёт линейных теплопотерь и на технические характеристики изоляции (коэффициент теплопроводности λ, плотность, паропроницаемость). Для прикладного расчёта используют формулу теплового потока через цилиндрическую оболочку:

q’ = 2π·λ·(Tвнутр — Tокр) / ln(r2/r1)

где q’ — теплопотери, Вт/м; Tвнутр и Tокр — температуры теплоносителя и окружающей среды; r1, r2 — радиусы внутренней трубы и внешней границы изоляции. По результатам расчёта выбирают толщину и тип изоляции так, чтобы обеспечить заданный допустимый уровень потерь на метр трассы и экономическую оправданность вложений.

Практические рекомендации:

• Выбирать изоляцию с λ в документации производителя; у полиуретана типичные значения 0.018—0.025 Вт/м·К, что обеспечивает компактную толщину при низких потерях.
• Оценивать тепловые мосты в стыках и композитных соединениях — использовать заводские телескопические муфты, системы сплошного кожуха и уплотнений, чтобы исключить локальные зоны повышенного теплоотвода.
• Задавать целевой уровень линейных потерь в тех.задании (например, исходя из экономической модели окупаемости) и подбирать толщину изоляции по расчёту, а не «по каталогам».
• Учитывать условия прокладки: в холодном климате имеет смысл увеличить запас по толщине изоляции и предусмотреть защиту от промерзания грунта на переходах.

Ограничения и нюансы: снижение теплопотерь зависит не только от толщины, но и от качества монтажа вентилей, запорной арматуры и переходов. Плохая герметизация муфт или повреждения внешнего кожуха резко увеличивают локальные потери и уменьшают ожидаемый ресурс системы.

Механические преимущества и простота монтажа

Теплотрасса Флексален сочетает полимерную внутреннюю трубу в заводской изоляции с наружным защитным кожухом. Это даёт несколько практических преимуществ при монтаже и эксплуатации:

• Снижение массы и объёмов работ на стройплощадке: предизолированные секции поставляются готовыми к сборке, уменьшается количество сварных/монтажных операций на объекте.
• Меньше сварных швов внутренней трубы — сокращается объём контроля герметичности и коррозионных операций по сравнению со стальной трассой.
• Гибкость и допустимый радиус изгиба позволяют сократить число фасонных частей и компенсаторов в простых участках, при этом сохраняются требования по минимальному радиусу изгиба и статической нагрузке на трубу (указываются в ТУ производителя).
• Совместимость с типовыми методами соединения наружного кожуха: термосварка или электросварка для полиэтиленовой оболочки, что обеспечивает быстрое герметичное соединение и упрощает контроль качества.

Требования к монтажу и ограничения:

• Необходим контроль геометрии и поддержание уклонов на трассе — полимерные трубы имеют большую линейную тепловую деформацию, поэтому проект должен предусматривать скобы, опорные конструкции и компенсаторы.
• При подъёме и укладке соблюдать рекомендованные способы подъёма и монтажные петли, избегать точечных нагрузок на внешнюю оболочку и изоляцию.
• В стеснённых условиях или при сложных пролётах требуется расчёт опорных конструкций и анкерных заделок для восприятия продольных сил.

Области применения и типовые схемы прокладки

Теплотрасса Флексален применяется в задачах распределения горячей воды и пара, где важны энергоэффективность, коррозионная стойкость и сокращение строительных работ. Типичные области применения:

• Городские магистрали и районные сети теплоснабжения (транзитные трассы между котельными и районными тепловыми узлами).
• Подведение тепла от источников (котельные, ТЭЦ) к промышленным площадкам и крупным объектам.
• Коммерческие и жилые комплексы: прокладка от тепловых пунктов к зданию и внутриквартальные сети.
• Промышленные предприятия, технологические линии и циркуляционные контуры с агрессивной средой (при подборе соответствующих материалов внутренней трубы).

Типовые схемы прокладки выбирают по критериям пропускной способности, надёжности и условий эксплуатации. Основные схемы:

• Магистрально-радиальная — одна или несколько магистралей с ответвлениями на потребителей; подходит для расширяемых сетей.
• Кольцевая — обеспечивает резерв и оперативный перекрывающий режим; применяется в плотной городской застройке.
• Трасса «пикетная» с локальными подводами — удобна для длинных участков с редкими потребителями.

Критерии выбора схемы: требуемая надёжность (резервирование), доступность для обслуживания, возможности прокладки в существующей городской инфраструктуре и стоимость земляных работ. Теплотрасса должна проектироваться с учётом возможности инспекции и ремонта стыков, поэтому схемы с частыми ответвлениями требуют дополнительных камер или секционных кранов.

Подземная, надземная и канальная прокладка

Метод прокладки выбирают исходя из строительных и эксплуатационных условий. Ключевые особенности каждого варианта представлены в таблице и далее в тексте.

Подземная прокладка: требует расчёта глубины заложения с учётом промерзания грунта, дорожных нагрузок и местных нормативов. Необходимы песчаная подсыпка, защитные доски или лотки в местах повышенной механической нагрузки и контроль дренажа вокруг трассы.

Надземная прокладка: предусматривает опоры, анкерные заделки и компенсаторы для продольных сил. Коррозионную и механическую защиту наружного кожуха усиливают за счёт лакокрасочного покрытия, теплоизоляционных экранов и ограждений от механических воздействий.

Канальная прокладка: выгодна для множественных линий и регулярного обслуживания. Проект должен предусматривать освещение, вентиляцию, отвод конденсата и доступные колодцы для переходов и ответвлений. В каналах важно разграничивать трассы с различными температурами и средами.

Выбор способа прокладки определяется аналитически: сравнивают стоимость земляных/конструктивных работ, требования к доступности обслуживания и ожидаемый срок службы сети. Для трасс с высокой нагрузкой на отказоустойчивость предпочитают кольцевые схемы с канальной или частично надземной прокладкой в критических участках.

Проектирование и расчёт теплотрассы Флексален

Проектирование теплотрассы Флексален включает гидравлический и теплотехнический расчёт, выбор диаметра и толщины изоляции, проверку падения давления и температуры по трассе. Основная задача — обеспечить требуемую тепловую мощность при допустимом падении давления и минимизировать потери тепла с учётом экономических ограничений и требований производителя материалов.

Расчёт диаметра трубы и падения давления

Последовательность расчёта диаметра и падения давления:

1. Определить тепловую нагрузку Q (кВт) и проектную температурную разницу ΔT (K) между подающей и обратной трубой.
2. Вычислить объёмный расход V (м3/s): V = Q / (ρ·cp·ΔT), где ρ ≈ 1000 кг/м3, cp ≈ 4,186 кДж/(кг·K). Преобразование к м3/ч: V·3600.
3. Выбрать допустимую среднюю скорость потока v (м/с). Для предизолированных систем Флексален обычно ориентируются на диапазон 0,6—2,0 м/с для магистральных участков; для вставок и распределительных веток допустимы более высокие скорости, но необходимо учитывать шум, эрозию и гидродинамическую кавитацию.
4. Определить наружный диаметр внутренней трубы по формуле Q_v = v·A, A = π·D^2/4, выбрать ближайший типоразмер трубы Флексален с учётом прочностных требований.
5. Оценить потерю напора по формуле Дарси—Вейсбаха: Δp = f·(L/D)·(ρ·v^2/2). Преобразовать в метры водяного столба: H = Δp/(ρ·g), g ≈ 9,81 м/с2.
6. Определить коэффициент трения f. Для проектных оценок применять либо Moody/Колибрук, либо явные формулы (Swamee—Jain). Значение f зависит от числа Рейнольдса Re = v·D/ν (ν — кинематическая вязкость воды) и относительной шероховатости e/D; для пластиковых труб относительная шероховатость мала, но точные значения следует брать из данных производителя.

Практическое требование: при проектировании указывать ожидаемое падение давления на участке (кПа/км или м вод. ст./км) и сравнивать с возможностями насосного оборудования; типичные проектные ориентиры — 10—40 кПа/км в зависимости от длины и схемы разводки.

Контрольные замечания: учитывать местные сопротивления (фитинги, запорная арматура, компенсаторы) и температурную зависимость вязкости при расчётах при низких или высоких температурах.

Теплотехнический расчёт и подбор толщины изоляции

Цель теплотехнического расчёта — обеспечить допустимые потери тепла по трассе и соблюдение температурного режима на вводах и в узлах. Расчёт выполняют по удельной теплопотере на метр трубопровода q’ (Вт/м):

• Рассчитать суммарное термическое сопротивление на единицу длины R’ = R_cond + R_ext, где R_cond = ln(r2/r1)/(2πk) — сопротивление теплопередаче через слой изоляции (k — теплопроводность изоляции), R_ext = 1/(2πr2·h) — внешнее конвективное сопротивление. r1 и r2 — радиусы внутренней трубы и наружной поверхности утеплителя.
• Удельная теплопотеря: q’ = (T_fluid — T_amb) / R’.

Типовые параметры материалов (ориентировочно):

Алгоритм подбора толщины изоляции:

1. Задать допустимую удельную теплопотерю q’_max или экономический критерий (величина допустимого теплопотери, учитывая стоимость энергии и срок окупаемости).
2. Выбрать материал изоляции и его k по температуре эксплуатации; учесть снижение теплотехнических характеристик при старении и влажности.
3. Итеративно подобрать внутренний радиус r1 (по выбранной трубе) и наружный радиус r2 = r1 + t, где t — толщина изоляции. Для каждого t вычислить R’ и q’.
4. Сопоставить полученную q’ с q’_max; при необходимости увеличить t или сменить материал. Провести экономический расчёт: дополнительные затраты на изоляцию vs. экономия энергии за срок эксплуатации.

Уточнение: для длинных подземных участков и при отрицательных температурах важно учитывать теплопередачу в грунт и возможность замерзания; проектная модель должна включать тепловой баланс с грунтом и условиями укладки.

Практические ограничения: толщина изоляции ограничивается конструкцией предизолированной трубы Флексален и требованиями по внешнему кожуху и монтажу; при высоких температурах следует проверять термостойкость изоляции и адгезию к внутренней трубе по данным производителя.

Монтаж и стыковка: технологии и контроль качества

Монтаж предизолированных труб Флексален требует соблюдения технологии сварки и защиты стыков, контроля геометрии и качества изоляции на каждом этапе. Работы включают подготовку трассы и мест стыков, механическую подготовку торцов, сам процесс соединения и последующую проверку герметичности и теплотехнических свойств. Организация работ должна предусматривать инструкции по охране труда, список инструментов и перечень контрольных операций с фиксацией в монтажных журналах.

• Подготовка трассы: обозначение оси, установка опор и подушек, локальный дренаж и защита от осадков.
• Подготовка труб: очистка внешней поверхности, удаление деформированных участков, проверка маркировки и размеров.
• Процесс стыковки: соблюдение технологии выбранного метода соединения, фиксация и выверка оси, последовательное восстановление теплоизоляции и наружной защиты.
• Контроль качества: визуальный осмотр, измерения геометрии, гидравлические испытания секций и теплотехническая проверка после монтажа.

Методы соединения труб Флексален

• Выбор метода определяется материалом внутренней трубы, доступностью оборудования и требуемой долговечностью стыка.
• Перед сваркой необходима очистка и срезка торцов до чистого неизменённого слоя; параметры сварки и контрольные замеры фиксируют в актах.
• После выполнения стыка обязателен осмотр сварного шва, измерение сопротивления (при электросварке при наличии контроля), гидравлическое испытание и восстановление теплоизоляции с наружной защитой.

Эксплуатация, обслуживание и ремонт

Эксплуатационный регламент должен включать периодические осмотры, плановое техническое обслуживание и процедуры оперативного ремонта. Основной задачей обслуживания является сохранение герметичности, теплотехнических характеристик и целостности наружного кожуха.

Периодические проверки и технические работы

• Визуальный осмотр и проверка состояния наружного кожуха и маркировки — не реже одного раза в год; в условиях агрессивной среды — чаще.
• Тепловизионные обследования для выявления локальных потерь тепла или скрытых утечек.
• Проверка опор, компенсаторов и элементов крепления; устранение провисаний и деформаций.
• Плановые гидравлические испытания и контроль давления в отдельных участках при капитальных ремонтах.

Диагностика неисправностей

• Тепловизионный контроль позволяет локализовать зоны перегрева/охлаждения, указывающие на повреждение изоляции или протечку.
• Акустическая и акусто‑гидравлическая диагностика применяется для поиска утечек в закрытых системах.
• Локализация трассы и проверка целостности защитного кожуха — визуально и с использованием трассировочных проводников.

Ремонтные операции

• Локальный ремонт внутренней трубы: замена участка с применением сварки и восстановление изоляции с использованием ремонтной муфты и наружной термоусадки.
• Восстановление наружного кожуха: замена повреждённого сегмента, антикоррозионная обработка и герметизация стыков.
• При капитальном ремонте выполняется поэтапная замена секции, гидравлические испытания и повторная теплотехническая проверка для подтверждения параметров.

Каждый ремонтный цикл должен завершаться протоколом испытаний и актом приёмки работ с указанием восстановленных параметров и рекомендаций по дальнейшей эксплуатации.

Диагностика и обнаружение неисправностей

Цель диагностики — быстро установить место и характер повреждения (утечка теплоносителя, промокание изоляции, механическое разрушение кожуха, повреждение опор/анкерных узлов) и принять меры для минимизации потерь тепла и дальнейшего разрушения трассы. Подход должен сочетать регулярный мониторинг и инструментальную проверку при признаках отклонений.

• Регулярные визуальные обходы: контроль целостности наружного кожуха, маркировки, опор, состояния колодцев и люков. Частота — не реже одного раза в квартал для уязвимых участков, не реже раза в год для линий в стабильных условиях.
• Контроль давления и расхода: регистрация динамики давления и расхода в узлах сети. Аномальное падение давления или расхождение расходомеров и баланса тепловой энергии указывают на утечку или пробой изоляции.
• Тепловизионная диагностика: обследование надземных участков и трасс под землёй (через доступные колодцы) для обнаружения локальных температурных аномалий. Практическое правило — отклонение температуры от фонового уровня на 2—3 °C и более требует дополнительной проверки.
• Датчики температуры и распределённое датчиковое зондирование (DTS): при длинных линиях целесообразно использовать волоконно‑оптические системы для непрерывного контроля температурного профиля и оперативного обнаружения зон потерь.
• Акустическая локализация утечек и газовые трассеры: для систем с жидким теплоносителем применимы акустические приборы; для трасс с полиэтиленовыми внутренними трубами — метод с инжекцией безопасного газового трассера и последующей детекцией.
• Электрические и диэлектрические методы контроля изоляции: измерение сопротивления между внутренней трубой и наружным кожухом, локальные датчики влажности/коррозии в колодцах; применимо для раннего обнаружения промокания пенополиуретановой изоляции.

Алгоритм действий при обнаружении отклонений:

1. Изолировать проблемный участок и снизить давление в системе по технологической схеме.
2. Определить характер повреждения инструментально (тепловизор, DTS, акустика, измерение давления).
3. При утечке — выполнить дренаж/обезвоживание, подготовить место для вскрытия и ремонта; при промокании изоляции — оценить площадь и глубину поражения для решения о локальном восстановлении или замене участка.
4. После ремонта провести испытания на прочность и герметичность, восстановить систему мониторинга.

Важно: эффективность диагностики зависит от наличия точек доступа, архивов измерений и установленной системы мониторинга. Отсутствие постоянного контроля затрудняет локализацию «медленных» дефектов.

Надёжность, срок службы и гарантия

Надёжность теплотрассы Флексален определяется материалами внутренней трубы, свойствами теплоизоляции и целостностью внешнего кожуха, а также соблюдением технологических требований при монтаже и эксплуатации. Типовые факторы, влияющие на срок службы:

• защищённость изоляции от влаги (непроницаемость наружного кожуха и качественные швы);
• устойчивость внутренней трубы к температуре и давлению теплоносителя и к химическим воздействиям в системе;
• механические нагрузки при прокладке и эксплуатации (подвижки грунта, воздействие транспорта на надземные участки);
• качество стыков и уплотнений, наличие компенсаторов и анкерных узлов.

Ориентировочные сроки службы для предизолированных полиэтиленовых/полиуретановых систем при соблюдении технологических требований — 25—50 лет. Производитель обычно предоставляет гарантию в пределах 10—30 лет при условии выполнения монтажа по регламенту и регулярного обслуживания; конкретные сроки и условия указываются в гарантийном договоре и сервисной документации.

Типичные отказные механизмы и меры по снижению риска:

• промокание изоляции из‑за повреждения кожуха — контроль швов, использование герметичных фитингов и регулярная проверка уровня влаги в контрольных точках;
• механические повреждения при строительстве — обеспечение зон охраны, применение защитных кожухов на уязвимых участках;
• утечки в стыках — применение сертифицированных методов стыковки и контрольные испытания после монтажа;
• утомление материалов при циклических нагрузках — расчёт компенсаторов и температурных зазоров при проектировании.

Экологичность и безопасность

Экологические и безопасные характеристики теплотрассы Флексален зависят от состава материалов и организации эксплуатации. Основные аспекты и практические рекомендации:

• Материалы: внутренняя труба и наружный кожух обычно из полиэтилена (PE) или полиолефинов; теплоизоляция — пенополиуретан (PUR). Пенополиуретан обеспечивает низкую теплопроводность, но требует контроля при производстве и утилизации.
• Воздействие на окружающую среду при эксплуатации минимально при сохранённой герметичности: отсутствие утечек исключает загрязнение грунтов и вод. В случае разлива теплоносителя (воды с инородными примесями) применяется локализация и очистка согласно нормативам.
• Пожарная безопасность: полимерные материалы при горении выделяют продукты термического разложения. При проектировании учитывают классы горючести применяемых материалов и требования к прокладке вблизи объектов с повышенными требованиями к пожарной безопасности.
• Работы с изоляцией: при производстве и нарезке пенополиуретана необходимы меры по защите персонала от пыли и химических компонентов; утилизация отходов должна соответствовать местным экологическим нормам.

Рекомендации для уменьшения экологических рисков: использовать сертифицированные материалы с документированной безопасностью, организовать систему сбора и утилизации производственных отходов, предусмотреть планы ликвидации разливов и регулярно проверять герметичность трассы.

Сравнение с альтернативными решениями

При выборе между теплотрассой Флексален и альтернативными решениями (предизолированные стальные трубы, чугунные/стальные магистрали в гильзе, утеплённые кабельные каналы и т.п.) оцените по ключевым критериям: теплотехнические потери, коррозионная стойкость, механическая прочность, скорость монтажа, стоимость владения и простота ремонта.

Выбор зависит от условий объекта: для коррозионно‑агрессивных сред и территорий с ограниченным доступом предпочтительна предизолированная полиолефиновая система; при высоких механических нагрузках и динамических воздействиях — рассматривают стальные решения с усиленной защитой. Окончательное решение должно базироваться на технико‑экономическом расчёте с учётом проекта, стоимости монтажа и ожидаемых эксплуатационных расходов.

Преимущества Флексален по сравнению с стальными и другими предизолированными системами

При сравнении теплотрасс Флексален со стальными и традиционными предизолированными системами выделяют функциональные и эксплуатационные отличия, значимые при выборе решения для конкретного проекта.

• Коррозионная стойкость: полиэтиленовая внутренняя труба и внешний кожух меньше подвержены коррозии по сравнению со сталью; это уменьшает потребность в антикоррозионных мероприятиях и продляет интервалы ремонта.
• Упрощённый монтаж: предизолированные модульные элементы и заводские фасонные части сокращают трудоёмкость стыковки и необходимость в сложных сварочных работах на трассе.
• Теплотехнические характеристики: заводская изоляция обеспечивает равномерную толщину и плотность материала, что снижает теплопотери и уменьшает риск холодных мостов по сравнению с изоляцией, выполненной на объекте.
• Механическая устойчивость и пластичность: пластиковые трубы легче выдерживают деформации при осадке грунта и температурных колебаниях; это снижает риск усталостных трещин в сложных условиях монтажа.
• Требования к обслуживанию: отсутствие наружной коррозии и более длительные интервалы между сервисными осмотрами уменьшают суммарную стоимость владения.

Ограничения: при высоких температурах рабочей среды и агрессивных средах следует проверять совместимость конкретной марки полиэтилена и изоляции. Для особо длинных участков или при наличии действующей инфраструктуры стальные решения могут оставаться оптимальными по прочности и допустимым напряжениям при специфических нагрузках.

Нормативы, сертификация и стандарты

Для поставки и применения теплотрассы Флексален требуются документальные подтверждения соответствия материалов и производства установленным нормам. Основные элементы контроля и сертификации:

• сертификаты соответствия на материалы (полиэтилен для внутренней трубы, тепловая изоляция, наружный кожух) в соответствии с действующими ГОСТ/ТУ или техническими регламентами;
• протоколы заводских и приёмочных испытаний: гидростатические испытания, испытания на растяжение/ударную вязкость материалов, теплотехнические испытания изоляции;
• документы по системе менеджмента качества производителя (ISO 9001) и при наличии — экологические и безопасные сертификаты (ISO 14001, оценки по техрегламентам);
• соответствие проектных решений нормативам по тепловым сетям и строительным нормам (СП/СТО), включая требования к прокладке, защитным мероприятиям и противопожарной безопасности;
• маркировка и декларации соответствия для ввода в эксплуатацию (включая требования национальной системы оценки соответствия, например ЕАС для продукции на рынке ЕАЭС).

При закупке требуйте пакет документации: сертификаты материалов, протоколы испытаний партии труб, паспорта на фасонные части и отчёты о контроле производства. Наличие этих документов упрощает приёмку и снижает риски отказов при экспертизах.

Экономическая оценка: стоимость владения и окупаемость

Оценка экономической эффективности теплотрассы выполняется по сумме капитальных затрат, эксплуатационных расходов и стоимости тепловых потерь за период расчёта. Стандартная структура оценки:

• Капитальные затраты (CapEx): материалы, доставка, монтаж, земляные работы, инженерная подготовка.
• Эксплуатационные расходы (OpEx): обслуживание, ремонт, испытания, расходы на энергию, вызванные теплопотерями.
• Остаточная стоимость и утилизация по завершении срока службы.

Простой метод расчёта окупаемости: годовая экономия = (разница теплопотерь между альтернативами) × стоимость 1 Гкал × годовой режим работы. Окупаемость = (дополнительные инвестиции) / годовая экономия.

Шаги для расчёта:

1. Определить теплопотери выбранной конструкции и альтернативы (Вт/м или Гкал/год) с учётом реального температурного графика.
2. Перевести потери в денежный эквивалент по цене тепла и суммировать за год.
3. Сложить все капитальные и прогнозируемые эксплуатационные затраты по каждой альтернативе за расчётный период (обычно 15—30 лет) и привести к приведённой стоимости при учёте ставки дисконтирования.
4. Сравнить суммарные затраты и рассчитать срок окупаемости дополнительных инвестиций в Флексален.

Практические замечания: корректность расчёта зависит от точности теплотехнических данных и учёта реального режимa работы сети. При больших длинах трассы и высоких тарифах на тепло преимущество сниженных потерь становится более ощутимым. Включайте в расчёт риски: стоимость внеплановых ремонтов, изменения тарифов и инфляцию.

Типичные ошибки при выборе и монтаже

Ниже перечислены распространённые ошибки и рекомендации по их предотвращению.

Контроль качества на всех этапах — от проекта до приёмки — снижает риск ошибок. Для каждой потенциальной ошибки указывайте ответственного за контрольный пункт и фиксируйте результаты в актах приёмки.

Кейсы и примеры реализации

Представлены типовые практические примеры использования теплотрассы Флексален с обозначением задач, решений и реальных технических параметров. Примеры упрощённо отражают ключевые решения и типовые результаты.

Ключевые нюансы: соблюдение правильных компенсаторов при значительных температурных деформациях, проверка совместимости фитингов и учет условий грунта при подземной прокладке.

Выбор поставщика и комплектующих для Флексален

Критерии выбора поставщика и набор требований к комплектующим, которые сокращают риски при проектировании и эксплуатации.

• Документы и соответствие: сертификаты соответствия, испытательные протоколы на давление и теплоизоляцию, декларация о характеристиках материалов.
• Производственные возможности: наличие заводского производства предизолированных секций, возможности по изготовлению нестандартных переходов и компенсационных узлов.
• Качество комплектующих: согласование типоразмеров фитингов, уплотнений, материалов внешнего кожуха (ПЭ, сталь), наличие заводских сварных переходов и испытанных стыков.
• Сервис и логистика: поставка «под поперечную ось», наличие местных складов, обучение монтажных бригад, сервисные выезды, гарантийное обслуживание.
• Контроль качества: протоколы неразрушающего контроля, лабораторные отчёты по изоляции, осмотр готовых секций перед отгрузкой.

Минимальный пакет документов, который следует запросить у поставщика:

Часто задаваемые вопросы о теплотрассе Флексален

• Каков ожидаемый срок службы предизолированной трубы Флексален?При соблюдении проектных требований, правильном монтаже и регулярном обслуживании срок службы обычно сопоставим с нормативными сроками предизолированных систем — десятки лет. Конкретная гарантия зависит от поставщика и условий эксплуатации.
• Можно ли выполнять ремонт повреждённой изоляции на месте?Да. Для локального ремонта применяются ремонтные наборы и стыковые компенсаторы; при серьёзных повреждениях целесообразна замена секции.
• Какие лимиты по температуре и давлению у систем Флексален?Значения зависят от конкретной конструкции трубы и материалов. Обычно применяемые решения рассчитаны на типичные параметры сетей централизованного отопления (температуры до 150 °C, давления до 1,6—2,0 МПа), но нужно сверять паспортные данные поставщика.
• Как учитывать температурные деформации при прокладке?Применяют линию компенсации: изгибы, петли, местные компенсаторы или свободные участки при подземной прокладке; расчёт деформаций входит в проект.
• Нужны ли дополнительные меры против коррозии?В большинстве случаев внешний ПЭ-каблук и герметичные стыки обеспечивают защиту. В агрессивных грунтах или при механических нагрузках применяют дополнительные металлические защиты или инертные покрытия.
• Какова минимальная допустимая температура при транспортируемой среде?Зависит от типа внутренней трубы и утеплителя; для низкотемпературных сред подбирают материалы, устойчивые к промерзанию и сезонным нагрузкам.
• Какие проверки необходимо провести после монтажа?Гидроиспытание, контроль герметичности наружного кожуха, измерение сопротивления теплопередаче (при необходимости) и визуальный осмотр всех стыков и компенсаторов.
• Как быстро можно смонтировать готовую предизолированную линию?Срок монтажа зависит от длины и условий доступа; типовые участки до нескольких сотен метров монтируются в дни, крупные проекты — в несколько недель при подготовленной логистике и обученной бригаде.

Заключение: когда выбирать теплотрассу Флексален

Теплотрасса Флексален целесообразна при задачах, где важны минимальные теплопотери, высокая коррозионная стойкость и ускоренный монтаж предизолированных труб. Основные критерии для выбора:

• длинные магистральные или распределительные участки с ограничениями на сроки и трудозатраты при прокладке;
• неоднородные почвенные условия и необходимость защиты от агрессивной среды — полиэтиленовый внутренний контур и внешняя оболочка снижают риск коррозии;
• требования по снижению эксплуатационных затрат и простому обслуживанию на протяжении жизненного цикла;
• требования по акустике и вибронагружению, где пластиковая труба снижает шум и нагрузку на опоры.

Ограничения и условия, при которых стоит рассмотреть альтернативы:

• если рабочие температуры и/или давления превышают значения, заявленные производителем — предпочтительнее стальные системы; обязательно сверять проектные параметры с паспортом изделия;
• при высоких механических нагрузках, частых локальных ударах или крупной строительной технике на трассе — нужна дополнительная защита или стальная конструкция;
• при отсутствии квалифицированного монтажного персонала и контроля качества сварки/стыковки риск ошибок выше — учитывать в оценке рисков и стоимости работ.

Вывод: выбирайте Флексален, когда требования по тепловой эффективности, коррозионной стойкости и скорости монтажа важнее предельных температурных и характеристик по давлению; в случаях экстремальных режимов отдавайте приоритет решениям, подтверждённым расчётом и документами производителя.
