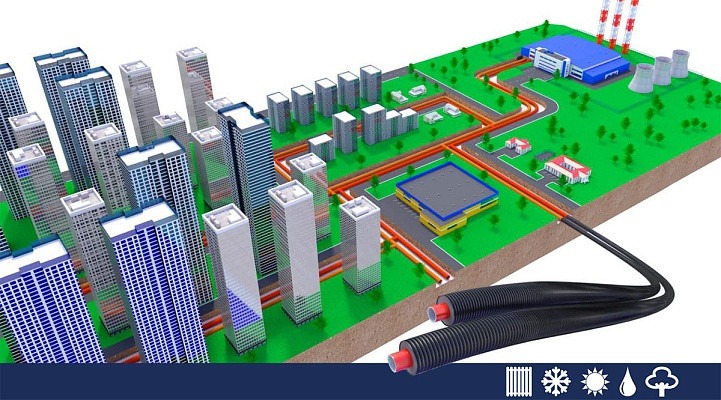

Флексален-готовая теплотрасса: что такое готовая система и как выбрать трубу для теплотрассы Флексален

Флексален-готовая теплотрасса представляет собой заводскую изготовленную в виде комплекта для подземной или канальной прокладки тепловых магистралей, включающий сердцевинные трубы, теплоизоляцию и наружную защитную оболочку в единой сборке, готовой к монтажу на объекте.

Флексален-готовая теплотрасса: что это и из чего состоит

Под этим термином понимают предизолированные трубопроводы торговой марки Флексален, поставляемые в виде законченных секций. Основная идея — максимальная заводская степень готовности, обеспечивающая минимальную подготовку на стройплощадке и сокращение полевых операциями, подверженных ошибкам.

Типичные варианты поставки: одиночные трубы, комплект «подача+обратка» в одном жгуте, секции стандартной длины или бухты для быстрого развёртывания. Все элементы могут поставляться с заводскими отметками, маркировкой и базовой документацией на пусконаладку и испытания.

Преимущества системы Флексален для теплотрассы

Готовые секции сокращают продолжительность полевых работ и число технологических операций, требующих высокой квалификации на объекте. Основные практические преимущества:

• Снижение теплопотерь за счёт непрерывной заводской изоляции и герметичной наружной оболочки; теплоизоляция полиуретаном обеспечивает низкую теплопроводность (типично в диапазоне 0,023—0,035 Вт/м·К).
• Устойчивость к коррозии и агрессивным средам: пластмассовая сердцевина исключает электрохимическое разрушение, наружная оболочка защищает от грунтовых воздействий.
• Скорость и предсказуемость монтажа: заводские соединения и единая конструкция позволяют сократить время укладки и количество сварочных/слесарных работ в полевых условиях.
• Упрощение проектирования и приёмки: унифицированные секции поставляются с паспортами и протоколами заводских испытаний, что облегчает контроль качества и документальное оформление.
• Меньшие требования к объёмам земляных работ: гибкие секции и возможность поставки в бухтах позволяют оптимизировать траншеи и уменьшить массу работ по восстановлению покрытия.

Нюансы и ограничения, которые нужно учитывать при выборе:

• Ограничения рабочей температуры и давления сердцевинной трубы (для PEX/PERT длительная рабочая температура обычно до ≈95 °C, кратковременно до ≈110 °C; допустимое рабочее давление указывается производителем).
• Необходимость расчёта температурной удлинения и обеспечения компенсаторов при пролётах значительной длины.
• Требования к механической защите в местах возможных точечных нагрузок или при высоких грунтовых давлениях — часто требуется дополнительная металлическая гильза или короб.
• Совместимость с существующими узлами тепловой сети и оборудованием котельных: требуется подбор переходных фитингов и проверка материалов на химическую совместимость теплоносителя.

Практический итог: Флексален-готовая теплотрасса обеспечивает заводскую однородность конструкции и сокращение полевых ошибок, но требует проверки температурных параметров и планирования мероприятий по компенсации деформаций и механической защите.

Конструкция и материалы: труба для теплотрассы Флексален

Теплотрасса Флексален представляет собой композитный предварительно изолированный трубопровод. Основные слои от внутреннего к наружному: несущая (рабочая) труба, барьер против диффузии кислорода (при необходимости), жесткая или пенополиуретановая изоляция и защитная наружная оболочка.

Несущая труба. В производственной практике применяются следующие варианты: полиэтиленовые многослойные трубы на основе PEX/PERT (перекрестно-сшитый полиэтилен или повышенная термостойкость), металлические трубы (сталь с антикоррозионным покрытием) или комбинированные конструкции. Для каждого варианта важны допустимая рабочая температура и давление, стойкость к коррозии, способность к термическому циклированию и ремонтопригодность.

Кислородный барьер. Для предотвращения коррозии металлических элементов и радиаторов в системе в сердцевину или над ней вводят кислородный барьер: EVOH-пленка, алюминиевый слой или технические решения с низкой проницаемостью. Наличие барьера обязано подтверждаться паспортом изделия.

Изоляция. Чаще всего применяется закрытоячеистая пенополиуретановая (ППУ) изоляция, напыляемая или формуемая вокруг несущей трубы. Теплопроводность типичных ППУ-пен составляет 0,024—0,030 Вт/(м·К). Плотность и однородность пены контролируют на заводе; возможны альтернативы в виде PIR-панелей или композитных модулей при специфических задачах.

Наружная оболочка. Защитный кожух из ПЭ/HDPE обеспечивает механическую защиту, защиту от влаги и ультрафиолета. Коррозионностойкость, механическая прочность и методы стыковки оболочки (сварка, муфты) важны для обеспечения долговечности трассы. Для участков с повышенной нагрузкой применяют усиленные оболочки или стальные защитные трубы.

Ключевые параметры конструкции: материал сердцевины, наличие кислородного барьера, теплопроводность и толщина изоляции, класс наружной оболочки и методы заводской сборки.

Ограничения: выбор конструкции должен учитывать рабочие температуры и давления системы, возможные механические нагрузки при прокладке и требования к долговечности. Все параметры и допустимые режимы эксплуатации должны быть подтверждены техническим паспортом и сертификатами производителя.

Как выбрать трубу для теплотрассы: критерии и технические параметры

При выборе трубы для теплотрассы ориентируйтесь на конкретные проектные параметры и эксплуатационные требования. Алгоритм выбора можно свести к последовательности проверяемых критериев.

• Определите тепловую нагрузку и гидравлические параметры. Расчет массового расхода теплоносителя по мощности выполняется по формуле m = P / (c·ΔT), где P — тепловая мощность, c — теплоемкость, ΔT — проектный перепад температур. От расхода зависят диаметр и скорость теплоносителя.
• Рабочая температура и давление. Выбирайте материал сердцевины и тип изоляции с учетом максимальной температуры и рабочего давления системы. Для пластиковой сердцевины уточняйте длительную допустимую температуру; для высокотемпературных и высоконапорных систем может потребоваться сталь.
• Теплопотери и толщина изоляции. Подбирайте толщину ППУ‑изоляции, исходя из допустимых теплопотерь и условиях прокладки (глубина, грунт, климат). Типичные диапазоны толщин для магистральных линий — от 40 до 120 мм; точную толщину рассчитывают по теплотехнической формуле с учётом λ изоляции (0,024—0,030 Вт/(м·К)).
• Выбор диаметра и гидравлический расчёт. Диаметр определяют по расходу и допустимой скорости теплоносителя (обычно 0,7—1,2 м/с для магистральных линий, но требуется точный расчёт с учётом местных условий). При расчёте учитывайте потери давления на участках, выбор насосного оборудования и компоновку узлов.
• Материал сердцевины: эксплуатация и обслуживание. PEX/PERT удобны в монтаже и устойчивы к замерзанию при сливе, но имеют ограничения по температуре/давлению и длительной теплостойкости. Стальные трубы прочнее и допускают более высокие давления, но требуют эффективной защиты от коррозии и учета расширений при температурных циклах.
• Кислородный барьер и совместимость с системой. Наличие EVOH/алюминиевого барьера критично для сохранения сроков службы металлических частей отопительных приборов и теплообменников.
• Наружная оболочка и механическая устойчивость. Для траншейной прокладки выбирайте оболочку с достаточной ударопрочностью и стойкостью к УФ; для прокладки в каналах — вариант с повышенной жесткостью.
• Сопряжение с фитингами и системами монтажа. Уточните тип соединений (сварка, пресс, муфта), наличие заводских отводов и тройников, возможность пусконаладочных испытаний и ремонта на месте.

Проверяйте соответствие выбранной трубы нормативам и сертификатам, а также наличие заводского паспорта с данными по допустимым режимам эксплуатации, показателям теплопотерь и требованиям к монтажу. Практический чек-лист: расчет нагрузки и диаметра, подтверждение температурно‑давления характеристик, выбор изоляции и оболочки по условиям прокладки, проверка наличия кислородного барьера, согласование типа соединений и гарантийных обязательств производителя.

Рабочая температура и давление

При проектировании готовой теплотрассы Флексален необходимо ориентироваться на заявленные производителем пределы температур и давления. Для труб с сердцевиной из PEX типичная допустимая рабочая температура — до 95 °C при длительной эксплуатации, кратковременно — до 110 °C (уточняется по типу PEX и сертификатам). Класс давления задаётся по системе PN: распространённые значения для теплотрасс — PN6, PN10, PN16 и PN20 (бар). Практические значения рабочего давления магистралей обычно попадают в диапазон 6—16 бар, но конкретное требование зависит от схемы распределения и расчёта гидравлики.

Обязательные действия на этапе проектирования: сверить температуру/давление в условиях эксплуатации с паспортными характеристиками трубы и фитингов; учитывать уменьшение прочности при повышенных температурах; подбирать арматуру и уплотнения по той же температурной группе. При разнице давлений или температур между участками предусмотреть компенсаторы и опоры, учитывающие тепловое удлинение.

Толщина изоляции и теплопотери

Толщина изоляции определяется требуемыми теплопотерями, температурой среды и теплопроводностью изоляционного материала. В системах Флексален обычно применяется вспененный полиуретан (λ ≈ 0,024—0,030 Вт/м·К). Расчёт линейных потерь тепла удобно выполнять по формуле:

q = 2π·λ·(Tср — Tокр) / ln(r2 / r1)

где r1 — радиус теплопроводящей трубы, r2 — радиус с учётом изоляции. Практические ориентиры по толщине изоляции:

• малые ответвления и вводы: 20—30 мм;
• распределительные сети и уличные магистрали: 50—80 мм;
• магистральные линии (высокая температура/длина): 80—120 мм.

Дополнительные факторы: глубина прокладки (земля увеличивает суммарное тепловое сопротивление), требование по защите от промерзания, экономическая оптимизация (анализ окупаемости увеличения толщины) и качество сварки/стыков — термомосты в местах соединений резко увеличивают потери, поэтому герметичность и сплошная внешняя оболочка критичны.

Выбор диаметра и гидравлический расчёт

Алгоритм выбора диаметра прост и состоит из последовательных шагов: определить тепловую нагрузку Q (кВт), выбрать расчётное перепад температур ΔT, вычислить массовый расход m = Q / (c·ΔT), где c ≈ 4,186 кДж/(кг·К). Объёмный расход Qv ≈ m (л/с ≈ кг/с). Далее выбрать допустимую скорость потока V (для теплотрассы обычно 0,5—1,5 м/с на магистралях; до 2 м/с — для небольших участков) и вычислить площадь сечения A = Qv / V, радиус и диаметр.

Для расчёта потерь давления применяют уравнение Дарси—Вейсбаха: Δp = f·(L/D)·(ρ·V²/2), где f — коэффициент трения (определяется по числу Рейнольдса и шероховатости). В проекте следует ориентироваться на допустимую потерю давления по трассе (например, 10—30 кПа/км для магистралей) и подобрать диаметр так, чтобы суммарная потерь не превышала допустимую и соответствовала возможностям насосного оборудования.

Пример: при нагрузке 1000 кВт и ΔT = 30 К m ≈ 7,96 кг/с (≈7,96 л/с). При V = 1 м/с получаем диаметр ≈100 мм. Итоговый выбор следует проверить программными расчётами с учётом шероховатости трубы, длины, местных сопротивлений и запланированного роста нагрузки.

Материал сердцевины: PEX и альтернативы

PEX — распространённая сердцевина для готовых теплотрасс: обеспечивает гибкость, стойкость к коррозии и приемлемые механические свойства. Различают типы PEX по способу сшивки (PEX-a, PEX-b и др.); PEX-a обычно имеет большую гибкость и лучшую стойкость к гидро ударам. Для теплотрасс важны показатели долгосрочной прочности при рабочей температуре и коэффициент диффузии кислорода (при необходимости — наличие барьерного слоя).

Альтернативы и их свойства:

• сталь (электросварная/сварная) — подходит при высоких температурах и давлениях, требует антикоррозионной защиты и более сложной транспортировки/монтажа;
• многослойные трубы (PEX‑Al‑PEX) — меньшая тепловая деформация и лучшая геометрическая стабильность при нагреве;
• PE‑RT и другие полимеры — применимы при более низких температурах/давлениях.

При выборе материала оценивайте: паспортные температурные  характеристики, коэффициент линейного расширения, совместимость с фитингами и требования по барьеру кислорода. Для каждого варианта предусмотреть меры компенсации температурных удлинений и требования к креплениям и опорам.

Типы готовых систем Флексален и их применение

Готовые системы Флексален представляют собой заводски собранные участки теплотрасс на основе предизолированных труб с несущей трубой из сшитого полиэтилена (PEX) или других термопластов. В практическом применении различают несколько конструктивных типов, отличающихся компоновкой подающей и обратной магистралей, видом теплоизоляции и наружной оболочки, а также набором заводских фитингов и узлов.

Выбор конкретного типа готовой системы Флексален определяется гидравлическими требованиями, длиной трассы, допустимыми теплопотерями и условиями прокладки (открытая траншея, тоннель, горизонтально-направленное бурение). Заводская сборка сокращает трудозатраты на объекте, но требует точного согласования конфигурации узлов и диаметров до заказа.

Городские магистрали и распределительные сети

Для городских магистралей предпочтительны двухтрубные и коаксиальные готовые решения с прочной наружной оболочкой из полиэтилена высокой плотности. Основные требования: длительные непрерывные участки, большие диаметры и повышенные рабочие давления, минимизация теплопотерь и обеспечение механической прочности при траншейной прокладке и при пересечениях коммуникаций.

• Используют заводские секции с предварительно установленными отводами и тройниками для уменьшения сварки на месте.
• Толщина и тип изоляции подбирают по теплотехническому расчёту с учётом глубины прокладки и допустимых потерь.
• При проектировании учитывают температурные удлинения — предусматривают компенсаторы или петли, а также контроль напряжений в оболочке.

В городских условиях важна совместимость с методами малотоннажного бурения и пересечений: готовые решения Флексален поставляются с серийными переходными муфтами и защитными фасонными элементами для быстрого монтажа в стеснённых местах.

Частные дома, дачи и коттеджи

Для индивидуального строительства применяются компактные, гибкие сервисные линии и готовые наборы для подключений: небольшие диаметры несущих труб в предизолированной оболочке, заводские отводы и быстрые соединения к внутридомовым коллекторам. Основные практические критерии — простота монтажа, минимальные земляные работы и адекватные теплопотери при сравнительно коротких трассах.

• Типичные диаметры для сервисных линий — от 20 до 63 мм; выбирают по расходу и тепловым потерям.
• Часто применяют гибкие заводские отводы и «готовые подводы» с шаровыми кранами и теплоизолированными муфтами для упрощения пусконаладки.
• При прокладке на малых глубинах нужно предусматривать дополнительную защиту от промерзания и механических нагрузок: наружная оболочка и барьер от влаги.

При подборе готовой системы для частного дома важно согласовать гидравлику (потери напора на участке), тип теплоносителя и способ подключения к источнику тепла (котёл, тепловой насос, удалённый теплопункт) — это влияет на диаметр трубы и требования к изоляции.

Промышленные и объектовые решения

Флексален-готовые решения применимы на объектах с высокими эксплуатационными требованиями: промышленные распределительные сети, технологические контура тепла и пара, теплоподача на крупные объектовые площадки. В промышленной эксплуатации ключевые требования — устойчивость к повышенным температурам и давлению, стойкость к механическим нагрузкам, возможность интеграции с существующими металлоконструкциями и технологическими коллекторами.

Практические аспекты выбора и применения:

• Предпроектная проверка: оценка температурно-давления рабочего режима, требования к коррозионной стойкости и допустимым деформациям при вибрации и динамических нагрузках.
• Префабрикация модулей на заводе: сборка участков, установка фитингов и защитных кожухов сокращает монтажное время на объекте и минимизирует сварочные и монтажные операции в полевых условиях.
• Механическая защита: в зонах движения техники и при агрессивной среде применяют дополнительную оболочку из HDPE или стальные гильзы, армирование креплений и анкерные конструк­ции.
• Интеграция с технологией объекта: переходы, компенсаторы и запорная арматура подбираются с учётом режима пуска, частых переключений и возможных гидроударов.

Ограничения: готовые решения не всегда подходят для сред с экстремально высокой температурой (>120—150 °C) или агрессивными химическими средами без дополнительной защиты. В таких случаях требуется проектирование с учётом альтернативных материалов сердцевины и внешней оболочки.

Монтаж и технологии прокладки Флексален-готовой теплотрассы

Монтаж готовой теплотрассы Флексален начинается с планирования работ и технической подготовки. На этапе подготовки оформляют утверждённый проект трассировки, получают разрешения, согласуют переключения с энергетическими службами и определяют зоны складирования и префабрикации.

Последовательность основных операций на объекте:

1. Проверка приходной партии: сверка сертификатов, маркировки, осмотр труб и изоляции на предмет повреждений; оформление приёмного акта.
2. Подготовка трассы: геодезическая разбивка, обеспечение траншейного ложа или технологической камеры, устройство временных подъездных путей и площадок для подъёма секций.
3. Префабрикация и сборка участков: монтаж фитингов, установка компенсаторов и анкерных опор в контролируемых условиях; маркировка готовых секций по их положениям в трассе.
4. Прокладка и укладка: аккуратная укладка секций на подготовленное ложе с учётом минимальных радиусов изгиба; организация временных креплений и поддержек до окончательного закрепления.
5. Контроль температурно-усадочных компенсаций: установка анкерных точек и направляющих, расчёт и монтаж компенсаторов или изгибов трассы с учётом тепловых расширений.
6. Защитные мероприятия: установка гильз на переходах под дорогами, защитных кожухов в агрессивных зонах, устройства дренажа при высоком уровне грунтовых вод.
7. Первичные испытания и диагностика: гидравлическое испытание на проектное давление, контроль герметичности, проверка целостности теплоизоляции и внешний осмотр сварных/механических соединений.
8. Обратная засыпка и восстановление покрытия: послойная засыпка с уплотнением, контроль оголовков труб и уплотнение по проектным требованиям, восстановление дорожных покрытий и благоустройства.

Техническое оснащение и персонал: для монтажа требуются автокраны или подъемники, устройства для намотки и разгрузки секций, оборудование для механических соединений и тестирования давления. Работы выполняют бригады с опытностью в монтаже полимерных и композитных труб, с подтверждёнными навыками контроля качества.

Ограничения и риски, которые необходимо учитывать:

• Погодные условия: прокладка при отрицательных температурах требует средств защиты изоляции и особой логистики.
• Грунтовые и гидрогеологические условия: нестабильные почвы, плывуны и высокий уровень грунтовых вод требуют специализированных методов основания и гильзования.
• Координация с другими сетями: пересечения с кабелями, газопроводами и водопроводами требуют согласований и защитных конструкций.

Чёткое соблюдение проектных требований, документирование приёмки на каждом этапе и использование префабрикации сокращают время монтажа и снижают вероятность дефектов при вводе в эксплуатацию.

Соединения и фитинги: особенности и проверка герметичности

Соединения в готовой теплотрассе Флексален выполняются заводскими фитингами, компрессионными соединениями, фланцевыми адаптерами и термостыковыми переходами. Основные требования — прочность на рабочем и пиковом давлении, устойчивость к температурной деформации и долговечность уплотнений. Частые причины протечек: неправильная подготовка торцов, повреждение уплотнительного кольца, недостаточный момент затяжки или несовместимость материалов уплотнения с теплоносителем.

Проверка герметичности: визуальный осмотр, гидростатическое испытание на проектное или увеличенное (обычно 1,25—1,5 рабочего) давление с выдержкой, контроль падения давления и локальная проверка стыков мыльным раствором или инфракрасной съёмкой. Уплотнения проверяют на отсутствие деформаций и правильную посадку. Протокол испытаний должен содержать дату, температуру, испытательное давление, продолжительность и результаты по каждому стыку.

Прокладка в траншее, тоннеле и в утеплительном канале

Правильная прокладка влияет на механическую защиту, тепловые потери и доступ для ремонта. В траншее важно обеспечить ровное подсыпание и уплотнение основания, защитную подкладку из песка или геотекстиля, укладку трубы с небольшим уклоном для дренажа конденсата и размещение предупредительной ленты. Для минимизации точечных нагрузок применяют подушки из песка или ПП‑плит.

• Траншея: глубина и ширина определяются проектом и климатическим залеганием грунта; расстояние до других коммуникаций — по нормативам.
• Тоннель: применяются подвесные опоры или роликовые опоры для компенсации удлинения; шаг опор рассчитывается по массе изолированной трубы и тепловым деформациям.
• Утеплительный канал: обеспечивает доступ для обслуживания; закрытия должны быть герметичными, предусматривать вентиляцию и отвод конденсата.

При пересечении проездов или зон повышенных нагрузок используют жёсткую защитную футлярную трубу. Контрольные операции при прокладке: проверка геометрии трассы, осмотр оболочки на целостность, проверка непрерывности изоляции и фиксация мест опорных нагрузок в журнале работ.

Пусконаладочные испытания и контроль качества

Пусконаладка включает проверку соответствия монтажа проекту, испытания на прочность и герметичность, регулировку гидравлики и документирование результатов. Последовательность: визуальная приёмка, проверка маркировки и документов, заполнение системы, гидростатическое (или в отдельных случаях пневматическое) испытание, обследование термометрией/инфракрасной камерой, испытание на рабочую температуру при согласованной нагрузке.

• Гидростатическое испытание: выдержка при испытательном давлении в соответствии с проектом; фиксировать падение давления и места утечек.
• Функциональные испытания: проверка насосов, балансировка по расходам и температуре, проверка аварийных запорных устройств.
• Контроль изоляции: измерение толщины и целостности, обследование термографией после прогрева для обнаружения холодных зон.

Все результаты испытаний и дефектные акты оформляют в закрывающие документы; до полного устранения замечаний эксплуатации объекта не допускают.

Критерии приёмки фиксируют в проектной документации: предельные значения падения давления, допустимое время выдержки и допустимые дефекты по каждому узлу. Пусконаладочные работы завершаются актом выполнения и рекомендациями по плану технического обслуживания.

Эксплуатация, обслуживание и ремонт теплотрассы Флексален

Регулярная эксплуатация теплотрассы Флексален основана на мониторинге гидротермических параметров, состоянии изоляции и герметичности соединений. Основные практические мероприятия: плановые осмотры, инструментальная диагностика, своевременный ремонт повреждений и документирование работ. Ниже — конкретные процедуры и рекомендации по циклам обслуживания, обнаружению дефектов и порядку ремонта.

Обнаружение утечки или повреждения: оперативно вывести участок в ремонтный режим, организовать перекидной обвод (байпас), слить и безопасно демонтировать повреждённый участок. Перед началом ремонтных работ необходимо снять рабочее давление, защитить персонал и обеспечить условия для контроля качества после восстановления.

Экстренный порядок работ: отключение и изоляция повреждённого участка — установка временного байпаса — локализация места повреждения — замена или монтаж ремонтного муфтового участка — испытание давлением — восстановление изоляции и оболочки.

Типичный порядок восстановления секции Флексален:

1. Локализация дефекта с помощью тепловизора или акустики.
2. Экскавация до выявления оболочки и доступа к сердцевине.
3. Снижение давления и удаление пены из зоны ремонта (при необходимости восстановление геометрии трассы).
4. Пересоединение труб с использованием заводских ремонтных комплектов или сертифицированных фитингов производителя.
5. Гидростатическое испытание восстановленного участка с записью протокола.
6. Восстановление ППУ-изоляции и наружной ПЭ-оболочки или установка заводской ремонтной обоймы.
7. Оформление актов приёмки и занесение данных в систему учёта.

Запасные части и инструменты: ремонтные муфты производителя, ремонтные обоймы для ПЭ-каски, комплект герметиков и сменных уплотнений, оборудование для гидропроб, тепловизор, приборы для определения влажности изоляции. Гарантия остаётся действительной при соблюдении монтажных и эксплуатационных регламентов производителя и наличии протоколов пуско-наладочных и ремонтных работ.

Нормативы, сертификация и гарантийные обязательства для Флексален

Для закупки, приёмки и эксплуатации теплотрассы Флексален необходимо требовать комплект документов, подтверждающих соответствие продукции нормативным требованиям и условиям гарантии. Ключевые документы и требования по практике:

• Сертификат соответствия или декларация о соответствии на изделие и отдельные материалы (сердцевина, ППУ-изоляция, ПЭ-оболочка).
• Паспорт качества на партию с указанием номера партии, даты производства, параметров испытаний и результатов заводских испытаний давления и адгезии изоляции.
• Технические условия (ТУ) или сопроводительная документация производителя с предельными эксплуатационными параметрами и инструкцией по монтажу и ремонту.
• Протоколы заводских и приёмочных гидравлических испытаний, акт приёмки работ и пусконаладочные протоколы.
• Документы о соответствии требованиям нормативной базы: региональные правила теплоснабжения, СНиП/ГОСТ, а также требования по пожарной и санитарной безопасности в зависимости от зоны применения.

Гарантийные обязательства фиксируются в договоре поставки и в гарантийном талоне производителя. Практические ограничения гарантий:

• Гарантия распространяется на дефекты производства и материалов при соблюдении условий монтажа и эксплуатации, указанных производителем.
• Гарантия аннулируется при механических повреждениях в процессе монтажа, нарушениях режимов давления/температуры, неправильных пуско-наладочных испытаниях или при использовании несоответствующих соединительных элементов.
• Для сохранения гарантии обязательна документированная приёмка: акты, протоколы испытаний, фотофиксация и журнал работ.

Рекомендуемый практический чек-лист при приёме материала и оформлении гарантии:

• Проверить наличие сертификата/декларации и паспорта качества на каждую позицию.
• Сверить номера партий и даты производства с документами.
• Получить монтажную инструкцию и зафиксировать требование соблюдения её положений в договоре подряда.
• Провести и задокументировать пусконаладочные и гидростатические испытания в присутствии представителя поставщика (при необходимости).

При экспорте или работе в рамках крупных проектов дополнительно запрашивают соответствие международным стандартам (сертификаты ISO, соответствие EN/ISO для материалов), однако основной практический ориентир — комплект документов от производителя, подтверждающий параметры продукции и регламент монтажа.

Сравнение Флексален с альтернативными решениями

Сравнение сделано по практическим критериям, важным при проектировании, монтаже и эксплуатации теплотрасс.

Краткие практические выводы: Флексален оправдан при необходимости быстрой прокладки, при трассах с большим числом поворотов и там, где важна коррозионная стабильность без сложных защитных мероприятий. Предизолированная сталь используют, когда требуются повышенные механические свойства и высокая прочность лотка; железобетон — там, где нужна механическая защита и возможна длительная подготовка площадки.

Экономика проекта: стоимость, окупаемость

Оценка экономики проекта должна включать не только первоначальную стоимость (CAPEX), но и эксплуатационные расходы (OPEX), потери тепла, расходы на обслуживание и утилизацию. Формула жизненного цикла применяется в простом виде:

LCС = CAPEX + Σ (OPEX_t / (1 + r)^t) + Disposal

Где r — дисконтная ставка, t — год. OPEX включает: стоимость топлива/электроэнергии, энергозатраты на насосное оборудование, расходы на плановое и аварийное обслуживание, потери при перекачке и теплопотери (оцененные как стоимость недополученного тепла).

Пошаговая методика расчёта окупаемости и LCC:

• Собрать реальные ставки: стоимость материалов и монтажа (руб./м), цена тепловой энергии (руб./Гкал или руб./кВт·ч), стоимость электроэнергии для насосов, ожидаемые интервалы и стоимость ремонтов.
• Оценить теплопотери (Вт/м или кВт·ч/год) для каждого варианта при заданных температурных режимах; перевести в денежный эквивалент по цене энергии.
• Сложить ежегодные OPEX: топливо + электроэнергия насосов + среднегодовые расходы на обслуживание и ремонты.
• Применить дисконтирование с выбранной ставкой (обычно 5—10% в зависимости от проекта) и суммировать за период жизненного цикла (рекомендуется 25—40 лет для теплотрасс).
• Сравнить накопленные приведённые затраты разных решений; рассчитать период окупаемости для разницы в CAPEX.

Иллюстративный пример (упрощённый):

• CAPEX Флексален = C1 (включая материалы и монтаж).
• CAPEX альтернативы = C2.
• Ежегодный OPEX_Ф = O1 (включая потери тепла L1 и обслуживание M1).
• Ежегодный OPEX_А = O2 (потери L2, обслуживание M2).
• Если C1 < C2 и при этом O1 ≤ O2, то LCC и окупаемость в пользу Флексален. Если C1 > C2, рассчитывают NPV разницы: NPV = (C2 — C1) — Σ ((O1 — O2)/(1+r)^t). Положительный NPV означает окупаемость дополнительного вложения за заданный период.

Практические факторы, влияющие на экономику:

• Стоимость энергоносителей — основной драйвер OPEX; при высоких ценах на тепло инвестиции в более низкие теплопотери окупаются быстрее.
• Надёжность и частота ремонтов — частые аварии резко увеличивают LCC; гибкие предизолированные трубы снижают риск местных протечек и сокращают время ремонта.
• Условия прокладки — сложный рельеф и трассировка увеличивают монтажные расходы для стальных конструкций и сокращают преимущество дорогих материалов за счёт удорожания монтажа.
• Дисконтная ставка и период расчёта — для муниципальных проектов часто применяют более низкую ставку и длинный период (30—40 лет), что повышает значение OPEX и теплопотерь в решении.

Что включить в коммерческое предложение для сравнения:

• разбивку CAPEX по материалам, монтажу, фитингам и защитным работам;
• оценку ежегодных теплопотерь и стоимости соответствующей энергии;
• плановое обслуживание и среднюю вероятность аварий с ожидаемой стоимостью ремонта;
• предполагаемый срок службы и остаточную стоимость для утилизации/рекуперации.

Такой структурированный расчёт позволит принять решение, основанное на прозрачных финансовых показателях, а не только на цене материалов.

Типичные ошибки при выборе и монтаже трубы для теплотрассы Флексален и как их избежать

Частые ошибки можно разделить на проектные, конструктивные и монтажные. Ниже перечислены конкретные проблемы, их последствия и практические меры по предотвращению.

• Перед закупкой: запросить технические паспорта, протоколы испытаний PEX-сердцевины и теплоизоляции, проверить соответствие PN/PNR и рабочим температурам.
• При проектировании: учитывать температурную деформацию (компенсаторы, длина участков), осадки и возможные осевые силы при усадке грунта.
• На монтаже: применять контрольную опрессовку, проводить локальную дефектоскопию соединений и фиксировать результаты в журнале пусконаладочных испытаний.
• При устройстве траншеи: обеспечить уплотнение подушки, корректный слой обратной засыпки и защиту от острых камней; использовать геотекстиль на проблемных грунтах.

Контроль качества на каждом этапе — от проверки материалов до завершённой опрессовки — снижает вероятность повторного вскрытия трассы и экономит затраты на эксплуатацию.

Практические кейсы и примеры реализации Флексален-готовой теплотрассы

Ниже приведены краткие описания трёх типовых проектов с конкретными параметрами, выявленными проблемами и принятыми решениями.

• Городская магистраль, протяжённость 4,2 км. Задача: замена металлической магистрали DN300 на систему Флексален с PEX-сердцевиной. Выбрана труба DN300, изоляция 80 мм, рабочая температура 110 °C, испытательное давление 1,6 МПа. Проблема — ограниченные прокопы и высокая плотность сетей. Решение: применение предварительно изолированных секций длиной 12 м, согласование трассы с городскими службами, полная опрессовка участков по окончании укладки. Результат: сокращение времени монтажа на 18% и отсутствие протечек при годовом контроле.
• Коттеджный посёлок, внутренняя разводка 1,1 км. Задача: обеспечить низкие теплопотери и простую ремонтопригодность. Выбраны трубы DN63—DN110, изоляция 60 мм, прокладка в утеплительном канале с люками доступа. Проблема — влияние промерзания на периферийных отводах. Решение: установка дренажных участков и локальных нагревательных контуров на ответвлениях, применение компенсаторов на узлах перехода. Результат: снижение случаев замерзания до нуля в течение первого отопительного сезона и облегчение диагностических работ.
• Промышленный объект — заводская котельная, подключение 600 м. Требования: повышенное давление (PN16), высокая стойкость к агрессивной среде. Применены трубы с PEX-сердцевиной, дополнительное внешнее антикоррозионное покрытие металлических узлов, изоляция 100 мм. Проблема — вибрации от оборудования. Решение: усиленные опоры с демпферами, контроль деформаций в узлах опирания. Результат: стабильная работа при нагрузках выше проектных, отсутствие сбоев в автоматике из‑за гидравлических ударов.

На практике важны проверяемые параметры: диаметр, толщина изоляции, метод прокладки и наличие запасных соединительных участков. Документированные испытания и корректная привязка трассы к существующим сетям сокращают риски и сроки пусконаладки.

Контроль качества при приёмке: чек-лист для подрядчика и заказчика

Рекомендации по процедуре приёмки:

• Сначала сверка документов и визуальный осмотр: устранить явные несоответствия до испытаний.
• Проводить гидростатические и функциональные испытания в присутствии представителя заказчика; фиксировать результаты в протоколах с подписями сторон.
• Использовать тепловизор для проверки равномерности теплоизоляции после выхода системы на рабочий режим.
• Требовать от подрядчика журнал скрытых работ и фотофиксацию этапов укладки (особенно для траншей и вводов в камеры).
• Проверять наличие и соответствие проекту компенсаторов, анкерных опор и систем креплений.

Часто задаваемые вопросы про Флексален и трубу для теплотрассы

1. Что такое Флексален и где его используют?

Флексален — это комплектная заводская труба с теплоизоляцией и защитной оболочкой, предназначенная для тепловых сетей. Применяется в магистральных и распределительных трассах, при прокладке в траншеях, тоннелях и в защитных каналах.

2. Можно ли в системе Флексален применять теплоносители с антифризом (гликоль)?

Совместимость зависит от материала сердцевины. Требуется сверка с паспортом продукции; как правило, PEX допускает смеси на основе этилен- и пропиленгликоля при соблюдении концентраций и рекомендаций производителя.

3. Какова рабочая температура и давление трубы Флексален?

Номинальные значения указаны в технической документации изделия. Типичные пределы для систем на основе PEX — рабочая температура до ~95 °C (кратковременно выше), рабочее давление в зависимости от диаметра и класса — уточнять в паспорте; перед приёмкой ориентируйтесь на проектные параметры.

4. Какой срок службы готовой теплотрассы Флексален?

Срок зависит от условий эксплуатации, качества монтажа и агрессивности среды; производители заявляют сроки от 25 лет и более при соблюдении правил монтажа и обслуживания. Для оценки используйте сертификацию и данные производителя.

5. Что делать при повреждении оболочки или изоляции на участке?

Незамедлительно локализовать участок, выполнить реконструкцию по технологической карте: очистка повреждения, восстановление изоляции и защитной оболочки или замена участка трубы. Ремонт должен быть оформлен актом и отражён в исполнительной документации.

6. Как организовать мониторинг и обслуживание?

Включить в эксплуатационный регламент регулярные визуальные осмотры, контроль точек теплоотдачи (тепловизионно), проверку герметичности и работоспособности компенсаторов, периодическую проверку систем обнаружения утечек и регистрацию параметров в журнале.

7. Можно ли стыковать Флексален с металлическими участками сети?

Да, но соединения должны обеспечивать коррозионную защиту и компенсацию температурных удлинений. Используются переходные фитинги и изоляционные вставки; все решения — по проекту и с учётом изоляционного сопротивления и возможной электрохимической совместимости.

Заключение и рекомендации по выбору Флексален-готовой теплотрассы

• Выбирайте комплектные решения на основе проверенной проектной документации: подбор трубы и изоляции должен быть результатом гидравлического и теплотехнического расчёта.
• Требуйте от поставщика сертификаты и протоколы заводских испытаний для конкретной партии материалов.
• Принимайте работу по чётко оформленным протоколам гидроиспытаний и пусконаладочных работ, с тепловизионной проверкой после выхода на режим.
• Обеспечьте проектные узлы компенсации и анкерования; откажитесь от импровизированных решений на этапе монтажа.
• Заложите в эксплуатационный регламент регулярные осмотры и измерения: тепловизор, контроль давления, проверка систем обнаружения дефектов оболочки.
• Документируйте все этапы монтажа и ремонта: исполнительная документация и журналы работ — ключ к корректному гарантийному обслуживанию.

Основная цель приёмки — сверка фактического состояния системы с проектными требованиями и технической документацией производителя. Любое отклонение должно быть зафиксировано и устранено до подписания акта приёмки.
