Флексален-1000+ SNX

Многотрубные системы отопления и горячего водоснабжения FLEXALEN 1000+ SNX позволяют объединить в одном теплоизолированном канале до 6 трубопроводов в зависимости от диаметра напорных труб. Чаще всего многотрубные системы бывают в 4-х трубном исполнении и применяются для упрощения прокладки трубопроводов отопления (подающий и обратный трубопровод) и горячего водоснабжения (подающий и рециркуляционный трубопровод). Ниже приведены наиболее распространенные сочетания трубопроводов, однако, если требуется произвести систему с другими диаметрами трубопроводов, такая система может быть собрана по Вашему запросу.

Маркировка трубных систем

Пример чтения артикула многотрубной системы:

FV-R160H2/32A25A20 — четырехтрубная система, объединяющая в себе трубопроводы отопления 2*32мм (подающий и обратный трубопровод) и горячего водоснабжения 25мм+20мм (подающий и рециркуляционный трубопроводы)

FV – система FLEXALEN 1000+, система собрана на базе изолированного канала для индивидуальных решений FV- ISR…, трубы внутри располагаются свободно;
R160 — Внешний диаметр кожуха 160мм, т.е. кожух FV- ISR160;
H2/32 – 2 трубы для отопления с наружным диаметром 32мм (подающий и обратный трубопроводы).
Индекс Н указывает на то, что трубы с кислородным барьером, для отопления;
Индекс A указывает на то, что трубы без кислородного барьера, для водоснабжения;
A25А20 – две трубы (подающий и обратный трубопроводы)
А25 – труба для водоснабжения (без кислородного барьера);
А20 – труба для водоснабжения (без кислородного барьера)
Двухтpубная система
Трубопроводная система из двух труб в одном кожухе может с успехом применяться как для прокладки одновременно подающей и обратной магистрали теплоснабжения, так и для подведения двух подающих линий к точке разводки любой двухконтурной системы отопления или водоснабжения.

Внутренние трубы применяются из сшитого полиэтилена PEX-a с использованием кислородного барьера, рекомендованы к применению в системах отопления и водоснабжения.
Трехтpубная система
Трехтрубная система весьма удобна для прокладки двухконтурных систем отопления, когда для разводки каждого контура подведена своя линия, а обратный поток сведен в одну линию для возврата к нагревательному оборудованию.

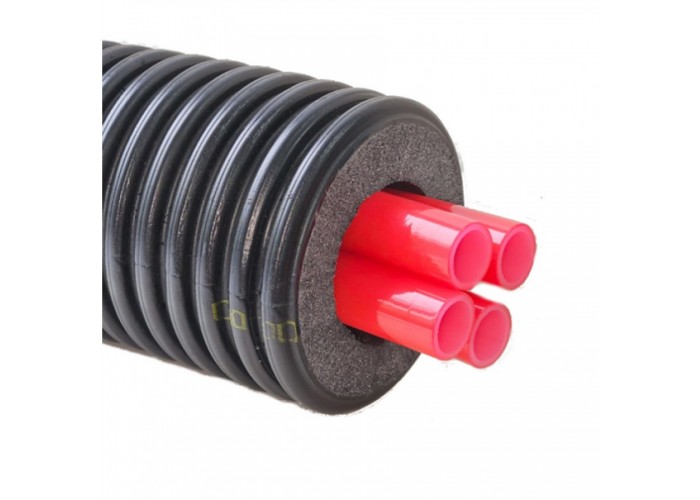

Четырехтpубная система
Четыре трубы позволяют, например, подвести в общем кожухе к месту разводки отдельную линию к каждому контуру отопления, а обратку вывести также двумя линиями. Это особенно удобно, если водогрейная система состоит из двух агрегатов разной мощности.
Пятитpубная система
Система, включающая в себя 5 труб в общем кожухе, имеет множество возможных вариантов использования.

Внутренние трубы применяются из сшитого полиэтилена PEX-a с использованием кислородного барьера, рекомендованы к применению в системах отопления и водоснабжения.

Вариант применения данных систем на отопление, горячее водоснабжение и холодного водоснабжения. При данном варианте холодная вода будет подогреваться при отсутствии водоразбора и не замерзнет в минусовую температуру.
Шеститpубная система
Система, включающая в себя 6 труб в общем кожухе, имеет множество возможных вариантов использования. Внутренние трубы применяются из сшитого полиэтилена PEX-a с использованием кислородного барьера, рекомендованы к применению в системах отопления и водоснабжения.

Могут применяться, например, на систему отопления подача-рециркуляция, теплый пол и горячего водоснабжения.
